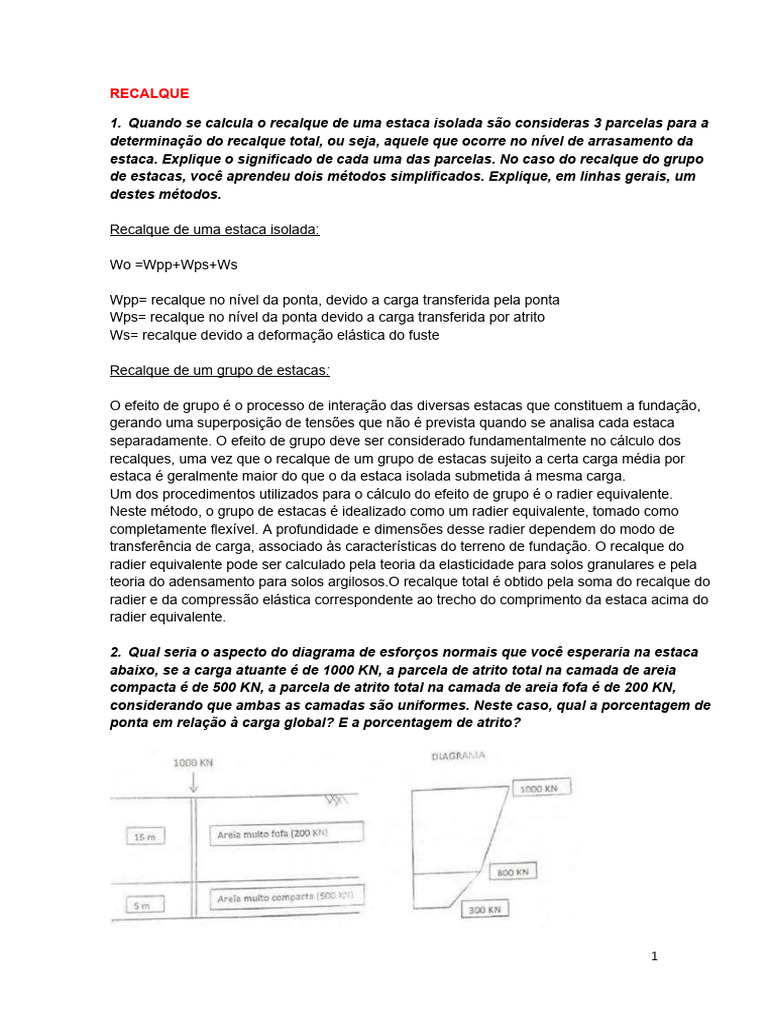

RECALQUE

1. Quando se calcula o recalque de uma estaca isolada são consideras 3 parcelas para a
determinação do recalque total, ou seja, aquele que ocorre no nível de arrasamento da
estaca. Explique o significado de cada uma das parcelas. No caso do recalque do grupo
de estacas, você aprendeu dois métodos simplificados. Explique, em linhas gerais, um
destes métodos.

Recalque de uma estaca isolada:

Wo =Wpp+Wps+Ws

Wpp= recalque no nível da ponta, devido a carga transferida pela ponta

Wps= recalque no nível da ponta devido a carga transferida por atrito
Ws= recalque devido a deformação elástica do fuste

Recalque de um grupo de estacas:

O efeito de grupo é o processo de interação das diversas estacas que constituem a fundação,
gerando uma superposição de tensões que não é prevista quando se analisa cada estaca
separadamente. O efeito de grupo deve ser considerado fundamentalmente no cálculo dos
recalques, uma vez que o recalque de um grupo de estacas sujeito a certa carga média por
estaca é geralmente maior do que o da estaca isolada submetida á mesma carga.
Um dos procedimentos utilizados para o cálculo do efeito de grupo é o radier equivalente.
Neste método, o grupo de estacas é idealizado como um radier equivalente, tomado como
completamente flexível. A profundidade e dimensões desse radier dependem do modo de
transferência de carga, associado às características do terreno de fundação. O recalque do
radier equivalente pode ser calculado pela teoria da elasticidade para solos granulares e pela
teoria do adensamento para solos argilosos.O recalque total é obtido pela soma do recalque do
radier e da compressão elástica correspondente ao trecho do comprimento da estaca acima do
radier equivalente.

2. Qual seria o aspecto do diagrama de esforços normais que você esperaria na estaca
abaixo, se a carga atuante é de 1000 KN, a parcela de atrito total na camada de areia
compacta é de 500 KN, a parcela de atrito total na camada de areia fofa é de 200 KN,
considerando que ambas as camadas são uniformes. Neste caso, qual a porcentagem de
ponta em relação à carga global? E a porcentagem de atrito?

1
-Porcentagem de atrito em relação à carga global: (200+500)/1000 = 700/1000=70%

-Porcentagem de ponta em relação á carga global:300/1000 =30%

CÁLCULO DE ESTAQUEAMENTO

3. Quais são os métodos para se calcular estaqueamento?

Método de Culman (que usa as equações de flexão composta)- necessita que o

estaqueamento tenha dupla simetria

Método de Schiel (método geral)- calcula qualquer tipo de estaqueamento.

4. Você aprendeu, durante o curso, o cálculo dos estaqueamentos. Disserte sobre o que
você fixou sobre este assunto para resolver casos mais complexos. Muitas vezes você
viaja a serviço, tem que resolver problemas que surgem na obra e precisa utilizar
soluções simples, principalmente de estaqueamentos de poucas estacas que perderam a
simetria, em face de erros de execução. Aborde os casos que consegue resolver com
ferramentas simples e aqueles que você só resolve através de um computador

Existem dois métodos para calcular o estqueamento: método de Schiel e Método de Culman

O método de Schiel é um método geral, ou seja, pode ser utilizado para qualquer
estaqueamento, mas apresenta uma restrição: só pode ser utilizado para 6 estacas quando
calculado manualmente, devido as equações de equilíbrio.

O método de Culman utiliza as equações de flexão composta, sendo um método gráfico, que
permite a determinação das cargas em blocos com estacas inclinadas em até 3 direções de
inclinação. Este método só pode ser utilizado quando o estaqueamento apresentar dupla
simetria.

Os dois métodos são utilizados em estacas verticais e inclinadas.

Em casos de estacas que perderem a simetria, em face de erros de execução, o cálculo de

estaqueamento pode ser feito pelo método geral de Schiel.

5. Quais são as premissas do método de estaqueamento de Schiel?

1. O bloco deve ser rígido o suficiente para que se possa desprezar a sua deformação diante
as deformações da estaca.
2. As estacas são ditas articuladas no bloco e na ponta.
3. Despreza-se a capacidade de carga do solo subjacente ao bloco.
4. Não há preocupação quanto à flambagem se as estacas estiverem totalmente enterradas.
5. O esforço na estaca é proporcional à projeção do deslocamento do topo da estaca sobre o
eixo da mesma.

6. Qual é o significado de Px, Py, Pz, Pa, Pb, Pe ?

2
Px,Py e Pz são as cargas aplicadas na estaca nas direções x,y e z, respectivamente.
Pa, Pb,Pc são os momentos torsores em torno dos eixos x,y e z, respectivamente, da estaca.

7. Quando podemos desconsiderar o desvio de execução de um pilar, no cálculo de

estaqueamento?

Quando o desvio for menor que 10%D. Onde D=2/3 a

8. Quais os princípios que regem uma prova de carga estática e uma prova de carga
dinâmica

Prova de carga estática: consiste, basicamente, em aplicar esforços estáticos crescentes com o
uso de um ou mais macacos hidráulicos à estaca e registrar os deslocamentos que a estaca
sofre decorrente das cargas aplicadas. A análise dos dados obtidos em campo traz
informações importantes, tais como, curva carga x deslocamento, capacidade de carga da
estaca, recalque associado à carga de trabalho, parcelas de resistência de ponta e atrito
lateral, coeficiente de segurança do estaqueamento.

Vantagens: As provas de carga estáticas trazem também informações sobre a curva carga-
recalques.

Desvantagens: Necessidade de uma estrutura de reação, é preciso aguardar um tempo entre a

execução das estacas e a execução da prova de carga, é preciso também executar um bloco
de coroamento sobre a estaca ensaiada, que raramente pode ser aproveitado para a fundação
definitiva, custo elevado.

Prova de carga dinâmica: baseia-se no principio da conservação da energia, igualdade entre a

energia potencial correspondente à queda do martelo e o trabalho realizado durante a
cravação. São realizados com o equipamento bate-estacas, instalando-se na estaca sensores
conectados a um computador que mede a onda de compressão aplicada pelo martelo,
obtendo-se as tensões de compressão e tração atuantes na estaca.

Vantagens: método mais rápido e mais barato.

Desvantagens: é necessário a presença de um bate estacas na obra, é necessário informar

alguns parâmetros que precisam da avaliação de um engenheiro qualificado para produzir
resultados coerentes, sendo esta avaliação feita em escritório, após a coleta de dados.

CARGA HORIZONTAL

9. Broms classifica as estacas carregadas transversalmente em estacas rígidas (ou

curtas) e estacas flexíveis (ou longas). As estacas rígidas giram em torno de um ponto,
com deslocamentos por flexão desprezíveis, em relação aos de corpo rígido. Nas
flexíveis, os deslocamentos por flexão são significativos em relação aos de corpo rígido.
Este comportamento tem implicação relevante na determinação da carga de ruptura.
Explique como se dá a ruptura de uma estaca longa e uma curta. Faça um desenho se
achar necessário. Como você, na prática, avaliaria se uma estaca se comporta como
curta ou como longa?

3
Diferente do método de Michel, o método de Broms estuda o comportamento das estacas
submetidas a carregamento horizontal em solos sem comportamento elástico, o que os torna
mais próximo da realidade, adotando fatores de majoração e minoração nas cargas e
parâmetros geotécnicos, respectivamente.

Broms classifica as estacas em estacas longas ou flexíveis e estacas rígidas. Uma estaca curta
gira como um corpo rígido, quando submetida a um carregamento horizontal, os
deslocamentos por flexão pequenos, e os deslocamentos aumentam linearmente com a
distância do ponto ao centro de rotação. Uma estaca longa apresenta os deslocamentos por
flexão maiores que os deslocamentos por rotação.

Para se calcular uma estaca que você não tem certeza se é longa ou curta, se calcula das duas
maneiras e vê qual a resistência é menor, como a classificação das estacas depende do solo e
do material e geometria da estaca, na prática, quando o solo rompe antes da estaca, dizemos
que a estaca é curta, essa ruptura ocorre quando a resistência lateral do solo é excedida. No
caso da ruptura da estaca ocorrer antes da ruptura do solo dizemos que é uma estaca longa,
essa ruptura ocorre devido à formação de rótulas plásticas ao longo do fuste.

10. Explique como ocorre a dinâmica entre o solo e a estaca quando a mesma recebe
uma carga horizontal.

A estaca vertical absorve os esforços horizontais por flexão. A estaca se deforma e o solo
reage equilibrando as forças e momentos gerados.

11. Explique como uma estaca submetida a um carregamento horizontal, com a

extremidade livre, se comportam em:
a. Solos argilosos
b. Solos arenosos

4
12. Quais os parâmetros que correlacionam a reação do solo com o deslocamento da
estaca submetida a uma carga horizontal?

O coeficiente de reação do solo, que é a relação entre a pressão transmitida a um determinado

ponto e o recalque (Ks e Kh)

13. Qual é a desvantagem do método de Michel?

Por ser um método elástico, só é válido para um fator de segurança alto, já que está “fora da
realidade”.

14. Caso uma estaca longa não trabalhe muito bem, como podemos transformá-la em
curta?

Ld
Tornando-a mais rígida. Uma estaca é considerada rígida quando
D < 10 a 12

15. Quais são as considerações que devem ser feitas em um projeto de uma estaca
carregada horizontalmente?

Os deslocamentos para a carga de trabalho não devem ser excessivas e deve ser feita a
verificação da segurança à ruptura.

16. Quais fatores mais influenciam a distribuição de pressões laterais.

5
A altura e o peso específico do material do aterro, as características da camada compressível,
a rigidez das estacas, a geometria do estaqueamento, a distância das estacas à sobrecarga e o
tempo.

EFEITO DA SOBRECARGA ASSIMÉTRICA

17. Como as estacas reagem a um carregamento assimétrico?

Como as estacas serão um impedimento à deformação do solo, elas absorverão as cargas

provenientes dessa restrição.

18. Porque uma fundação demora um determinado tempo para colapsar quando
submetida a uma sobrecarga assimétrica?

Embora haja ao longo do tempo um acréscimo de resistência do solo devido ao adensamento,

as deformações no solo também aumentam, e como o conjunto dos efeitos é quem comanda,
pode ser que as deformações sejam maiores que o efeito do adensamento, levando a estrutura
à ruína.

19. Quais são os dois casos de ruptura previstos por De Beer e Wallays?

Caso A: as tensões cisalhantes no solo são suficientemente menores do que os valores de

ruptura.

Caso B: as tensões cisalhantes se aproximam dos valores de ruptura.

20. Porque Tschebotarioff recomendou a utilização de carregamento triangular para

sobrecargas assimétricas?

Porque a distribuição de pressões laterais provenientes das sobrecargas assimétricas em solos

de argila mole era difícil de ser determinada.

ATRITO NEGATIVO

21. i. Descreva o que você sabe sobre o atrito negativo e o efeito Tschebotarioff

Atrito negativo: Surge nos trechos da estaca onde o recalque do solo é maior do que o da
estaca. Suas principais causas são: alívio ou rebaixamento do lençol freático; amolgamento do
terreno devido à cravação; colocação de sobrecargas na superfície do terreno; flutuação
natural do nível de água . Atenuação do efeito: Pré-carregamento das camadas compressíveis
forçando a maior parte do recalque ocorrerem antes da colocação das estacas; encamisamento
da estaca com tubos preenchidos com areia fofa e aplicação de betume na superfície da
estaca.

Efeito Tschebotarioff: é um efeito que uma carga vertical gera nas estacas. Após a
aplicação de cargas verticais há a dissipação da poropressão, de cima para baixo,
gerando a movimentação lateral do solo, originando cargas horizontais.

ii. Em que situações eles se tornam relevantes no projeto.

6
O estudo é relevante no projeto nos trechos da estaca onde o recalque do solo envolvente é
maior do que o recalque da estaca, as principais causas são: alívio ou rebaixamento do lençol
freático; amolgamento do terreno devido à cravação; colocação de sobrecargas na superfície
do terreno; flutuação natural do nível de água

iii. Quando eles se tornam mais importantes? No início da obra ou a longo prazo?

No início da obra, pois o aumento temporário de pressão efetiva faz crescer os recalques e,
consequentemente, o atrito negativo. Para redução deste efeito é indicado o pré-carregamento
do solo, fazendo com que a maior parte do recalque ocorra antes da instalação das estacas.

22. Porque o método de instalação de uma estaca influencia no atrito negativo?

Dependendo do deslocamento do solo durante a cravação, há um adensamento maior ou

menor do solo, gerando o atrito negativo.

23. Porque a inclinação de uma estaca influencia no atrito negativo?

Porque o peso do solo sobre a estaca contribui para o atrito negativo além da aderência solo-
estaca.

24. Comente sobre os principais métodos de cálculo de atrito negativo.

Terzaghi: Neste método admite-se que todo o peso do aterro entre as estacas é transferido
para as estacas.

Bjerrem e Johamessen: Neste método é levado em conta a aderência no contato estaca-solo, e

que este varia ao longo do fuste.

Endo: É o mesmo método anterior acrescido do conceito de ponto neutro e de um coeficiente

que depende da ponta da estaca.

25. Qual seria o aspecto do diagrama de esforço normal que você esperaria na estaca
abaixo quando submetida a uma carga P no topo, sabendo que o aterro é recente e a
camada argilosa é compressível nas seguintes situações

I. Algum tempo após a cravação, quando a poro-pressão gerada pela cravação já estaria
dissipada, porém a dissipação da poro-pressão devida a sobrecarga do aterro ainda
fosse desprezível;
II. Longo tempo após, quando total dissipação da poro-pressão tivesse ocorrido e o
recalque da camada de argila mole já estivesse estabilizado.

7
26. Qual o diagrama de transferência de carga quando atua o atrito negativo, a longo
prazo ? Exemplifique.

A longo prazo ocorre dissipação total da poro-pressão tivesse ocorrido e o recalque da camada
de argila mole já estivesse estabilizado, assim só atua o atrito positivo na estaca.

27. A afirmação que quando ocorre atrito negativo ocorre efeito Tschebotarioff e vice-
versa. É verdade?

Embora o efeito de Tschebatorioff possa gerar atrito negativo (solo recalcando mais que a
estaca), o contrário não é verdade. Pois o atrito negativo não gera tensões horizontais,
necessariamente, atuando em estacas de periferia.

8
28. Quais os esforços, além daqueles que ocorrem devido às cargas transmitidas
pela estrutura, que o projetista de fundações deve considerar? Explique que esforços
são esses e como você faria para eliminar, ou pelo menos reduzir a atuação de tais
esforços na prática

Cargas horizontais, efeito de sobrecarga assimétrica em estacas de fundação e atrito negativo.

Cargas horizontais: por carregamentos decorrentes de vento, ondas, pressão de terras, de

água, etc. No caso de haver estacas inclinadas no bloco de fundação, estas absorverão os
carregamentos horizontais por esforços axiais. No caso das estacas dos blocos serem
verticais, estas absorverão os esforços horizontais por flexão. As estacas irão se deformar,
despertar reações do solo que, por sua vez, irão equilibrar as forças e os momentos aplicados.

Efeito de sobrecarga assimétrica em estacas de fundação : toda sobrecarga unilateral aplicada

diretamente sobre o solo de fundação induz pressões e deslocamentos no interior da massa de
solo, na direção vertical e horizontal. No caso de haver estacas perto da área carregada, estas
serão um impedimento a deformação do solo e, portanto, absorverão as cargas provenientes
desta restrição.

Para se afastar a causa ou diminuir seus efeitos, temos:

- remoção do trecho em argila mole.

- pré-carregamento do aterro com ou sem emprego de drenos de areia para acelerar os

recalques, com conseqüente melhoria da resistência ao cisalhamento do material de fundação.

-diminuição do valor da sobrecarga com a utilização do material do aterro, com pequeno peso
específico, ou seja, alta porosidade.

-utilização de estacas que produzem pequeno deslocamento quando de sua cravação, como
perfis metálicos e estacas tubulares, de modo a minimizar o amolgamento e a indução de
pressões neutras.

-utilização de estacas com adequada resistência a flexão e orientadas com seu eixo de maior
inércia normal à direção do movimento

- encamisamento das estacas no trecho sujeito aos maiores movimentos.

Atrito negativo : Atrito negativo: Surge nos trechos da estaca onde o recalque do solo é maior
do que o da estaca. Suas principais causas são: alívio ou rebaixamento do lençol freático;
amolgamento do terreno devido a cravação; colocação de sobrecargas na superfície do
terreno; flutuação natural do nível de água . Atenuação do efeito: Pré-carregamento das
camadas compressíveis forçando a maior parte do recalque ocorrerem antes da colocação das
estacas; encamisamento da estaca com tubos preenchidos com areia fofa e aplicação de
betume na superfície da estaca.

TRANSFERÊNCIA DE CARGAS

29. Como se classificam as estacas em função das transmissões das cargas ao longo
do fuste e na ponta? De acordo com este sistema de classificação, como você
classificaria uma estaca Franki curta em areia e uma estaca hélice em argila?

9
Estaca de ponta: Capacidade de carga se dá com o apoio direto a uma camada resistente.

Estaca de atrito: Capacidade de carga se dá através do atrito lateral, produzido contra o solo
adjacente.

Estaca mista: Utiliza os dois efeitos acima.

Estaca Franki curta em areia: Estaca de ponta

Estaca Hélice longa: Estaca de atrito lateral

30. O que ocorre por ocasião da cravação nas seguintes situações

a. Estaca de ponta, final cravação

b. Estaca de atrito assente argila mole, final de cravação

Estaca de ponta, final cravação: é considerado um caso de extremidade fixa, pois a resistência
do solo é muito elevada, a onda de compressão gerada pela carga aplicada é refletida como de
compressão. Neste caso a tensão de compressão durante a superposição será dobrada

Estaca de atrito assente em argila mole, final de cravação: é considerado um caso de

extremidade livre, pois a resistência do solo é desprezível, a onda de compressão é refletida
como de tração. Se a estaca é de concreto e não for devidamente armada poderão ocorrer
fissuras, os deslocamentos, e a nega são elevados.

31. O que você conhece por transferência de carga? É verdade que quanto maior a
carga aplicada no topo menor é a carga transferida para a ponta? Quando a previsão de
transferência de carga é importante para o projeto?

A transferência se dá através do atrito lateral e da resistência da ponta. O aumento da carga

normal do topo da estaca vai aumentar a parcela da ponta. Por exemplo: se cravarmos 2
estacas iguais na mesma situação de solo, aumentarmos a carga em uma em relação a outra,
a que teve a carga aumentada terá a mesma parcela de atrito, porém a parcela da ponta
aumentará.

32. Quais são os processos de cravação de uma estaca. Escolha um e descreva

vantagens e desvantagens

Cravação por prensagem: Introdução de uma pressão na cabeça da estaca por macacos
hidráulicos que reagem contra uma plataforma ou contra a própria estrutura. Necessita de se
fixar a um maciço ou a uma estrutura existente.

Cravação por vibração: Devido às vibrações transmitidas ao solo e as obras próximas, hoje em
dia sua utilização é restrita. Utiliza-se um martelo vibrador para fazer a cravação.Nas areias:
auxilio de injeção de água a alta pressão junto à ponta da estaca . Nas argilas: pré-escavação
com trados para minimizar vibrações e evitar levantamento do terreno.

Cravação por percussão: aquela em que a própria estaca ou molde é introduzido no terreno
através de golpes de martelo. A vibração é um fator existente neste tipo de estaca, e deve-se
levar em conta condições de vizinhança e peculiaridades do local.

10
Vantagens:

 Rapidez de execução
 Possibilidade de serem recravadas quando sujeitas a levantamento do solo.
 Possibilidade de inspecionar a estaca antes da cravação
 Controle de qualidade na execução da estaca
 Possibilidade de cravar grandes comprimentos
 Pode ser instalada a uma cota superior a do terreno
 Técnica de cravação e equipamento pouco dependentes das condições “in situ”

Desvantagens:

 Mais onerosa
 Dificuldade na variação e ajuste do comprimento
 Podem ser danificadas por excessiva energia de cravação
 Não podem ser cravadas em condições de grande diâmetro ou em condições de limitação
do pé direito
 Provocam ruído, vibrações e deformações do terreno
 Perturbação no terreno que podem levar a reconsolidação e desenvolvimento do atrito
negativo nas estacas
 Levantamento e pertubação do terreno podem causar dificuldades e ter repercussão nas
obras vizinhas.

33. O que ocorre durante a cravação das estacas, quais problemas, cuidados e como
se executa?

Utiliza-se um bate estacas que se movimenta sobre rolos, para uso do martelo tipo queda livre,
posicionado no eixo da estaca. Quando o esforço dinâmico aplicado supera a resistência
disponível as estacas podem ser danificadas por excessiva energia de cravação. A cravação
provoca ruídos, vibrações e deformações do terreno. O bom desempenho se dá pela escolha
do sistema de cravação, peso e tipo do martelo, altura de queda e sistemas de amortecimento.

34. Quais são as implicações do cravamento de estacas de grandes deslocamentos

em areia fofa?

Inicialmente, cravação de estacas provoca a densificação de areia fofa, aumentando a

capacidade de carga da estaca e o recalque nas estruturas perto. Depois, a cravação de
estacas aumenta a pressão neutra da areia fofa provocando a perda substancial e temporária,
de resistência por liquefação. A resistência à cravação diminui e aparecem recalques na
superfície do terreno. A solução é evitar a cravação e procurar um tipo de fundação alternativo.

35. Quais são as implicações do cravamento de estacas de médios deslocamentos

em areia compacta?

Inicialmente, a cravação de estacas em areia compacta provoca um aumento da pressão

lateral, que afrouxa e esmaga a areia abaixo da ponta e o efeito global é o mesmo da areia
fofa, também aumentando a capacidade de carga da estaca. Depois, há um ganho temporário
de resistência à cravação, sendo a solução voltar a cravar só depois de um certo tempo de

11
descanso. O problema então é o recalque nas obras adjacentes, que pode danificá-las, com
sério prejuízo para a construção.

36. Quais são as implicações do cravamento de estacas de grandes deslocamentos

em argila normalmente adensada e pré-adensada?

O cravamento de estaca em argila saturadas provoca o aumento da pressão lateral e a poro

pressão reduz a resistência ao cisalhamento e faz crescer a compressibilidade. As estacas
previamente cravadas e as estruturas adjacentes, temporariamente, levantam e depois
recalcam. Uma medida para minimizar esse efeito é cravar estacas do centro para os lados do
bloco. Se as argilas são altamente sensitivas, o aumento na poro pressão produz efeitos de
amolgamento em grandes áreas, dando recalques nas estruturas de perto. A solução é evitar
cravar estacas e fazer uso de uma fundação direta.

37. Como se comporta uma estaca de grande deslocamento quando instalada num
solo granular, de comportamento drenado? E num solo argiloso saturado, de
comportamento não drenado?

Solo Granular

Inicialmente, cravação de estacas provoca a densificação de areia fofa, aumentando a

capacidade de carga da estaca e o recalque nas estruturas perto. Depois, a cravação de
estacas aumenta a pressão neutra da areia fofa provocando a perda substancial e temporária,
de resistência por liquefação. A resistência à cravação diminui e aparecem recalques na
superfície do terreno. A solução é evitar a cravação e procurar um tipo de fundação alternativo.

Solo argiloso saturado

O cravamento de estaca em argila saturadas provoca o aumento da pressão lateral e a poro

pressão reduz a resistência ao cisalhamento e faz crescer a compressibilidade. As estacas
previamente cravadas e as estruturas adjacentes, temporariamente, levantam e depois
recalcam. Uma medida para minimizar esse efeito é cravar estacas do centro para os lados do
bloco. Se as argilas são altamente sensitivas, o aumento na poro pressão produz efeitos de
amolgamento em grandes áreas, dando recalques nas estruturas de perto. A solução é evitar
cravar estacas e fazer uso de uma fundação direta.

12
13
