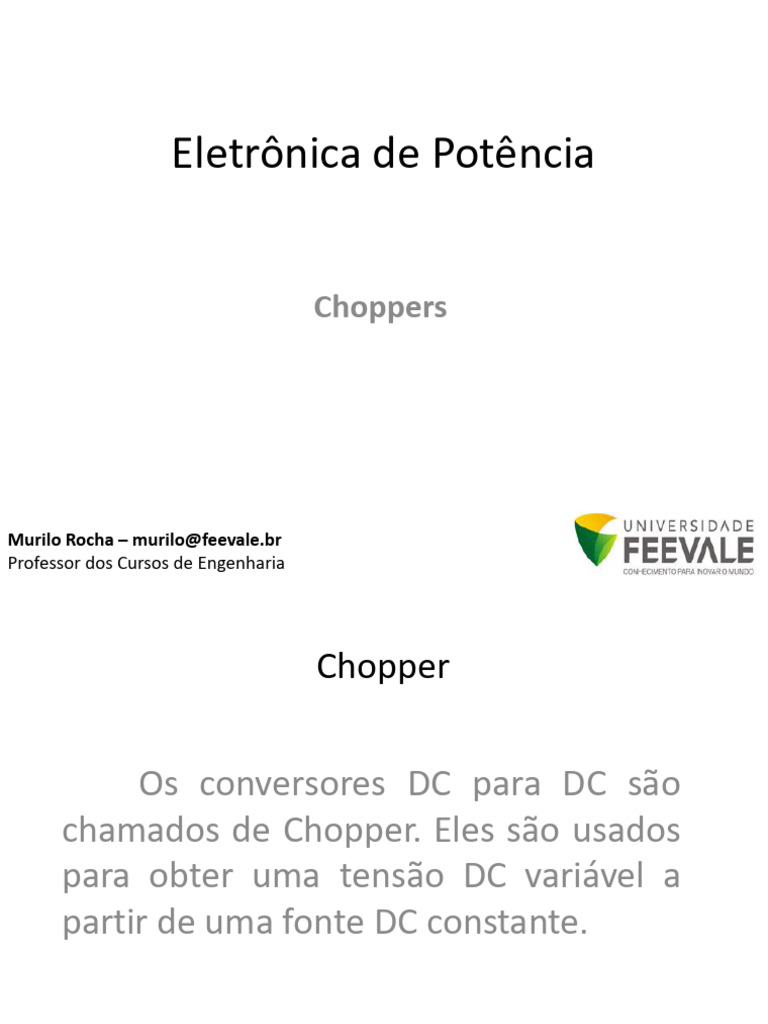

Eletrônica de Potência

Choppers

Murilo Rocha – murilo@feevale.br

Professor dos Cursos de Engenharia
 Chopper

Os conversores DC para DC são

chamados de Chopper. Eles são usados
para obter uma tensão DC variável a
partir de uma fonte DC constante.
 Chopper

O valor médio da tensão na saída

varia de acordo com o tempo em que a
saída fica ligada a entrada.
 Chopper

Os choppers são usados

principalmente para controle de
motores DC e equipamentos operados
por bateria.
 Chopper

O principio básico de
funcionamento do chopper é uma
chave ligada em série com uma fonte
DC e a carga.
 Chopper

A chave S pode ser um transistor

de potência ou qualquer outra chave
de potencia estudada anteriormente.
Para nosso estudo vamos considerar as
chaves sendo ideais.
 Chopper
As chaves ideais tem as seguintes
características:
-Resistência zero (queda de tensão nula)
quando ligadas;
- Resistência infinita (corrente de fuga
nula) quando desligadas;
- Podem chavear instantaneamente a
partir de cada um dos dois estados
 Chopper

Em condições ideais, a perda de

potência no chopper é zero, isto é, a
potência de entrada é igual a potência
de saída:
 Chopper

Para uma tensão de saída ajustável

em uma faixa de zero até o nível de
entrada deve-se operar a chave de tal
modo que ela esteja ligada(fechada) por
um tempo Ton e desligada(aberta) por um
tempo Toff em cada ciclo de um período T
prefixado.
Chopper
 Tensão na Carga
A tensão instantânea na carga é zero
(chave aberta) ou Vi (chave fechada). A tensão
média DC na saída em um ciclo é dada por :

Onde T é o período(Ton + Toff) e a frequência de

chaveamento de Chopper é f = 1/T
 Ciclo de Trabalho (d)
O ciclo de trabalho é a relação entre a
largura do pulso Ton e o período T :

A tensão de saída varia, de modo linear, com o

ciclo de trabalho, logo é possível controlar a tensão de
saída na faixa de zero a Vi.
Corrente média e Tensão RMS
 Modulação por Largura de Pulso
PWM – pulse width modulation
A largura do pulso Ton varia enquanto o
período de chaveamento total T é constante. A
saída varia de acordo com o ciclo de trabalho :
 Modulação por Frequência de Pulso
PFM – pulse frequency modulation
A largura do pulso Ton é mantido
constante enquando varia o
período(frequência). A saída varia de acordo
com a frequência:
 Chopper step-down(buck)

O chopper com carga resistiva tem uma

corrente com forma de onda retangular(pouco
linear). Para aplicações reais o ideal é uma
corrente mais linear possível. Para
conseguirmos essa corrente usamos o Chopper
step-down.
Chopper step-down(buck)
Chopper step-down(buck)

Chave fechada

Chave aberta
Chopper step-down(buck)
Chopper step-down(buck)
Corrente não contínua
 Exercícios
1)Para uma frequência de chaveamento de 25Hz e Ton = 3ms. Determine a fonte de corrente media se o
valor médio da corrente de saída for de 40A:

2)Para uma tensão de entrada de 100V, a resistência da carga R=10Ω e L = 100mH. A freqüência de
chaveamento é f=1KHz e o intervalo de tempo no estado ligado é 0,5ms. Determine, se a fonte de corrente
média for de 1A:
a)A tensão média na carga; b)A corrente de saída; c)A potência de saída; d)O valor mínimo necessário de L.
3)Um chopper Buck DC opera na frequência de 1 kHz a partir de uma fonte DC de 100V e alimenta uma carga
resistiva de 10 Ω. A componente indutiva da carga é de 50 mH. Se a tensão média de saída for de 50V,
determine: a)O ciclo de trabalho; b) Ton; c)O valor da tensão RMS na carga; d)O valor médio da corrente
na carga; e)Imax e Imin ; f) A potência de entrada; g)A corrente de ondulação pico a pico; h)A corrente de
ondulação pico a pico se a frequência for aumentada para 5 kHz; i)A corrente de ondulação pico a pico se
a indutância for aumentada para 250 mH.
4)Para f=100Hz, Ton = 4ms, o valor médio da corrente na carga é de 20A, com uma ondulação pico a pico
de 4A. Calcule o valor médio da corrente de saída e Imin e Imax.

5)Para f=4KHz, uma fonte DC de 25V e uma carga resistiva de 5Ω. Se a tensão de saída for 15V e a corrente for
não contínua, calcule: a)o ciclo de trabalho; b)o valor mínimo necessário de L; c)a potência na fonte;
d)a potência na carga; e)Imax e Imin;
6)Para f=100Hz, uma fonte DC de 220V e uma carga resistiva de 1Ω e 10mH de indutância. Se a tensão de
saída for 60V, calcule: a)Ton; b)Toff; c)A corrente média, Imax, Imin e tente fazer o gráfico das corrente.
