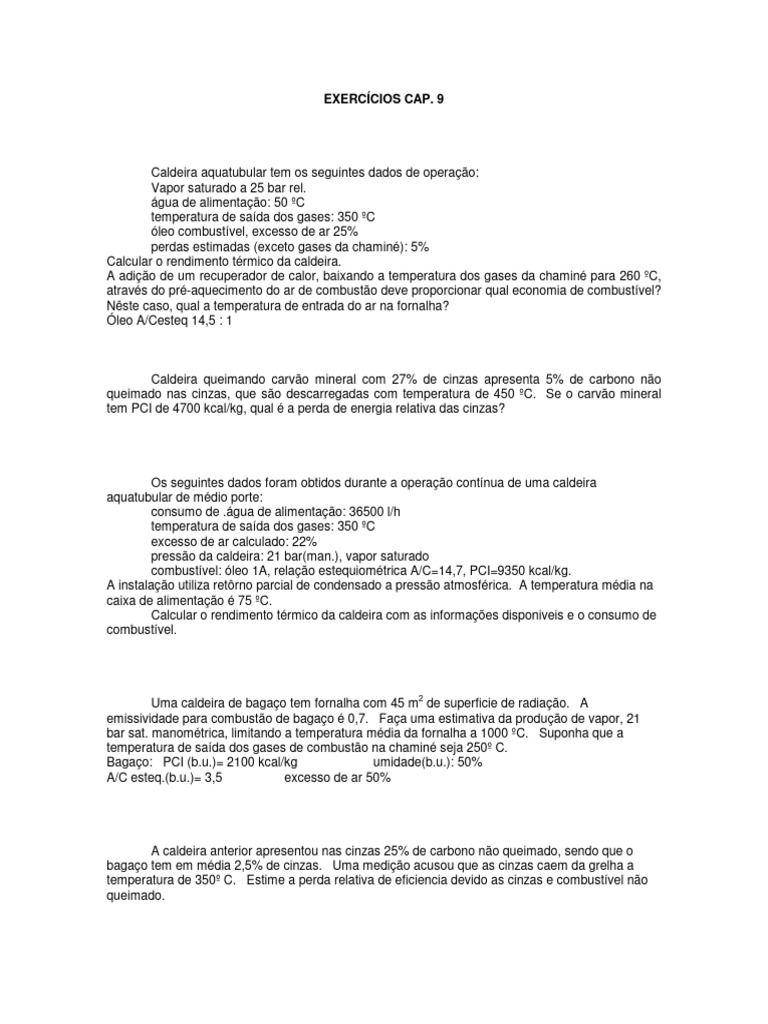

EXERCÍCIOS CAP.

Caldeira aquatubular tem os seguintes dados de operação:

Vapor saturado a 25 bar rel.
água de alimentação: 50 ºC
temperatura de saída dos gases: 350 ºC
óleo combustível, excesso de ar 25%
perdas estimadas (exceto gases da chaminé): 5%
Calcular o rendimento térmico da caldeira.
A adição de um recuperador de calor, baixando a temperatura dos gases da chaminé para 260 ºC,
através do pré-aquecimento do ar de combustão deve proporcionar qual economia de combustível?
Nêste caso, qual a temperatura de entrada do ar na fornalha?
Óleo A/Cesteq 14,5 : 1

Caldeira queimando carvão mineral com 27% de cinzas apresenta 5% de carbono não
queimado nas cinzas, que são descarregadas com temperatura de 450 ºC. Se o carvão mineral
tem PCI de 4700 kcal/kg, qual é a perda de energia relativa das cinzas?

Os seguintes dados foram obtidos durante a operação contínua de uma caldeira

aquatubular de médio porte:
consumo de .água de alimentação: 36500 l/h
temperatura de saída dos gases: 350 ºC
excesso de ar calculado: 22%
pressão da caldeira: 21 bar(man.), vapor saturado
combustível: óleo 1A, relação estequiométrica A/C=14,7, PCI=9350 kcal/kg.
A instalação utiliza retôrno parcial de condensado a pressão atmosférica. A temperatura média na
caixa de alimentação é 75 ºC.
Calcular o rendimento térmico da caldeira com as informações disponiveis e o consumo de
combustível.

2
Uma caldeira de bagaço tem fornalha com 45 m de superficie de radiação. A
emissividade para combustão de bagaço é 0,7. Faça uma estimativa da produção de vapor, 21
bar sat. manométrica, limitando a temperatura média da fornalha a 1000 ºC. Suponha que a
temperatura de saída dos gases de combustão na chaminé seja 250º C.
Bagaço: PCI (b.u.)= 2100 kcal/kg umidade(b.u.): 50%
A/C esteq.(b.u.)= 3,5 excesso de ar 50%

A caldeira anterior apresentou nas cinzas 25% de carbono não queimado, sendo que o
bagaço tem em média 2,5% de cinzas. Uma medição acusou que as cinzas caem da grelha a
temperatura de 350º C. Estime a perda relativa de eficiencia devido as cinzas e combustível não
queimado.
 Os seguintes dados foram obtidos durante a operação contínua de uma caldeira
aquatubular de médio porte:
consumo de .água de alimentação: 42000 l/h
temperatura de saída dos gases: 280 ºC
excesso de ar calculado: 27%
pressão da caldeira: 21 bar (man.), vapor saturado
combustível: óleo 2A, relação estequiométrica A/C=14,0, PCI=9100 kcal/kg.
A instalação utiliza retôrno parcial de condensado a pressão atmosférica. A temperatura média na
caixa de alimentação é 55 ºC.
Calcular o rendimento térmico da caldeira com as informações disponiveis e o consumo de
combustível, considerando perdas para o ambiente no valor de 5%.

Uma caldeira queimando residuos agroindustriais opera com a porta da fornalha aberta
para alimentação manual de residuos. A porta tem dimensões de 0,45 x 0,8 m e a temperatura
media na fornalha é 950 ºC. A fornalha tem paredes revestidas internamente com material
refratário. Se o poder calorifico inferior do resíduo é 1900 kcal/kg, estime a perda relativa devido a
radiação da fornalha, na condição de carga total, quando o consumo médio de resíduo é 1200 kg/h.

Uma termoelétrica a carvão pulverizado tem seu gerador de vapor com fornalha que
descarrega as cinzas à temperatura de 650º C. Atualmente está queimando carvão de Santa
Catarina (ver apostila). Um estudo para troca de combustível para um carvão importado, com 12%
de cinzas e PCS 6800 kcal/kg está sendo feito. Determine qual será a variação percentual do
rendimento térmico da caldeira, no que se refere às perdas por calor sensivel nas cinzas, após a
troca do combustível.

Caldeira a óleo combustível, produzindo 100 ton/h de vapor a 40 bar abs., 340 ºC,
apresenta temperatura de saída dos produtos de combustão de 345 ºC. Com a instalação de um
pré-aquecedor de ar, esta temperatura baixou para 240 ºC. Devido ao ar aquecido na entrada do
queimador, foi possível modificar o valor do excesso de ar de 15%,na situação anterior, para 8%
com o pré-aquecedor. Temperatura da água de alimentação: 65 ºC
Qual a economia de combustível proporcionada?

Um forno de forjaria, opera a 1250 ºC, com 2 portas de 0,4 x 0,8 m abertas
permanentemente para operação manual. Um projeto de automatização permitirá que a abertura
do forno seja diminuida para apenas 1 porta de 0,25 x 0,5 m, sendo que as aberturas existentes
serão fechadas com isolamento térmico que permita um máximo de 85 ºC na superfície externa.
Qual será economia de óleo combustível, em kg/h, proporcionada pela automatização?

Os seguintes dados foram obtidos durante a operação contínua de uma caldeira

aquatubular de médio porte:
 consumo de .água de alimentação: 16500 l/h
temperatura de saída dos gases: 350 ºC
teor de CO2 (b.s.): 12%
pressão da caldeira: 15 bar, vapor saturado
combustível: óleo 1A, consumo 1280 kg/h

A instalação utiliza retôrno parcial de condensado. A temperatura média na caixa de alimentação

de água é 65 ºC.
Calcular o rendimento térmico da caldeira e suas principais perdas. Proponha soluções
para melhorá-lo. Com a solução proposta, qual será o novo consumo de combustível?

Caldeira de bagaço, produzindo 45 ton/h de vapor saturado a 29 bar, apresenta

temperatura de saída dos gases 280 ºC, e teor de oxigênio na chaminé de 7% (b.u.). O bagaço
alimentado tem 2,1% de cinzas e o resíduo recolhido no cinzeiro apresenta 55% de carbono não
queimado.
Estimar o rendimento térmico da caldeira, as principais perdas de energia, e o consumo de
bagaço.

Caldeira aquatubular tem os seguintes dados de operação:

Vapor saturado a 25 bar rel.
água de alimentação: 50 ºC
temperatura de saída dos gases: 350 ºC
óleo combustível, excesso de ar 25%
perdas estimadas (exceto gases da chaminé): 5%
Calcular o rendimento térmico da caldeira.
A adição de um recuperador de calor, baixando a temperatura dos gases da chaminé para 260 ºC,
através do pré-aquecimento do ar de combustão deve proporcionar que economia de combustível?
Nêste caso, qual a temperatura de entrada do ar na fornalha?

Os seguintes dados foram obtidos durante a operação contínua de uma caldeira

aquatubular
consumo de .água de alimentação: 28000 l/h
temperatura de saída dos gases: 290 ºC
excesso de ar: 25%
pressão da caldeira: 25 bar, vapor saturado
combustível: óleo 1A
A instalação utiliza retôrno parcial de condensado. A temperatura média na caixa de alimentação é
65 ºC.
Estimar o rendimento térmico da caldeira com base nas informações disponíveis. Estimar
o consumo de combustível.

Por que na questão anterior tratamos de uma estimativa e não um cálculo preciso. Quais
são as incertezas e informações não disponíveis para melhorar o cálculo.
 Os seguintes dados foram obtidos durante a operação contínua de uma caldeira
aquatubular de médio porte:
consumo de .água de alimentação: 56500 l/h
temperatura de saída dos gases: 330 ºC
excesso de ar calculado: 28%
pressão da caldeira: 39 bar(man.), vapor saturado
combustível: óleo 1A, relação estequiométrica A/C=14,7, PCI=9350 kcal/kg.
A instalação utiliza retôrno parcial de condensado a pressão atmosférica. A temperatura média na
caixa de alimentação é 55 ºC.
Calcular o rendimento térmico da caldeira com as informações disponiveis e o consumo de
combustível.
