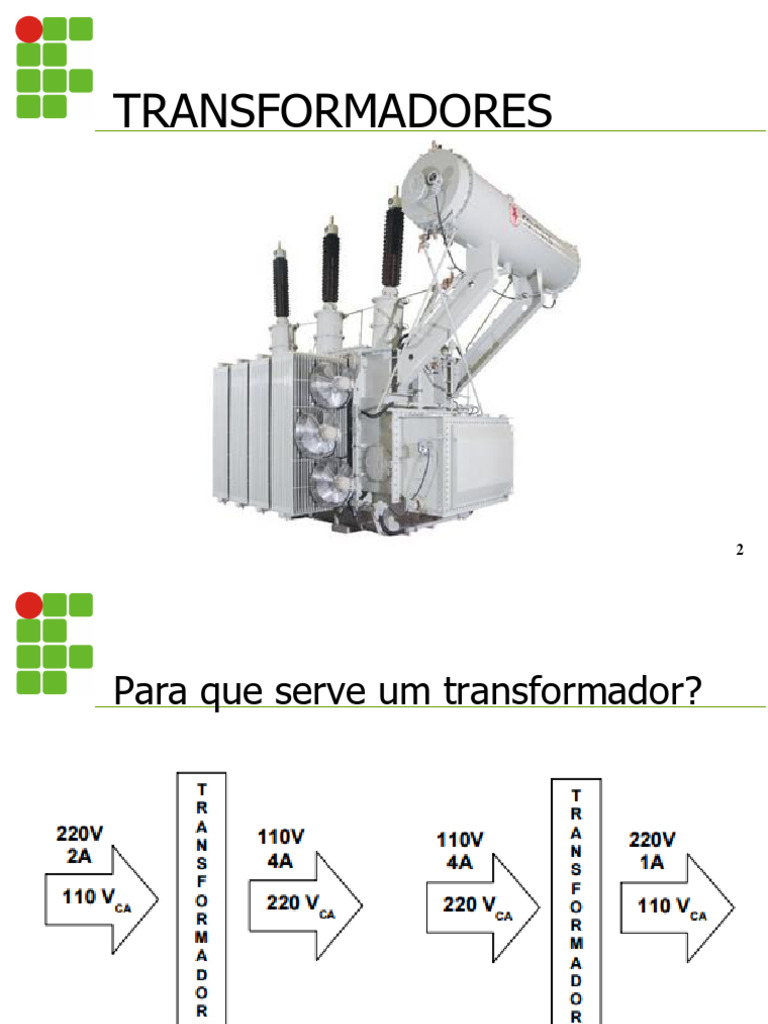

TRANSFORMADORES

2
Para que serve um transformador?

3
Para que serve um transformador?
 Um transformador permite abaixar ou elevar
níveis de tensão, corrente ou impedância
em um circuito CA.

 Elevadas correntes causam elevadas quedas

de tensão e perdas de potência nos
condutores

 Portanto, para transmissão utilizam-se altas

tensões e correntes reduzidas 4
Como funciona?

5
Como funciona?

6
Não esqueça:
 A tensão induzida no secundário de um
transformador é proporcional ao número de
linhas magnéticas que corta a bobina secundária

 As bobinas primária e secundária são

eletricamente isoladas entre si

 A transferência de energia de uma para outra se

dá exclusivamente através das linhas de força
magnética
7
POTÊNCIAS NORMALIZADAS
ABNT NBR 5440 (1999)
 Transformadores monofásicos para
instalação em postes:

 5 kVA;  37,5 kVA;

 10 kVA;  50 kVA;
 15 kVA;  75 kVA;
 25 kVA;  100 kVA;

8
POTÊNCIAS NORMALIZADAS
ABNT NBR 5440 (1999)
 Transformadores trifásicos para instalação
em postes:

 15 kVA;
 13 kVA;
 45 kVA;
 75 kVA;
 112,5 kVA;
 150 kVA.
9
POTÊNCIAS NORMALIZADAS
ABNT NBR 5440 (1999)
 Transformadores trifásicos para instalação
em plataformas:

 225 kVA;
 300 kVA;

10
CLASSIFICAÇÃO
 Transformadores em líquido isolante

11
CLASSIFICAÇÃO
 Transformadores a seco

12
ASPECTOS CONSTRUTIVOS
 Qual o material utilizado no núcleo?
 Por que o núcleo é laminado?
 Qual o material das bobinas?
 Por que o transformador deve ir para a
estufa?
 Para que serve o óleo?

14
RELAÇÃO DE TRANSFORMAÇÃO

 Tensão  Corrente

 Impedância

15
Ponto de vista da alimentação

16
EXERCÍCIO 1
 Um transformador abaixador de 110 V para 6 V
deverá alimentar no seu secundário uma carga que
absorve uma corrente de 4,5 A .

17
EXERCÍCIO 1

a) Qual é o valor da impedância da carga?

b) Qual é a relação de transformação?
c) Qual é o valor da impedância refletida no
primário (Z1)?

18
 EXERCÍCIO 2
 Um transformador é construído com 5000
espiras no primário e 250 no secundário.

a) Qual a relação de transformação?

b) Caso a tensão na entrada seja V1 = 36 V,
qual a tensão na saída?

19
 EXERCÍCIO 2
 Um transformador elevador ideal possui uma relação de
espiras de 8. Os terminais do primário são conectados a
um gerador de 90 kVA, cuja tensão nominal é 4400 V.
Responda:

a) Qual a corrente que o gerador pode oferecer?

b) Qual o valor dessa corrente no secundário?
c) Qual a tensão no secundário?
d) Qual a potência do transformador?

20
EXERCÍCIO 4
 Para determinada aplicação, necessita-se de
uma tensão de 10V alternada. Projete um
transformador que possa ser conectado na
tomada convencional (fase-neutro) para
atender essa necessidade.

23
 PERDAS DE POTÊNCIA
 O mecanismo de transferência de energia realizado por
um transformador, assim como em qualquer outra
máquina, não é ideal

 O processo o transformador desperdiça parte da

energia nele injetada

 A energia não aproveitada é dissipada, principalmente,

na forma de calor.

24
PERDAS DE POTÊNCIA
 A razão entre a energia entregue pela
máquina e a energia por ela recebida é
chamada rendimento

η = PSAÍDA /PENTRADA

25
PERDAS DE POTÊNCIA
 A energia, ou potência, que um
mecanismo não consegue transformar
em energia útil é considerada perdida

 Logo, as perdas interferem de maneira

negativa no rendimento.

26
PERDAS DE POTÊNCIA
 As perdas podem ser divididas,
basicamente, em duas categorias:

 Perdas por efeito Joule nos enrolamentos

 Perdas magnéticas no núcleo

27
 PERDA NOS ENROLAMENTOS
 As perdas ôhmicas são proporcionais à
resistividade do material condutor e ao
quadrado das correntes elétricas que circulam
pelos enrolamentos:

P = RI²

28
PERDA NOS ENROLAMENTOS

 As perdas nos enrolamentos variam

drasticamente de acordo com carga
alimentada pelo transformador

 Pois, quanto maior a corrente, maiores

são as perdas.

29
PERDAS NO NÚCLEO
 Diferentemente das perdas nos
enrolamentos, que variam com o valor
da carga conectada, as perdas
magnéticas no núcleo são praticamente
independentes da carga aplicada ao
transformador.

30
PERDAS NO NÚCLEO
 As perdas no núcleo são decompostas
basicamente em duas parcelas:

 Perdas por histerese

 Perdas por correntes parasitas

31
PERDAS POR HISTERESE

32
PERDAS POR HISTERESE
 Para um dado ciclo completo, as perdas por histerese
correspondem à área total do laço de histerese

 Para minimizar esse tipo de perda de potência o laço

deve ser o mais estreito quanto possível.

 Para tanto, quanto menores os valores de

coercitividade (Hc) do material, melhor.

33
PERDAS POR FOUCAULT

 O núcleo é percorrido por um fluxo magnético

variável no tempo

 Surgem diferenças de potencial magnético

por todo o corpo do material do núcleo,
gerando assim correntes circulantes

34
PERDAS POR FOUCAULT
 Recorrendo à lei de Ohm, uma maneira
eficiente de reduzir tais perdas está em
aumentar a resistência do núcleo.

 chapas delgadas de material magnético, alinhadas

na direção das linhas de campo e isoladas entre
si.

 Adiciona-se silício à composição.

35
PERDAS POR FOUCAULT

36
 EXERCÍCIO
 Em um transformador tem-se:

 Perdas por histerese: 214 W

 Perdas por correntes parasitas: 34 W
 Perdas por efeito Joule nos enrolamentos: 937 W

Calcule o total de perdas no núcleo, no cobre e

perdas totais.

37
EXERCÍCIO
 O rendimento de um transformador é
97%. Tem-se uma carga que absorve
uma potência de 25 W conectada no
secundário.

Qual deve ser a potência na entrada?

38
EXERCÍCIO
 O rendimento de um transformador é
92,5% quando alimenta uma carga
resistiva de 85Ω e 240 V.

Qual a potência na entrada desse

transformador?

39
 EXERCÍCIO
 Um transformador alimenta uma carga
de 10Ω, 5 A. A corrente no primário é
2,67 A e a relação de espiras é de 2:1.

Qual o rendimento desse transformador?

40
EXERCÍCIO
 Um transformador de 50 kVA e 2400:240 V
absorve 170 A. Nessa condições, as perdas
no cobre somam 617 W e as perdas no ferro
186 W.

Calcule o rendimento desse transformador.

41
AUTOTRANSFORMADOR
 Nos autotransformadores os enrolamentos
primário e secundário estão em contato entre
si.

56
AUTOTRANSFORMADOR

57
AUTOTRANSFORMADOR

58
AUTOTRANSFORMADOR

59
AUTOTRANSFORMADOR
 O autotransformador é usado nas partidas
dos motores de indução e dos motores
síncronos.

 São utilizados, também, na interligação de

redes de sistemas elétricos de alta tensão
(transmissão por exemplo) de níveis
diferentes. Exemplo: interligação dos
sistemas de alta tensão de 345 KV e 230 KV.
60
AUTOTRANSFORMADOR

 ABAIXADOR

 ELEVADOR

61
ABAIXADOR
RELAÇÃO DE
ESPIRAS:

a = (N1+N2) / N2

62
ELEVADOR

RELAÇÃO DE
ESPIRAS:

a = N1 / (N1+N2)

63
 EXEMPLO
 Um transformador abaixador de 120 V para 20 V deverá
alimentar no seu secundário uma carga que absorve uma
corrente de 6 A . Despreze as perdas e determine:

a) Qual a relação de transformação?

b) O primário tem 600 espiras, qual o nº de espiras no
secundário?
c) Qual a corrente no primário?
d) Qual a potência no primário?
e) Desenhe o transformador e indique valores de tensão,
nº de espiras, correntes e potência.
64
 EXEMPLO
 O transformador do exemplo anterior é
modificado para ser utilizado como
autotransformador elevador, de acordo com a
figura:

65
