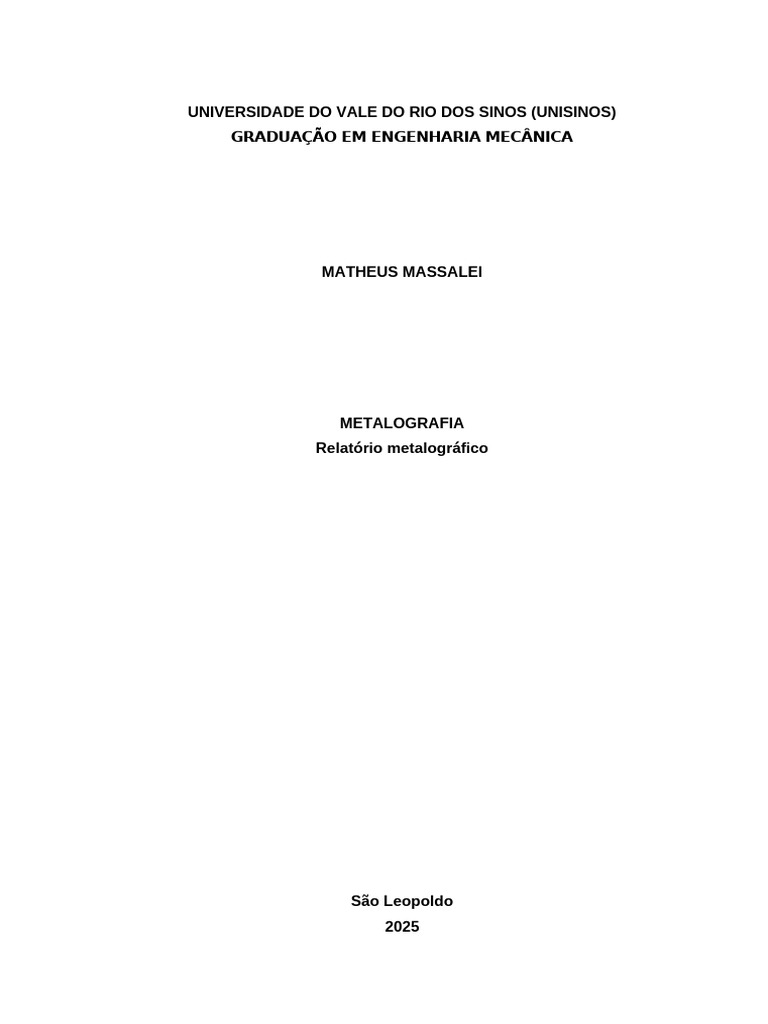

UNIVERSIDADE DO VALE DO RIO DOS SINOS (UNISINOS)

GRADUAÇÃO EM ENGENHARIA MECÂNICA

MATHEUS MASSALEI

METALOGRAFIA
Relatório metalográfico

São Leopoldo
2025
1
MATHEUS MASSALEI

TÍTULO: Metalografia
Análise metalográfica

Relatório metalográfico realizado dia 03

de abril de 2025 na Universidade do Vale
Dos Sinos (UNISINOS) Campus São
Leopoldo.

Orientador(a): Prof. André Ronaldo Froehlich

São Leopoldo
2025
 3

OBJETIVO

Terminar a preparação das amostras, realizar o ataque metalográfico e

entender as curvas de resfriamento e o diagrama TTT a partir das microestruturas
observadas em um microscópio.
1 INTRODUÇÃO.........................................................................10
1.1 TEMA...................................................................................................................10
1.2 DELIMITAÇÃO DO TEMA...................................................................................10
1.3 PROBLEMA.........................................................................................................10
1.4 OBJETIVOS.........................................................................................................10
1.4.1 Objetivo geral..................................................................10
1.4.2 Objetivos específicos........................................................11
1.5 JUSTIFICATIVA...................................................................................................11
2 FUNDAMENTAÇÃO TEÓRICA....................................................12
2.1 TÍTULO DO SUBCAPÍTULO...............................................................................12
2.1.1 Título do subcapítulo........................................................12
2.1.1.1 Título do subcapítulo......................................................................................12
2.1.1.1.1 Título do subcapítulo...................................................................................12
3 METODOLOGIA.......................................................................13
3.1 TÍTULO DO SUBCAPÍTULO...............................................................................13
3.1.1 Título do subcapítulo........................................................13
3.1.1.1 Título do subcapítulo......................................................................................13
3.1.1.1.1 Título do subcapítulo...................................................................................13
4 CRONOGRAMA.......................................................................14
REFERÊNCIAS...........................................................................15
APÊNDICE A – TÍTULO DO APÊNDICE...........................................16
ANEXO A – TÍTULO do Anexo......................................................................17
 SUMÁRIO

1 INTRODUÇÃO..........................................................................................10
1.1 TEMA...................................................................................................................10
1.2 DELIMITAÇÃO DO TEMA...................................................................................10
1.3 PROBLEMA.........................................................................................................10
1.4 OBJETIVOS.........................................................................................................10
1.4.1 Objetivo geral..................................................................10
1.4.2 Objetivos específicos........................................................11
1.5 JUSTIFICATIVA...................................................................................................11
2 FUNDAMENTAÇÃO TEÓRICA....................................................12
2.1 TÍTULO DO SUBCAPÍTULO...............................................................................12
2.1.1 Título do subcapítulo........................................................12
2.1.1.1 Título do subcapítulo......................................................................................12
2.1.1.1.1 Título do subcapítulo...................................................................................12
3 METODOLOGIA.......................................................................13
3.1 TÍTULO DO SUBCAPÍTULO...............................................................................13
3.1.1 Título do subcapítulo........................................................13
3.1.1.1 Título do subcapítulo......................................................................................13
3.1.1.1.1 Título do subcapítulo...................................................................................13
4 CRONOGRAMA.......................................................................14
REFERÊNCIAS...........................................................................15
APÊNDICE A – TÍTULO DO APÊNDICE...........................................16
ANEXO A – TÍTULO do Anexo......................................................................17
 12

1 INTRODUÇÃO

Após o preparo das amostras dos aços 1020 (normalizado e recozido) e 1045
(normalizado e recozido), e a realização do lixamento na mesa fixa para operações a
úmido, conforme descrito no primeiro relatório, as amostras passarão agora pelos
processos de polimento, ataque metalográfico e análise das microestruturas.
 13

2 PROCESSOS

2.1 MATERIAIS UTILIZADOS

Materiais
01 Amostra com os aços 1020 e 1045 (normalizado e recozido)
02 Lixadeira e politriz
03 Álcool
04 Microscópio
05 Vasilha pequena
06 NITAL com 2% de ácido nítrico
07 Microscópio com
08 Algodão
09 Secador

2.2 Processos realizados

 Polimento
 Ataque metalográfico
 Análise metalográfica
 14

2.2.1 Polimento

O polimento é o processo realizado após o lixamento da amostra. Para essa

etapa, utilizou-se uma lixadeira politriz e álcool. O procedimento consiste em aplicar
a amostra com pressão moderada sobre a politriz, girando-a em sentido oposto ao
da rotação do disco e umidificando a superfície com álcool. O processo é mantido
até que todas as marcas deixadas pelo lixamento sejam completamente eliminadas.

-Lixadeira e politriz
 15

2.2.2 Ataque metalográfico

O processo de ataque metalográfico consiste em preparar uma solução de

NITAL com 2% de ácido nítrico em uma vasilha pequena. Paralelamente, a amostra
deve ser umedecida com álcool. Em seguida, mergulha-se a amostra na solução de
NITAL por um curto período. Após a retirada, deve-se aplicar álcool imediatamente
sobre a amostra para interromper a corrosão seletiva provocada pelo reagente. É
importante verificar se a amostra não foi queimada; caso isso ocorra, será
necessário repetir o processo de polimento antes de realizar novo ataque
metalográfico. Finalizado o ataque, a amostra e um algodão devem ser umedecidos
com álcool, e posicionados embaixo de um secador, coloca-se o algodão sobre a
amostra por um curto tempo e, em seguida, retira-se o algodão puxando-o em uma
direção única, após remover o algodão, deixar a amostra secar por um curto tempo.

-Ácido NITAL
 16

2.2.2 Análise metalográfica

Após realizar o ataque metalográfico, direcionamos a amostra aos

microscópios com o intuito de identificar o material e o processo térmico pelo qual
passou.
Imagens observadas no microscópio:

1 2

3 4

Os materiais utilizados são Aço 1020 normalizado, aço 1020 recozido, aço
1045 normalizado e aço 1045 recozido.
 17

2.2.2.1 Imagem 1 e 2

Nestas imagens os grãos de ferrita estão muito bem definidos, logo é um aço
de baixo carbono. O diagrama TTT nos mostra que o tempo de resfriamento da
normalização é menor que o tempo de recozimento, concluindo que a normalização
resfria mais rápido.
Logo observando as imagens, temos que a imagem 1 tem grãos de ferrita
menor que a imagem 2, isso indica que um material teve um tempo menor de
resfriamento em relação ao outro, pela lógica de resfriamento observadas em aula
das curvas de resfriamento, sabemos que quando o resfriamento é lento, temos
neste caso maior formação de ferrita do que cementita, levando em conta que temos
dois aços, sendo um normalizado e o outro recozido, a imagem 1 é um aço 1020
normalizado e a imagem 2 é um aço 1020 recozido.

2.2.2.2 Imagem 3 e 4

Nestas imagens temos a ferrita bem definida e pequenas partes escuras, são
as perlitas, as perlitas são formadas por Fe + Fe3C, sabendo que temos a perlita em
nossas microestruturas em pequenas manchas escuras, com isso temos aços de
médio carbono.
O diagrama TTT fornece a conclusão que o recozimento resfria com maior
tempo em relação a normalização. Logo, utilizando essa ideia para definir qual dos
meus aços de médio carbono é recozido e qual é normalizado.
Como a imagem 3 tem a perlita mais fina em relação a imagem 4, e sabendo
que a curva de resfriamento lento em dada porcentagem de carbono forma alfa
primário + (Fe+Fe3C), e que quanto menor o tempo de resfriamento menor Fe3C,
temos que a imagem 3 é aço 1045 normalizado e a imagem 4 é o aço 1045
recozido.
 18

3 CONCLUSÃO

O processo de preparação das amostras é bastante complicado e trabalhoso,

em ralação a análise metalográfica, as microestruturas dos aços 1020 normalizado e
recozido e aço 1045 normalizado e recozido são observadas em um microscópio,
com as microestruturas determinadas, o diagrama TTT e a curva de resfriamento em
dada % de carbono,
