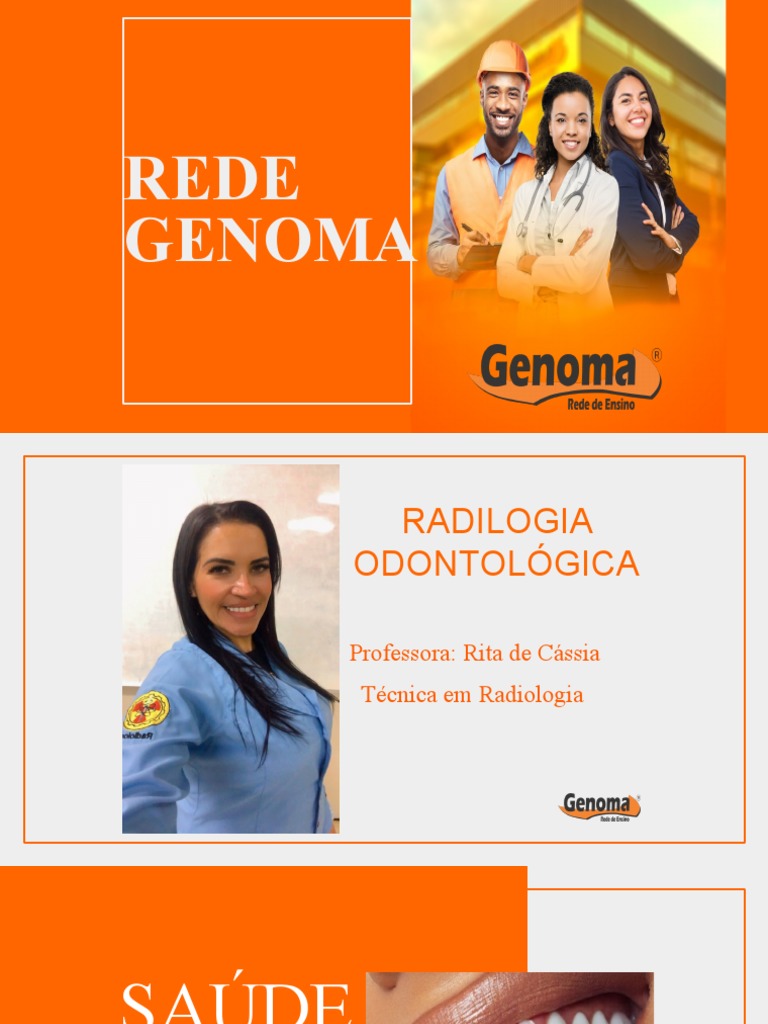

REDE

GENOMA
 RADILOGIA
ODONTOLÓGICA

Professora: Rita de Cássia

Técnica em Radiologia
SAÚDE

BUCAL
CARGA HORÁRIA: 30 H •Estudo das alterações •Produção, natureza e
radiográficas do propriedades dos raios-x.
Habilidades: elemento dental, • Sequência para o estudo
incluindo a cárie dental. radiográfico das alterações
• Preparar o material •Estudo das alterações do tecido ósseo.
revelador e fixador das radiográficas do •Técnicas radiográficas
radiografias. periodonto. extrabucais.
• Empregar técnicas de • Estudo radiográfico das •Técnicas radiográficas
revelação e fixação do alterações ósseas dos intrabucais.
filme radiográfico. maxilares. Bibliografia básica: FREITAS, A. et al.,
• Cartonar, identificar e •Introdução à Radiologia Radiologia Odontológica. 6ª ed. São Paulo: Artes
Médicas, 2004. LANGLAND O. E; LANGLAIS R.
armazenar radiografias Odontológica. P. Imagem em Odontologia. 1 ed. São Paulo:
intrabucais. • Métodos de localização Santos, 2002. PANELLA, J. Fundamentos de
Odontologia Radiologia Odontológica e
radiográfica. Imaginologia. Rio de janeiro: Guanabara Koogan,
Bases Tecnológicas • Métodos modernos de 2006.
Bibliografia complementar:COSTA, E, COSTA,
diagnóstico por imagem. C, VAROLI, F. P. Radiologia Odontológica:
• Anatomia radiográfica •Princípios de técnicas radiográficas intrabucais. In:
NOBREGA, A. L. Tecnologia Radiológica e
intra e extrabucal. interpretação Diagnóstico por Imagem. 3ª ed. São Caetano do
• Efeitos biológicos das radiográfica.
Sul: Difusão, 2008.ALVARES, L. C.; TAVANO, O.
Curso de radiologia em odontologia. São Paulo:
radiações ionizantes e •Processamento Santos, 1987.
proteção radiológica. radiográfico.
 Um sorriso harmônico e bonito aumenta a
autoestima e traz confiança na hora de
falar em público, seja em atividades sociais
ou profissionais.
Título
 RAIO X
ODONTOLÓGICO

HISTÓRICO
 No dia 27 de março de
1845, nasceu na
Alemanha o físico
que revolucionaria as
ciências naturais ao
descobrir que a
radiação pode
atravessar
substâncias opacas à
luz comum.

Wilhelm Conrad Röntgen foi o descobridor

dos raios-X (Foto: Wikipedia Commons)
 DESCOBERTA DOS RX

O físico alemão Wilhelm Conrad Röntgen estudou na

Holanda e na Suíça, formando-se em Zurique. Pela
descoberta dos raios X, foi o primeiro a receber o Prêmio
Nobel de Física, em 1901.

Röntgen interessou-se pela Física após haver cursado

engenharia mecânica. Em 08 de novembro de 1895, já
trabalhando como professor da Universidade de Würzburg,
na Alemanha, observou um fenômeno surpreendente ao
fazer experimentos com um tubo de raios catódicos.
 DESCOBERTA DOS RX

- Röntgen então ligou o tubo, uma placa de material

fluorescente – bário – brilhou. Ele desligou o tubo e o
brilho sumiu. O brilho persistiu quando Röntgen colocou
um livro e uma folha de alumínio entre o tubo e a placa.
Alguma coisa saía do tubo, atravessava barreiras e
atingia a placa de bário.
- Röntgen concluiu que o tubo emitia, além dos raios
catódicos, algum tipo de radiação desconhecida. Por
isso lhe deu o nome provisório de raios X. Ele preferiu
aperfeiçoar seus experimentos antes de divulgá-los. Em
menos de dois meses, havia acumulado conclusões
suficientes para publicar seus resultados.
- Em 22 de dezembro de 1895,
fez a radiação atravessar a mão
de sua esposa, Bertha, durante
15 minutos.
- Do outro lado, colocou uma
chapa fotográfica.
- Depois de revelá-la, viu nela
os contornos dos ossos da
mão: era a primeira
radiografia da história.
- A imprensa noticiou o fato
com destaque em 5 de
janeiro de 1896.

Radiografia da mão de Anna Bertha

(Foto: Wikipedia Commons)
 A PRIMEIRA RADIOGRAFIA DENTAL
 Cerca de 20 dias após a descoberta de Röntgen, o
professor Dr. Geisel, na Alemanha, tentou fazer uma
radiografia dos dentes do dentista Dr. Otto Walkhoff.
 Esta foi conseguida usando uma placa de vidro com
emulsão fotográfica, envolvida em papel preto e lenço de
borracha.
 O cientista conseguiu radiografar a boca do dentista,
registrando assim a primeira radiografia dental da
história.
 A PRIMEIRA RADIOGRAFIA DENTAL REALIZADA NOS
ESTADOS UNIDOS

- O dentista americano Edmund Kells foi o primeiro

profissional que se dedicou a estudar os raios-X como um
elemento para realizar exames clínicos em pacientes de
odontologia.
- Em abril de 1896, ele realizou a primeira radiografia
dentária nos EUA.
- Apesar de o exame já ter sido realizado anteriormente, na
Alemanha, foi quando a técnica teve um maior
reconhecimento.
- Na época, os exames eram feitos sem nenhuma proteção
contra a radiação. Por conta disso, Kells sofreu muitas
consequências físicas em nome da ciência e da história
da radiologia odontológica.
 A PRIMEIRA RADIOGRAFIA DENTAL REALIZADA NOS
ESTADOS UNIDOS

- Kells literalmente deu a vida pela ciência!

- Inicialmente, perdeu um dedo da mão esquerda.
- Posteriormente, todo o braço foi amputado por conta das
interferências da radiação.
- Alguns anos depois, começou a ter problemas com a mão
direita e todo o restante do corpo.
- Foram 20 anos de muitas dores e efeitos agonizantes,
que levaram o dentista a ter que se submeter a mais de
42 cirurgias e enxertos de pele.
- Por conta do sofrimento, Kells cometeu suicídio,
buscando terminar de uma vez por todas com a agonia
que as dores lhe causavam.
 A CHEGADA DOS APARELHOS DE
RADIOGRAFIA NO BRASIL
- A história da radiologia odontológica no Brasil teve início em 1898,
três anos após a descoberta de Röntgen. Na época, um médico e
cientista chamado Dr. José Carlos Ferreira Pires adquiriu um
aparelho de raios-X.
- O equipamento importado chegou no porto do Rio de Janeiro e foi
levado até a cidade de Formiga-MG, no lombo de um burro.
- Atualmente, esse aparelho está no Museu de Odontologia de
Nova York.
- Em1932, o professor da Faculdade de Farmácia e Odontologia de
SP, Dr. Cyro A. Silva implantou a radiologia no currículo
acadêmico.
- Foi apenas nessa época que os estudantes de Odontologia
começaram a estudar os raios-X para diagnosticar problemas
bucais nos pacientes.
 O SURGIMENTO Entre as décadas de 1980 e
2000, começaram e se
DARADIOGRAFIA desenvolveram os estudos sobre
DIGITAL a Radiografia Digital.
O pioneiro na área foi o dentista
e inventor francês Francis
Moyen que, em 1987,
demonstrou o primeiro sistema
de radiografia digital intraoral
para odontologia.
 RAIO X
ODONTOLÓGICO

Sua Importância e
Funcionalidade
RADIOLOGIA ODONTOLÓGICA
 A Radiologia é uma área em ascensão em
todo o país. Por meio de equipamentos cada
vez mais sofisticados é possível ver o que
acontece com precisão no corpo das
pessoas sem precisar de intervenção
cirúrgica.
 Sua utilização é ampla, fora do ambiente de
saúde, é usada por empresas de
engenharia, aeroportos, portos e indústrias.
 OBJETIVOS DA RDIOLOGIA
ODONTOLÓGICA
A Radiologia Odontológica é uma especialidade
que tem o objetivo de explorar a arcada dentária
com a finalidade de diagnóstico da saúde bucal,
sendo auxiliar na identificação de doenças e na
elaboração de tratamentos apropriados para cada
situação, sendo um procedimento fundamental do
exame clínico.
 OBJETIVOS DA RDIOLOGIA
ODONTOLÓGICA
O procedimento pode ajudar a destacar várias
questões dentárias como:
 Destruição óssea;
 Lesões aos dentes e cáries;
 Planejamento do tratamento para pacientes
submetidos a cuidados de restauração;
 Planejamento para implantes dentários ou
outros cuidados cosméticos.
 FUNCIONALIDADE DA
RDIOLOGIA ODONTOLÓGICA
As áreas de competência dentro desta
especialidade incluem a obtenção,
interpretação e emissão de laudo de
imagens da estrutura maxilar, que
podem ser obtidas por meio da
radiografia convencional, radiografia
digital, tomografia, ressonância
magnética e ultrassonografia, além de
dar total auxílio e maior compreensão
do diagnóstico do paciente.
 FUNCIONALIDADE DA
RDIOLOGIA ODONTOLÓGICA
● A Radiologia Odontológica é a especialidade
que utiliza a radiologia com a finalidade de
examinar a face, maxilar, mandíbula, boca e
dentes do paciente.
● Os raios X são lançados na região da boca,
seja na totalidade ou em uma região
específica.
 O RX ODONTOLÓGICO É UM ELEMENTO
FUNDAMENTAL EM ÁREAS COMO:
Cirurgia
Bucomaxilofacial
Ortodontia
Implantodontia
Periodontia
Documentação
ortodôntica
Documentação para
prótese
 PROTEÇÃO
RADIOLÓGICA

PORTARIA
FEDERAL
453/98
PORTARIA FEDERAL N° 453/98
DE 1 DE JUNHO DE 1998
Aprova o Regulamento Técnico que
estabelece as diretrizes básicas de
proteção radiológica em
radiodiagnóstico médico e
odontológico, dispõe sobre o uso dos
raios-x diagnósticos em todo território
nacional e de outras providências.
 OBJETIVOS

 Baixar diretrizes para a proteção da população dos possíveis efeitos

indevidos inerentes à utilização dos raios-x diagnósticos, visando
minimizar os riscos e maximizar os benefícios desta prática

 Estabelecer parâmetros e regulamentar ações para o controle das

exposições médicas, ocupacionais e do público, decorrentes das
práticas com raios-x diagnósticos.

 Estabelecer requisitos para o licenciamento e a fiscalização dos

serviços que realizam procedimentos radiológicos médicos e
odontológicos.
 CAMPO DE APLICAÇÃO

Este Regulamento deve ser adotado em todo o território

nacional pelas pessoas jurídicas e físicas, de direito privado
e público, envolvidas com:

 a) A produção e comercialização de equipamentos de

raios-x diagnósticos, componentes e acessórios.
 b) A prestação de serviços que implicam na utilização
raios-x diagnósticos para fins médicos e odontológicos.
 c) A utilização dos raios-x diagnósticos nas atividades de
pesquisa biomédica e de ensino.
 AUTORIDADE REGULATÓRIA
 A Secretaria de Vigilância Sanitária do Ministério da
Saúde e os órgãos de Vigilância Sanitária dos Estados,
do Distrito Federal e dos Municípios, aqui designados de
autoridades sanitárias, adotarão as medidas cabíveis
para assegurar o cumprimento deste Regulamento.

 Compete às autoridades sanitárias dos Estados, do

Distrito Federal e dos Municípios o licenciamento dos
serviços que empregam os raios-x diagnósticos, assim
como a fiscalização do cumprimento deste Regulamento.
 EQUIPAMENTO INTRA ORAL
Todos os equipamentos de raios-x
odontológico devem atender aos seguintes
requisitos:
 Tensão: maior ou igual a 50 Kv ( 60 a 70 Kv);
 Colimação: sistema de colimação para limitar o
campo de Raio X ao mínimo necessário;
 Distância foco-pele: possuir um localizador de
extremidade de saída aberta para posicionar o
feixe e limitar a distância foco-pele (18 a 25 cm)
 DURAÇÃO DA EXPOSIÇÃO
A duração da exposição pode ser indica em
termos de tempo.;
 O sistema de exposição deve ser eletrônico
e não deve permitir exposição com duração
superior a 5s;
O botão disparador deve ser instalado em
uma cabine de proteção ou de modo que o
operador fique a uma distancia de pelo
menos 2m do cabeçote.
 DIRETRIZES
BÁSICAS DE
PROTEÇÃO
RADIOLÓGICA

RADIODIAGNÓSTICO
ODONTOLÓGICO
 PROTEÇÃO DO OPERADOR
E EQUIPE
 A repetição de exame deve ser evitada por meio do
uso da técnica correta de exposição e de um
processamento confiável e consistente.
 Equipamento Cefalométrico (panorâmico) deve ser
operado dentro de uma cabine ou biombo fixo de
proteção com visor apropriado ou sistema de
televisão;
 Equipamento intra oral, deve ser usado
posicionadores para evitar que o paciente segure o
filme;
 PROTEÇÃO DO OPERADOR E
EQUIPE
A extremidade do localizador deve ser
colocado o mais próximo possível da pele do
paciente para garantir tamanho do campo de
visão;
O técnico deve observar e ouvir o paciente
durante a exposição;
Obrigatório o uso de vestimenta pumblífera
para o paciente e acompanhante
(equivalente a 0,25 mm/ Pb).
 PROTEÇÃO DO OPERADOR E
EQUIPE
 O operador ou qualquer membro da equipe
não deve colocar-se na direção do feixe
primário, nem segurar o cabeçote ou o
localizador durante as exposições.

 Somente o operador e o paciente podem

permanecer na sala de exame durante as
exposições.
 PROTEÇÃO DO PÚBLICO
 a) O titular deve demonstrar através de levantamento
radiométrico que os níveis de radiação produzidos
atendem aos requisitos de restrição de dose
estabelecidos neste Regulamento.

 b) O acesso à sala onde exista aparelho de raios-x deve

ser limitado durante os exames radiológicos.

 c) Uma sala de raios-x não deve ser utilizada

simultaneamente para mais que um exame radiológico.
 PROCESSAMENTO DO FILME
 a) Devem ser seguidas as recomendações do fabricante com
respeito à concentração da solução, temperatura e tempo de
revelação, deve ser afixada na parede da câmara uma tabela de
tempo e temperatura de revelação;

 As soluções devem ser regeneradas ou trocadas quando necessário,

de acordo com as instruções do fabricante.

 Não devem ser utilizados filmes ou soluções de processamento com

prazo de validade expirado.

 A câmara escura e as cubas de revelação devem ser mantidas

limpas.
REQUISITOS ESPECÍFICOS PARA
RADIOLOGIA ODONOTOLÓGICA
Os estabelecimentos que empregam os
Raios-X Odontológico devem obedecer as exigências
definidas em lei.

Estabelece os requisitos básicos de proteção

radiológica em radiodiagnóstico e disciplina, a prática
com Raios-X para fins diagnósticos e
intervencionistas, visando a defesa da saúde dos
pacientes, dos profissionais envolvidos e do público
em geral.
 AMBIENTES

O equipamento de Raios-X intra oral, deve

ser instalado no consultório ou sala com
dimensões suficientes para permitir a equipe
manter-se á distância de no mínimo 2m do
cabeçote;
O equipamento de raios-x entra oral, deve
ser instalado em sala específica, atendendo
aos mesmos requisitos do radiodiagnóstico
médico.
 AMBIENTES
As salas equipadas com aparelhos de
raios-x devem dispor de:
 Quadro com orientação radiológica, em lugar
visível;
 Para cada equipamento deve haver uma
vestimenta pumblífera que garanta proteção
do tronco, tireoide e gônadas do paciente;
 Possuir instalações para processamento e
revelação dos filmes;
PLACAS DE ORIENTAÇÕES
PLACAS DE ORIENTAÇÕES
PLACAS DE ORIENTAÇÕES
SÍMBOLO DA RADIOLOGIA
 SIGNIFICADO DOS
ELEMENTOS DO SÍMBOLO
De acordo com a resolução CONTER Nº06, de 13 de maio de 2005, o
símbolo dos Técnicos e Tecnólogos e de todos os profissionais das
Técnicas radiológicas é o mesmo.

 TRIFÓLIO – representa o símbolo internacional indicativo da

presença de radiação ionizante na cor roxo;
 BASTÃO – representa o poder daquele que tem a formação
profissional, o conhecimento técnico e científico das aplicações das
técnicas radiológicas;
 SERPENTE- representa a ciência, a sabedoria e a transmissão do
conhecimento compreendido de forma sábia;
 ÁTOMO - simboliza a energia;
 ENGRENAGEM - simboliza as áreas industriais;
