Capítulo 2

Universidade Federal de Pelotas Resistência dos Materiais I
Resistência dos Materiais I

Centro de Engenharias Estruturas II

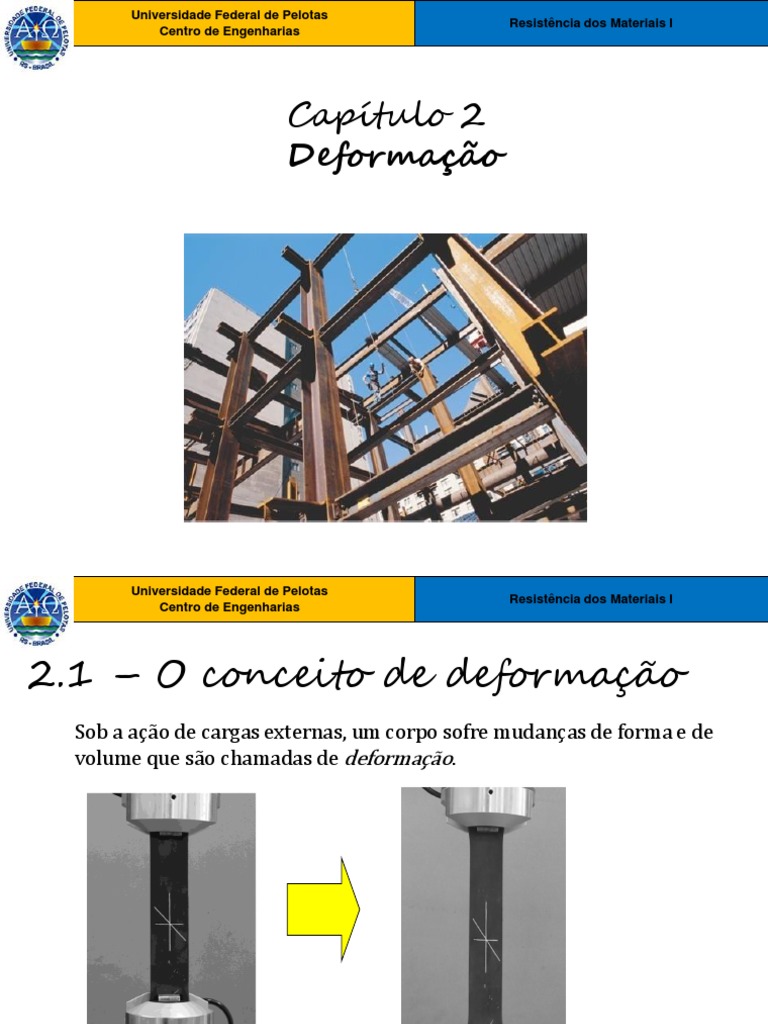

Capítulo 2
Deformação
2.1 – O conceito de deformação

Sob a ação de cargas externas, um corpo sofre mudanças de forma e de
volume que são chamadas de deformação.
Note as posições antes e depois de três segmentos de reta, onde o material está
submetido à tensão.
Tipos de deformação
Deformação específica axial:  Deformação específica angular: 
Deformação é a mudança de posição relativa entre os pontos de um corpo.

Deformação específica axial

O alongamento ou contração de um segmento de reta por unidade de
comprimento é chamando denominado deformação específica axial ou
normal
A deformação normal média é definida como
L ' L  ε positivo ⟶reta se alonga
 méd  
L L ε negativo ⟶reta se contrai
Se a deformação axial for

conhecida, então o comprimento
final é:
L '  1    L
 ⟶deslocamento
Os alongamentos são
considerados como positivos.
Os encurtamentos são
considerados como negativos.
L ' L 
 
L L
Unidades
Variação de comprimento
Deformação específica axial 
Comprimento inicial
Deformação específica axial  Número puro (sem unidades )
• Deformação específica axial: números muito pequenos ~ 0,000480

• Para facilitar a notação: 480 m/m (micrometro por metro = 10-6 m/m)
• Ou simplesmente: 480  (micros)
• Deformações maiores ~ 0,002 (deformação de escoamento do aço)
• Outra forma usual: 2 %o ( em unidades por mil)
• Outra forma possível: 2 mm/m (em milímetros por metro)
Deformação específica angular por

corte ou por cisalhamento

 nt   
2

Unidades: radianos = rad     nt
2
Componentes cartesianas de deformação

Elemento orientado segundo um sistema
de referência cartesiano ortogonal.
Componentes de deformação específica axial:
deformações normais causam uma

mudança no volume
Componentes de deformação específica angular:
deformações por cisalhamento provocam uma

mudança em sua forma
Exemplo 1-
Uma chapa é deformada até a forma representada pelas linhas tracejadas
mostradas na figura ao lado. Se, nessa forma deformada, as retas
horizontais na chapa permanecerem horizontais e seus comprimentos não
mudarem, determine (a) a deformação normal ao longo do lado AB e (b) a
deformação por cisalhamento média da chapa em relação aos eixos x e y.
(a) a deformação normal ao longo do lado AB:

A reta AB, coincidente com o eixo y, torna-se a reta AB’ após a deformação.
Logo, o comprimento da reta é:
AB '  250  22  32  248,018 mm
Portanto, a deformação normal média para AB é:

AB ' AB 248,018  250
  AB méd  
AB 250
  AB méd  7,93103 
O sinal negativo indica que a deformação causa uma contração de AB.
(b) a deformação por cisalhamento média da chapa em relação aos eixos x e y.

Como observado, o ângulo BAC entre os lados da chapa, em relação aos
eixos x, y, que antes era 90°, muda para θ ’ devido ao deslocamento de B
para B’.
Visto que  xy  2   ' , então  xy é o ângulo mostrado na figura. Assim,
 xy 
1
 tg 
3mm 

 250mm  2mm 
 xy  0,0121 rad
Exercício de fixação
1)O comprimento de uma fita elástica delgada não esticada é 375mm. Se a
fita for esticada ao redor de um cano de diâmetro externo 125mm,
determine a deformação normal média na fita. Respostas:  0,0472
2) Os dois cabos estão interligados em A. Se a força P provocar um

deslocamento horizontal de 2mm no ponto em A, determine a deformação
normal desenvolvida em cada cabo.
 0,0058
3)A viga rígida é sustentada por um pino em A e pelos cabos BD e CE. Se a

carga P aplicada à viga for deslocada 10mm para baixo, determine a
deformação normal desenvolvida nos cabos CE e BD.
Respostas:
CE  0,00178  BD  0,00143
4)A chapa retangular é submetida à deformação mostrada pelas linhas

tracejadas. Determine as deformações normais médias ao longo da diagonal
AC e do lado AB. Respostas:  AC  0,0097  AB  0,0002
5)A forma original da peça de borracha é retangular e ela é submetida à

deformação mostrada nas linhas tracejadas. Determine a deformação
normal média ao longo do lado AD e da diagonal DB.
Respostas:  AD  0,000028 e  DB  0,0068
6) O quadrado deforma-se até chegar à posição mostrada pelas linhas

tracejadas. Determine a deformação normal média ao longo das diagonais
AB e CD, a deformação por cisalhamento de seus cantos A e B. O lado D’B’
permanece horizontal.
Respostas:
 AB  0,00161 e CD  0,126
 A  0,0262 rad e  B  0,205 rad

7)O material é distorcido até a posição tracejada, como mostra a figura.

Determine a deformação normal média que ocorre ao longo das diagonais
AD e CF, a deformação por cisalhamento em A.
Respostas:
 AD  0,0579 e CF  0,0347
 A  0,0798 rad
8)O bloco é deformado até a posição mostrada pelas linhas tracejadas.

Determine a deformação por cisalhamento nos cantos C e D.
Respostas:
 C  0,137rad e  D  0,137rad
