FLANGES E ADAPTADORES

CONFORME NORMAS:

API 6A

FLANGES , ADAPTADORES E CARRETEIS

API 17D

e ngemant - Industrial e Comercial Ltda

Quem é engemant ?
Fundada em março de 1991, a Engemant teve como principal objetivo, atender ao mercado nacional fornecendo peças de
alta precisão sob encomenda.
Em resposta à excelência de seus serviços, a Engemant obteve o reconhecimento de seus clientes e com sua filosofia de
constante atualização tecnológica, não tardou a fornecer equipamentos para a ÁREA PETROLÍFERA e para a INDÚSTRIA
NUCLEAR, tendo hoje realizado várias obras de alta qualificação técnica em PROJETOS, FABRICAÇÃO, SOLDAGEM e
MONTAGEM de EQUIPAMENTOS MECÂNICOS e ELETROMECÂNICOS fornecidas para este mercado, sempre utilizando
as mais modernas técnicas de Engenharia e Qualidade.

Sistema da Qualidade e Conformidade com Normas Técnicas

Todo produto fabricado pela Engemant, segue rigorosamente o requerido na Norma NBR ISO 9001 e todos os
procedimentos em que normas de conformidade são aplicáveis. Segue abaixo alguma referência:
- API 6B, API 6BX, API 17D e ASME/ANSI B16.20 para Flanges.
-API 6A, API 17D e ASME/ANSI B16.5 para Junta Tipo Anéis.
- API 6A, ASTM A182, AISI/SAE, ABNT e outras para materiais.

O que é um FLANGE ?
Constitui-se em um elemento estacionário utilizado como terminação de uma linha tubular, projetado para unir-se a seu par e
assim formar um conjunto capaz de permitir a passagem, redução ou bloqueio de uma linha, resistindo à pressão solicitada.
Um flange deve ter as seguintes características:
- Ser fabricado em material resistente à corrosão externa.
- Resistir a a temperatura, pressão e a corrosão interna (resistência química).
- Ter capacidade de retenção de tensões.
FORÇA DO
- Ter custo acessível. PARAFUSO
- Facilidade de manutenção.
FORÇA HIDROSTATICA
- Atender a expectativa de vida útil do serviço. FINAL

Como atuam os FLANGES ? BLOW OUT

Ao ser comprimido pela força exercida nos parafusos, o Flange

deve ter capacidade de deformar a junta tipo anel fazendo com que
JUNTA
ela ocupe as imperfeições existentes na área de vedação (Grooves), ANEL
prevenindo assim a saída do fluido.
Para garantir a vida útil esperada da montagem dos Flanges, é
importante que as superfícies vedadas estejam permanentemente
sob altas tensões, tensões estas que certifiquem que não haverá
vazamentos.
Para que isto ocorra, a resultante do torque dos parafusos na junta tipo anel deve ser superior à força hidrostática produzida
pela pressão interna do sistema, que age para separar os Flanges.

Identificação dos Materiais

Todos os flanges fabricados pela Engemant são identificados conforme requerido nas normas API 6A e 17D.

2
 Tipos de FLANGES e ADAPTADORES
BC
HL
B

LN
FLANGE PARA SOLDA
Também conhecido como Welding Nec este tipo de flange possui um pescoço
localizado no lado oposto à face de vedação com um ângulo oblíquo para soldar
ao tubo correspondente ou à peças de transição.
Exemplo de Pedido: Flange para Solda Tipo 6B 2 9/16" 5000 PSI.
Veja dimensões nas Tabelas I e II.
T

OD

BC

FLANGE CEGO
Chamado também Blind Flange, caracteriza-se por ser um flange sem furo
central, usado para fechar completamente uma terminação flangeada ou uma
T

conexão de saída.
Exemplo de Pedido: Flange Cego Tipo 6BX 2 9/16" 10000 PSI
Veja dimensões nas Tabelas I e II.

OD

OD
BC FLANGE DE TESTE
Caracteriza-se por ser um flange com um furo central com rosca na ponta, usado
para fechar uma terminação flangeada utilizando a rosca como tomada de
pressão. Usado para testes hidrostáticos de equipamentos e linhas tubulares.
Exemplo de Pedido: Flange de Teste Tipo 6BX 4 9/16" 15000 PSI
Veja dimensões nas Tabelas I e II.
T

BC

FLANGE DE MANUSEIO E TESTE

É um flange de teste com furo roscado para tomada de pressão provido de olhal
para manuseio de equipamentos e/ou arraste de linhas. Pode ser fornecido em
diversas capacidades de tração, de acordo com o peso da linha a ser arrastada.
Estes dados definem a manilha a ser utilizada. O diâmetro do furo do olhal é
fornecido de acordo com a especificação da manilha.
T

Exemplo de Pedido: Flange de Manuseio e Teste Tipo 6BX 7 1/16" 10000 PSI,
Cap. 25T Dimensões nas Tabelas I e II.

OD

3
 Tipos de FLANGES e ADAPTADORES

OD
BC

FLANGE ROSCADO
Também conhecido como Threaded Flange ,contem uma face de vedação de
um lado e uma rosca fêmea do outro, com a finalidade de unir as conexões
flangeadas com as terminações roscadas.

T
Exemplo de Pedido: Flange Roscado tipo 6B 2 9/16" 2000 PSI
Dimensões nas tabelas I e II.

FLANGE ROTATIVO
Chamado também Swivel Flange, consiste na montagem de um Cubo
central com um Flange livre para girar sobre este Cubo. O Flange
giratório contem furos para parafusos. O Cubo central contem um T
Groove para assentamento da Junta Anel de vedação.
Exemplo de Pedido: Flange Rotativo tipo 17SV 2 9/16" 5000 PSI
Dimensões nas tabelas I e II. B
BC
OD

OD

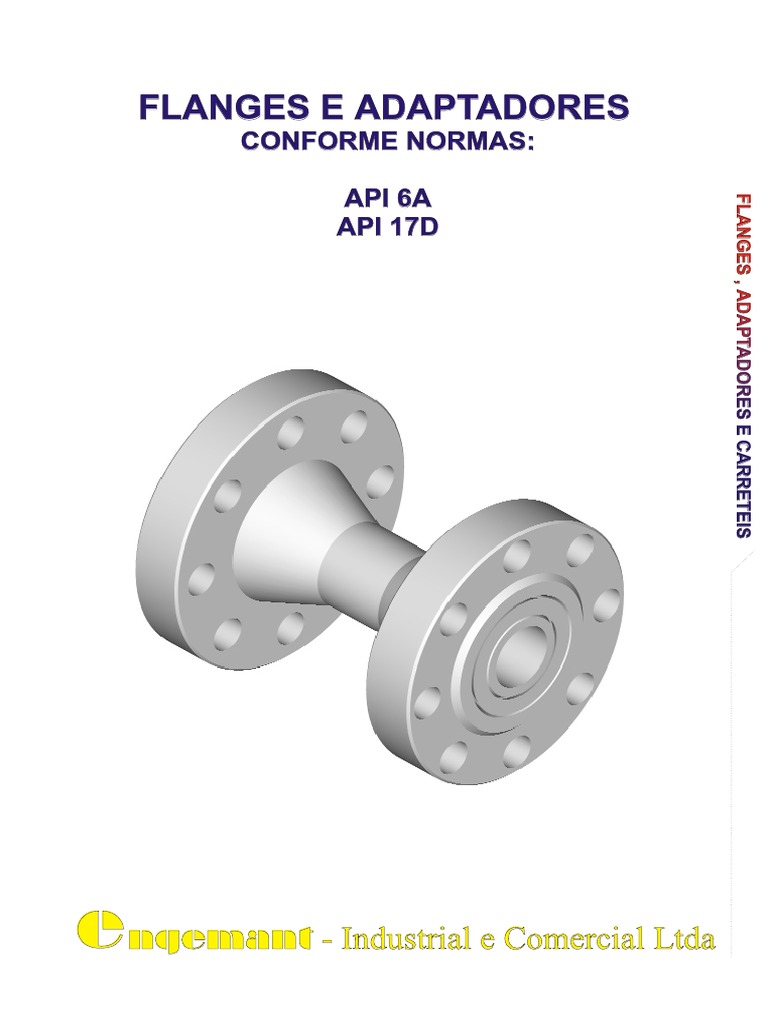

ADAPTADOR FLANGE / FLANGE ( CARRETEL ) B

Possibilidade de combinação entre os flanges das Tabelas I e II conforme
especificação do cliente, podendo ser tipo "carretel" (os dois flanges com o mesmo
diâmetro nominal) ou de redução. A dimensão "comprimento" deverá ser definida
em função da necessidade do usuário.
Veja dimensões nas tabelas I e II.
Exemplo de Pedido:
Adaptador Flange Tipo 6B 4 1/16" 3000 PSI para Flange Tipo 6B 2 9/16" 3000 PSI CO
MP
R.
T

ADAPTADOR FLANGE / CUBO (engeloc)

Possibilidade de combinação entre os Flanges das Tabelas I e II com os Cubos
OD

Engeloc (ver nossso catálogo "Braçadeiras Engeloc, Cubos e Selos"), conforme

especificação do cliente.
Veja dimensões nas tabelas I e II.
Exemplo de Pedido:
Adaptador Flange Tipo 6BX 4 1/16" 10000 PSI para Cubo Engeloc 5ENG46.

4
 Tabela I- Principais Dimensões dos Flanges
CLASSE DE PRESSÃO: 2000 PSI
GERAL COM PESCOÇO PARA SOLDA
QT.
DN TIPO ANEL OD T BC B LN HL B
ESTOJOS
pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm
2 1/16 6B R OU RX 23 6,50 165,10 1,31 33,27 5,00 127,00 2,09 53,08 3,19 81,02 2,38 60,45 2,10 53,34 8
2 9/16 6B R OU RX 26 7,50 190,50 1,44 36,57 5,88 149,35 2,59 65,78 3,44 87,37 2,88 73,15 2,50 63,50 8
3 1/8 6B R OU RX 31 8,25 209,55 1,56 39,62 6,62 168,14 3,22 81,78 3,56 90,42 3,50 88,90 3,10 78,74 8
4 1/16 6B R OU RX 37 10,75 273,05 1,81 45,97 8,50 215,90 4,28 108,71 4,31 109,47 4,50 114,30 4,06 103,12 8
5 1/8 6B R OU RX 41 13,00 330,20 2,06 52,32 10,50 266,70 5,16 131,06 4,81 122,17 5,56 122,17 4,84 122,94 8
7 1/16 6B R OU RX 45 14,00 355,60 2,19 55,62 11,50 292,10 7,16 181,86 4,94 125,47 6,63 168,40 5,79 147,07 12
9 6B R OU RX 49 16,50 419,10 2,50 63,5 13,75 349,25 9,03 229,36 5,56 141,22 8,63 219,20 7,84 199,14 12
11 6B R OU RX 53 20,00 508,00 2,81 71,37 17,00 431,80 11,03 280,16 6,31 160,27 10,75 273,05 9,78 248,41 16
13 5/8 6B R OU RX 57 22,00 558,80 2,94 74,67 19,25 488,95 13,66 346,96 --- --- --- --- --- --- 20
16 3/4 6B R OU RX 65 27,00 685,80 3,31 84,07 23,75 603,25 16,78 426,21 --- --- --- --- --- --- 20
21 1/4 6B R OU RX 73 32,00 812,80 3,88 98,55 28,50 723,90 21,28 540,51 --- --- --- --- --- --- 20
26 3/4 6BX BX 167 41,00 1041,40 4,97 126,23 37,50 952,50 26,78 680,21 --- --- --- --- --- --- 24
30 6BX BX 303 44,19 1122,42 5,28 134,11 40,94 1039,87 30,03 762,76 --- --- --- --- --- --- 32
CLASSE DE PRESSÃO: 3000 PSI
GERAL COM PESCOÇO PARA SOLDA QT.
DN TIPO ANEL OD T BC B LN HL B ESTOJOS
pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm
2 1/16 6B R OU RX 24 8,50 215,90 1,81 45,97 6,50 165,10 2,09 53,08 4,31 109,47 2,38 60,45 1,97 50,04 8
2 9/16 6B R OU RX 27 9,62 244,34 1,94 49,27 7,50 190,50 2,59 65,78 4,44 112,77 2,88 73,15 2,35 59,69 8
3 1/8 6B R OU RX 31 9,50 241,30 1,81 45,97 7,50 190,50 3,22 81,78 4,31 109,47 3,50 88,90 2,93 74,42 8
4 1/16 6B R OU RX 37 11,50 292,10 2,06 52,32 9,25 234,95 4,28 108,71 4,81 122,17 4,50 114,30 3,86 98,04 8
5 1/8 6B R OU RX 41 13,75 349,25 2,31 58,67 11,00 279,40 5,16 131,06 5,31 134,87 5,56 141,22 4,84 122,94 8
7 1/16 6B R OU RX 45 15,00 381,00 2,50 63,50 12,50 317,50 7,16 181,86 5,81 147,57 6,63 168,40 5,79 147,07 12
9 6B R OU RX 49 18,50 469,90 2,81 71,37 15,50 393,70 9,03 229,36 6,69 169,92 8,63 219,20 7,47 189,74 12
11 6B R OU RX 53 21,50 546,10 3,06 77,72 18,50 469,90 11,03 280,16 7,56 192,02 10,75 273,05 9,34 237,24 16
13 5/8 6B R OU RX 57 24,00 609,60 3,44 87,37 21,00 533,40 13,66 346,96 --- --- --- --- --- --- 20
16 3/4 6B R OU RX 66 27,75 704,85 3,94 100,07 24,25 615,95 16,78 426,21 --- --- --- --- --- --- 20
20 3/4 6B R OU RX 74 33,75 857,25 4,75 120,65 29,50 749,30 20,78 527,81 --- --- --- --- --- --- 20
26 3/4 6BX BX 168 43,38 1101,85 6,34 161,04 39,38 1000,25 26,78 680,21 --- --- --- --- --- --- 24
30 6BX BX 303 46,68 1185,67 6,58 167,13 42,94 1090,67 30,03 762,76 --- --- --- --- --- --- 32
CLASSE DE PRESSÃO: 5000 PSI
GERAL COM PESCOÇO PARA SOLDA
DN TIPO ANEL OD T BC B LN HL B QT.
pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm ESTOJOS
2 1/16 6B R OU RX 24 8,50 215,90 1,81 45,97 6,50 165,10 2,09 53,08 4,31 109,47 2,38 60,45 1,72 43,68 8
2 9/16 6B R OU RX 27 9,62 244,34 1,94 49,27 7,50 190,50 2,59 65,78 4,44 112,77 2,88 73,15 2,16 54,86 8
3 1/8 6B R OU RX 35 10,50 266,70 2,19 55,62 8,00 203,20 3,22 81,78 4,94 125,47 3,50 88,90 2,65 67,31 8
4 1/16 6B R OU RX 39 12,25 311,15 2,44 61,97 9,50 241,30 4,28 108,71 5,19 131,82 4,50 114,30 3,47 88,13 8
5 1/8 6B R OU RX 44 14,75 374,65 3,19 81,02 11,50 292,10 5,16 131,06 6,44 163,57 5,56 141,22 4,34 110,23 8
7 1/16 6B R OU RX 46 15,50 393,70 3,62 91,94 12,50 317,50 7,16 181,86 7,13 181,10 6,63 168,40 5,22 132,58 12
9 6B R OU RX 50 19,00 482,60 4,06 103,12 15,50 393,70 9,03 229,36 8,81 223,77 8,63 219,20 6,84 173,73 12
11 6B R OU RX 54 23,00 584,20 4,69 119,12 19,00 482,60 11,03 280,16 10,44 265,17 10,75 273,05 8,53 216,66 12
13 5/8 6BX BX 160 26,50 673,10 4,44 112,77 23,25 590,55 13,66 346,96 --- --- --- --- --- --- 16
16 3/4 6BX BX 162 30,38 771,65 5,13 130,30 26,62 676,14 16,78 426,21 --- --- --- --- --- --- 16
18 3/4 6BX BX 163 35,62 904,74 6,53 165,86 31,62 803,14 18,78 477,01 --- --- --- --- --- --- 20
21 1/4 6BX BX 165 39,00 990,60 7,12 180,84 34,88 885,95 21,28 540,51 --- --- --- --- --- --- 24
2 1/16 17SS BX 152 8,50 215,90 1,81 45,97 6,50 165,10 2,09 53,08 4,31 109,47 2,38 60,45 1,69 42,92 8
2 9/16 17SS BX 153 9,62 244,34 1,94 49,27 7,50 190,50 2,59 65,78 4,44 112,77 2,88 73,15 2,13 54,10 8
3 1/8 17SS BX 154 10,50 266,70 2,19 55,62 8,00 203,20 3,09 78,48 4,94 125,47 3,50 88,50 2,62 66,54 8
4 1/16 17SS BX 155 12,25 311,15 2,44 61,97 9,50 241,30 4,09 103,88 5,19 131,82 4,50 114,30 3,44 87,37 8
5 1/8 17SS BX 169 14,75 374,65 3,19 81,02 11,50 292,10 5,16 131,06 6,44 163,57 5,56 141,22 4,31 109,47 8
7 1/16 17SS BX 156 15,50 393,70 3,62 91,94 12,50 317,50 7,09 180,08 7,13 181,10 6,63 168,40 5,19 131,82 12
9 17SS BX 157 19,00 482,60 4,06 103,12 15,50 393,70 9,03 229,36 8,81 223,77 8,63 219,20 6,81 172,97 12
11 17SS BX 158 23,00 584,20 4,69 119,12 19,00 482,60 11,03 280,16 10,44 265,17 10,75 273,05 8,50 215,90 12
2 1/16 17SV BX 152 8,50 215,90 2,63 66,80 6,50 165,01 2,06 52,38 --- --- --- --- --- --- 8
2 9/16 17SV BX 153 9,62 244,34 2,60 66,09 7,50 190,50 2,56 65,08 --- --- --- --- --- --- 8
3 1/8 17SV BX 154 10,50 266,70 2,70 68,63 8,00 203,20 3,12 79,37 --- --- --- --- --- --- 8
4 1/16 17SV BX 155 12,25 311,15 3,07 78,15 9,50 241,30 4,06 103,18 --- --- --- --- --- --- 8
5 1/8 17SV BX 169 14,75 374,65 3,18 80,82 11,50 292,10 5,12 130,17 --- --- --- --- --- --- 8
7 1/16 17SV BX 156 15,50 393,70 4,65 118,16 12,50 317,50 7,06 179,38 --- --- --- --- --- --- 12
9 17SV BX 157 19,00 482,60 5,51 140,03 15,50 393,70 9,00 228,60 --- --- --- --- --- --- 12
11 17SV BX 158 22,00 558,80 5,42 137,76 19,00 482,60 11,00 279,40 --- --- --- --- --- --- 12

CLASSE DE PRESSÃO: 10000 PSI

GERAL COM PESCOÇO PARA SOLDA QT.
DN TIPO ANEL OD T BC B LN HL B ESTOJOS
pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm
1 13/16 6BX BX 151 7.38 187,45 1,66 42,16 5,75 146,05 1,84 46,73 4,05 102,87 2,56 65,02 1,84 46,73 8
2 1/16 6BX BX152 7.88 200,15 1,73 43,94 6,25 158,75 2,09 53,08 4,30 109,22 2,94 74,67 2,09 53,08 8
2 9/16 6BX BX153 9.12 231,64 2,02 51,30 7,25 184,15 2,59 65,78 4,87 123,69 3,62 91,94 2,59 65,78 8
3 1/16 6BX BX154 10.62 269,74 2,30 58,42 8,50 215,90 3,09 78,48 5,48 139,19 4,34 110,23 3,09 78,48 8
4 1/16 6BX BX155 12.44 315,97 2,77 70,35 10,19 258,82 4,09 103,88 6,49 164,84 5,75 146,05 4,09 103,88 8
5 1/8 6BX BX169 14.06 357,12 3,12 79,24 11,81 299,97 5,16 131,06 7,30 185,42 7,19 182,62 5,16 131,06 12
7 1/16 6BX BX 156 18.88 265,45 4,06 103,12 15,88 403,35 7,09 180,08 9,73 247,14 10,00 254,00 7,09 180,08 12
9 6BX BX 157 21.75 552,45 4,88 123,95 18,75 476,25 9,03 229,36 10,25 260,35 12,88 327,15 9,03 229,36 16
11 6BX BX 158 25.75 654,05 5,56 141,22 22,25 565,15 11,03 280,16 11,63 295,40 15,75 400,05 11,03 280,16 16
13 5/8 6B X BX 159 30.25 768,35 6,62 168,14 26,50 673,10 13,66 346,96 13,56 344,42 19,50 495,30 13,66 346,96 20
16 ¾ 6B X BX 162 34.31 871,47 6,62 168,14 30,56 776,22 16,78 426,21 12,47 316,73 23,69 601,72 16,78 426,21 24
18 ¾ 6BX BX 164 40.94 1039,87 8,78 223,01 36,44 925,57 18,78 477,01 --- --- --- --- --- --- 24
21 ¼ 6BX BX 166 45.00 1143,00 9,50 241,30 40,25 1022,35 21,28 540,51 --- --- --- --- --- --- 24
1 13/16 17SV BX 151 7.38 187,45 2,65 67,31 5,75 146,05 1,81 45,97 --- --- --- --- --- --- 8
2 1/16 17SV BX152 7.88 200,15 2,65 67,31 6,25 158,75 2,06 52,32 --- --- --- --- --- --- 8
2 9/16 17SV BX153 9.12 231,64 2,67 67,81 7,25 184,15 2,56 65,02 --- --- --- --- --- --- 8
3 1/16 17SV BX154 10.62 269,74 3,03 76,96 8,50 215,90 3,06 77,72 --- --- --- --- --- --- 8
4 1/16 17SV BX155 12.44 315,97 3,65 92,71 10,19 258,82 4,06 103,12 --- --- --- --- --- --- 8
5 1/8 17SV BX169 14.06 357,12 4,10 104,14 11,81 299,97 5,12 130,04 --- --- --- --- --- --- 12
7 1/16 17SV BX 156 18.88 265,45 5,32 135,12 15,88 403,35 7,06 179,32 --- --- --- --- --- --- 12
9 17SV BX 157 21.75 552,45 6,38 162,05 18,75 476,25 9,00 228,80 --- --- --- --- --- --- 16
11 17SV BX 158 25.75 654,05 7,27 184,65 22,25 565,15 11,00 279,40 --- --- --- --- --- --- 16
13 5/8 17SV BX 159 30.25 768,35 8,65 219,71 26,50 673,10 13,62 345,94 --- --- --- --- --- --- 20

5
 Tabela II - Principais Dimensões dos Flanges
CLASSE DE PRESSÃO: 15000 PSI
GERAL COM PESCOÇO PARA SOLDA
QT.
DN TIPO ANEL OD T BC B LN HL B ESTOJOS
pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm
1 13/16 6BX BX 151 8,19 208,02 1,78 45,21 6,31 160,27 1,84 46,73 4,24 107,69 2,81 71,37 1,84 46,73 8
2 1/16 6BX BX152 8,75 222,25 2,00 50,80 6,88 174,75 2,09 53,08 4,77 121,15 3,25 82,59 2,09 53,08 8
2 9/16 6BX BX153 10.00 254,00 2,25 57,15 7,88 200,15 2,59 65,78 5,22 132,58 3,94 100,07 2,59 65,78 8
3 1/16 6BX BX154 11,31 287,27 2,53 64,26 9,06 230,12 3,09 78,48 5,89 149,60 4,81 122,17 3,09 74,48 8
4 1/16 6BX BX155 14,19 360,42 3,09 78,48 11,44 290,57 4,09 103,88 7,00 177,80 6,25 158,75 4,09 103,88 8
5 1/16 6BX BX169 16,50 419,10 3,88 98,55 13,50 342,90 5,16 131,06 8,35 212,09 7,88 200,15 5,16 131,06 16
7 1/16 6BX BX156 19,88 504,95 4,69 119,12 16,88 428,75 7,09 180,08 9,97 253,23 10,88 276,35 7,09 180,08 16
9 6BX BX 157 25,50 647,70 5,75 146,05 21,75 552,45 9,03 229,36 --- --- --- --- --- --- 16
11 6BX BX 158 32,00 812,80 7,38 187,45 28,00 711,20 11,03 280,16 --- --- --- --- --- --- 20
13 5/8 6BX BX 159 34,88 885,95 8,06 204,72 30,38 771,65 13,66 346,96 --- --- --- --- --- --- 20
18 3/4 6BX BX 164 45,75 1162,05 10,06 255,52 40,00 1016,00 18,78 477,01 --- --- --- --- --- --- 20
CLASSE DE PRESSÃO: 20000 PSI
GERAL COM PESCOÇO PARA SOLDA
OD T BC B LN HL B QT.
DN TIPO ANEL ESTOJOS
pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm pol. mm
1 13/16 6BX BX 151 10,12 257,04 2,50 63,50 8,00 203,20 1,84 46,73 5,56 141,22 4,31 109,47 1,84 46,73 8
2 1/16 6BX BX152 11,31 287,27 2,81 71,37 9,06 230,12 2,09 53,08 6,19 157,22 5,00 127,00 2,09 53,08 8
2 9/16 6BX BX153 12,81 325,37 3,12 79,24 10,31 261,87 2,59 65,78 7,10 180,34 5,69 144,52 2,59 65,78 8
3 1/16 6BX BX154 14,06 357,12 3,38 85,85 11,31 287,27 3,09 78,48 7,32 185,92 6,31 160,27 3,09 74,48 8
4 1/16 6BX BX155 17,56 446,02 4,19 106,42 14,06 357,12 4,09 103,88 8,82 224,02 8,12 206,24 4,09 103,88 8
7 1/16 6BX BX156 25,81 655,57 6,50 165,10 21,81 553,97 7,09 180,08 12,90 327,66 13,31 287,27 7,09 180,08 16
9 6BX BX 157 31,69 804,92 8,06 204,72 27,00 685,80 9,03 229,36 --- --- --- --- --- --- 16
11 6BX BX 158 34,75 882,65 8,81 223,77 29,50 749,30 11,03 280,16 --- --- --- --- --- --- 16
13 5/8 6BX BX 159 45,75 1162,05 11,50 292,10 40,00 1016,00 13,66 346,96 --- --- --- --- --- --- 20

Tabela III - Esquema de Montagem dos Flanges

ORDEM ORDEM ORDEM ORDEM
FLANGE SEQUENCIAL ROTACIONAL FLANGE SEQUENCIAL ROTACIONAL

1
5
1 9
5 1-2
3
1-2 3 3-4 7
7 5-6 11
3-4 2
5-6 7-8 2
6 6
7-8 4 9 - 10
10
8 11 - 12
4
8
12
8 12
PARAFUSOS PARAFUSOS

1-2 1-2 1 2
1 2 3-4 13 14
3-4 5-6
9 10 5 6
5-6 7-8
5 6 17 18
7-8 13 14 9 - 10 9 10
9 - 10 3 4 11 - 12 3 4
11 - 12 11 12 13 - 14 15 16
7 8 15 - 16 7 8
13 - 14 17 - 18
15 16 19 20
15 - 16 19 - 20 11 12
16 20
PARAFUSOS PARAFUSOS
1-2 1 2
3-4 17 18
5-6 9 10
1-2 1 2 7-8 25 26
3-4 9 10
17 18 9 - 10 5 6
5-6 5 6 11 - 12 21 22
7-8 13 14 13 - 14 11 12
9 - 10 21 22 15 - 16 29 30
11 - 12 3 4
11 12 17 - 18 3 4
13 - 14 19 20 19 - 20 19 20
15 - 16 7 8 21-22 13 14
17 - 18 15 16 23-24 27 28
19 - 20 23 24
25-26 7 8
24 27-28 23 24
PARAFUSOS 32 29-30 15 16
PARAFUSOS 31-32 31 32

engemant - Industrial e Comercial Ltda.

Rua Nabôr do Rêgo, 600 - Ramos - Rio de Janeiro - RJ - CEP.: 21031-720
Telefax: 0XX21 590-3593, 0XX21 270-5897 E-mail: engemant@uol.com.br
6
