Scania - Unidade Injetora

Sandro Rogério Stoco
www.sandrostoco.com.br

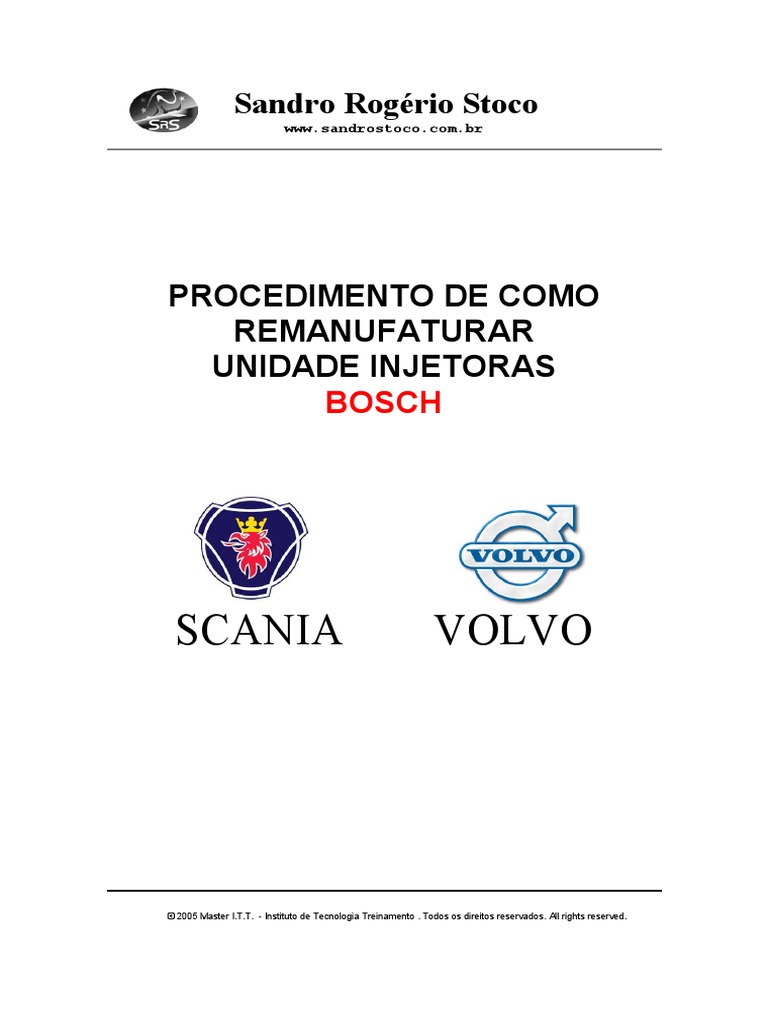

PROCEDIMENTO DE COMO
REMANUFATURAR
UNIDADE INJETORAS
BOSCH
SCANIA VOLVO
© 2005 Master I.T.T. - Instituto de Tecnologia Treinamento . Todos os direitos reservados. All rights reserved.
1) Desmontar e efetuar a limpeza da Unidade

Injetora;
2) Retificar o pino de atracamento e a sede da

carcaça;
Fig 1 - Pino de Atracamento
Fig 2
3) Verificar a folga do pino de atracamento:
* Valor ideal: 13 centésimo
Obs. Com a base magnética e relógio

comparador verifique a folga do pino.
(Figura A)
- Se a folga for MENOR que 13 centésimos,
LIXAR o bujão na parte superior do bujão.
Fig A
( Figura B )
- Se a folga for MAIOR que 13 centésimos,
LIXAR ou APERTAR o bujão da Unidade
Injetora.
Fig B
4) Montagem da unidade injetora
TESTE DE INDUÇÃO S-TRONIC
Fig 7
5) Teste de indução com o S-TRONIC

Valores de Indução:
Volts valores aproximados: Mínimo 4,00 V

Máximo 4,20 V
Ampère: Mínimo 5,50 A

Máximo 5,80 A
Obs:Se o valor de indução for MENOR que

5,50 AMPÉRES – lixar a chapa central do pino de
atracamento.
Fig 8
Obs: Se o valor de indução for MAIOR que

5,80 AMPÈRES – lixar a chapa intermediaria ou apertar
os parafusos da unidade.
Fig 9
6) Valores de Indução para Unidade Injetoras BOSCH-

VOLVO:
Volts valores aproximados: Mínimo 3,80 V

Máximo 4,00 V
Ampère: Mínimo 2,80 A

Máximo 3,00 A
Obs:Se o valor de indução for MENOR que

2,80 AMPÉRES – lixar a chapa central do pino de
atracamento.
Fig 8
Obs: Se o valor de indução for MAIOR que

3,00 AMPÈRES – lixar a chapa intermediaria ou apertar
os parafusos da unidade.
Fig 9
