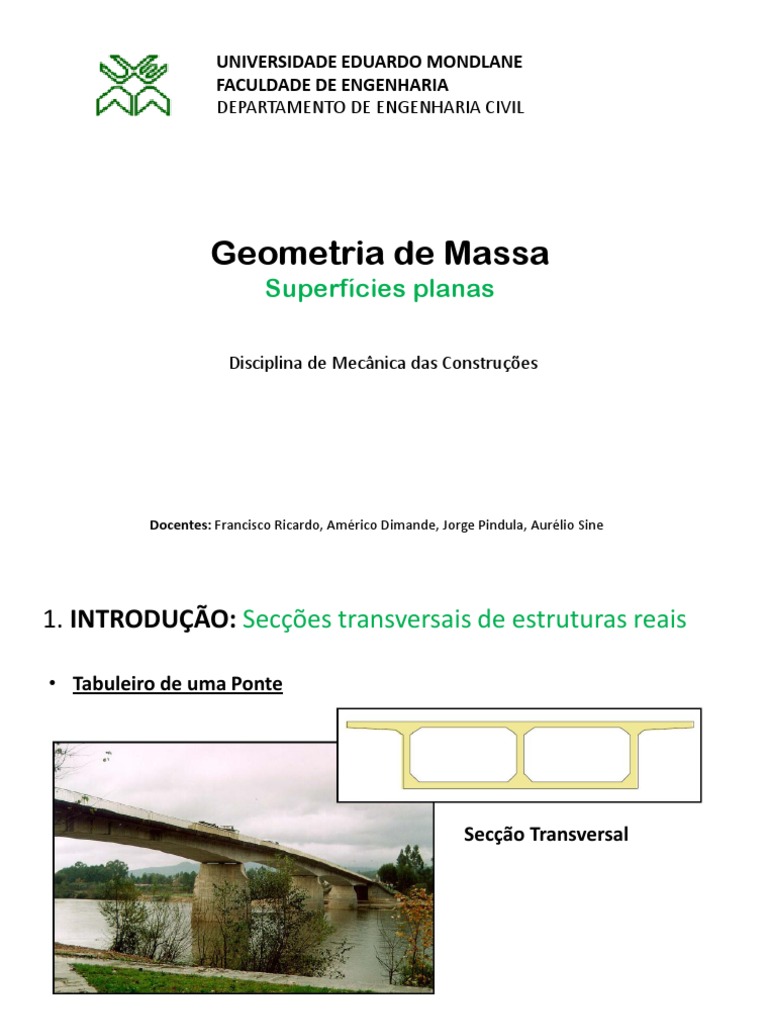

UNIVERSIDADE EDUARDO MONDLANE

FACULDADE DE ENGENHARIA
DEPARTAMENTO DE ENGENHARIA CIVIL

Geometria de Massa
Superfícies planas

Disciplina de Mecânica das Construções

Docentes: Francisco Ricardo, Américo Dimande, Jorge Pindula, Aurélio Sine

1. INTRODUÇÃO: Secções transversais de estruturas reais

• Tabuleiro de uma Ponte

Secção Transversal
1. INTRODUÇÃO: Secções transversais de estruturas reais

• Lajes, Vigas e Pilares

• Teoria das Peças Lineares

2. CENTRO DE GRAVIDADE, CENTRO DE MASSA OU CENTRO DE
PRESSÃO (G)
• Secção geral

• Momentos estáticos (1ª ordem)

- momento estático da secção plana em relação ao eixo y

- momento estático da secção plana em relação ao eixo x

2. CENTRO DE GRAVIDADE, CENTRO DE MASSA OU CENTRO DE
PRESSÃO (G)
• Centro de Gravidade ou Baricentro ”G”

- eixos baricêntricos

• Casos particulares – secções com eixo de simetria

eixo de simetria eixo baricentro porque:

• Características geométricas de algumas secções correntes – Tabelas técnicas
2.1. CENTRO DE GRAVIDADE – Secção Composta (regular)
• Exemplo:

Divisão da figura em sub-figuras simples

eixos gerais

eixos baricêntricos
• Centro de gravidade de secções planas compostas:

n – nº de figuras planas
simples cujos centros de
gravidade são conhecidos

• Secções com aberturas

2.2. CENTRO DE PRESSÃO
2.2. MOMENTOS AXIAIS DE 2ª ORDEM

eixos gerais

Momentos de Inércia

Produto de Inércia
Nota
Momentos de inércia e os produtos de inércia para secções correntes do tipo
seguinte:

Consultar TABELAS TÉCNICAS

• Teorema de Steiner: relação entre momentos de inércia relativos a dois eixos paralelos
• Produtos de inércia: relativos a dois sistemas de eixos paralelos
Exemplo: Determinar os Momentos de Inercia e produto de inércia da figura
rectangular pelo teorema de Steiner

Teorema de
Steiner
• Secção composta (regular)

Eixos paralelos

eixos gerais

eixos baricêntricos de
cada figura simples

• Momentos de Inércia e Produtos de inercia

Exemplo 1:
Exemplo 2:
2.3. RAIO DE GIRAÇÃO
Definição: refere-se à posição da superfície A onde se pode considerar que
concentrando toda a superfície nesse ponto, pode-se obter o mesmo momento
de inercia que essa superfície origina.

Num sistema de eixos OXY, os raios de giração são obtidos por:

2.4. ROTAÇÃO DE EIXOS
• Eixos gerais

eixos gerais iniciais

eixos gerais rodados
de “α”

Momentos e produtos de inércia

• Eixos principais de inércia
Quando Ix'y' = 0 e O ≠ centro de gravidade (G)

Momentos Principais de Inércia

• Eixos principais centrais de inércia

Quando Ix'y' = 0 e O = centro de gravidade (G)
• Casos Particulares: eixos de simetria

i) Um eixo só

Produto de inércia = 0

ii) Dois ou mais eixos

Produtos de inércia = 0
x, y – eixos baricêntricos
CONCLUSÃO:
• todo o eixo de simetria é principal de inércia
• se tivermos 2 eixos de simetria então os eixos são principais centrais
de inércia
