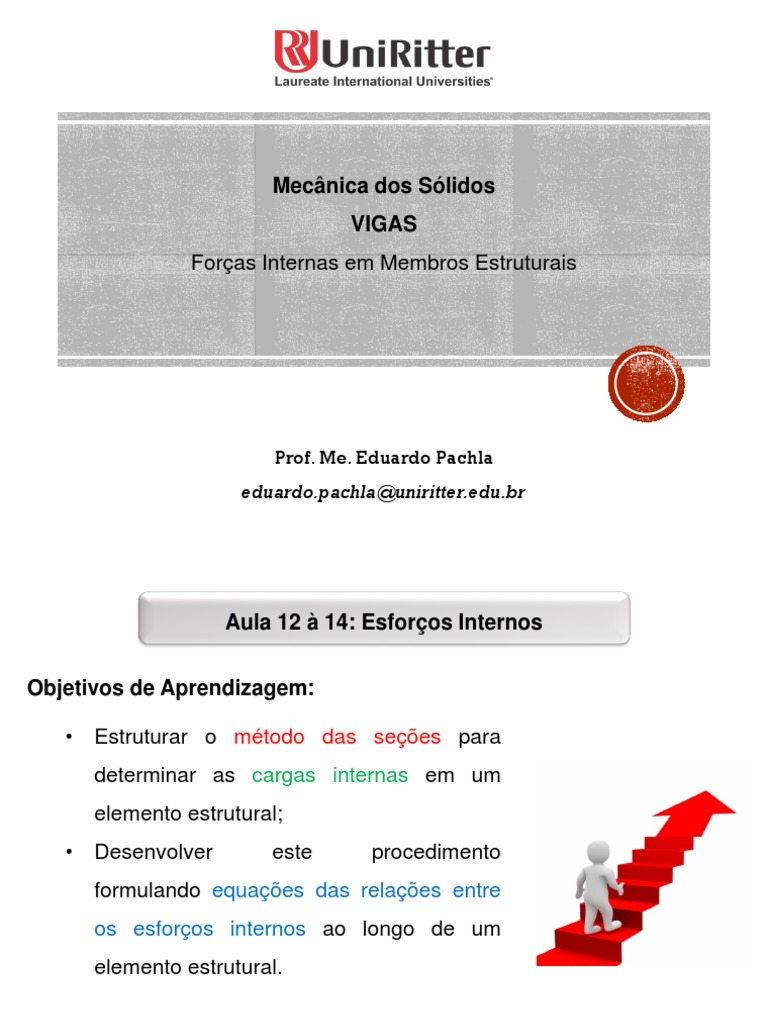

Mecânica dos Sólidos

VIGAS
Forças Internas em Membros Estruturais

Prof. Me. Eduardo Pachla

eduardo.pachla@uniritter.edu.br
 Aula 12 à 14: Esforços Internos

Objetivos de Aprendizagem:

• Estruturar o método das seções para

determinar as cargas internas em um
elemento estrutural;
• Desenvolver este procedimento
formulando equações das relações entre
os esforços internos ao longo de um
elemento estrutural.

2
 Aula 12 à 14: Esforços Internos

Objetivos de Aprendizagem:

• Desenvolver este procedimento

formulando equações que podem ser
representadas de modo que descrevam o
cisalhamento e o momento interno ao
longo de um membro estrutural;

3
Reações de Apoio

4
 Esforços Internos

Para projetar um membro estrutural ou mecânico, é preciso

conhecer as cargas atuando dentro dele, a fim de garantir que o
material possa resistir a essa carga. As cargas internas podem ser
determinadas usando o método das seções. Para ilustrar esse
método veja a Figura:

5
 Esforços Internos

Se as cargas internas que atuam sobre a seção transversal no

ponto B tiverem que ser determinadas, temos que passar uma
seção imaginaria a-a perpendicular ao eixo da viga pelo ponto B e
depois separar a viga em dois segmentos. As cargas internas que
atuam em B serão, então, expostas e se tornarão externas no
diagrama de corpo livre.
6
 Esforços Internos

A componente N, que atua perpendicular a seção transversal é

chamada de Força Normal;
A componente V, que atua tangente a seção transversal é
chamada de Esforço Cortante;
O momento M é conhecido como Momento Fletor;

7
 Esforços Internos

De acordo com a terceira lei de Newton, essas cargas devem

atuar em direções opostas em cada segmento, conforme a Figura
(b). Elas podem ser determinadas aplicando as equações de
equilíbrio ao diagrama de corpo livre de qualquer um dos
segmentos.

8
 Convenção de Sinais

Os engenheiros geralmente usam uma convenção de sinal

para informar as três cargas internas N, V e M. Embora essa
convenção possa ser atribuída arbitrariamente, a que é mais aceita
é:

9
Procedimento para Análise

10
Exercício

11
 Exercícios Extras

By= 33,33 kN;

Ay= 5 kN; Vc = 33,33 kN;
Vc = 5 kN; Mc = - 50 kN;
Mc = -22,5 kN; Nc = 0 kN;

12
 Diagramas de Cortante e Momento

Vigas são membros estruturais projetados para suportar

cargas aplicadas perpendiculares aos seus eixos. Em geral, elas
são longas e retas, e possuem uma área de seção transversal
constante. Normalmente são classificadas de acordo com a forma
como são apoiadas (visto anteriormente). O projeto real de uma
viga requer um conhecimento detalhado da variação do
esforço cortante interno V e do momento fletor M interno
atuando em cada ponta ao longo do eixo da viga.

13
Diagramas de Cortante e Momento

14
 Esforços Internos - Diagramas

Essas variações de V e M ao longo do eixo da viga podem ser

obtidas usando o método das seções (visto nos slides acima).
Porém, neste caso, é necessário seccionar a viga a uma distância
arbitrária x a partir de uma extremidade e depois aplicar as
equações de equilíbrio ao segmento tendo o comprimento x.
Fazendo isso, podemos então obter V e M como funções de x.

15
 Esforços Internos - Diagramas

Em geral, as funções de esforço cortante e momento fletor

interno serão descontínuas, ou suas inclinações serão
descontínuas, em pontos onde uma carga distribuída varia ou
forças e momentos de binário concentrados são aplicados. Por
esse motivo, essas funções precisam ser determinadas para cada
segmento da viga localizado entre as duas descontinuidades de
carga quaisquer. Se as funções de x forem desenhadas, os
gráficos serão chamados de “Diagrama de Esforço Cortante” e
“Diagrama de Momento Fletor”.

16
Esforços Internos - Diagramas

17
Esforços Internos - Diagramas

18
Determinando Equações – Método das Áreas

19
Determinando Equações – Método das Áreas

20
Determinando Equações – Método das Áreas

21
 Exercícios

Resolvido em Sala de Aula

22
Exercícios Extras

Resolva todos os exercícios pelo método 23

das áreas e pelo método das seções.
Exercícios Extras

Respostas dos diagramas e das

reações de apoio no Ftool.

Resolva todos os exercícios pelo método 24

das áreas e pelo método das seções.
