4ELT_2022

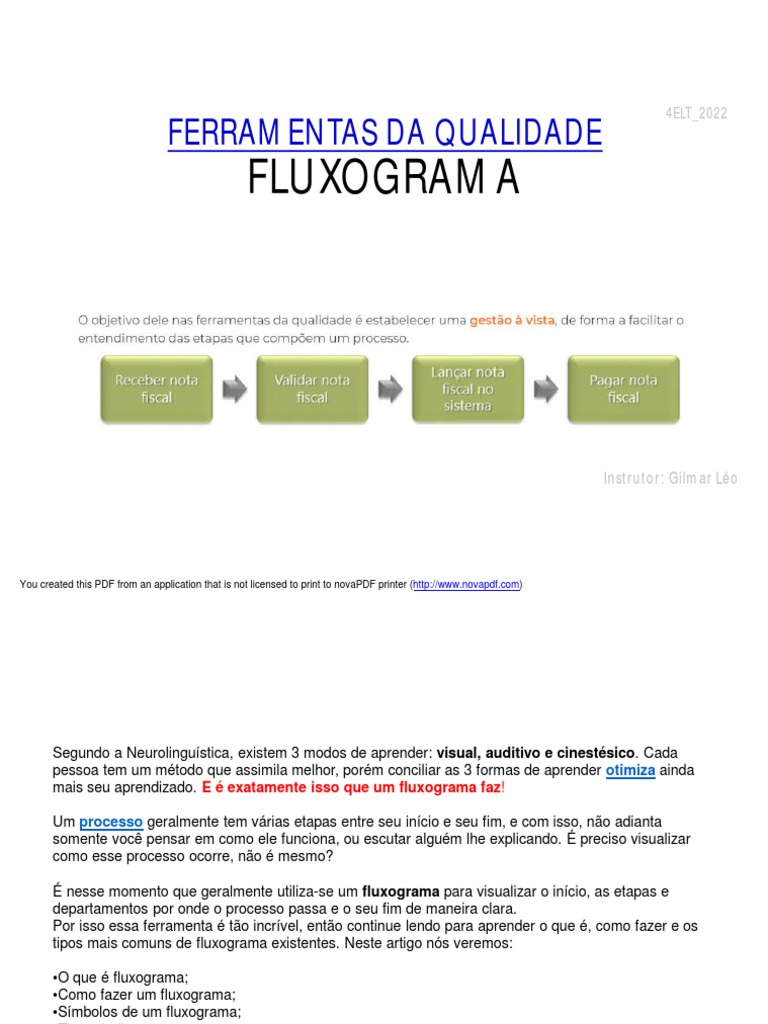

FERRAMENTAS DA QUALIDADE
FLUXOGRAMA

Instrutor: Gilmar Léo

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 Segundo a Neurolinguística, existem 3 modos de aprender: visual, auditivo e cinestésico. Cada
pessoa tem um método que assimila melhor, porém conciliar as 3 formas de aprender otimiza ainda
mais seu aprendizado. E é exatamente isso que um fluxograma faz!

Um processo geralmente tem várias etapas entre seu início e seu fim, e com isso, não adianta
somente você pensar em como ele funciona, ou escutar alguém lhe explicando. É preciso visualizar
como esse processo ocorre, não é mesmo?

É nesse momento que geralmente utiliza-se um fluxograma para visualizar o início, as etapas e
departamentos por onde o processo passa e o seu fim de maneira clara.
Por isso essa ferramenta é tão incrível, então continue lendo para aprender o que é, como fazer e os
tipos mais comuns de fluxograma existentes. Neste artigo nós veremos:

•O que é fluxograma;
•Como fazer um fluxograma;
•Símbolos de um fluxograma;
•Tipos de fluxogramas.

Como funciona a Programação Neurolinguística?

A PNL se baseia principalmente no uso mais eficaz dos nossos recursos mentais e linguísticos. Por meio de algumas
mudanças na forma de pensar, falar e agir, a maior transformação ocorreria no inconsciente, levando a pessoa a se
reorganizar mentalmente e, assim, obter os resultados que deseja.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 O que é fluxograma?

O fluxograma é uma representação gráfica da sequência das etapas de um processo,

que permite uma análise de limites e fronteiras, fornecendo uma visão global por onde se
passa o produto.

Ele é estruturado por símbolos geométricos que simbolizam quais são os materiais, serviços
ou recursos envolvidos nos processos e quais são as direções a serem seguidas para que o
resultado (produto ou serviço) seja atingido.

É uma representação teórica de como funciona o processo, de forma que quando o

responsável for ao Gemba, ele poderá conferir se a representação teórica condiz com a
prática de como o processo está acontecendo.

Essa ferramenta é extremamente importante, pois para melhorar um processo, é necessário

medir, e para isso, é preciso mapear, sendo essa a principal função do fluxograma.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 O que é gemba?
A tradução de gemba é “lugar real”, ou seja, onde a ação da empresa acontece, como o chão
de fábrica em uma indústria ou o salão de um restaurante (onde são servidas as refeições).
Assim, “ir ao gemba” significa ir até onde as coisas realmente acontecem e ver de fato o que
está ocorrendo para pensar em uma solução para o problema.
Ao chegar no gemba, o gestor deve observar, sem interferir, como o processo ocorre, qual é o
trabalho realizado, as máquinas utilizadas e identificar as falhas e/ou pontos de melhoria. Essa
atitude evita o discurso enviesado por parte do colaborador, que sempre irá descrever o
problema a partir do seu ponto de vista, bem como o julgamento a partir do “como deveria ser”
e não do que verdadeiramente acontece.

O que é Gemba e a sua importância na gestão Lean

Um cenário comum que vemos no mercado é o gestor receber um problema dos seus
subordinados e querer resolver ali mesmo da mesa dele, sem realmente saber o que
está acontecendo. Esse é um erro corriqueiro nas organizações e em razão disso
encontramos na literatura japonesa a expressão “ir ao Gemba”. Criar boas práticas no
gemba traz diversos benefícios e é um aspecto importante para quem também está
implementando o Lean Manufacturing. Nesse post, entenda o que é Gemba, como
utilizá-lo dentro do pensamento lean e como tirar o máximo de resultados.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 Como fazer um fluxograma?

Para que você aprenda de forma simples como fazer um fluxograma, elaboramos algumas etapas
que você pode seguir durante a construção do seu mapeamento. Vamos a elas?

1. Definir o processo que será representado

Para começar, você precisa decidir qual processo ou família de produtos será mapeado. Geralmente
se escolhe o processo mais problemático, o que tem mais volume, porque se você consegue medir e
melhorar esse processo, a única coisa que precisamos fazer para os processos menores é
replicar.
Outra vantagem é que qualquer alteração nesses processos será representativa tanto na qualidade
quanto no volume de entrega.

2. Definir o escopo do projeto

Para definir o escopo do projeto, é preciso definir o início e fim do projeto, qual o nível de
detalhamento requerido, se será micro ou macro, quais os detalhes necessários, para quem você
precisa entregar e o que você precisa extrair desse processo.
Dessa forma, não haverá problemas relativos a falta de detalhes, ou se não um excesso de detalhes e
informações que dependendo do processo não se faz necessário.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 3. Levantar as atividades
Nessa etapa da construção do seu fluxograma você deve definir quais atividades estão ocorrendo
durante o processo e organizá-las da maneira mais adequada possível.
Ou seja, é necessário analisar de qual maneira cada atividade será trabalhada e sua importância,
para então definir a sequência que tornará o processo mais ágil.

4. Desenhar os símbolos
Como já foi visto, o fluxograma é uma representação gráfica. Logo, utiliza-se símbolos que
representam as etapas do processo e as decisões a serem tomadas.
É preciso desenhar de forma correta para que fique claro todo o processo, pois existem símbolos
padrões para cada tipo de informação.
Assim, a leitura do mapeamento se torna internacional, permitindo que qualquer pessoa com
conhecimento sobre essa ferramenta consiga interpretar seu fluxograma e entender os processos e
etapas que estão ocorrendo.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 Quais são os símbolos de um Fluxograma?

Existem inúmeros símbolos que podem ser utilizados para representar ações e
decisões a serem tomadas durante seu processo. Separei alguns deles para
que você possa visualizar de forma clara o que são esses símbolos.

Esses símbolos fazem parte de um padrão, como foi dito acima, permitindo o fácil
entendimento do processo por parte daqueles que irão efetuar possíveis mudanças e
melhorias no processo.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 Quais são os tipos de fluxogramas?
1. Diagrama de Blocos

É o mais simples dos fluxogramas. Composto apenas por blocos, serve como um sequenciamento
de processo, sem envolver pontos de decisão.
É utilizado como instruções de trabalho (ITs) simples ou quando se deseja realizar uma
representação mais macro de um processo.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 2. Fluxograma de processos simples

É semelhante ao diagrama de blocos, porém contém pontos de decisão.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 3. Fluxograma funcional

O fluxograma funcional mostra a sequência de atividades de um processo entre as áreas ou

seções por onde ele ocorre.
É um tipo de fluxograma muito utilizado para processos que não se restringem a uma única área, e como
são identificados os responsáveis por cada fase, é possível identificar até certos gargalos de processo.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 4. Fluxograma vertical

Também conhecido como Diagrama de Processo, o fluxograma vertical é constituído de símbolos e padrões
estabelecidos em colunas verticais, o que facilita seu preenchimento.
Esse tipo de diagrama traz rapidez de preenchimento, clareza na interpretação e facilidade de leitura, por isso é tão
utilizado nos estudos de processos produtivos.

You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
 4.1 - Como preencher os campos?

Distância: deve ser utilizado em casos de atividades que envolvem movimentação de

materiais ou deslocamento dos funcionários. Neste caso, caso seja conveniente, pode ser
registrada a distância percorrida.

Tempo: deve ser preenchido com o tempo de duração estimado das operações.

Tipo de atividade: referência ao tipo de atividade. Normalmente, é representada por cinco

estilos básicos:

•Operação: principais etapas de um processo, onde materiais ou produtos são modificados

•Transporte: movimentos de colaboradores, materiais ou equipamentos
•Inspeção: realização de alguma inspeção de qualidade ou verificação de processo
•Espera: representa um atraso ou uma espera na sequência de operações
•Estoque: indica a armazenagem de materiais ou produtos.

Descrição das atividades: uma breve descrição de cada atividade é importante para
facilitar a compreensão do fluxograma durante sua utilização.
