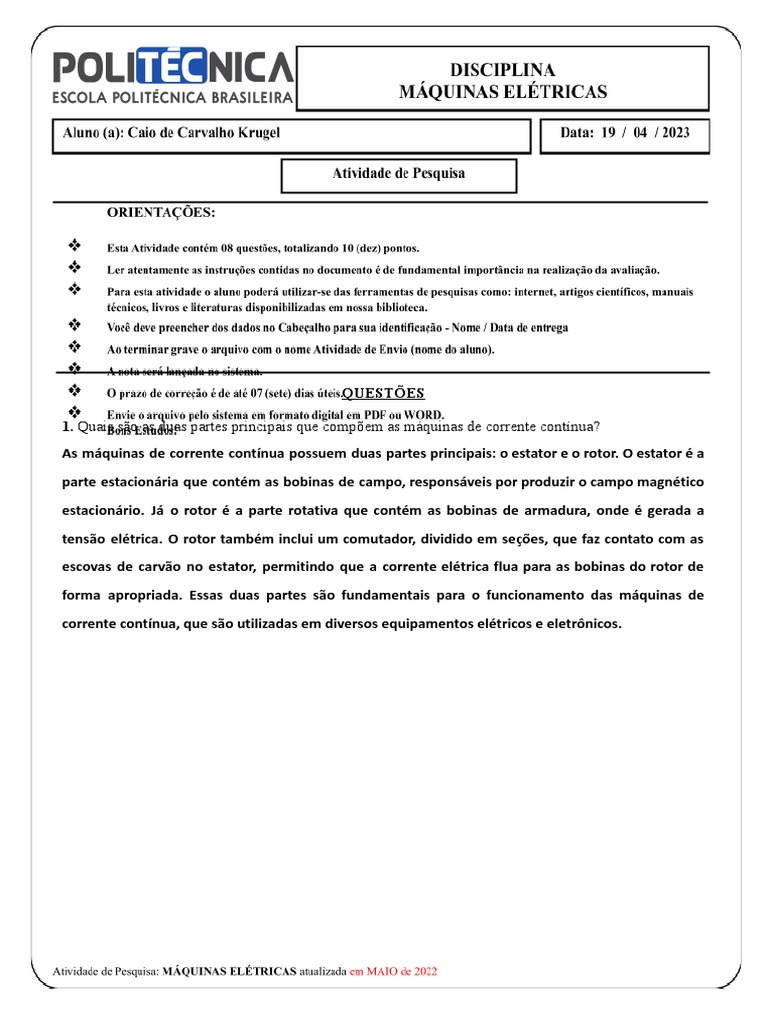

QUESTÕES

1. Quais são as duas partes principais que compõem as máquinas de corrente contínua?
As máquinas de corrente contínua possuem duas partes principais: o estator e o rotor. O estator é a
parte estacionária que contém as bobinas de campo, responsáveis por produzir o campo magnético
estacionário. Já o rotor é a parte rotativa que contém as bobinas de armadura, onde é gerada a
tensão elétrica. O rotor também inclui um comutador, dividido em seções, que faz contato com as
escovas de carvão no estator, permitindo que a corrente elétrica flua para as bobinas do rotor de
forma apropriada. Essas duas partes são fundamentais para o funcionamento das máquinas de
corrente contínua, que são utilizadas em diversos equipamentos elétricos e eletrônicos.
2. Considere um gerador CC com enrolamento de campo em paralelo cuja resistência é igual a 100Ω.
A resistência do enrolamento de armadura é igual a 3Ω. A potência nominal igual a 11kW, a tensão
gerada igual a 220V e a velocidade nominal igual a 1000rpm.
Determine a tensão nos terminais do gerador.
Tensão gerada: Ea = 220V
Corrente na armadura: Ia = 50A (calculada a partir da potência nominal de 11kW e da tensão gerada
de 220V)
Resistência do enrolamento de armadura: Ra = 3Ω
Resistência do enrolamento de campo: Rf = 100Ω
Tensão nos terminais do gerador: V = Ea - Ia * Ra
Substituindo os valores, temos V = 220V - 50A * 3Ω = 70V
Portanto, a tensão nos terminais do gerador é de 70V.

3. Um motor de indução trifásico de 6 polos, com tensão de 219V, frequência de 50hz.

Calcule sua rotação por minuto (rpm) desse motor.

Tensão de alimentação: V = 219V

Frequência: f = 50Hz

Número de polos: p = 6

Rotação por minuto: n = (120 × f) / p

Substituindo os valores, temos n = (120 × 50Hz) / 6 = 1000rpm

Portanto, a rotação por minuto desse motor é de 1000rpm.

4. Considere um motor 5CV.
Se a tensão de alimentação é uma tensão trifásica de 380V e o fator de potência quando o fator de
serviço de 1,05 está em plena utilização é igual a 86%, qual a corrente solicitada por este motor
considerando o rendimento igual a 76%?

Potência do motor: P = 5CV × 736W/CV = 3680W

Tensão de alimentação: V = 380V

Fator de potência: fp = 0,86

Fator de serviço: s = 1,05

Rendimento: 𝜂 = 0,76

Corrente solicitada: I = P / (√3 × V × fp × s × 𝜂)

Substituindo os valores, temos I = 3680W / (√3 × 380V × 0,86 × 1,05 × 0,76) = 8,86A

Portanto, a corrente solicitada por este motor é de aproximadamente 8,86A.

5. Explique o que significa potência ativa, reativa e aparente?

Existem três tipos de potência elétrica: potência ativa, potência reativa e potência aparente. A
potência ativa é a parcela da potência elétrica que é convertida em trabalho útil, como a energia
que é consumida em um motor para realizar trabalho mecânico. A potência reativa, medida em
volt-amperes reativos (VAR), é a parcela da potência elétrica que não é convertida em trabalho útil,
mas sim armazenada e devolvida à rede, como a energia armazenada em um capacitor. A potência
aparente, medida em volt-amperes (VA), é a combinação da potência ativa e reativa e representa a
potência total fornecida pela fonte de alimentação. O conhecimento sobre esses conceitos é
importante para a análise e otimização do consumo de energia elétrica em diferentes tipos de
equipamentos.
6. Considere uma máquina síncrona de 2 polos sendo acionada a 1200 rpm por uma m´aquina motriz.
Se o número de espiras de um enrolamento da máquina for igual a 300, o fator de enrolamento igual a
0,95 e o fluxo por polo igual a 10 elevado a -3 Wb, qual a tensão gerada nesse enrolamento?

𝐸 = 4,44 × 60 × 300 × 0,95 × 2 × 10^-3 = 95,904 V

Portanto, a tensão gerada nesse enrolamento é de aproximadamente 95,9 volts.

7. Qual a vantagem e desvantagens da máquina sícrona?

antagens:
Elevado rendimento em cargas nominais;
Possibilidade de operação em paralelo com outras máquinas síncronas;
Melhor fator de potência em relação a outras máquinas elétricas;
Estabilidade de rotação em condições de carga constante.
No entanto, a máquina síncrona também apresenta algumas desvantagens, tais como:

Desvantagens:
Custo de fabricação mais elevado do que outras máquinas elétricas;
Dificuldade de partida, sendo necessária a utilização de dispositivos especiais para sincronismo;
Instabilidade de operação em condições de carga variável;
Possibilidade de danos no equipamento em caso de desequilíbrio de tensão ou corrente.

8. Seja considerado um transformador monofásico, cuja potência seja 3000 VA, tensão do seu circuito
Primário de 375 Volts e a do seu circuito secundário de 125 Volts, considerando-o com rendimento
igual a 0.90, quais os valores das correntes do seu circuito primário e secundário, respectivamente?

I_primário = 3000 / (375 * 0,90) = 8,89 A

Para o circuito secundário:

I_secundário = 3000 / (125 * 0,90) = 26,67 A

Portanto, a corrente elétrica no circuito primário é de 8,89 A e no circuito secundário é de 26,67 A.
