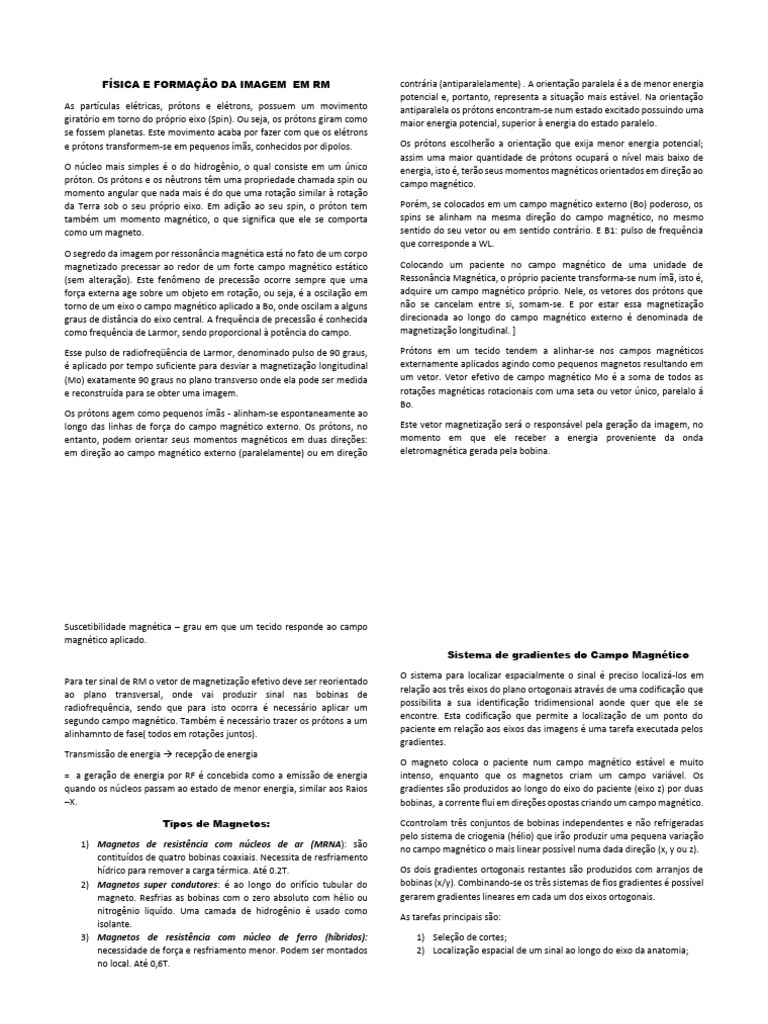

FÍSICA E FORMAÇÃO DA IMAGEM EM RM contrária (antiparalelamente) .
A orientação paralela é a de menor energia
As partículas elétricas, prótons e elétrons, possuem um movimento
giratório em torno do próprio eixo (Spin). Ou seja, os prótons giram como
se fossem planetas. Este movimento acaba por fazer com que os elétrons
e prótons transformem-se em pequenos ímãs, conhecidos por dipolos.
O núcleo mais simples é o do hidrogênio, o qual consiste em um único
próton. Os prótons e os nêutrons têm uma propriedade chamada spin ou
momento angular que nada mais é do que uma rotação similar à rotação
da Terra sob o seu próprio eixo. Em adição ao seu spin, o próton tem
também um momento magnético, o que significa que ele se comporta
como um magneto.
O segredo da imagem por ressonância magnética está no fato de um corpo
magnetizado precessar ao redor de um forte campo magnético estático
(sem alteração). Este fenômeno de precessão ocorre sempre que uma
força externa age sobre um objeto em rotação, ou seja, é a oscilação em
torno de um eixo o campo magnético aplicado a Bo, onde oscilam a alguns
graus de distância do eixo central. A frequência de precessão é conhecida
como frequência de Larmor, sendo proporcional à potência do campo.
Esse pulso de radiofreqüência de Larmor, denominado pulso de 90 graus,
é aplicado por tempo suficiente para desviar a magnetização longitudinal
(Mo) exatamente 90 graus no plano transverso onde ela pode ser medida
e reconstruída para se obter uma imagem.
Os prótons agem como pequenos ímãs - alinham-se espontaneamente ao
longo das linhas de força do campo magnético externo. Os prótons, no
entanto, podem orientar seus momentos magnéticos em duas direções:
em direção ao campo magnético externo (paralelamente) ou em direção
potencial e, portanto, representa a situação mais estável. Na orientação
antiparalela os prótons encontram-se num estado excitado possuindo uma
maior energia potencial, superior à energia do estado paralelo.
Os prótons escolherão a orientação que exija menor energia potencial;
assim uma maior quantidade de prótons ocupará o nível mais baixo de
energia, isto é, terão seus momentos magnéticos orientados em direção ao
campo magnético.
Porém, se colocados em um campo magnético externo (Bo) poderoso, os
spins se alinham na mesma direção do campo magnético, no mesmo
sentido do seu vetor ou em sentido contrário. E B1: pulso de frequência
que corresponde a WL.
Colocando um paciente no campo magnético de uma unidade de
Ressonância Magnética, o próprio paciente transforma-se num ímã, isto é,
adquire um campo magnético próprio. Nele, os vetores dos prótons que
não se cancelam entre si, somam-se. E por estar essa magnetização
direcionada ao longo do campo magnético externo é denominada de
magnetização longitudinal. ]
Prótons em um tecido tendem a alinhar-se nos campos magnéticos
externamente aplicados agindo como pequenos magnetos resultando em
um vetor. Vetor efetivo de campo magnético Mo é a soma de todos as
rotações magnéticas rotacionais com uma seta ou vetor único, parelalo á
Bo.
Este vetor magnetização será o responsável pela geração da imagem, no
momento em que ele receber a energia proveniente da onda
eletromagnética gerada pela bobina.
Suscetibilidade magnética – grau em que um tecido responde ao campo
magnético aplicado.
Para ter sinal de RM o vetor de magnetização efetivo deve ser reorientado
ao plano transversal, onde vai produzir sinal nas bobinas de
radiofrequência, sendo que para isto ocorra é necessário aplicar um
segundo campo magnético. Também é necessário trazer os prótons a um
alinhamnto de fase( todos em rotações juntos).
Transmissão de energia  recepção de energia
= a geração de energia por RF é concebida como a emissão de energia
quando os núcleos passam ao estado de menor energia, similar aos Raios
–X.
Tipos de Magnetos:
1) Magnetos de resistência com núcleos de ar (MRNA): são
contituídos de quatro bobinas coaxiais. Necessita de resfriamento
hídrico para remover a carga térmica. Até 0.2T.
2) Magnetos super condutores: é ao longo do orifício tubular do
magneto. Resfrias as bobinas com o zero absoluto com hélio ou
nitrogênio liquído. Uma camada de hidrogênio é usado como
isolante.
3) Magnetos de resistência com núcleo de ferro (híbridos):
necessidade de força e resfriamento menor. Podem ser montados
no local. Até 0,6T.
Sistema de gradientes do Campo Magnético
O sistema para localizar espacialmente o sinal é preciso localizá-los em
relação aos três eixos do plano ortogonais através de uma codificação que
possibilita a sua identificação tridimensional aonde quer que ele se
encontre. Esta codificação que permite a localização de um ponto do
paciente em relação aos eixos das imagens é uma tarefa executada pelos
gradientes.
O magneto coloca o paciente num campo magnético estável e muito
intenso, enquanto que os magnetos criam um campo variável. Os
gradientes são produzidos ao longo do eixo do paciente (eixo z) por duas
bobinas, a corrente flui em direções opostas criando um campo magnético.
Ccontrolam três conjuntos de bobinas independentes e não refrigeradas
pelo sistema de criogenia (hélio) que irão produzir uma pequena variação
no campo magnético o mais linear possível numa dada direção (x, y ou z).
Os dois gradientes ortogonais restantes são produzidos com arranjos de
bobinas (x/y). Combinando-se os três sistemas de fios gradientes é possível
gerarem gradientes lineares em cada um dos eixos ortogonais.
As tarefas principais são:
1) Seleção de cortes;
2) Localização espacial de um sinal ao longo do eixo da anatomia;
 Tipos de gradientes:
1) X : altera o campo e a frequência ao longo do campo horizontal –
cortes coronais.
2) Y: altera o campo e a frequência ao longo do eixo vertical – cortes
coronais.
3) Z: altera o campo e a frequência ao longo do eixo longitudinal –
cortes axiais.
Sistema de Radiofrequência/Bobina
Finalidade de aplicar ao paciente pulsos de RF e também detectar
o sinal de magnetização trasnversa. Tem como primeira função
sintetizar e transmitir o sinal de RF à frequência ressonante pela
bobina transmissora ao espécime de estudo.
Devem funcionarr apenas durante a fase de transmissão de RF
estando desativadas durante o processio de recepção de sinal.
Relação Sinal Ruído(RSR)
Vários ruídos acontecem – influência térmica, artefatos devido a
movimentos do paciente. Um campo magnético mais forte no trará
mais precisão. Quanto maior o seu valor, menor sera a influência
dos fatores que contribuem para a degradação da imagem.
O ruído se caracteriza por uma imagem granulada que se sobrepõe
à imagem real do objeto, dificultado a sua vizualização.
Tipos de Bobinas
1) Bobina de superfície: melhoram a qualidade de formação da
imagem e a relação sinal ruído. Melhor resolução espacial e é
voltada para estruturas próximas da superfície.
2) Bobina de superfície (receptora): se ajustam de forma
anatômica aos diferentes órgãos, quanto menor for e melhor
envolver o órgão, melhor vai ser o estudo. Melhora a relação
sinal ruído.
3) Bobina de quadrantura: duas ou mais bobinas de superfície
conjugada de tal forma a obter simultaneamente o sinal de
uma mesma região, melhor relação sinal ruído quando
comparada às bobinas de superfície comum.
4) Bobinas de corpo: localizada no corpo do próprio magneto,
de grandes dimensões, utilizadas em exames que requerem
grandes campos de exploração - FOV >30cm.
5) Bobina de arranjo de fase: São bobinas transceptoras
(transmissão e recepção sinal de RF) construídas com
múltiplos receptores de sinais que aumenta a qualidade da
imagem.
