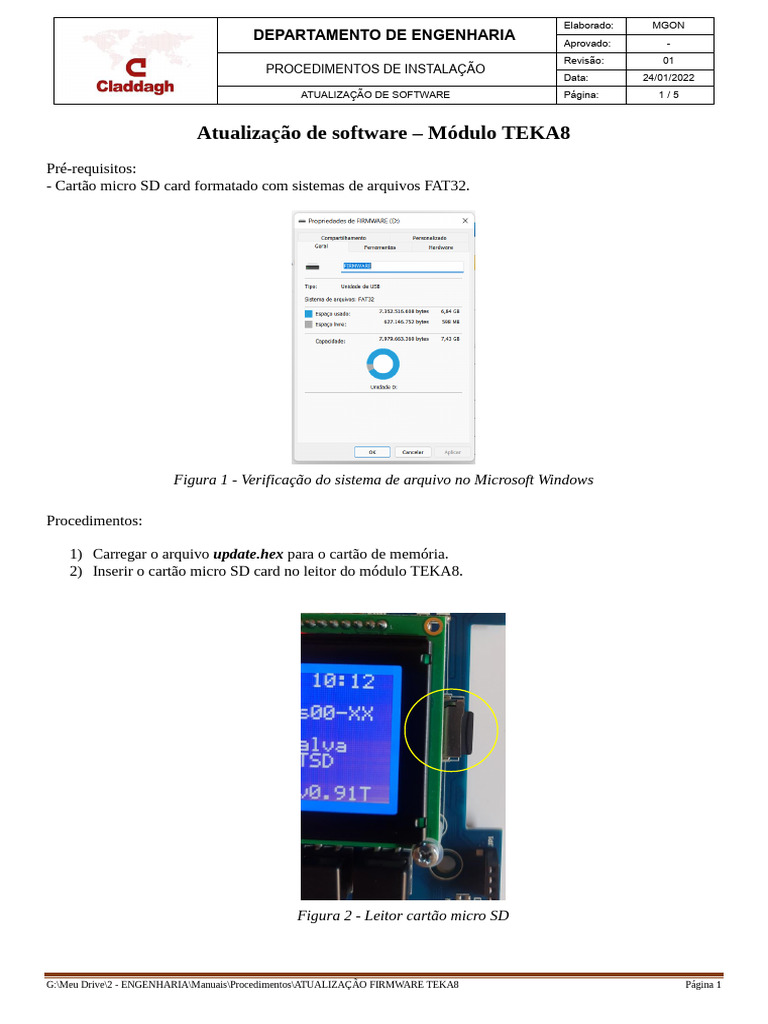

Atualização de software – Módulo TEKA8

Pré-requisitos:
- Cartão micro SD card formatado com sistemas de arquivos FAT32.

Figura 1 - Verificação do sistema de arquivo no Microsoft Windows

Procedimentos:

1) Carregar o arquivo update.hex para o cartão de memória.

2) Inserir o cartão micro SD card no leitor do módulo TEKA8.

Figura 2 - Leitor cartão micro SD

G:\Meu Drive\2 - ENGENHARIA\Manuais\Procedimentos\ATUALIZAÇÃO FIRMWARE TEKA8 Página 1

 Elaborado: MGON
DEPARTAMENTO DE ENGENHARIA Aprovado: -
Revisão: 01
PROCEDIMENTOS DE INSTALAÇÃO
Data: 24/01/2022
ATUALIZAÇÃO DE SOFTWARE Página: 2/5

3) Caso o módulo TEKA8 reconheça o cartão micro SD, a letra “s” aparecerá no campo indicado na
figura 3.

Figura 3 - Indicação do cartão SD inserido no leitor

4) Acessar o parâmetro A87 no menu de opções.

Figura 4 - Menu de atualização de software

G:\Meu Drive\2 - ENGENHARIA\Manuais\Procedimentos\ATUALIZAÇÃO FIRMWARE TEKA8 Página 2

 Elaborado: MGON
DEPARTAMENTO DE ENGENHARIA Aprovado: -
Revisão: 01
PROCEDIMENTOS DE INSTALAÇÃO
Data: 24/01/2022
ATUALIZAÇÃO DE SOFTWARE Página: 3/5

5) Selecionar a opção “SI”.

Figura 5 - Confirmação da execução da atualização

6) Pressionar o botão “ENT”.

Figura 6 - Checagem dos dados

7) Caso não haja nenhum problema na leitura do cartão de memória, o procedimento de atualização
começará.

G:\Meu Drive\2 - ENGENHARIA\Manuais\Procedimentos\ATUALIZAÇÃO FIRMWARE TEKA8 Página 3

 Elaborado: MGON
DEPARTAMENTO DE ENGENHARIA Aprovado: -
Revisão: 01
PROCEDIMENTOS DE INSTALAÇÃO
Data: 24/01/2022
ATUALIZAÇÃO DE SOFTWARE Página: 4/5

Figura 7 - Apagando memória

Figura 8 - Leitura dos dados

Figura 9 - Reinicialização do sistema

G:\Meu Drive\2 - ENGENHARIA\Manuais\Procedimentos\ATUALIZAÇÃO FIRMWARE TEKA8 Página 4

 Elaborado: MGON
DEPARTAMENTO DE ENGENHARIA Aprovado: -
Revisão: 01
PROCEDIMENTOS DE INSTALAÇÃO
Data: 24/01/2022
ATUALIZAÇÃO DE SOFTWARE Página: 5/5

7) Após a reinicialização do sistema, a nova versão do software será indicada no display do módulo TEKA8.

Figura 10 - Nova versão atualização com sucesso

Link YouTube com procedimento de atualização:

https://www.youtube.com/watch?v=_5mpeSOZct0
