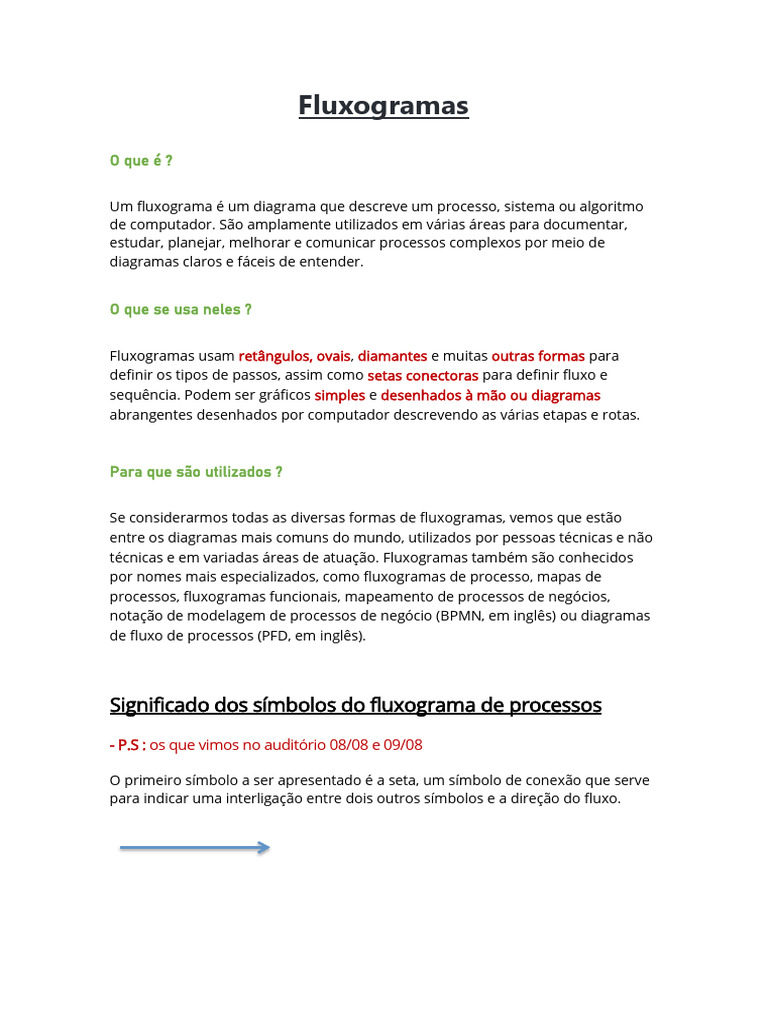

Fluxogramas

O que é ?

Um fluxograma é um diagrama que descreve um processo, sistema ou algoritmo

de computador. São amplamente utilizados em várias áreas para documentar,
estudar, planejar, melhorar e comunicar processos complexos por meio de
diagramas claros e fáceis de entender.

O que se usa neles ?

Fluxogramas usam retângulos, ovais, diamantes e muitas outras formas para

definir os tipos de passos, assim como setas conectoras para definir fluxo e
sequência. Podem ser gráficos simples e desenhados à mão ou diagramas
abrangentes desenhados por computador descrevendo as várias etapas e rotas.

Para que são utilizados ?

Se considerarmos todas as diversas formas de fluxogramas, vemos que estão

entre os diagramas mais comuns do mundo, utilizados por pessoas técnicas e não
técnicas e em variadas áreas de atuação. Fluxogramas também são conhecidos
por nomes mais especializados, como fluxogramas de processo, mapas de
processos, fluxogramas funcionais, mapeamento de processos de negócios,
notação de modelagem de processos de negócio (BPMN, em inglês) ou diagramas
de fluxo de processos (PFD, em inglês).

Significado dos símbolos do fluxograma de processos

- P.S : os que vimos no auditório 08/08 e 09/08

O primeiro símbolo a ser apresentado é a seta, um símbolo de conexão que serve

para indicar uma interligação entre dois outros símbolos e a direção do fluxo.
A seguir, vamos mostrar diversos desenhos de formas com o respectivo
significado desses símbolos no fluxograma de processo.

Nome: Terminação

- Significado do símbolo no fluxograma de processos:

Indica o início ou o fim de um fluxo no diagrama de processos.

Nome: Entrada manual

- Significado do símbolo no fluxograma de processos:

Mostra que algum procedimento será realizado por uma pessoa de forma manual.

Nome: Processo

- Significado do símbolo no fluxograma de processos:

Indica um determinado processo e suas funções e atividades.

Nome: Display ou exibição

- Significado do símbolo no fluxograma de processos:

Indica que alguma informação ou dado será exibido para leitura em uma tela ou
outra forma de visualização.

Nome: Sub-rotina ou processo predefinido

- Significado do símbolo no fluxograma de processos:

Um processo que já está previamente definido.

Nome: Conector

- Significado do símbolo no fluxograma de processos:

Indica que haverá uma inspeção neste ponto.

Nome: Preparação
- Significado do símbolo no fluxograma de processos:

Mostra que algo deve ser feito, ajustado ou modificado no processo antes de
prosseguir.

P.S : não importa como é feito os fluxogramas, o que importa é como ela começa e
termina. Sempre terá que existir o final de um processo.

Existem mais alguns que não foi apresentado, quem quiser ver ou dar uma olhada
nos links que utilizei melhor esses estão embaixo

LINKS:

https://www.lucidchart.com/pages/pt/o-que-e-um-fluxograma

https://www.venki.com.br/blog/significados-simbolos-fluxograma-de-processos/
