SUBTEMA ESTRUTURA E
S2 DINÂMICA INTERNA
DA TERRA
2.2 DEFORMAÇÃO DAS ROCHAS
ESTRUTURA E DINÂMICA
INTERNA DA TERRA

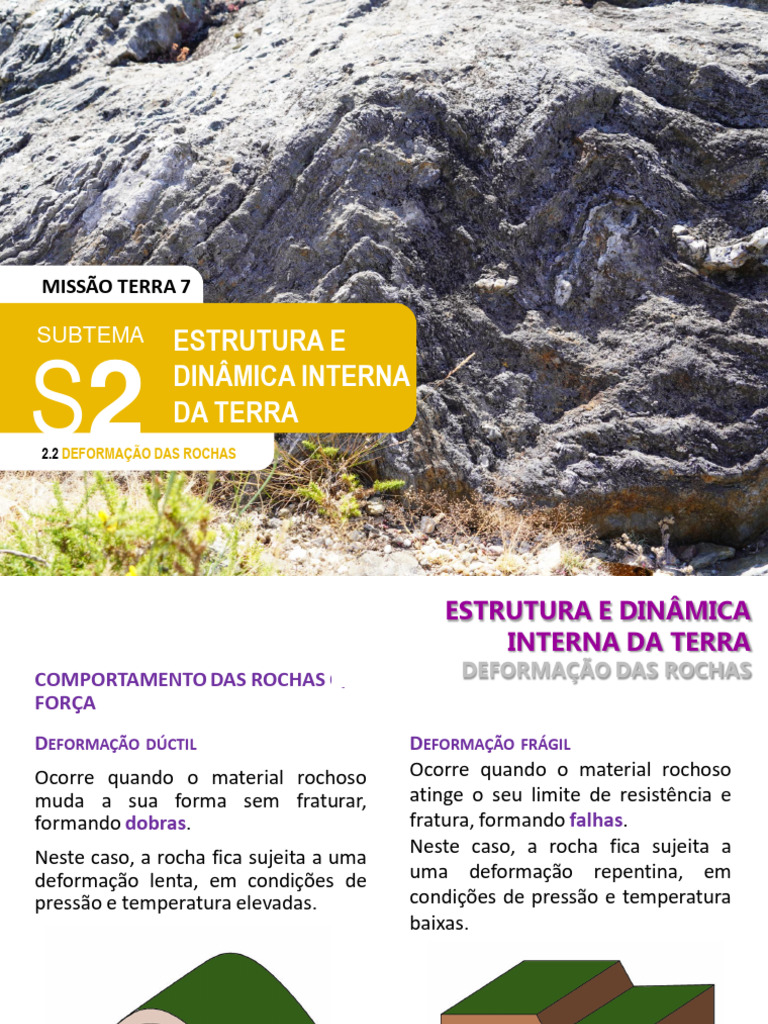

DEFORMAÇÃO
COMPORTAMENTO DAS ROCHAS QUANDO SUJEITAS A UMA DAS ROCHAS
FORÇA
DEFORMAÇÃO DÚCTIL DEFORMAÇÃO FRÁGIL
Ocorre quando o material rochoso Ocorre quando o material rochoso
muda a sua forma sem fraturar, atinge o seu limite de resistência e
formando dobras. fratura, formando falhas.
Neste caso, a rocha fica sujeita a
Neste caso, a rocha fica sujeita a uma
deformação lenta, em condições de uma deformação repentina, em
pressão e temperatura elevadas. condições de pressão e temperatura
baixas.
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Dobras
• Resultam do encurvamento de estruturas inicialmente planares.
• Tipicamente resultantes da atuação de forças compressivas em
materiais de comportamento dúctil.
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Flancos
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Charneira
Flancos
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Eixo da dobra
Charneira
Flancos
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Plano axial – plano de simetria da dobra que a divide em duas partes (flancos).
Eixo da dobra
Plano axial
Charneira
Flancos
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Falhas
• Estruturas geológicas
características de materiais
de comportamento frágil.
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Plano de falha
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Plano de falha
Teto
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Plano de falha
Muro
Teto
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Rejeito
Plano de falha
Muro
Teto
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
Tipos de falha
Falha normal
Tipos de falha
Falha inversa
Tipos de falha
Falha de desligamento
Himalaias
MISSÃO TERRA 7
SUBTEMA ESTRUTURA E
S2 DINÂMICA INTERNA
DA TERRA
2.2 DEFORMAÇÃO DAS ROCHAS
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | Flancos e rejeito
B | Teto e muro
A | Flancos e rejeito
B | Teto e muro
Próxima pergunta
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | Eixo e flancos
B | Flancos e muro
C | Teto e muro
A | Eixo e flancos
B | Flancos e muro
C | Teto e muro
A | Inversa
B | Normal
C | de Desligamento
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | Inversa
B | Normal
C | de Desligamento
Próxima pergunta
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | de Desligamento
B | Inversa
C | Normal
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | de Desligamento
B | Inversa
C | Normal
Próxima pergunta
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | Normal
B | de Desligamento
C | Inversa
2.2 DEFORMAÇÃO DAS ROCHAS MISSÃO TERRA 7
A | Normal
B | de Desligamento
C | Inversa
Terminar
