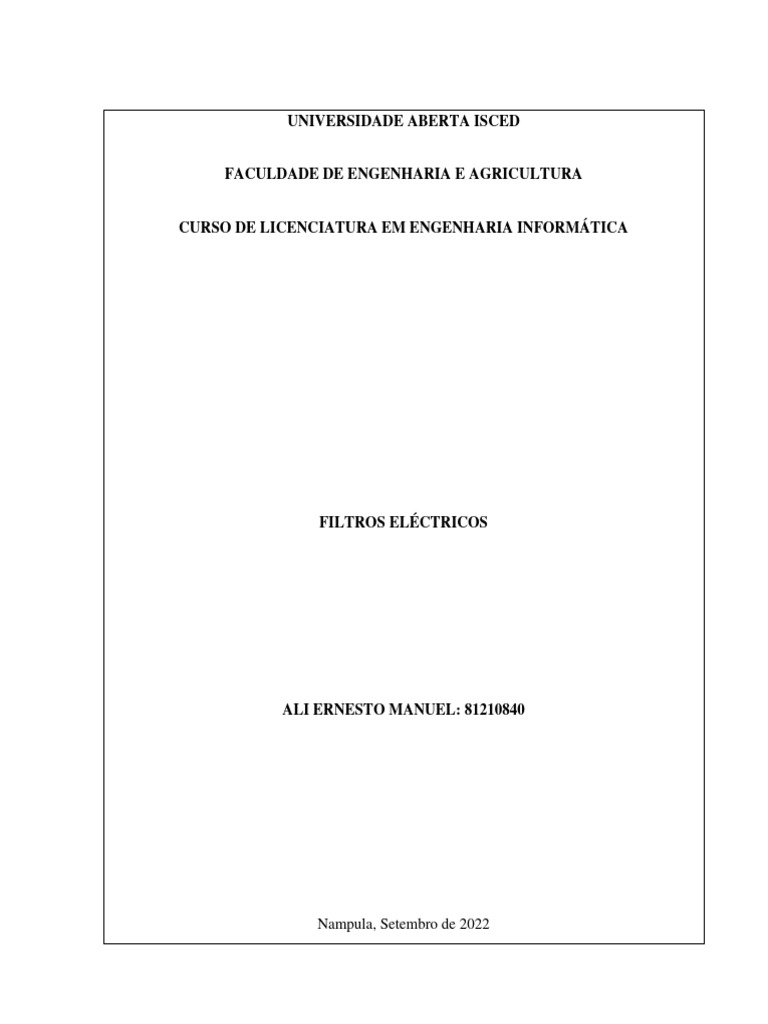

UNIVERSIDADE ABERTA ISCED

FACULDADE DE ENGENHARIA E AGRICULTURA

CURSO DE LICENCIATURA EM ENGENHARIA INFORMÁTICA

FILTROS ELÉCTRICOS

ALI ERNESTO MANUEL: 81210840

Nampula, Setembro de 2022

 1

UNIVERSIDADE ABERTA ISCED

FACULDADE DE ENGENHARIA E AGRICULTURA

CURSO DE LICENCIATURA EM ENGENHARIA INFORMÁTICA

FILTROS ELÉCTRICOS

Trabalho de Campo da disciplina Teoria

de Circuitos, a ser submetido na
Coordenação do Curso de Licenciatura
em Engenharia Informática, 2º Ano.

Tutor: Azaldo Machava

ALI ERNESTO MANUEL: 81210840

Nampula, Setembro de 2022

 2

Índice

Introdução ........................................................................................................................................ 3
1 – PARTE I – FILTROS ELÉCTRICOS ....................................................................................... 4
1.1 – Tipos de filtros electrónicos ............................................................................................... 4
1.1.1 - Filtro passa-baixo .................................................................................................... 4

1.1.2 - Filtro passa-alto ....................................................................................................... 5

1.1.3 - Filtro Rejeita-faixa (Rejeita-banda) ........................................................................ 7

1.1.4 - Filtro Passa-faixa (Passa-banda) ............................................................................. 8

1.2 - Aplicações dos filtros eléctricos .......................................................................................... 8

1.3 – Filtros nos diferentes tipos de circuitos .............................................................................. 8
1.3.1 - Filtros RC ..................................................................................................................... 8

1.3.2 - Filtros RL ..................................................................................................................... 9

PARTE II – PROJECÇÃO E SIMULAÇÃO DE UM FILTRO RLC .......................................... 11

Conclusão ...................................................................................................................................... 15
Bibliografia .................................................................................................................................... 16
 3

Introdução
O trabalho seguinte trata sobre um dos temas tratados no módulo de teoria de circuitos. O assunto
em causa está relacionado com os filtros de circuitos electrónicos. Salientar que este tema já teria
sido abordado no módulo de processamento digital de sinal. A diferença é que neste anterior, era
no sentido geral com maior foco no sinal analógico versus sinal digital. Para este, cinge-se em torno
dos circuitos RLC (Resistor, Indutor, Capacitor). Por esta razão que tem como:
Objectivo Geral
Conhecer o funcionamento dos filtros eléctricos no circuito;

Objectivo Especifico
Definir filtros;
Classificar os filtros;
Descrever o funcionamento dos filtros nos circuitos RL e RC;
Projectar um filtro numa banda de 1000 a 10000 Hertz.

Para elaboração deste trabalho foram lidas manuais e vídeos na internet e outros links disponíveis
na referência bibliográfica, seguida de análise, selecção, compilação e organização textual.
 4

1 – PARTE I – FILTROS ELÉCTRICOS

Filtros eléctricos são circuitos que permitem filtrar determinadas frequências de um sinal da
corrente permitindo a passagem de algumas frequências e limitando a passagem de outras. As
frequências permitidas e as não permitidas são designadas frequência de corte.

1.1 – Tipos de filtros electrónicos

Na tipificação dos filtros eléctricos, existem as seguintes formas básicas:

a) Passa-baixo;
b) Passa-alto;
c) Rejeita-faixa (ou rejeita banda);
d) Passa-faixa (ou Passa banda).

1.1.1 - Filtro passa-baixo

Os filtros passa-baixa são circuitos que permitem a passagem de sinais de baixa frequência e
reduzem a intensidade de sinais de alta frequência, ou seja, a partir de uma frequência de referência
ele permite que frequências mais baixas que ela passem livremente e frequências mais altas sejam
atenuadas.
 5

Funcionamento

Os circuitos dos filtros passa-baixa são compostos por uma resistência e um capacitor, que são
conectados em série. O sinal de saída já filtrado fica em paralelo com o capacitor, assim como um
divisor de tensão.

Sabendo como um capacitor se comporta em determinados circuitos e como é o circuito de um

filtro passivo passa-baixa, se uma carga for ligada em paralelo com o capacitor os sinais de alta
frequência passarão pelo capacitor e os de baixa frequência passarão pela carga, caracterizando um
filtro passa-baixa. Isto acontece da mesma maneira que um circuito com dois resistores em paralelo,
e a corrente de maior intensidade passa pelo caminho de menor resistência.

1.1.2 - Filtro passa-alto

São circuitos que permitem a passagem de sinais de alta frequência e reduz a intensidade de sinais
de baixa frequência. Isto é, a partir de uma frequência de referência ele permite que frequências
mais altas que elas passem livremente e frequências mais baixas sejam atenuadas.
 6

Funcionamento

O circuito de um filtro passa-alta é composto por um capacitor em série com uma resistência. O
sinal de saída do filtro passa-alto fica em paralelo com resistor, como um divisor de tensão.

Se uma carga for ligada em paralelo com o resistor, os sinais de alta frequência passarão pois a
reactância capacitiva será baixa, e se um sinal de baixa frequência for ligado à entrada do filtro, o
capacitor oferece uma reactância capacitiva, não permitindo a passagem do sinal. Portanto, os
sinais de alta frequência passam, enquanto sinais de menor frequência são bloqueados pelo filtro.
 7

1.1.3 - Filtro Rejeita-faixa (Rejeita-banda)

É um filtro que permite a passagem da maioria das frequências inalteradas, porém atenua aquelas
que estejam em uma faixa determinada pelo filtro.

Funcionamento

Na figura que se segue, mostra algum princípio de como funciona o filtro rejeita-faixa.

Para funcionar, estabelece-se dois alternativos entre o terminal de entrada e o terminal de saída do
filtro, um deles do tipo passa-alto e o outro do tipo passa-baixo. Os sinais localizados entre as
frequências de corte do filtro passa-baixo e passa-alto são rejeitados por ambos os caminhos.
 8

1.1.4 - Filtro Passa-faixa (Passa-banda)

É aquele que permite a passagem das frequências de uma certa faixa e rejeita (atenua) as
frequências fora dessa faixa.

Funcionamento

Este filtro é feito pela cascata de um circuito de filtro passa-baixa e passa-alta. O restante do
funcionamento, é inverso do filtro rejeita-faixa.

1.2 - Aplicações dos filtros eléctricos

Os filtros são utilizados para processamento de sinais, áudio, vídeo e dados, além de sistemas de
alimentação, de telecomunicações, controle, entre outras aplicações.

1.3 – Filtros nos diferentes tipos de circuitos

1.3.1 - Filtros RC
Com circuitos RC em série é possível construir filtros eléctricos passa-baixo e passa-alto. Os filtros
operam sobre o divisor de tensão entre o resistor (R) e a reactância do capacitor (C).
 9

A reactância é a oposição a passagem de corrente eléctrica de capacitores e indutores em circuitos

de corrente alternada. A reactância é um parâmetro que depende da frequência do sinal de corrente
alternada.

Para um capacitor (C) a reactância é dada por 0.5πfc onde fc é a frequência de corte.

Neste caso, a reactância capacitiva varia inversamente proporcional a frequência (f), ou seja, se a
frequência aumenta, a reactância diminui e vice-versa. Para corrente contínua (frequência zero) a
reactância capacitiva tende ao infinito, ou seja, o capacitor se comporta como um circuito aberto.
Já para altas frequências o capacitor se comporta como um curto-circuito.

Na análise do divisor de tensão do filtro RC passa-baixo, verifica-se que a medida que a frequência
aumenta, a reactância do capacitor diminui, portanto, diminui a componente de tensão sobre o
capacitor, consequentemente, a tensão de saída do filtro diminui. Para o filtro RC passa-alto,
verificamos-contrário, a medida que a frequência aumenta, aumenta a tensão na saída do filtro.

A frequência de corte (fc) é definida como a frequência na qual a reactância capacitiva (C) é igual
a resistência (R), isto é: fc = 0.5πRC

Na frequência de corte (fc) a amplitude da tensão de saída, tanto no filtro passa baixa quanto no
passa-alto, cai a cerca de 70,7% (√2/2) da tensão de entrada.

1.3.2 - Filtros RL
Com circuitos RL série é possível construir filtros eléctricos passa-baixo e passa-alto. Os filtros
operam sobre o divisor de tensão entre o resistor (R) e a reactância do indutor (L).

Para um indutor (L) a reactância é dada por 2πfL

Portanto, a reactância indutiva varia directamente de forma proporcional a frequência (f) (se a
frequência aumenta, a reactância aumenta e vice versa). Para corrente contínua (frequência zero) a
 10

reactância indutiva tende a zero (o indutor se comporta como um curto circuito). Porém, nas altas
frequências o indutor se comporta como um circuito aberto.

Na análise do divisor de tensão do filtro RL passa-alto, verifica-se que a medida que a frequência
aumenta, a reactância do indutor aumenta, portanto, aumenta a componente de tensão sobre o
indutor, consequentemente, a tensão de saída do filtro aumenta. Para o filtro RL passa-baixo
verifica-se o contrário, a medida que a frequência aumenta, diminui a tensão na saída do filtro.

A frequência de corte (fc) é definida como a frequência na qual a reactância indutiva (L) é igual a
resistência (R): fc = R / 2πL

Na frequência de corte (fc) a amplitude da tensão de saída, tanto no filtro passa-baixo quanto no
passa-alto, cai a cerca de 70,7% (√2/2) da tensão de entrada.
 11

PARTE II – PROJECÇÃO E SIMULAÇÃO DE UM FILTRO RLC

Dado um filtro RLC em série com banda de 1 a 10 kHz, vai-se projectar com base nos cálculos.
Primeiro, calcula-se a frequência central (f0) (1 kHz a 10 kHz).

𝑓0 = √𝑓𝑐1 𝑓𝑐2 = √1000𝑥10000 = √10000000 = 3 162,27766

Na segunda fase, selecciona-se um dos componentes e calcula-se o outro.

𝐶 = 1𝜇𝐹

2 1
𝐿 = 1⁄(𝜔02 𝐶) = 1⁄[2𝜋(3 162,27766)] (10−6 ) = 2 = 1⁄394,78
(19 869,1765) 10−6
= 0,0025

Na fase 3, calcula-se o factor qualidade

𝑓0 3 162,27766 3 162,27766
𝑄= = = = 0.35
𝑓𝑐2 − 𝑓𝑐1 10000 − 1000 9000

Quarta fase – calcula-se o valor do resistor

𝜔0 𝐿 𝐿 0,0025 0.0025
𝑄= ⁄𝛽 ↔ 𝑄 = √ 2 ↔ 𝑅 = √ 2 = √ =√
𝐶𝑅 𝐶𝑄 0.000001𝑥0.35𝑥0.35 0,0000001225

= √20 408,16 = 142,857 𝑂ℎ𝑚𝑠

 12

Quinta fase – Verifica-se os resultados calculando as frequências de corte

R = 142,857 Ohms

𝐶 = 1𝜇𝐹

L=0,0025H.

𝑅 𝑅 2 1 142,857 142,857 2 1
√
𝜔𝑐1 = − + ( ) + ( ) = − √
+ ( ) +( )
2𝐿 2𝐿 𝐿𝐶 2𝑥0,0025 2𝑥0,0025 0,0025𝑥0,000001

= 6283,19𝑟𝑎𝑑/𝑠 (1𝑘𝐻𝑧)

𝑅 𝑅 2 1 142,857 142,857 2 1
𝜔𝑐2 = √
+ ( ) +( )= √
+ ( ) +( )
2𝐿 2𝐿 𝐿𝐶 2𝑥0,0025 2𝑥0,0025 0,0025𝑥0,000001

= 62831,9𝑟𝑎𝑑/𝑠 (10𝑘𝐻𝑧)

Com recurso ao software Matlab, obtém-se as seguintes formas em representação gráfica:

Figura 1 - Sinal da frequência antes de seleccionar o filtro

 13

Figura 2 - Inserindo a taxa de frequência no intervalo de 1kHz à 10kHz

Figura 3 - Depois do Filtro (Passa-Faixa)

 14

Figura 4 - Visualização da Amplitude

Antes do Filtro Depois do Filtro

 15

Conclusão

Em cada situação de definição de filtro a projectar há que sempre tomar em contar os objectivos
do filtro. Mas com base em muitas aplicações dos filtros, as do tipo passa-banda ou passa-faixa e
rejeita-faixa (rejeita-banda) são os mais frequentes pela sua necessidade óbvia e funcionalidade.
No entanto, cada circuito é único e as suas correcções também são únicas valendo-se da intenção
que pode imperar no uso dos outros filtros (passa-baixo e passa-alto).
 16

Bibliografia

https://pt.wikipedia.org/wiki/Filtro_eletr%C3%B4nico
http://wiki.foz.ifpr.edu.br/wiki/index.php/Filtros_Eletricos

https://www.mundodaeletrica.com.br/filtro-passa-baixa-e-suas-aplicacoes/

https://pt.wikipedia.org/wiki/Filtro_passa-altas

https://www.mundodaeletrica.com.br/filtro-passa-alta-caracteristicas-e-aplicacoes/

https://pt.wikipedia.org/wiki/Filtro_passa-faixa

https://www.newtoncbraga.com.br/index.php/projetos/16585-10-filtros-passa-banda-ou-passa-
faixa-art1820.html

Acesso: 07.09.2022
