Disciplina: EL36A - Eletrônica de Potência 1 - Prof.: Dr.

Leonardo Poltronieri Sampaio

Aula Prática 07 – Inversor Monofásico Ponte Completa- Modulado por Onda Quadrada

Objetivos: Verificar o princípio de funcionamento dos Inversor Monofásico – Onda Quadrada.

Nomes dos participantes do Grupo (ordem alfabética)

Aluno(a): Guilherme Gimenez Bispo RA: 2350459

Aluno(a): Katielly Cristinne Santana Sojo RA: 1915835

Aluno(a): Victor Felipe Ataide Rosa RA: 1915835

Aluno(a): Victor Guilherme da Silva RA: 2209608

Aluno(a): Vitor Hugo Cavalcante Lopes RA: 2211050

I – Inversor Monofásico em Ponte Completa

Implementar o circuito da Figura 1 em simulação.

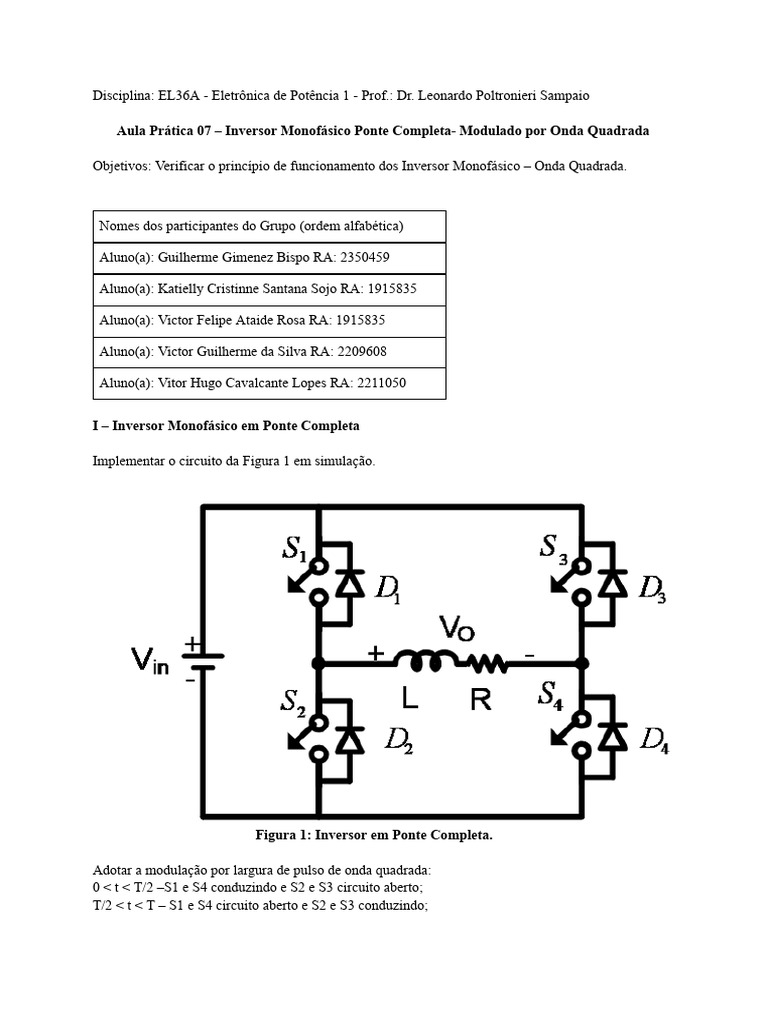

Figura 1: Inversor em Ponte Completa.

Adotar a modulação por largura de pulso de onda quadrada:

0 < t < T/2 –S1 e S4 conduzindo e S2 e S3 circuito aberto;
T/2 < t < T – S1 e S4 circuito aberto e S2 e S3 conduzindo;
I.1) Considerar os seguintes parâmetros:

⦁ Vin =200 V;
⦁ R = 50 Ω;
⦁ fo = 60 Hz;
⦁ L = 100 mH;

I.2) Preencher Tabela 2

• Tabela 1 – Comparações Teórica vs Prática

Medição Teórico Prático

Tensão eficaz na 200V 200V

carga

Corrente eficaz na 2,92A 2,93A

carga

Corrente média na 2,14A 2,14A

fonte

Tensão máxima 200V 200V

chave

Potência entregue a 426,32W 413,4W

carga

Corrente de pico na 3,88A 3,938A

carga

TDH na tensão da 48,34% 48,34%

carga

Tensão eficaz 180,06V 180,01V

fundamental na
carga

Tensão eficaz do 3º 60,02V 60,027V

harmônico na carga

Tensão eficaz do 5º 36,01V 36,002V

harmônico na carga

I.3) Inserir as seguintes formas de ondas:

a) Tensão e corrente na Carga
Figura 1 – Gráfico de tensão na carga

Figura 2 – Gráfico de corrente na carga

b) Tensão e corrente na Chave S1

Figura 3 – Gráfico de tensão na chave S1

Figura 4 – Gráfico de corrente na chave S1

Discussões:
Este laboratório contempla a execução da
simulação do conversor de ponte completa modulado por
onda quadrada. A prática foi realizada utilizando o
software Matlab – Simulink. Informações como tensão e
corrente na carga e na chave S1 foram coletadas e
analisadas. Também, foram analisados valores
fundamentais de tensão. A prática desenvolvida foi de
suma importância para complementação do conteúdo
teórico aprendido em sala de aula.

Conclusões:
Através dos resultados obtidos, pôde-se
observar que os valores práticos, nesse laboratório,
ficaram muito próximos dos valores teóricos,
confirmando assim, o que foi aprendido em sala. Dando
destaque apenas para a potência entregue a carga, que
apresentou diferença de 3,0305%. Os outros valores
apresentaram diferenças menores de 3%. Viu-se,
também, as formas de onda de tensão e corrente na carga
e na chave S1, possibilitando assim, analisar mais
precisamente e entender o comportamento, que no caso
era esperado, da tensão e corrente. As formas de onda
validaram o esperado.
A prática foi realizada com sucesso e objetivou o
proposto.
