ME 7710 - EXERCÍCIOS DE PARA P2

COMPRESSORES E VENTILADORES CENTRÍFUGOS

l2

D2
l1
v0 D 0= D 1
v1
n

v2n

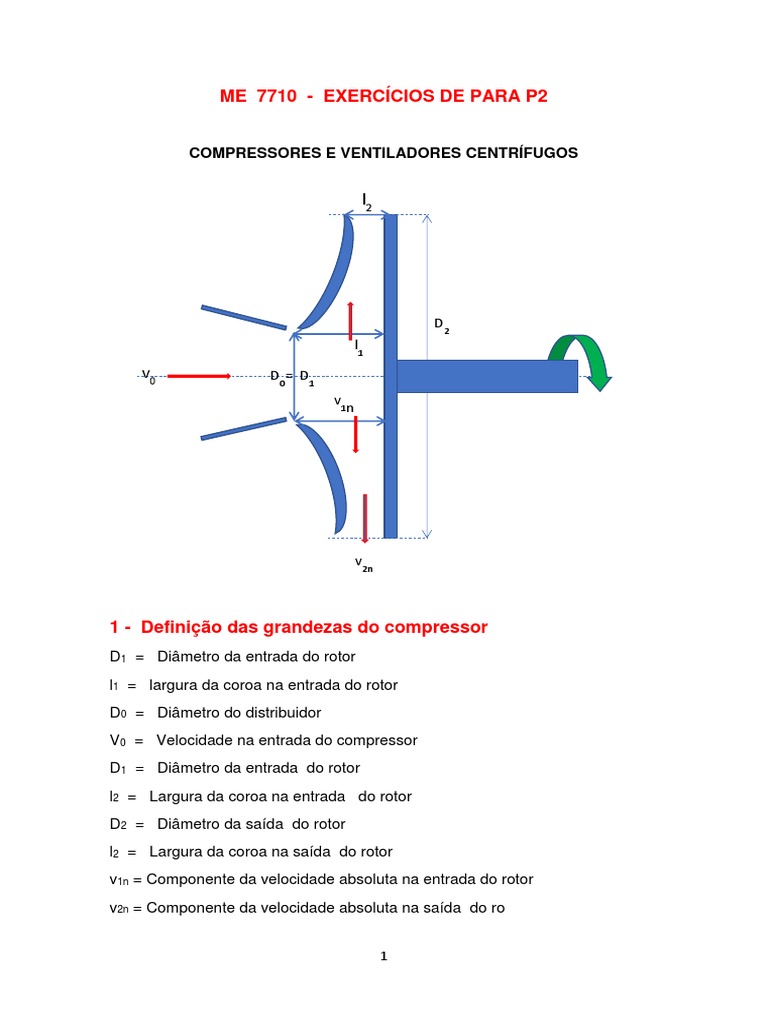

1 - Definição das grandezas do compressor

D1 = Diâmetro da entrada do rotor
l1 = largura da coroa na entrada do rotor
D0 = Diâmetro do distribuidor
V0 = Velocidade na entrada do compressor
D1 = Diâmetro da entrada do rotor
l2 = Largura da coroa na entrada do rotor
D2 = Diâmetro da saída do rotor
l2 = Largura da coroa na saída do rotor
v1n = Componente da velocidade absoluta na entrada do rotor
v2n = Componente da velocidade absoluta na saída do ro

1
Exercício 1 - Um compressor centrífugo radial tem diâmetro
D2 = 0,60m e funciona com rotação de 900rpm, apresentando um rendimento
isoentrópico de 25%.
Calcular:
1a - As relações de semelhença: v2n/u2 e c/u2
1b - As velocidades u2 , v2n e c
1c - A vazão (m3/s ) e o aumento de pressão ∆𝑃 ( 𝑚𝑚 𝑑𝑒 á𝑔𝑢𝑎)
1d - A carga real do ar ( HR em mm de coluna de ar )
1e - Potência do compressor (CV)
São dados:
l1 = 0,39 D1 l2 = 0,36 D1 D2 = 1,3 D1
Rendimento hidráulico: 95%
Rendimento mecânico: 90%
Peso específico do ar: 1,2 kgf/m3
β1 = 84,90 β2 = 600

Resposta:
v2n/u2 = 0,866 c/u2 = 0,50
u2 = 28,26 m/s v2n = 24,27 m/s c = 14,13 m/s
3
Q = 9,46 m /s ∆𝑃 = 12,2 𝑚𝑚 𝑑𝑒 á𝑔𝑢𝑎
HR = 10,26 mm de ar
N = 7,3 CV

Exercício 2 - O compressor do exercício 1 deverá operar com a relação c/u2

= 0,8 e para isso deverá ser alterado o ângulo de entrada no rotor β1 e mantidas
as demais grandezas geométricas. Admitindo-se também que a rotação seja
mantida a rotação e o ângulo β2. = 600 , Calcular:
2a - O novo valor do ângulo β1.
2b - Vazão e aumento de pressão.
2c - Carga total real transferida ao ar
3d - Potência do compressor por dois processos: utilizando o ∆𝑃 e utilizando a
carga total real do ar.

Resposta:
β1 = 54,70
v2n/u2 = 0,697 c/u2 = 0,80
697 c/u2 = 0,80
u2 = 28,26 m/s v2n = 19,7 m/s c = 22,6 m/s
Q = 7,61m /s3 ∆𝑃 = 31,3 𝑚𝑚 𝑑𝑒 á𝑔𝑢𝑎
HR = 26,1 mm de ar
N = 6,9 CV

2
Exercício 3 - Considerar um compressor geometricamente
semelhante ao exercício 2, operando com semelhança total. Isto
significa que as velocidades correspondentes também são
proporcionais, sendo, portanto, válidas as igualdades seguintes
relações, para os dois compressores:

v2n/u2 = 0,697 c/u2 = 0,80

Para semelhança geométrica, adotar: β1 = 54,70 β2 = 600

D2 = 1,3 D1 l1 = 0,39 D1 l2 = 0,36 D

Deseja-se que o atual compressor (B) funcione com a rotação de 3.600 rpm e
que produza um diferença de pressão de 800 mm de água.

Para o compressor atual (B) calcular:

3a - Velocidade tangencial u2
3b - Diâmetros D1 e D2
3c - Velocidade v2n e vazão
3d - Velocidade v2u e carga total isoentrópica e real
3e - Potência do compressor, por dois processor,para conferir os
resultados.

Resposta:
u2 = 142,8 m/s D1 = 0,0,582 m D2 = 0,757 m
v2n = 99,5 m/s Q = 61,1 m3/s
v2u = 85,3 m/s H = 1.244 m c ar H2R = 665,4 m c ar
NCP = 1.426 CV

Exercício 4 - A partir dos resultados dos exercícios 2 e 3, conferir

os valores obtidos, utilizando as relações de semelhança, abaixo
representadas:
√𝑄
Rotação específica: 𝑛1 = 𝑛
∆𝑃3/4
𝑄
Coeficiente de vazão: 𝑘𝑄 =
𝑢 2 𝐷2
2

∆𝑃
Coeficiente de pressão 𝑘𝑃 =
𝜌𝑢22
3
 𝑁
Coeficiente de potência: 𝑘𝑁 =
𝜌 𝑢23 𝐷22

𝑐 𝑣2𝑛
Coeficientes de velocidades: 𝑘𝑉 = 𝑘𝑉 =
𝑢2 𝑢2

Completar a tabela abaixo:

Grandezas Compressor Compressor Compressor

A B B
Obtidos no Obtidos por
Ex. 3 semelhança
(D1 (m) 0,46 0,582 0,582
D2 (m) 0,60 0,757 0,757
n(rpm) 900 3.600 3.600
Q(m3/s) 7,6 61,1
∆𝑃(mm H20) 31,3 800
n1 (rpm) 187
u2 (m/s) 28,3 142,8 xxxxxxxxxxxx
