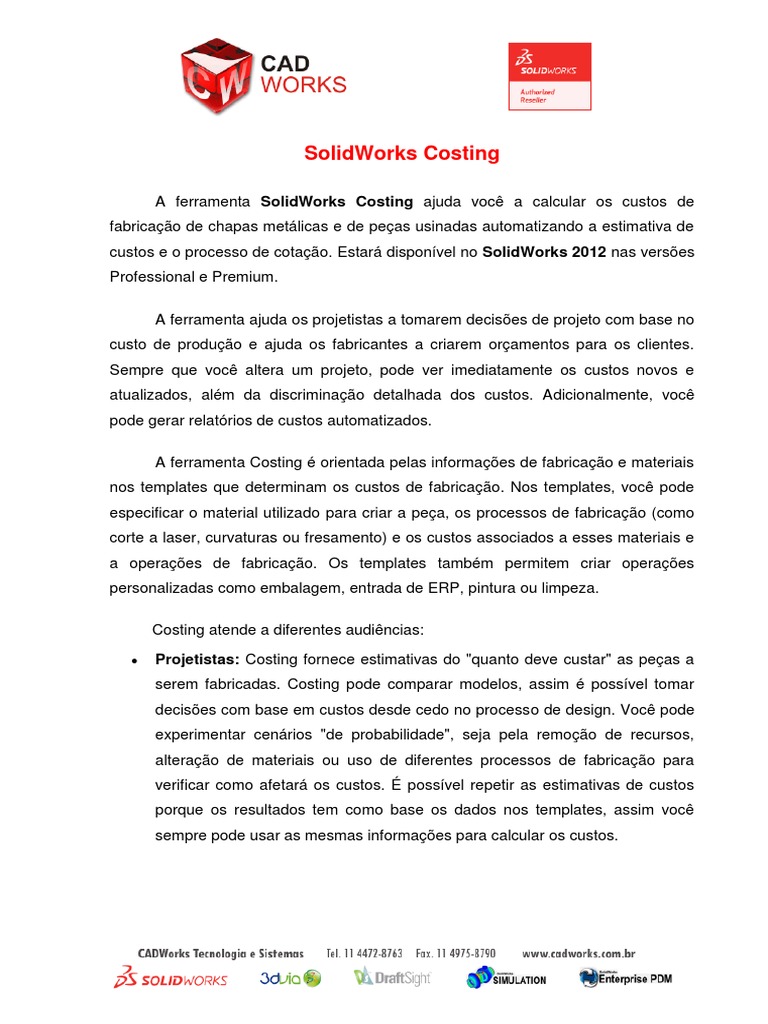

SolidWorks Costing

A ferramenta SolidWorks Costing ajuda você a calcular os custos de

fabricação de chapas metálicas e de peças usinadas automatizando a estimativa de
custos e o processo de cotação. Estará disponível no SolidWorks 2012 nas versões
Professional e Premium.

A ferramenta ajuda os projetistas a tomarem decisões de projeto com base no

custo de produção e ajuda os fabricantes a criarem orçamentos para os clientes.
Sempre que você altera um projeto, pode ver imediatamente os custos novos e
atualizados, além da discriminação detalhada dos custos. Adicionalmente, você
pode gerar relatórios de custos automatizados.

A ferramenta Costing é orientada pelas informações de fabricação e materiais

nos templates que determinam os custos de fabricação. Nos templates, você pode
especificar o material utilizado para criar a peça, os processos de fabricação (como
corte a laser, curvaturas ou fresamento) e os custos associados a esses materiais e
a operações de fabricação. Os templates também permitem criar operações
personalizadas como embalagem, entrada de ERP, pintura ou limpeza.

Costing atende a diferentes audiências:

 Projetistas: Costing fornece estimativas do "quanto deve custar" as peças a
serem fabricadas. Costing pode comparar modelos, assim é possível tomar
decisões com base em custos desde cedo no processo de design. Você pode
experimentar cenários "de probabilidade", seja pela remoção de recursos,
alteração de materiais ou uso de diferentes processos de fabricação para
verificar como afetará os custos. É possível repetir as estimativas de custos
porque os resultados tem como base os dados nos templates, assim você
sempre pode usar as mesmas informações para calcular os custos.
  Fabricantes: Costing cria orçamentos precisos com base em materiais,
processos e outros custos associados necessários para fabricar as peças.
Costing agiliza o processo de orçamento em comparação a métodos manuais,
ao dispensar o uso de planilhas eletrônicas, recursos de contagem e estimativa
de materiais. Costing ajuda a eliminar erros e fornece um sistema de
orçamentos preciso e passível de repetição, que você pode atualizar sempre
que houver novo material ou os custos de mão de obra precisarem de revisão.

A ferramenta Costing é dividida em duas capacidades funcionais:

Sheet Metal Costing

Use a ferramenta Sheet Metal Costing para peças fabricadas a partir de

chapas metálicas. Para usar essa ferramenta, a peça deve conter recursos de
chapas metálicas, tais como flanges, dobras e ferramentas de conformação.
Recursos como furos e cortes são reconhecidos como atalhos de corte de fabricação
para operações como corte a laser, jato de água e plasma. ,

Machining Costing

Use a ferramenta Machining Costing para peças usinadas de material em

bloco sólido e de estoque de placas. Peças usinadas de blocos usam técnicas de
fabricação como fresagem e perfuração. Peças feitas de placas usam técnicas de
fabricação como corte a laser, jato de água e plasma, além de fresagem e
perfuração.
Os custos calculado pela ferramenta Costing são tão precisos quanto os
dados em seus templates. Embora o SolidWorks forneça templates pré-preenchidos,
é melhor criar templates personalizados com base em seus custos de fabricação. É
recomendável trabalhar com departamentos de fabricação internos e fornecedores
de fabricação externos para criar templates personalizados que reflitam os custos
reais.
 Benefícios do SolidWorks Costing

Projeto baseado em custo, velocidade, repetibilidade e precisão de estimativas

• Para Gerentes e Executivos:

• Alcançar objetivos de custo e manter margens de lucro

• Quebrar barreiras entre fabricação e projetos – O SW Costing usa

dados pela fabricação para determinar custos

• Para Projetistas, Engenheiros e Gerentes de Engenharia:

• “Design for Cost” mais cedo e eliminar a necessidade de depois

“Reprojetar pelo Custo”

• Tomar decisões de projeto baseadas em custo de fabricação do projeto

• Orçamentos (internos e externos) mais rápidos e reproduzíveis

• Para Fornecedores de Serviço:

• “Orçamentos Instantâneos” para clientes

• Mais rápido que planilhas, contar recursos ou outras formas de

orçamentação manual

• Muito mais reproduzível e preciso do que estimativas “no olho”

• Preciso de acordo com os dados fornecidos pela fabricação

• Os dados dos templates podem ser calibrados, fornecendo maior

precisão
 Definir locais de arquivos

Antes de usar a ferramenta Costing, você precisará definir os locais dos

arquivos a usar para corrigir os templates para esse exemplo.

Clique em Opções ou em Ferramentas > Opções. Na guia Opções do

sistema, clique em Locais de arquivos.

1. Em Exibir pastas para, selecione Templates de Costing.

2. Clique em Adicionar e navegue até install_dir\samples\whatsnew\costing.
3. Clique em OK.

Avaliar o custo de uma peça de chapa metálica

Neste procedimento, execute Sheet Metal Costing para determinar o custo de

fabricação de uma peça de chapa metálica. Este procedimento é útil para
fabricantes.

1. Abra install_dir\samples\whatsnew\costing\costing.sldprt.

Uma peça de chapa metálica é exibida;

 2. Clique em Sheet Metal Costing (barra de ferramentas Ferramentas) ou
em Ferramentas > SolidWorks Costing > Sheet Metal Costing.
3. No painel de tarefas Sheet Metal Costing, em Template do Costing,
selecione sample_shm_metric_waterjet.

O template de Costing contém os procedimentos que você ou seu fornecedor

de fabricação usariam para produzir a peça. No template, é possível incluir e
personalizar informações como custos e tamanhos do material, custo das operações
de fabricação e custos da configuração de fabricação. Esse template de Costing é
configurado para o corte de chapa metálica com jato de água.

A ferramenta Costing estima o custo de produção usando as informações

sobre o material dessa peça.

O painel de tarefas Sheet Metal Costing exibe o Custo estimado por peça
como U$35,88:
4. No painel de tarefas Sheet Metal Costing, em Material, observe:

5. O CostingManager na árvore de projetos do FeatureManager exibe

recursos de fabricação como dobras e caminhos de corte que foram
reconhecidos na peça. Em CostingManager, observe:
 6. Mantenha essa peça e o Painel de tarefas Sheet Metal Costing abertos para o
próximo procedimento.

Alterar entradas de Costing

Você pode executar estudos de "probabilidades" para ver como as alterações,

como tamanho de lote, poderiam afetar os custos sem ter que realmente alterar o
modelo. Quando você altera as entradas de Costing, pode ver imediatamente como
as alterações afetam os custos.

1. No Painel de tarefas Sheet Metal Costing, em Quantidade, ajuste o

Tamanho do lote para 50.
2. Pressione Enter.

Como o Número total de peças é 100, você precisaria executar 2 lotes para
produzir todas as peças. O Custo estimado por peça aumenta porque seria
necessário incorrer em duas taxas de configuração, uma para cada lote.
 Alternar o template de Costing

Você pode determinar como as operações de fabricação afetarão os custos

do seu projeto. Por exemplo, você pode comparar os custos de fabricar uma peça
com diferentes fornecedores.

Neste exemplo, você verificará os custos de um fornecedor que utiliza corte a

laser em vez de corte a jato de água.

 No painel de tarefas Sheet Metal Costing, em Template do Costing, selecione

sample_shm_metric_laser. Altere o template para obter uma estimativa de
custos do fabricante com corte a laser. O Custo estimado por peça diminui,
indicando que é mais barato fabricar a peça com o fornecedor com corte a
laser.

Definir a linha de base

Você pode bloquear o valor de um projeto, assim pode comparar as alterações

futuras de um custo. Se você alterar posteriormente o projeto, o custo será
comparado com o custo bloqueado.

 No Painel de tarefas Costing, em Custo estimado por peça, clique em Definir

linha de base para desbloquear o custo Atual. O custo Atual é bloqueado,

enquanto a Linha de base e o botão mudam para . Enquanto o preço da

linha de base estiver definido, será possível girar, planificar e redobrar a peça.

Alterar materiais

Agora você alterará o material e as operações personalizadas para ver como

afetam o custo com o novo fornecedor.
1. No Painel de tarefas Sheet Metal Costing, em Material, altere Aço carbono
simples para Chapa metálica de aço inoxidável AISI 316 (SS). O Custo
estimado por peça aumenta porque o aço inoxidável é mais caro do que o aço
carbono simples. Entretanto, como você está usando aço inoxidável, não há
mais necessidade de revestimento em pó, assim é possível remover a
operação personalizada de revestimento em pó.
2. No CostingManager:
a. Expanda Operações personalizadas .

b. Clique com o botão direito do mouse em Revestimento em pó1 - Peça e

clique em Remover operação personalizada.

O Custo estimado por peça diminui.

Modificar o template de Costing

Você pode modificar o template de Costing a qualquer momento em que

ocorram alterações nas estruturas dos custos. Por exemplo, se o preço do aço
aumentar, você pode alterar o custo no template.

1. No Painel de tarefas Sheet Metal Costing, em Template de Costing, clique em

Iniciar editor de template.
2. No painel esquerdo do Editor de template de Costing, clique em Espessura.

Os preços de cada material são definidos. Aqui você pode editar

permanentemente os valores de custos ou pode editá-los temporariamente no Painel
de tarefas Sheet Metal Costing.
3. Feche o Editor de template de Costing sem fazer alterações.
4. No Painel de tarefas Sheet Metal Costing, em Material, ajuste o Custo do
material como 5,00.
5. Pressione Enter.

O Custo do material é realçado em amarelo para indicar que o valor do

template foi substituído e o Custo estimado por peça diminuiu.

6. Em Custo estimado por peça, clique em Definir linha de base para

desbloquear o valor de linha de base definido anteriormente.

7. Clique novamente em Definir linha de base para bloquear o preço Atual

como a nova linha de base a ser usada na comparação de alterações
futuras do projeto.
 Alterar a geometria do modelo

Você pode alterar a geometria do modelo para ver como afetaria os custos de
fabricação.

1. Na área de gráficos, clique com o botão direito na margem e selecione

Suprimir .

2. No Painel de tarefas Sheet Metal Costing, em Custo estimado por peça,

clique em Clicar para atualizar.

É necessário atualizar manualmente a estimativa de custos porque você

alterou a geometria do modelo. O Custo estimado por peça diminui porque
você simplificou a peça.

3. Na área de gráficos, clique duas vezes na peça.

4. Clique duas vezes na profundidade da flange: 35.
 5. Na caixa de diálogo Modificar, digite 100 e clique em .

6. Clique em Reconstruir (barra de ferramentas Padrão) ou em Editar >

Reconstruir.

O Custo estimado por peça aumenta.

Criar relatórios

É possível criar relatórios dos resultados dos custos. Os itens em linha

detalhados no relatório facilitam visualizar como as decisões de projeto afetam os
custos.

 Na parte inferior do Painel de tarefas Sheet Metal Costing, clique em Gerar

relatório .

O relatório é aberto no Microsoft Word.
