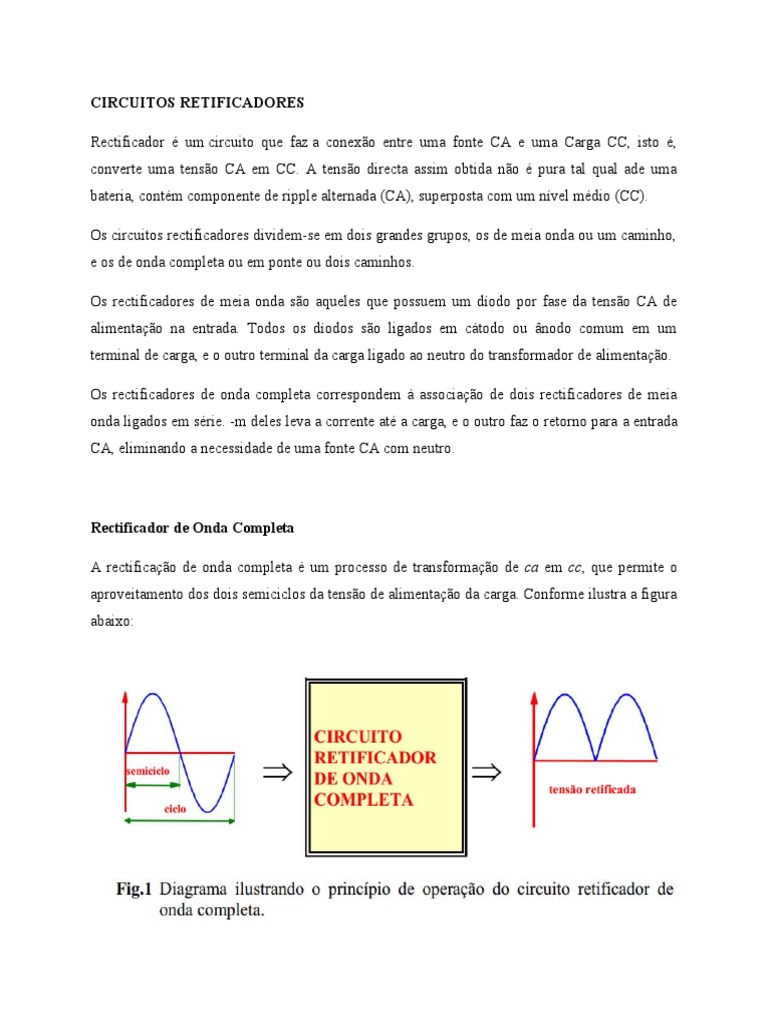

CIRCUITOS RETIFICADORES

Rectificador é um circuito que faz a conexão entre uma fonte CA e uma Carga CC, isto é,
converte uma tensão CA em CC. A tensão directa assim obtida não é pura tal qual ade uma
bateria, contém componente de ripple alternada (CA), superposta com um nível médio (CC).

Os circuitos rectificadores dividem-se em dois grandes grupos, os de meia onda ou um caminho,

e os de onda completa ou em ponte ou dois caminhos.

Os rectificadores de meia onda são aqueles que possuem um díodo por fase da tensão CA de
alimentação na entrada. Todos os díodos são ligados em cátodo ou ânodo comum em um
terminal de carga, e o outro terminal da carga ligado ao neutro do transformador de alimentação.

Os rectificadores de onda completa correspondem à associação de dois rectificadores de meia

onda ligados em série. -m deles leva a corrente até a carga, e o outro faz o retorno para  a entrada
CA, eliminando a necessidade de uma fonte CA com neutro.

Rectificador de Onda Completa

A rectificação de onda completa é um processo de transformação de ca em cc, que permite o

aproveitamento dos dois semiciclos da tensão de alimentação da carga. Conforme ilustra a figura
abaixo:
O circuito rectificado de onda completa é o mais empregado nos equipamentos electrónicos, pois
permite obter um melhor aproveitamento da energia disponível na entrada do circuito.

A rectificação de onda completa pode ser realizada com o emprego de um transformador com
derivação central e dois díodos semicondutores ou alternativamente, pelo uso de uma ponte de
quatro díodos.

Rectificação de onda completa com derivação central

A rectificação de onda completa com derivação central é a denominação técnica que se dá ao

circuito rectificador de onda completa que emprega dois díodos semicondutores, quando se
deriva o terminal negativo de saída do circuito da porção central do secundário do transformador,
sendo o terminal positivo considerado no ponto de interconexão dos dois díodos.

Princípio de Funcionamento

O princípio de funcionamento do circuito rectificador de onda completa com derivação central

pode ser compreendido analisando-se a operação do circuito por semiciclo da tensão de entrada.

Semiciclo negativo

Estabelecendo-se a referência de potencial no primário e secundário do transformador, verifica

se, que durante o semiciclo negativo da tensão de entrada, o ânodo do díodo D1 fica submetido a
um potencial positivo, ao passo que o ânodo do díodo D2 fica submetido a um potencial
negativo.

Semiciclo positiva

Durante o semiciclo positivo, ocorre a inversão de polaridade no secundário do transformador, o

díodo D1 torna-se inversamente polarizado entrando em bloqueio. O estado de polarização
directa nesse caso ocorre no díodo D2, que entra no regime de condução.
