UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 1

INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS

de
ETAPAS PROJETO E EXIGÊNCIAS
INSTRUÇÕES NORMATIVAS

INSTRUÇÕES NORMATIVAS
di
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS

DESIGN
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS

INTERIORES
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
INSTRUÇÕES NORMATIVAS
2009

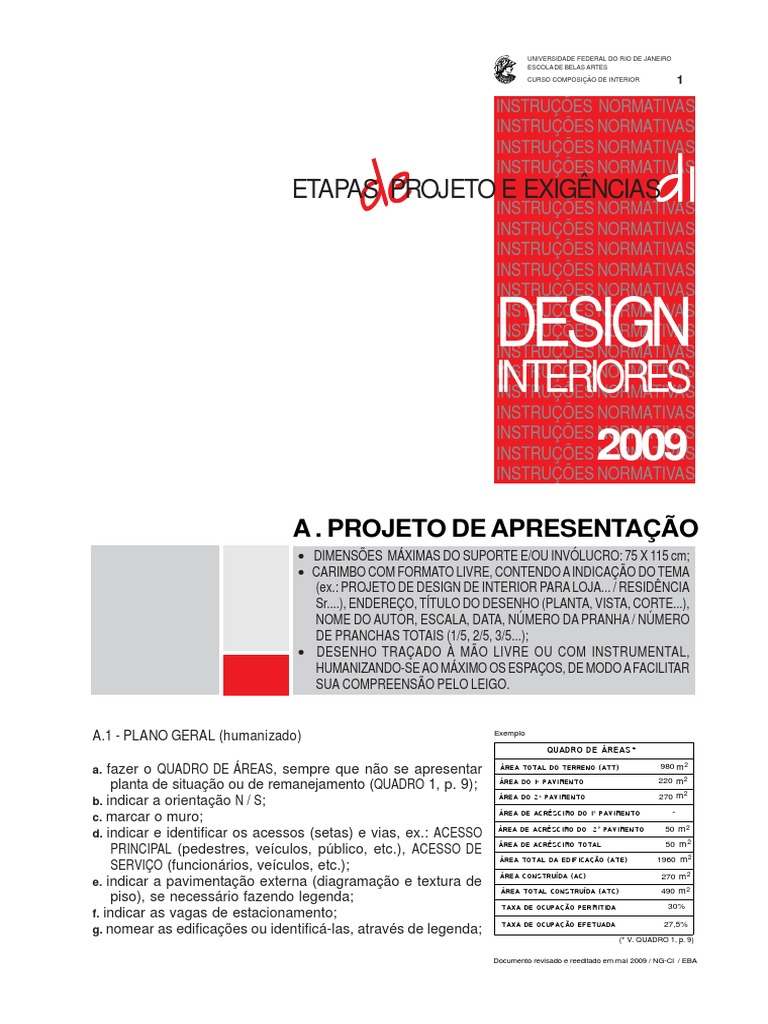

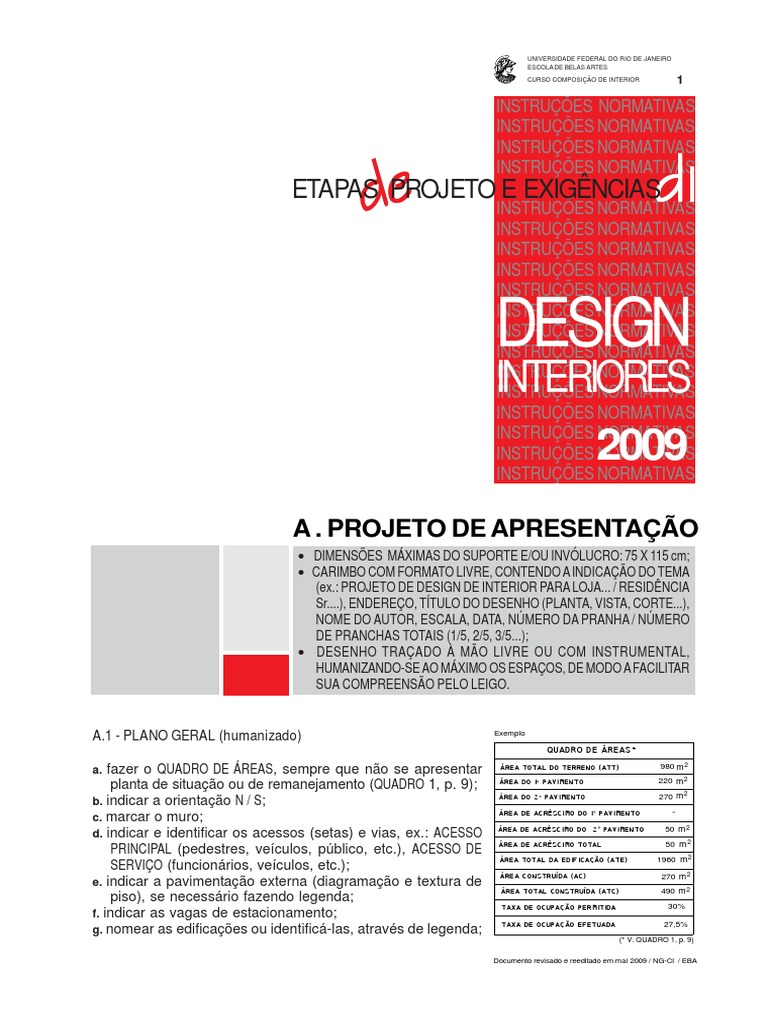

A . PROJETO DE APRESENTAÇÃO
• DIMENSÕES MÁXIMAS DO SUPORTE E/OU INVÓLUCRO: 75 X 115 cm;
• CARIMBO COM FORMATO LIVRE, CONTENDO A INDICAÇÃO DO TEMA
(ex.: PROJETO DE DESIGN DE INTERIOR PARA LOJA... / RESIDÊNCIA
Sr....), ENDEREÇO, TÍTULO DO DESENHO (PLANTA, VISTA, CORTE...),
NOME DO AUTOR, ESCALA, DATA, NÚMERO DA PRANHA / NÚMERO
DE PRANCHAS TOTAIS (1/5, 2/5, 3/5...);
• DESENHO TRAÇADO À MÃO LIVRE OU COM INSTRUMENTAL,
HUMANIZANDO-SE AO MÁXIMO OS ESPAÇOS, DE MODO A FACILITAR
SUA COMPREENSÃO PELO LEIGO.

A.1 - PLANO GERAL (humanizado) Exemplo

QUADRO DE ÁREAS*

a. fazer o QUADRO DE ÁREAS, sempre que não se apresentar ÁREA TOTAL DO TERRENO (ATT) 980 m 2
ÁREA DO 1 PAVIMENTO 220 m 2
planta de situação ou de remanejamento (QUADRO 1, p. 9);
270 m 2
b. indicar a orientação N / S;
ÁREA DO 2 PAVIMENTO

ÁREA DE ACRÉSCIMO DO 1 PAVIMENTO -

c. marcar o muro;
d. indicar e identificar os acessos (setas) e vias, ex.: ACESSO
ÁREA DE ACRÉSCIMO DO 2 PAVIMENTO 50 m 2
ÁREA DE ACRÉSCIMO TOTAL 50 m 2
PRINCIPAL (pedestres, veículos, público, etc.), ACESSO DE
ÁREA TOTAL DA EDIFICAÇÃO (ATE) 1960 m 2
SERVIÇO (funcionários, veículos, etc.);
ÁREA CONSTRUÍDA (AC) 270 m 2
e. indicar a pavimentação externa (diagramação e textura de
ÁREA TOTAL CONSTRUÍDA (ATC) 490 m 2
piso), se necessário fazendo legenda;
TAXA DE OCUPAÇÃO PERMITIDA 30%
f. indicar as vagas de estacionamento;
TAXA DE OCUPAÇÃO EFETUADA 27,5%
g. nomear as edificações ou identificá-las, através de legenda;
(* V. QUADRO 1, p. 9)

Documento revisado e reeditado em mai 2009 / NG-CI / EBA

 .

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 2
h. marcar as divisões arquitetônicas da edificação, nomeando PROJETO DE APRESENTAÇÃO
os compartimentos e fornecendo suas áreas;
i. marcar os vãos (portas com giros);
j. marcar a projeção de pavimento superior ou da cobertura
(linha de traço e dois pontos) e indicar o caimento das
águas;
k. indicar os níveis acabados (grades) internos e externos (não
PLANTA
utilizar as cotas em osso), conforme as convenções (Figura 1);
l. numerar os degraus das escadas (sentido de leitura) e indicar
a direção (S ou D) considerando como referencial o NÍVEL POSITIVO
pavimento cortado, de acordo com o modelo (Figura 2); + .30 (acabado)
m. manter em ambos os pavimentos os mesmos números + .25 (osso)
indicativos dos degraus;
n. marcar as rampas, indicando o percentual de inclinação e a
direção (S ou D), de acordo com o modelo (Figura 3); NÍVEL NEGATIVO
o. marcar os equipamentos da área externa (piscina, mobiliário, − .30 (acabado)
etc.); − .25 (osso)
p. marcar e identificar através de legenda os aparelhos de
iluminação da área externa;
q. marcar as áreas de vegetação (jardineiras, canteiros, etc.),
fazendo a distribuição das espécies vegetais (coberturas,
arbustos, árvores), quanto ao volume; Figura 1 - INDICAÇÃO DE GRADES
r. falar o plano geral (V. Item A.7). EM PLANTA

Figuras 2 e 3
REPRESENTAÇÕES DE ESCADA
E DE RAMPA

Documento revisado e reeditado em mai 2009 / NG-CI / EBA

 .

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 3
PROJETO DE APRESENTAÇÃO

A.2 - PLANTA (humanizada)

a. indicar a orientação N / S;
b. marcar as vistas (Figura 4)
fachadas e/ou cortes (linha estreita de traço e ponto, com maior
espessura nas extremidades e na mudança de direção, não contínua em toda a extensão do
corte) que acompanham a planta (Figura 5);

NÚMERO DO DESENHO Ao numerar, observar

o sentido de leitura:
27 (no vértice do
3 triângulo)

27

27
3

3
NÚMERO DA PRANCHA
3
(em que está representada
27 OU
a vista)

Figuras 4 e 5
REPRESENTAÇÕES DE 3 27 27 3
VISTA E CORTE

REPRESENTAÇÃO Representação do CORTE 2, localizado na

DE CORTE PRANCHA 3, de acordo com o seu SENTIDO
(observar o sentido de leitura da numeração)

32

3
2
INDICAR APENAS O NÚMERO NÚMERO
DO CORTE, QUANDO ESTIVER LOCALIZADO DO CORTE
NA MESMA PRANCHA
DO ELEMENTO CORTADO
1

32

3
2
3 - NÚMERO DA
PRANCHA
1 (onde está
representado
o corte)
2 3
3
2

3 3
2 2
2 - NÚMERO
DO CORTE

INDICAR JUNTO AO VÉRTICE DO TRIÂNGULO O NÚMERO DO CORTE E NA

OUTRA PARTE O NÚMERO DA PRANCHA ONDE O MESMO ESTÁ
REPRESENTADO (QUANDO O CORTE ESTIVER LOCALIZADO EM PRANCHA 23
3
2

DIFERENTE DO ELEMENTO CORTADO)

c. marcar as alvenarias, lajes, vigas e pilares com as devidas espessuras, evitando-se a utilização
da textura de concreto;
d. nomear os compartimentos; indicar suas áreas quando o plano geral não foi solicitado;
e. indicar a projeção do beiral ou de pavimento superior existente (linha de traço e dois pontos);
f. indicar os acessos (setas);
g. numerar os degraus das escadas (sentido de leitura) e indicar a direção (S ou D) considerando
como referencial o pavimento cortado, de acordo com o modelo (Figura 2);
h. manter em ambos os pavimentos os mesmos números indicativos dos degraus;
i. marcar rampas, indicando a direção (S ou D) e o percentual de inclinação, considerando como
referencial o pavimento cortado (Figura 3);
j. indicar portas (com sentido de movimento);
k. indicar marcos, aduelas e alizares;
Documento revisado e reeditado em mai 2009 / NG-CI / EBA
 .

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 4
PROJETO DE APRESENTAÇÃO
l. desenhar os equipamentos, indicando forma, volume, textura, etc.;
m. indicar, esquematicamente, o interior dos equipamentos cortados (ex.:armários), evitando o
uso de cor;
n. indicar todos os acessórios tais como maçanetas, objetos, quadros, cortinas, equipamentos
de ar condicionado, metais sanitários, etc.;
o. representar misturadores, registros, torneiras, duchas e chuveiros pelo equipamento utilizado;
p. indicar pontos de água específicos para filtro, lava-louças, lavadora de roupas e refrigeradores,
assim como pontos de drenos de ar condicionado e pontos de esgoto de lava-louças e lavadoras
de roupas (Quadro 10);
q. indicar pontos de gás (aquecedores e fogões ou outros equipamentos) (Quadro 10);
r. diagramar o piso, usando texturas e/ou cores, indicando as soleiras assim como os
acessórios como caixas e ralos secos e/ou sifonados (indicados pela forma da grelha);
s. indicar níveis acabados (grades) internos e externos (não utilizar as cotas em osso), de
acordo com convenções (Figura 1);
t. indicar rebaixamentos de teto, em linha tracejada (projeção); indicar por linha tracejada os
rebaixamentos coincidentes com os limites dos cômodos, marcados a 2,5cm da alvenaria;
u. indicar pontos de luz (teto e parede) em linha tracejada; no caso de lâmpadas
fluorescentes, seguir a simbologia (Quadro 10), porém, adequando-a ao dimensionamento
dos aparelhos de iluminação e/ou suas respectivas lâmpadas;
v. indicar o quadro de distribuição de acordo com as convenções (Quadro 10);
w. em overlay, repetir a indicação de pontos de luz (de acordo com o item u) e indicar também
tomadas, interruptores, campainhas, pontos de telefone/ interfone e comandos de parede e
de piso, de acordo com convenções (Quadro 10);
x. trabalhar as diversas texturas dos materiais;
y. representar a vegetação;
z. falar a planta (V. Item A.7).

A.3 - CORTE (humanizado)

a. eliminar o telhado, representando apenas as lajes de piso

(ou contrapiso) e cobertura, utilizando linhas de ruptura, CORTE
quando necessário;
b. utilizar espessuras de traços diferentes para dar NÍVEL POSITIVO
profundidade;
c. marcar as alvenarias, lajes, vigas e pilares com as devidas + .30 (acabado)
+ .25 (osso)
espessuras, evitando-se a textura de concreto;
d. indicar os níveis acabados (grades) (não utilizar as cotas
em osso), de acordo com convenções (Figura 6);
NÍVEL NEGATIVO
e. marcar aduelas, marcos, alizares e rodapés;
f. indicar o PD (acima da representação da laje, em caso de − .30 (acabado)
não haver rebaixamento de teto); − .25 (osso)
g. indicar os rebaixamentos de tetos, fornecendo o PD (acima
das linhas de rebaixamento) e designando os materiais
utilizados (ex.: PD=2,40m REBAIXO EM GESSO);
h. representar equipamentos e acessórios, mostrando a
forma, o volume, a textura, etc.;
i. desenhar tomadas, interruptores e campainhas de acordo
com as formas e dimensões dos espelhos utilizados; Figura 6
j. falar, se necessário, o corte, complementando o que INDICAÇÃO DE GRADES EM CORTE
não foi falado em planta (V. Item A.7). Documento revisado e reeditado em mai 2009 / NG-CI / EBA
 .

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 5
PROJETO DE APRESENTAÇÃO

A.4 - VISTA (humanizada)

a. utilizar espessuras de traços diferentes para dar profundidade;

b. marcar o contorno interno da alvenaria e das lajes de piso e cobertura (ou rebaixamento);
c. indicar os níveis acabados (grades) (não utilizar as cotas em osso), de acordo com convenções
(Figura 6);
d. marcar o rodapé;
e. indicar o PD, acima da linha do teto;
f. representar todos os equipamentos e acessórios, mostrando a forma, o volume, a textura, etc.;
g. falar, se necessário, a vista, complementando o que não foi falado em planta (V. Item A.7).

A.5 - FACHADA (humanizada)

a. identificar a fachada (principal, lateral direita, esquerda, posterior, secundária e N/S/E/W (ex.:
FACHADA PRINCIPAL / SUDESTE);
b. representar a cobertura quanto ao tipo utilizado;
c. desenhar os letreiros; esclarecê-los em detalhe, especificando materiais, dimensões e sistema
de fixação, no caso de não se apresentar fachada no projeto de execução;
d. marcar os aparelhos de iluminação;
e. indicar a numeração do logradouro;
f. representar as texturas dos diversos materiais;
g. representar a vegetação;
h. em caso de existência de muro (grade, gradil), desenhá-lo à parte (overlay, por exemplo),
mostrando o contorno e as envazaduras da edificação, de modo a estabelecer as suas relações;
i. falar, se necessário, a fachada, complementando o que não foi falado em planta (V. Item A.7).

A.6 – PERSPECTIVA

a. não indicar a escala utilizada;

b. representar todo o ambiente, valorizando as diferentes texturas, as formas e os volumes dos
equipamentos, aparelhos de iluminação e acessórios, humanizando-o ao máximo;
c. fornecer o maior número possível de detalhes, de modo a se obter uma imagem mais próxima
da realidade.

A.7 - PLANTA FALADA (E OUTROS DESENHOS)

CONTEÚDO a. abordar, como ponto de partida, os itens indicados no QUADRO 2 (p.6), acrescentando
aos mesmos quaisquer outros, quando couber;
b . apresentar os aspectos principais de cada item, ampliando ou reduzindo-os, de
acordo com a singularidade do caso e atendendo a uma seqüência padronizada
das informações; referências e dimensões não devem ser fornecidas, exceto em
casos especiais;

FORMA c. buscar uma forma sucinta de fornecer as informações de modo claro e

preciso;
d . paginar o texto de cada item em bloco e utilizar, necessariamente, uma linha
de espessura adequada que o remeta ao desenho de modo direto;
e. diagramar a prancha considerando o desenho, o carimbo e os blocos de texto
com suas linhas indicativas.
Documento revisado e reeditado em mai 2009 / NG-CI / EBA
 .

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 6
PROJETO DE APRESENTAÇÃO

QUADRO 2 - PLANTA FALADA (E OUTROS DESENHOS)

ITENS ASPECTOS A SEREM INFORMADOS

tipo de material de revestimento, acabamento / tratamento, cor.

4. DIVISÓRIAS, PAINÉIS tipo, material estrutural e de revestimento, acabamento /tratamento, cor.

E ESQUADRIAS
5. APARELHOS DE tipo de aparelho, tipo de iluminação, material, acabamento /tratamento, cor,
ILUMINAÇÃO tipo de lâmpada, designer.
6. EQUIPAMENTOS tipologia, nome do equipamento / acessório, material de cada parte componente,
E ACESSÓRIOS acabamento /tratamento, cor, designer.*

7. METAIS linha, material de acabamento / tratamento, cor, fabricante.

8. FERRAGENS linha, material de acabamento / tratamento, cor, fabricante.

9. INTERRUPTORES E linha, cor, fabricante.

TOMADAS: PLACAS

10. OBJETOS DE ARTE obra - tipo, técnica, material e autor.

* Excluir, em caso de residências, eletrodomésticos de pequeno porte como, por exemplo, a cafeteira e a torradeira.

A.8 - PASTA DE AMOSTRAS

CONTEÚDO:
a. abordar, como ponto de partida, os itens indicados no Quadro 3 (p.7), acrescentando aos mesmos
quaisquer outros, quando couber;
b. fazer uma descrição sumária de cada item, ampliando-se o número de informações em relação à
planta falada, detalhando-as de modo claro, preciso e técnico, segundo uma seqüência
hierárquica padronizada e evitando a utilização de linguagem característica de mensagem
mercadológica;
c. ampliar ou reduzir a informação de acordo com a singularidade do caso;
d. explicar, no caso da presença de atributo ecológico, que particularidades lhe conferem esta
característica;

FORMA:
e. organizar em seqüência hierárquica e sempre do geral para o particular:
e.1. os itens indicados para a parte exterior à edificação;
e.2. os itens de uso geral na edificação, tais como materiais de revestimento de pisos, paredes
e tetos, aparelhos de iluminação, metais, linhas de interruptores e tomadas, ferragens, que
muitas vezes são especificados para parte considerável da edificação ou para sua totalidade;
uma vez aqui apresentado, o item não deve ser repetido separadamente por compartimento;
e.3. os itens por setorização e compartimento, em ordem hierárquica (no caso de residências,
por exemplo, observar a seqüência dos setores social, íntimo e de serviços, apresentando em
cada um deles os compartimentos presentes);
f. disponibilizar para cada item uma imagem adequada, procurando ao máximo a fidelidade
cromática entre o objeto real e sua representação (planta baixa X pasta de amostra); no caso
de item de desenho exclusivo, apresentar um croqui. Documento revisado e reeditado em mai 2009 / NG-CI / EBA
 .

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO

ESCOLA DE BELAS ARTES
CURSO COMPOSIÇÃO DE INTERIOR 7
PROJETO DE APRESENTAÇÃO

QUADRO 3 - PASTA DE AMOSTRAS

ITENS DESCRIÇÃO SUMÁRIA DE

tipo de material de revestimento, acabamento / tratamento, cor, dimensões (quando couber), características
principais, particularidades que conferem a característica ecológica do produto, fabricante.

4. DIVISÓRIAS, PAINÉIS tipo, material estrutural e de revestimento, acabamento / tratamento, cor, dimensões (quando couber),
E ESQUADRIAS características principais, particularidades que conferem a característica ecológica do produto, fabricante.
tipo de aparelho, nome do objeto, tipo de iluminação, material, acabamento / tratamento, cor, dimensões (quando
5. APARELHOS DE couber), número e tipo de lâmpadas, potência, base, temperatura de cor, IRC, características principais, particula-
ILUMINAÇÃO ridades que conferem a característica ecológica do produto, designer, fabricante.

6. EQUIPAMENTOS tipologia, nome do equipamento / acessório, material de cada parte componente, acabamento / tratamento, cor,
dimensões (quando couber), características principais, particularidades que conferem a característica ecológica
E ACESSÓRIOS do produto, designer, fabricante.
tipo, linha, material de acabamento / tratamento, cor, características principais, particularidades que conferem
7. METAIS a característica ecológica do produto, fabricante.
tipo, linha, material de acabamento / tratamento, cor, características principais, particularidades que conferem
8. FERRAGENS a característica ecológica do produto, fabricante.
9. INTERRUPTORES E tipo, linha, material de acabamento / tratamento, cor, características principais, particularidades que conferem
TOMADAS: PLACAS+ a característica ecológica do produto, fabricante.
COMPONENTES ESPECIAIS

10. OBJETOS DE ARTE obra - tipo, técnica, material e autor - e seu acondicionamento para conservação e exposição, descrito de
modo detalhado, dimensões.

Documento revisado e reeditado em mai 2009 / NG-CI / EBA
