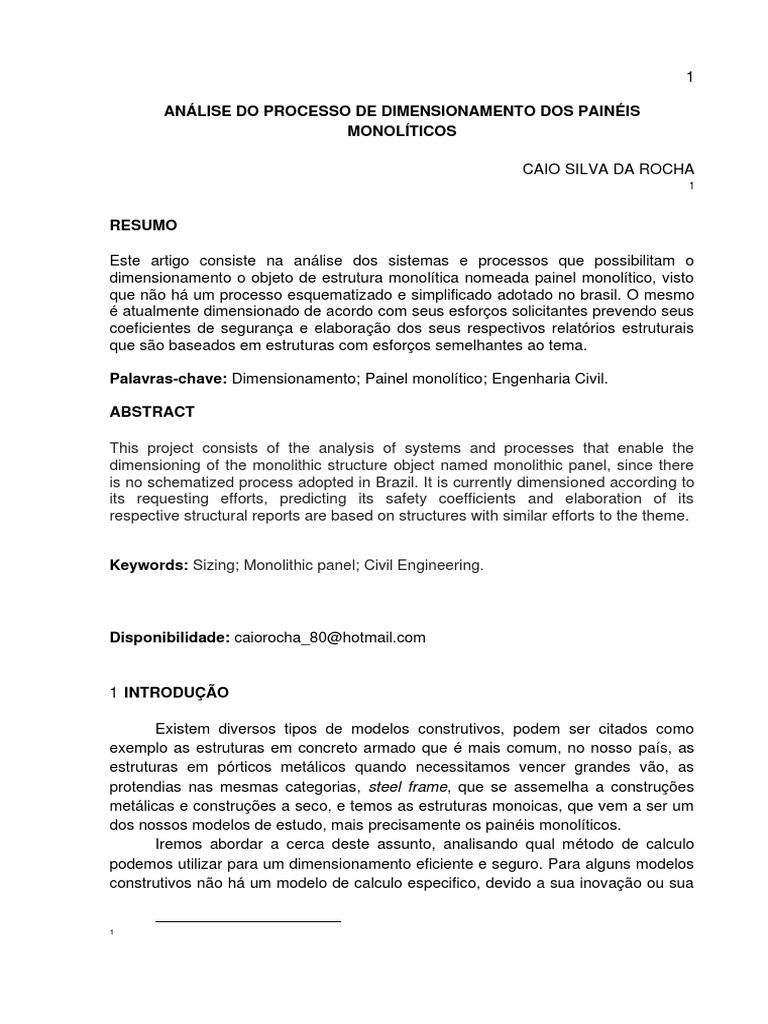

ANÁLISE DO PROCESSO DE DIMENSIONAMENTO DOS PAINÉIS

MONOLÍTICOS

CAIO SILVA DA ROCHA

1

RESUMO

Este artigo consiste na análise dos sistemas e processos que possibilitam o

dimensionamento o objeto de estrutura monolítica nomeada painel monolítico, visto
que não há um processo esquematizado e simplificado adotado no brasil. O mesmo
é atualmente dimensionado de acordo com seus esforços solicitantes prevendo seus
coeficientes de segurança e elaboração dos seus respectivos relatórios estruturais
que são baseados em estruturas com esforços semelhantes ao tema.

Palavras-chave: Dimensionamento; Painel monolítico; Engenharia Civil.

ABSTRACT

This project consists of the analysis of systems and processes that enable the
dimensioning of the monolithic structure object named monolithic panel, since there
is no schematized process adopted in Brazil. It is currently dimensioned according to
its requesting efforts, predicting its safety coefficients and elaboration of its
respective structural reports are based on structures with similar efforts to the theme.

Keywords: Sizing; Monolithic panel; Civil Engineering.

Disponibilidade: caiorocha_80@hotmail.com

1 INTRODUÇÃO

Existem diversos tipos de modelos construtivos, podem ser citados como

exemplo as estruturas em concreto armado que é mais comum, no nosso país, as
estruturas em pórticos metálicos quando necessitamos vencer grandes vão, as
protendias nas mesmas categorias, steel frame, que se assemelha a construções
metálicas e construções a seco, e temos as estruturas monoicas, que vem a ser um
dos nossos modelos de estudo, mais precisamente os painéis monolíticos.
Iremos abordar a cerca deste assunto, analisando qual método de calculo
podemos utilizar para um dimensionamento eficiente e seguro. Para alguns modelos
construtivos não há um modelo de calculo especifico, devido a sua inovação ou sua

1
 2

recente chegada em nosso mercado construtivo, tornando-se um material de pouca

informação de suas características, ou esforços solicitantes.
Para identificar seus respectivos esforços deve levar em consideração para
qual finalidade será utilizado, em que situação e localidade, e quais cargas os
materiais serão submetidos. E cabe ao engenheiro verificar e analisar essas
informações para dar início ao levantamento de dados.
O painel monolítico é originário da Itália e surgiu na década de 80, porem só
chegou ao brasil em 1990. Com a essa chegada, foi necessário submeter a teste e
estudos para poder entrar em nosso mercado construtivo, após isso ainda se trata
de um método muito recente e com pouca informação. Mas, seu conceito é similar
as paredes estruturais e trabalha de maneira semelhante podendo adotar critérios
de dimensionamento com estruturas que se comportam igualmente em suas
solicitações de carga.

2 DESENVOLVIMENTO

Para o dimensionamento de uma estrutura deve-se observar seus critérios de

esforços, suas peculiaridades construtivas, viabilidade de execução, materiais que
serão utilizados e suas respectivas caraterísticas técnicas, para que seja possível
encontrar a sua estática com o melhor custo beneficio e de maneiras eficiente.
Deste modo, analisando os critérios dimensionais de um painel monolítico,
obtém-se as informações a cerca de seus materiais, que vem a ser a malha eletro
soldada, seu material portante que pode se optar por argamassa de alto
desempenho ou micro concreto.
Seu enchimento com material em poliestireno expandido tem relevância em
sua dimensão, pois quanto mais espesso, mais separado ou não, torna-se as
camadas interna e externas da parede.
E por fim, seus arranques que vem a ser chumbados no piso estrutural, para
garantir o engaste o trabalho monolítico dos painéis.
Por meio da recomendação abaixo, entende-se que os painéis serão mais
utilizados de maneira estrutural em construção de pequeno porte como residências
unifamiliares pontos comerciais de ate dois pavimentos, prevendo que sua
capacidade dimensionar irá atuar em carregamento de baixa magnitudes.
Diferenciando dos prédios no qual exigi um controle rigoroso de produção, vejamos:
“Painéis monolíticos de poliestireno expandido EPS, São indicados para execução
de edificações de até dois pavimentos”. (RODRIGUES,2019).
O engenheiro calculista por sua vez, deve levar em consideração todos os
requisitos técnicos de cálculo de acordo com suas respectivas normas para
satisfazer o estudo com relativo à segurança.
Para os critérios de calculo de um painel, pode se adotar diversos tipos de
cálculos afim de avaliar os esforços de objeto de estudo em questão. Como por
exemplo, adotar esforços semelhantes ao cálculo de vigas paredes ou pilares
 3

paredes. (NBR 6118 – Projetos de estrutura de concreto – Procedimentos, Item

14.8.1), ser efetuado verificações de flambagem como dimensionamento de pilares
em concreto armado, em caso de painéis com alturas esbeltas. Com intuito de
verifica de definir as armaduras.
Deste modo traz-se um estudo simplificado para aplicação destes conceitos
nos painéis para analisar seus respectivos esforços e definir a armadura das
paredes afim de compor uma estrutura monolítica com capacidade portante de
esforços solicitantes.

2.1 ANÁLISE SIMPLIFICADA

Painel Monolítico
A análise será feita, em um trecho de parede com medidas de 1,00m de
comprimento e 2,88m e sua espessura com 15cm composta por 5cm de concreto e
10cm de enchimento em EPS, semelhante a espessura de parede utilizado em
estruturas convencionais e em projetos unifamiliares. A carga adotada será de 5tf/m.

Figura 1- Painel Monolítico Figura 2- Detalhamento do Painel Monolítico

Fonte: O Autor (2021) Fonte: O Autor (2021)

“Os painéis são fixados à fundação pela sua base, com barras de aço CA-50
de 10 mm de diâmetro x 50 cm de comprimento, posicionando o primeiro furo a 25
cm após o ponto de início da alvenaria e os demais furos a cada 50 cm, em ambos
os lados.” (RODRIGUES,2019).

Seguindo as recomendações o trecho foi dividido para representar seus

pontos de ancoragem, formando os seguintes diagramas de esforços.
 4

Figura 3- Diagrama de Força.

Fonte: O Autor (2021)

Figura 4 - Diagrama de Momento

Fonte: O Autor (2021)

Figura 5 - Diagrama de esforço cortante

Fonte: O Autor (2021)

Figura 6 - Diagrama de reações

Fonte: O Autor (2021)

 5

2.1.1 Dimensionamento pelo método de vigas parede.

Figura 7 - Dados para cálculo da viga parede

Fonte: O Autor (2021)

Figura 8 - Dimensionamento do trecho

Fonte: O Autor (2021)

 6

Figura 9 - Conclusão do dimensionamento

Fonte: O Autor (2021)

2.1.1.1 Observações

Como pode ser notado o valor da taxa de armadura positiva e negativa são
95,23% e 87,88% respectivamente, inferiores a taxa de armadura mínima igual a
15% exigido por norma.

Figura 10 - Taxa de armadura

Fonte: O Autor (2021)

Entende-se que as paredes com essas características podem portar uma

capacidade de carga maior, e adotando o dimensionamento das armaduras com
base na armadura mínima para este caso, pressupõe-se que está com uma folga
para cargas superiores.
Tomando os dados obtidos, já poderia ser adotado a utilização deste material
dentro das especificações proposta no cálculo. Porém, a nível de verificação
faremos a analise flexão da parede com base nos mesmos critérios adotados, para
Dimensionamento de pilares.
 7

2.1.1.1.1 Verificação pelo método de dimensionamento de pilares.

Tabela 1 — Dados do pilar.

Fonte: O Autor (2021)

Pilar de Concreto Armado

Larg. Eixo X 100 cm Fck 25 Mpa
Larg. EixoY 5 cm Fyk 500 Mpa
Eixo-Eixo Andar 288 cm Cobrimento 2,5 cm

Nk do Pilar (axial) 5 tf αe 1,2

Fluência 2,5

Tabela 2 — Resultado do dimensionamento do pilar.

Fonte: O Autor (2021)

Fcd 0,179 tf/cm² Área 500 cm²

Fyd 4,348 tf/cm² V 13%
ocd 0,152 tf/cm² Pressão Livre 0,022 tf/cm²
E 336,0 tf/cm² AS mínimo 2 cm²
Nd 11 tf Qt. Barras Mínima 8 und
Fbd 0,029 tf/cm² Espa. Das Barras -0,67 cm
Compr. Ancoragem 37,7

Analisando os dados obtidos, nota-se que a taxa de armadura pelo método de

pilares foi inferior a taxa de armadura das vigas, para as barras longitudinais. Com
seu As. mínimo sendo igual a 2cm².
 8

3 CONCLUSÃO

Por fim, conclui-se, que a opção do conceito de dimensionamento por vigas

parede, atende o quesito de paredes monolíticas em painéis. Como um método
simplificado e determinando uma margem considerável de segurança, por motivos
de normas, porém, entende-se que cada obra tem suas peculiaridades, logo, fica a
cargo do engenheiro projetista a analise de maneira criteriosos nos seus respectivos
aspectos de distribuição das cargas, para que haja uma concepção de projeto
eficiente e segura.
 9

REFERÊNCIAS

ABNT, Associação Brasileira de Normas Técnicas. ABNT NBR 6118:2014. Projeto

de estruturas de concreto - Procedimento
Disponível em: < https://www.galaxcms.com.br/up_arquivos/1149/NBR61182014-
20190807180913.pdf>.
Acessado em: 18 junho de 2021.

BALBINO, M. S. Sistema construtivo em painéis monolíticos de EPS: uma

solução para a construção de habitações populares no Brasil. Engenharia Civil da
Universidade Federal da Paraíba, João Pessoa, 2020. Disponível em:
<file:///C:/Users/Downloads/Sistema%20construtivo/pdf>.
Acessado em: 18 de junho de 2021.

RODRIGUES, Denilson. Saiba como montar os painéis monolíticos de EPS na

obra. < Saiba como montar os painéis monolíticos de EPS na obra - Grupo Isorecort
| AECweb>.
Acessado em: 18 de junho de 21.
