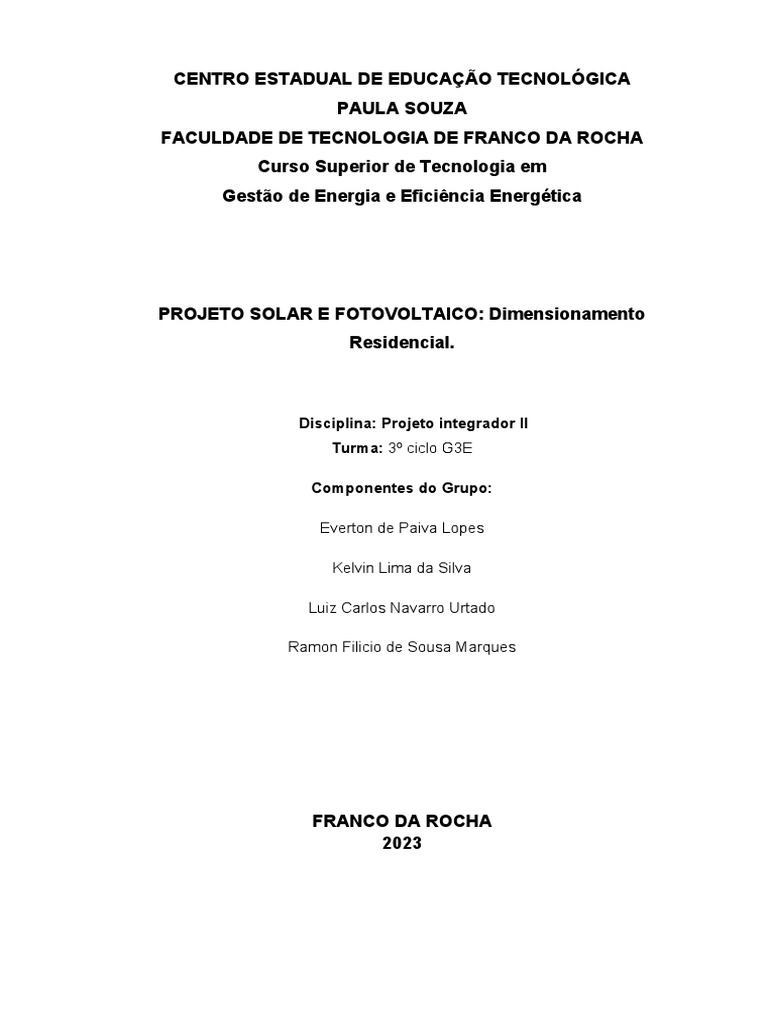

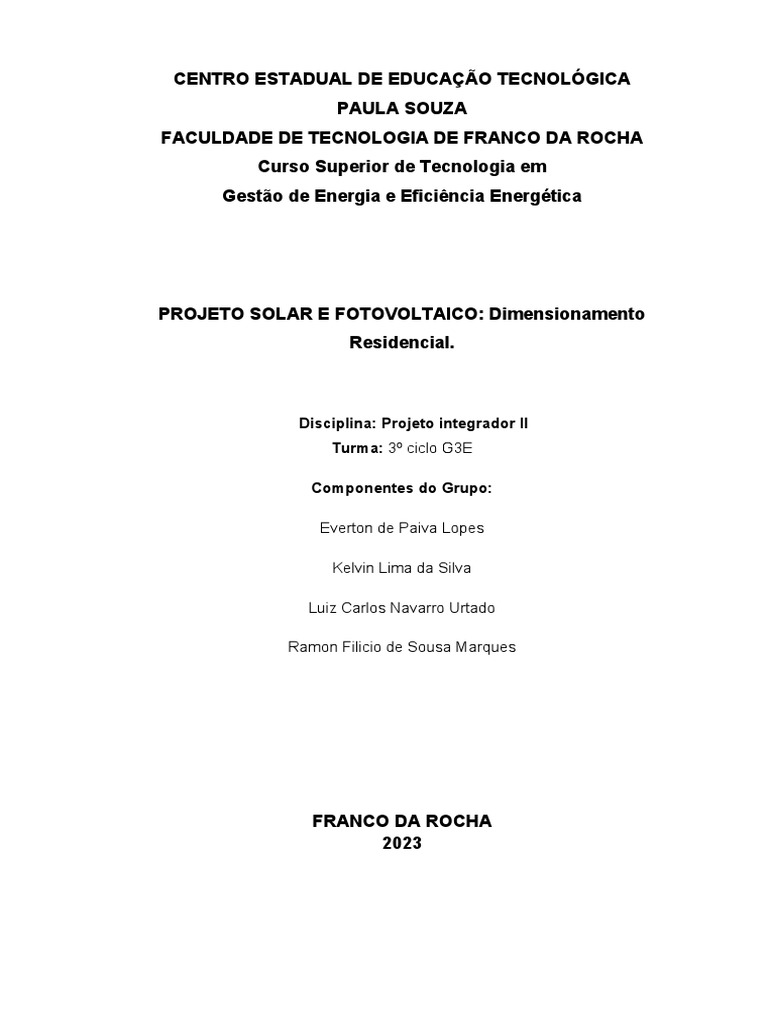

CENTRO ESTADUAL DE EDUCAÇÃO TECNOLÓGICA

PAULA SOUZA
FACULDADE DE TECNOLOGIA DE FRANCO DA ROCHA
Curso Superior de Tecnologia em
Gestão de Energia e Eficiência Energética

PROJETO SOLAR E FOTOVOLTAICO: Dimensionamento

Residencial.

Disciplina: Projeto integrador II

Turma: 3º ciclo G3E

Componentes do Grupo:

Everton de Paiva Lopes

Kelvin Lima da Silva

Luiz Carlos Navarro Urtado

Ramon Filicio de Sousa Marques

FRANCO DA ROCHA
2023
TÍTULO TEMA:

Projeto de Pesquisa apresentado ao

Curso Superior de Tecnologia em
Gestão de Energia e Eficiência
Energética da Fatec Franco da
Rocha, orientado pelo Prof. Me. Julio
Cezar Ferreira Macedo, como
requisito para Projeto Integrador II.
 RESUMO

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Palavras-chave: xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
 ABSTRACT

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Keywords: xxxxxxxxxxxxxxxxxxxxxxxxxxx
 LISTA DE ILUSTRAÇÕES

Figura 1: Sistema fotovoltaico.....................................................................................13

Figura 2: Sistema de aquecedor solar........................................................................14
Figura 3: Usina Heliotérmica.......................................................................................15
 LISTA DE TABELAS

Tabela 1: Histórico de consumo em kWh...................................................................16

Tabela 2: Maior média anual.......................................................................................19
Tabela 3: preço por kWp.............................................................................................22
 LISTA DE ABREVIATURAS E SIGLAS

CA Corrente Alternada
CC Corrente Contínua
HSP Hora Sol Pico
kW Quilo Watt
kWh Quilowatt Hora
kWh/D Quilowatt Hora/ Dia
kWp Quilowatt Pico
M2 Metro quadrado
W Watt
 SUMÁRIO
1 Introdução..............................................................................................................9
1.1 Objetivos...............................................................................................................9
1.2 Situação Problema................................................................................................9
1.3 Justificativa..........................................................................................................10
1.4 Hipótese..............................................................................................................10
1.5 Metodologia de pesquisa....................................................................................10
2 Desenvolvimento..................................................................................................11
2.1 Energia Solar......................................................................................................11
2.1.1 Como funciona a captação solar?...................................................................11
2.1.2 Efeito fotovoltaico.............................................................................................12
2.1.3 Módulo fotovoltaico..........................................................................................12
2.1.4 Coletor solar.....................................................................................................13
2.1.5 Heliotérmica.....................................................................................................14
2.2 Fundamentação Teórica.....................................................................................15
2.3 Sistema On-gride e Off-gride..............................................................................15
2.4 Impactos Ambientais...........................................................................................15
2.4.1 Políticas Públicas e Normas............................................................................15
2.4.2 Logística Reversa............................................................................................15
2.5 Viabilidade Técnica.............................................................................................15
2.5.1 Análise de Consumo........................................................................................16
2.5.2 Análise da Irradiação do Local........................................................................17
2.5.3 Dimensionamento Fotovoltaico.......................................................................19
2.5.4 Dimensionamento Coletor Solar......................................................................22
2.5.5 Payback Simples.............................................................................................23
2.6 Estudo de caso...................................................................................................23
2.7 Mapa de processos.............................................................................................23
3 Considerações Finais...........................................................................................23
REFERÊNCIAS...........................................................................................................24
 9
1 Introdução

Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

1.1 Objetivos

Geral:
Este trabalho tem o intuito de analisar o consumo energético de um estabelecimento
e propor uma forma alternada de consumo de energia através de uma instalação
solar e fotovoltaica.

Específico:
 Analisar dados do histórico de consumo de energia anual dos usuários dentro
do estabelecimento residencial, para estimar e viabilizar a implantação do
projeto;

 Analisar as possíveis situações para a implantação de projetos de energia

solar e fotovoltaico, considerando a redução dos custos de consumo de
energia;

 Análise do impacto ambiental da implantação do sistema solar e fotovoltaico;

 Sustentabilidade de coletores e painéis de energia solar.

1.2 Situação Problema

A crise energética no Brasil é marcada por fatores políticos, econômicos e

ambientais, estes estão relacionados diretamente com a dificuldade do país no setor
energético que depende sumariamente das hidrelétricas para a geração de energia,
e que constantemente sofre com condições climáticas e a falta de chuva que pode
resultar em uma crise como a ocorrida em 2001. Com isso, o Brasil busca por fontes
alternativas de energia, sendo a energia solar uma resposta para mudar o cenário
 10
energético no país e no mercado de energias, por tratar de ser uma fonte limpa,
renovável e abundante de geração de energia, principalmente em regiões
intertropicais que beneficiam o desenvolvimento do setor energético solar pela
grande incidência dos raios solares nestas regiões, por serem áreas próximas a
linha do Equador.

1.3 Justificativa

Os constantes aumentos no valor da fatura devido ao consumo de energia elétrica

residencial e industrial tem pesado cada vez mais no bolso dos consumidores, tudo
isso devido a fatores sazonais (épocas de chuva e estiagem) quanto a reflexos
econômicos (impostos e taxas), são fatores que encarecem cada vez mais a conta e
o consumo de energia, e refletem a dependência das fontes hídricas no país. Diante
disso, este trabalho propõe outra forma alternativa ao modo convencional de
energia, sendo de geração própria, limpa, renovável e proveniente do sol para
reduzir o constante aumento da conta de energia por parte das concessionárias.
Além disso, por ser uma energia limpa e aproveitada do sol, não apresenta grandes
impactos ambientais, mantendo a preocupação e preservação para com o meio
ambiente. Por tanto, o estudo é feito em cima da viabilidade econômica de um
projeto solar e fotovoltaico residencial, para frear o constante avanço das contas de
energia.

1.4 Hipótese

Este trabalho buscará entender, pesquisar e estudar sobre conceitos da viabilização

de um sistema solar e fotovoltaico, bem como sua implantação em um
estabelecimento residencial para reduzir os custos com a concessionaria de acordo
com o consumo energético.
 11
1.5 Metodologia de pesquisa

• Esta pesquisa tem por objetivo o estudo na utilização de energia renovável

proveniente do sol, assim como seus benefícios para o consumidor. Sendo
classificada como abordagem quantitativa, onde foram feitos cálculos para chegar
a um resultado esperado na redução da conta de energia através do
levantamento de dados estáticos do consumo energético na residência.

• Esta pesquisa é de natureza básica, pois destina-se a buscar conhecimento

teórico sobre o tema. Um estudo de caso também foi realizado a partir deste
trabalho.

• Este trabalho é de caráter exploratório, com base em estudos a partir de

pesquisas bibliográficas e outras.

2 DESENVOLVIMENTO

2.1 Energia Solar

O sol emite ondas de radiação proveniente da fusão nuclear que ocorre em seu
interior, dois átomos de hidrogênio que ao se fundirem tornam-se um átomo de hélio,
a partir daí muita energia é gerada no processo que é denominado de energia solar.

A energia solar corresponde a luz e ao calor emitidos pelo sol, e podem ser
aproveitados como fonte de energia fotovoltaico ou térmico, sendo convertidos para
energia elétrica ou térmica. Por tanto, por ser considerada uma fonte de energia
limpa, a energia solar é uma das fontes alternativas mais promissoras para a
obtenção energética.

Presente durante todo o dia, a energia que provém da radiação eletromagnética (Luz
e Calor) emanada diariamente pelo sol, é uma fonte abundante de energia que é mal
aproveitada atualmente, essa energia toda desperdiçada pode alimentar
energeticamente residências e indústrias de vários seguimentos e setores,
 12
reduzindo o consumo elétrico de fontes convencionais de energia como as já
utilizadas.

2.1.1 Como funciona a captação solar?

A captação desta energia pode ser feita por meio de diversas tecnologias, como
coletores solares, painéis fotovoltaicos e usinas heliotérmicas (ou termossolares).

A utilização destas tecnologias capta a luz solar e a convertem em energia elétrica

ou térmica. No caso dos painéis fotovoltaicos e nas usinas heliotérmicas
(termossolares), a luz solar é transformada em energia elétrica e térmica. Já com o
aquecedor solar, a captação da luz solar é convertida em energia térmica.

2.1.2 Efeito fotovoltaico

O efeito fotovoltaico é um processo responsável pela geração da energia elétrica

solar, este efeito faz com que surja uma corrente elétrica dentro da estrutura de um
material semicondutor, o efeito ocorre quando exposto a partículas de energia
(fótons) da radiação eletromagnética (luz). Os módulos fotovoltaicos são compostos
principalmente por células de silício (Si), que é o material semicondutor mais comum
utilizado nas placas solares. “Quando a luz do sol incide sobre o painel fotovoltaico,
os fótons energizam os elétrons dos átomos de silício das células solares, fazendo
com que eles se desloquem pelas diferentes camadas do dispositivo e criem a
corrente elétrica contínua” (PORTAL SOLAR, 2023). Este efeito é chamado
de energia solar fotovoltaica.

2.1.3 Módulo fotovoltaico

O módulo fotovoltaico transforma a luz captada diretamente do sol em energia

elétrica, isso ocorre porque a luz solar provoca a movimentação dos elétrons do
material condutor até um campo elétrico, causando uma diferença de potencial e
gerando eletricidade.
 13
O sistema funciona a partir de dois principais equipamentos: o painel solar, o qual
converte a luz em eletricidade por meio do efeito fotovoltaico, e o inversor solar,
sendo este que alterna a corrente contínua (CC) para corrente alternada (CA),
conforme a figura xx, a partir daí, a eletricidade no sistema passa a ser distribuída,
utilizada ou armazenada. A energia gerada pelos painéis fotovoltaicos pode suprir a
demanda de residências, comércios ou até de indústrias se bem dimensionado,
reduzindo o consumo da energia disponibilizada pela concessionária e
consequentemente reduzindo a conta de energia.

Figura 1: Sistema fotovoltaico.

Fonte: RIBEIRO (2017).

2.1.4 Coletor solar

O coletor solar consiste em um sistema de aquecimento de água pela energia

térmica do sol, essa energia é captada pelo coletor (placa solar) ou tubos a vácuo,
que transferem o calor para a água que passa pelo sistema aquecendo-a. Essa
água fica armazenada no reservatório térmico (boiler) podendo ser utilizado em
residências, comércios e indústrias. Esta tecnologia é utilizada para reduzir o
consumo energético de chuveiros, piscinas aquecidas e outros. Ilustração conforme
figura xx.
 14

Figura 2: Sistema de aquecedor solar.

Fonte: AQUEBEM (2020).

2.1.5 Heliotérmica

Uma usina heliotérmica (concentrador solar), também pode ser chamada de

termossolar, é um sistema que capta a energia solar através de espelhos
(heliostatos), que refletem a luz solar até um determinado ponto, no qual há um
receptor de energia conforme a figura xx. A energia concentrada no receptor emite
calor, aquecendo o líquido em seu interior até sua ebulição para gerar vapor, o vapor
é utilizado para alimentar turbinas que geram energia elétrica por meio da energia
mecânica. Similar a uma termelétrica, uma usina heliotérmica utiliza a energia solar
como fonte de calor para seu funcionamento, totalmente limpa e renovável.
 15

Figura 3: Usina Heliotérmica

Fonte: ALPHASOLAR (2022).

2.2 Fundamentação Teórica

2.3 Sistema On-gride e Off-gride

2.4 Impactos Ambientais

2.4.1 Políticas Públicas e Normas

2.4.2 Logística Reversa

2.5 Viabilidade Técnica

 16
2.5.1 Análise de Consumo

Para determinar o consumo energético residencial, uma análise do histórico anual

do consumo elétrico deverá ser realizada. A fatura indica o consumo mensal em
kWh conforme a figura xx, dando início ao dimensionamento do projeto.

Tabela 1: Histórico de consumo em kWh.

Fonte: ENEL (2023).

Ao analisar a fatura, é preciso entender a média de consumo do cliente ao longo

dos meses, neste caso, somasse os 12 meses anuais de kWh utilizados, e o divide
por 12 meses.

1º Passo: Somar os meses de consumo.

283 + 315 + 307 + 303 + 357 + 387 + 421 + 401 + 374 + 369 + 317 + 283 + = 4.117
12

Após somar os meses, é necessário saber a média de consumo mensal, por isso
divide-se o resultado da soma por 12:

4.117
=343,08 kWh/Mês
12 Mês
 17

2º Passo: Média diária.

Neste passo, é necessário descobrir o consumo diário de energia para conseguir

estimar qual é o sistema e o quanto de energia que precisa ser gerado todos os dias
em média para atender a demanda dessa residência. No caso, o valor encontrado
de consumo por mês é dividido por 30 dias.

343,08 kWh/ M ê s
=11,436 kWh/ Dia
30 Dias

Por tanto, se o sistema for dimensionado para gerar 11,436 Kwh por dia, todos os
dias, conseguirá suprir a demanda de consumo energético na residência.

2.5.2 Análise da Irradiação do Local

3º Passo: Irradiação solar.

Para conseguir dimensionar a quantidade de placas solares necessárias para gerar

os 11,436 kWh/D, será necessário determinar a quantidade de irradiação solar da
região, porque o potencial de irradiação solar é diferente para determinadas regiões,
sendo maior para a região norte do país que está próximo a linha do Equador e
menor para o sul que está mais distante.

Para-se obter essa informação, o website do Centro de Referência para Energia

Solar e Eólica Sérgio de Salvo Brito (CRESESB) será consultado, pois é identificado
tanto no Brasil como no exterior, como um ponto de referência para informações e
desenvolvimento de atividades relacionadas com energias solar e eólica no Brasil.

De acordo com a análise de dados da Maior média anual da irradiação solar da

localidade, o gráfico indica uma irradiação diária de 4,79 HSP, como ilustrado na
tabela xx.
 18

Tabela 2: Maior média mensal.

Fonte: CRESESB (2023).

Desta forma é determinado a quantidade de radiação solar diária média mensal do

lugar, essa irradiação é dada por kWh/m2 por dia.

O ângulo de inclinação ideal também é determinado na tabela, sendo 21° para o

norte para captar maior radiação solar.

2.5.3 Dimensionamento Fotovoltaico

4º Passo: Potência do sistema e correção de eficiência.

A potência do sistema é encontrada a partir do valor em kWh/D dividido pelo HSP

encontrado no SunData.

kWh /D 11,436
= =2,40 kWp ou 2.400 Wh/ Pico
HSP 4,79

Por tanto, teoricamente o tamanho do sistema deverá ser de 2,40 kWp.

Acontece que todo sistema tem uma perda média, aqui será considerado uma perda
da eficiência do sistema fotovoltaico em torno de 20% a 25%, por tanto,
 19
considerando uma perda de 25% da eficiência, deve-se estimar para mais o
dimensionamento para suprir esse déficit, que trabalhará com uma eficiência de 75%
do sistema.

Perda = 25%
Eficiência = 75%

75 %
100% - 25% = 75% =0,75
100

2,40 kWp
=3,2 kWp
0,75

Por tanto, de acordo com os cálculos encontrados, precisasse de uma potência de

3,2 kWp para gerar 11,436 kWh/D, para conseguir gerar 343,08 kWh/Mês, para
então atender a demanda dessa residência.

5º Passo: Quantidade de placas.

Para determinar a quantidade de placas fotovoltaicas que serão utilizadas no

sistema, basta converter o valor encontrado corrigido de kWp para Watt

kWp 3,2 x 1.000=3.200 W

Agora basta dividir o valor em Watt pela potência da placa fotovoltaica, neste caso
360W

3.200W
=9 placas fotovoltaica
360 w

Caso o módulo solar tenha outra potência, dividir 3.200W pela potência do módulo.

6º Passo: Área de instalação.

 20
Ao determinar a quantidade de módulos fotovoltaico que serão utilizados, é
importante saber se a área do telhado suporta a quantidade de placas
dimensionadas. Para descobrir isso, basicamente utilizasse uma média 7 m 2 para
cada kWp, considerando um sistema pequeno residencial.

Considerando essa média, os metros quadrados que serão utilizados de área

disponível no telhado, são encontrados calculando a Área = 7 x 3,2 kWp.

7 x 3,2=22,4 m2 de área disponível.

7º Passo: Inversor.

Para calcular a potência a ser utilizada pelo inversor, é necessário estimar 20% a
mais da potência do sistema dos módulos fotovoltaicos, e depois estimar 20% a
menos.

Estimar para mais:

3,2 x 20=64

64
=0,64
100 %

0,64+ 3,2=3,84 kW

Ou 3,2 x 1,2=3,84 kW

Estimar para menos:

3,2
=2,66 kW
1,2

De acordo com os cálculos encontrados, a faixa de inversor pode ser entre 2,66 kW
até 3,84 kW.
 21

8º Passo: Valor do sistema solar.

Para estimar o valor do sistema fotovoltaico, foi consultado a pesquisa da Greener -

empresa de pesquisa e consultoria especializada no setor de energia solar e
fotovoltaica, para fazer uma estimativa em média do preço para o cliente final,
conforme a tabela xx.

Tabela 3: preço por kWp.

Fonte: GREENER (2023).

De acordo com a tabela, o valor do kWp para o sistema encontrado, pode variar
entre 5,99 e 4,88 R$ para cada quilo watt pico de sistema instalado.

Para calcular o preço do kWp, utilizou-se o preço de 4,88 R$ vezes o tamanho do

sistema 3,2 kWp

4,88 x 3,2=15.616 R $

15.616 R$ é o preço do sistema fotovoltaico para essa residência, podendo variar de

acordo com a instalação.
 22
2.5.4 Dimensionamento Coletor Solar

2.5.5 Payback Simples

2.6 Estudo de caso

2.7 Mapa de processos

3 Considerações Finais
 23

REFERÊNCIAS

AQUEBEM. Sustentabilidade. 2020. Disponível em: https://www.aquebem.com.br/energia-

solar. Acesso em: 24 de janeiro de 2023.

ALPHASOLAR. O QUE É E COMO FUNCIONA A ENERGIA SOLAR HELIOTÉRMICA.

2022. Disponível em: https://alphasolar.com.br/o-que-e-e-como-funciona-a-energia-solar-
heliotermica/. Acesso em: 27 de janeiro de 2023.

CRESESB. Potencial Solar - SunData. 2023. Disponível em: http://www.cresesb.cepel.br/.

Acesso em: 22 de fevereiro de 2023.

ENEL. 2023. Disponível em: https://www.enel.com.br/pt-saopaulo.html. Acesso em: 22 de

fevereiro de 2023.

GREENER. Estudo Estratégico Geração Distribuída - Mercado Fotovoltaico, 2023.

Disponível em: https://www.greener.com.br/estudos/. Acesso em: 22 de fevereiro de 2023.

PORTAL SOLAR. Como Funciona a Energia Solar. 2023. Disponível em:

https://www.portalsolar.com.br/como-funciona-energia-solar.html. Acesso em: 24 de janeiro
de 2023.

RIBEIRO, Bao. Sistema On Grid: O processo de produção de energia solar

fotovoltaica. 2017. Disponível em: https://baoribeiro.com.br/blog/sistema-de-energia-on-
grid-como-funciona/. Acesso em: 24 de janeiro de 2023.
 24

GLOSSÁRIO

CA A corrente alternada é uma corrente elétrica caracterizada por

sua intensidade e direção que variam periodicamente. A
corrente alternada é utilizada para transmissões de energia
elétrica a longas distâncias por conta da facilidade de alteração
de sua tensão por meio de transformadores.
CC Corrente contínua é o fluxo ordenado de elétrons num único
sentido mediante a presença de uma diferença de potencial.
Os elétrons fluem do polo negativo para positivo, o que é
chamado de sentido real da corrente elétrica.
HSP Hora de Sol Pleno é a insolação diária, mensal ou anual que
atinge uma determinada superfície, levando-se em
consideração aspectos como a localização específica, ângulo
de inclinação e orientação. É uma grandeza que representa a
quantidade de horas em que a irradiância solar seria constante
de 1000 W/m².
Joule Joule é a unidade tradicionalmente usada para medir energia
mecânica, também utilizada para medir energia térmica. No
Sistema Internacional de Unidades, todo trabalho ou energia
são medidos em joules.
M2 Metro quadrado é uma unidade de medida de tamanho de
superfície. A medida corresponde a um quadrado com um
metro de comprimento em cada lado. Um metro quadrado
(1m2) equivale a dez mil centímetros quadrados (10.000 cm 2)
Quilo Watt É a multiplicação de um número por mil. Portanto, 1.000 Wp
(watt-pico) é igual a 1 kWp.
Quilowatt Hora Significa o tanto de energia consumida ou produzida dentro de
1 hora
Quilowatt Pico Significa o máximo de energia produzida em condições ideais,
sendo medido por meio da potência de um painel fotovoltaico.
 25

Watt É uma unidade de potência que equivale a um joule por

segundo (j/s).

FRANCO DA ROCHA
2023
