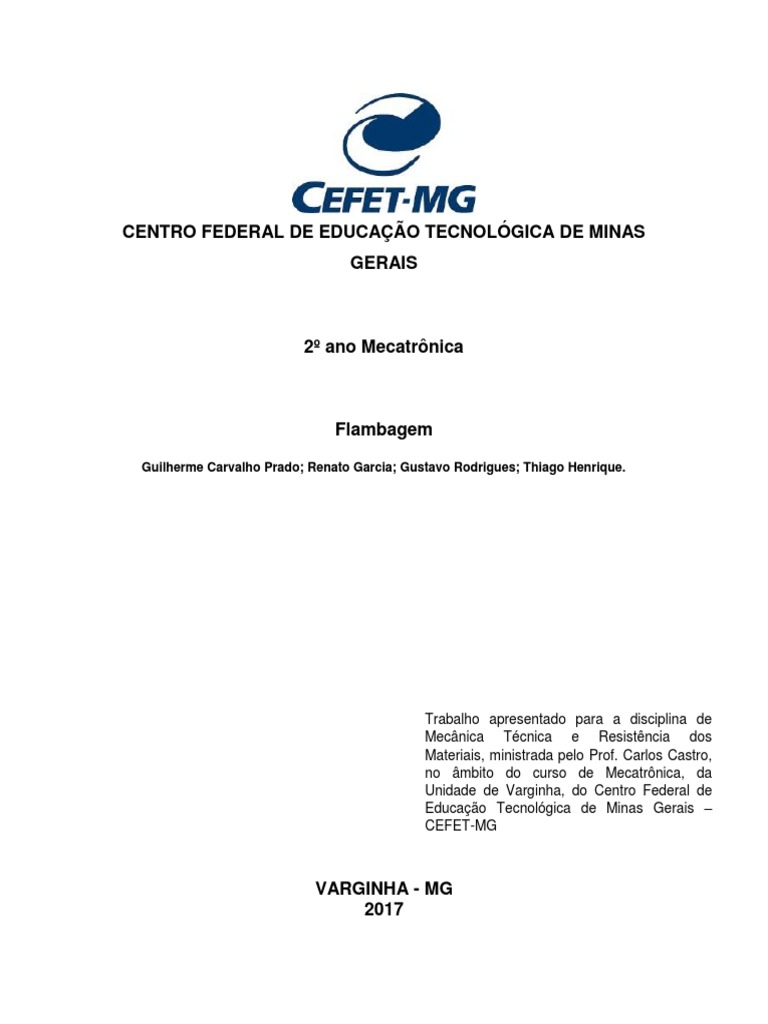

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS

GERAIS

2º ano Mecatrônica

Flambagem

Guilherme Carvalho Prado; Renato Garcia; Gustavo Rodrigues; Thiago Henrique.

Trabalho apresentado para a disciplina de

Mecânica Técnica e Resistência dos
Materiais, ministrada pelo Prof. Carlos Castro,
no âmbito do curso de Mecatrônica, da
Unidade de Varginha, do Centro Federal de
Educação Tecnológica de Minas Gerais –
CEFET-MG

VARGINHA - MG
2017
 Flambagem

1. Definições

Flambagem (ou encurvadura) é um fenômeno cuja uma peça sofre uma curva
de deformação ao aplicar uma carga sobre ela. A flambagem acontece quando a peça
sofre uma flexão tranversalmente devido à compressão axial. A flambagem é
considerada uma instabilidade elástica, assim, a peça pode perder sua estabilidade
sem que o material já tenha atingido a sua tensão de escoamento. Concluindo,
elementos compridos sujeitos a uma força axial de compressão são chamados de
colunas, e a deflexão lateral (curvatura) que sofrem é chamada de flambagem. Em
geral a flambagem leva a uma falha repentina e dramática da estrutura.

2. Cálculo da carga crítica (Pcr)

É a carga axial máxima que uma coluna pode suportar, qualquer carga acima do
limite provocará a flambagem da coluna.
 Quando a flambagem ocorre na fase elástica do material, a carga crítica (Pcr) é
dada pela fórmula de Euler:

E = módulo de elasticidade longitudinal do material em pascal;

I = menor dos momentos de inércia da secção em m4;
Lf = comprimento de flambagem da peça em metros;

3. Cálculo e fórmulas do comprimento de Flambagem da peça

3.1 Peças engastadas e livres
Para esse tipo de peça, o comprimento de flambagem é o dobro do comprimento
da peça, ou seja:
Lf = 2L
3.2 Peças bi-articuladas
Para esse tipo de peça, o comprimento de flambagem é igual o comprimento da
peça, ou seja:
Lf = L
 3.3 Peças articuladas e engastadas
Para esse tipo de peça, o comprimento de flambagem é 0,7 do comprimento da peça,
ou seja:
Lf = 0,7 L
3.4 Peças bi-engastadas
Para esse tipo de peça, o comprimento de flambagem é metade do comprimento da
peça, ou seja:
Lf = 0,5 L
4. Exercícios
1- Determinar a carga de compressão crítica para uma seção transversal
quadrada, de 1,8m de comprimento e 5cm de altura, biarticulada, com módulo de
elasticidade longitudinal igual à 21.105kgf/cm².

2- Uma coluna de aço W150x24 tem 8m de comprimento e as extremidades

engastadas, como mostra a figura abaixo. Sua capacidade de carga é aumentada
pelas escoras de reforço em torno do eixo y-y. Consideramos que estas escoras estão
acopladas por pinos no ponto médio da altura da coluna. Determine a carga que a
coluna pode suportar, sem flambar, e sem que o material ultrapasse a tensão de
escoamento. Considere E=200GPa e fyc=410MPa.
Referências:
http://www.tudoengcivil.com.br
https://pt.slideshare.net/TiagoDuarte13/flambagem-exerccios-de-exemplos
https://edukavita.blogspot.com.br/2013/01/definicao-de-flambagem.html
MELCONIAN, Sarkis. Mecânica Técnica e Resistência dos Materiais. 10ª edição. São
Paulo: Editora Érica, 2000.
