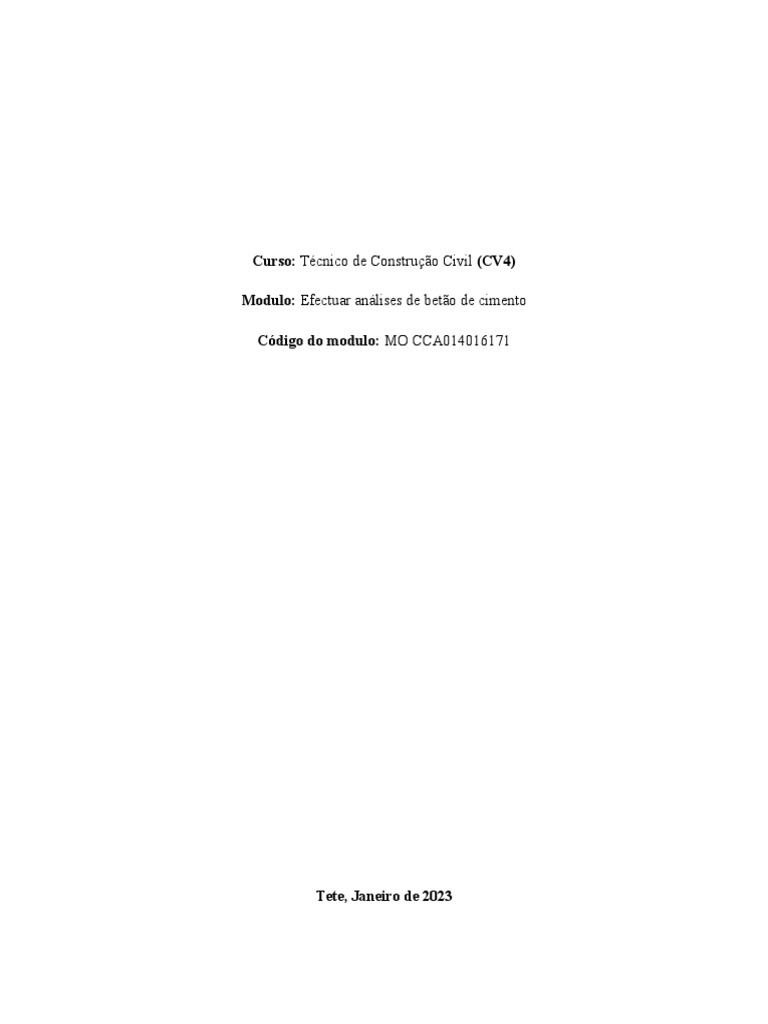

Curso: Técnico de Construção Civil (CV4)

Modulo: Efectuar análises de betão de cimento

Código do modulo: MO CCA014016171

Tete, Janeiro de 2023

 INSTITUTO INDUSTRIAL DE MATUNDO

Curso: Técnico de Construção Civil (CV4-A)

Tema:

Relatório de ensaio slump test;

Relatório de resistência.

Formandos do 5° grupo:

 Alguineiro Besario Solomone N° 01

 Domingos João Domingos N° 04
 Fernando Assane Júnior N° 07
 Juvêncio Abel José N° 15
 Tona Olinda Castilho N° 24

Formador:

Eng. Ivandro Cadeado Pereira

Tete, Janeiro de 2023

O presente trabalho em grupo, é resultante das actividades da última aula prática do modulo
vigente, no qual foram feitos 2 ensaios nomeadamente em sequência, ensaio de slump test e
ensaio de resistência, que serão organizados no mesmo trabalho. Este processo, que propôs a
elaboração de um relatório detalhado, o qual envolve descrição, ferramentas e materiais
utilizados, métodos de execução, entre demais outros componentes a encaixarem-se adiante.
2. Ensaio de slump test ou abatimento de concreto
Este é um ensaio realizado na maioria das vezes no canteiro de obras. A finalidade do teste é
definir a características de consistência do concreto fresco mesmo antes da concretagem de
um elemento estrutural.

2.1. Ferramentas e materiais utilizados

 Pá de pedreiro;  Bastão;
 Colher de pedreiro;  Enxada;
 Carinho de mão;  Baldes plásticos;
 Funil;  Cubos;
 Bandeja metálica;  Cone.

2.2. Execução
Para realizar este ensaio definiu-se primeiro o traço que foi: 1:2,5:3,5. Sendo, 1 de cimento,
2,5 de areia e 3,5 de brita, definidos todos no mesmo recipiente.

De seguida fez-se a mistura dos inertes para a formação do betão simples.

A seguir adicionou-se o betão a cada 10cm para 25 golpes, repetida 2 vezes.

Fig. 1: Definição do traço. Fig. 2: Mistura dos inertes.

Fig. 3: Adição de betão no cone Fig. 4: Medição do betao na retirada do
cone.
a cada 10cm.

Depois da compactação do betão no cone, retirou-se o cone, que se obteve 9mm. Que nas
normas apos a retirada do cone, este não pode exceder 10cm.

N.B: Quando for a exceder devera se repetir o ensaio.

De seguida colocou-se o betão nos recipientes que foram três (3) de diferentes formatos,
depois colocou-se na secagem.

Fig. 5:

Colocação e compactação do Fig. 6: Fase de

secagem do betão nos cubos.
betão nos cubos.
3. Ensaio de resistência ou compressão
Este é um teste realizado para descobrir a resistência do concreto. O ensaio normalmente é
feito para verificar se o concreto alcança a resistência mínima exigida no projecto estrutural e
no projecto de fundação.

3.1. Ferramentas e materiais utilizados

 Cubo;
 Cilindro;
 Balança;
 Máquina de compressão.

3.2. Execução
Para realizar este ensaio retirou-se primeiro os dados do cubo que na qual tivemos:

Peso= 7,65kg que equivale há 7650g

Perímetro= C:15cm; L:15cm; h:15;

Dias: 3 dias.

Tendo os dados prontos, colocou-se a amostra na compressora. De seguida ligou-se a tela de

comando que é o PILOT SMART-line, a seguir fez-se a criação de dados, e na criação de
dados editou-se nas seguintes partes:

A escolha do tipo de ensaio;

Tipo de amostra a ser utilizado;

Perímetro;

Peso;

Idade/Dias.

Fig. 1: Retirada de dados. Fig. 2: Criação de dados.

Depois de fazermos a gravação das alterações, clicamos no aceitar. De seguida abre uma
página na qual o lado direito temos: START do ensaio; Impressão do ensaio; Gravação do
ensaio e Verificação dos resultados.

Para isso fechamos a tampa da compressora para darmos o início do ensaio e tem na
compressora uma pequena alavanca que vem na posição negativa com sinal desligado,
ligamos ela mudando de direção para cima. Na mesma compressora tem um botão de
emergência para quando houver uma emergência em que a máquina excede o seu limite é
clicado o botão de emergência.

N.B: Sempre certifique de que a tampa esta realmente fechada para garantir a segurança de
todos!

No final o resultado do cubo foi:

KN= 00156.6

MPa= 0006.96

MPa/s= 000.000

No caso do Cilindro os passos são os mesmo que só tem uma pequena diferença de dados:

Peso= 14,84kg que equivale há 14840g.

Diâmetro= 16cm e Altura h= 32cm.

Dias= 14 dias.

De seguida fez-se a retirada de alguns objectos para a entrada do cilindro, e a seguir com os
mesmos processos.

No final obtivemos os seguintes resultados:

KN= 00170.6

MPa= 0008.48
MPa/s= 000.000

Fig. 3: Processo de compressão. Fig. 4: Após a compressão.

4.

Conclusão
Em disposições finais, estima-se que foi tudo realizado um laboratório em condições
favoráveis e com todos os tipos de materiais e ferramentas necessárias quanto a abordagem
do ensaio, e respeitando o uso dos equipamentos de proteção individuais (EPIs) e todas a
medidas possíveis para manter o ambiente de trabalho seguro e eficaz, e com auxílio de grupo
e de algumas informações teóricas, cada detalhe mereceu sua devida atenção.
