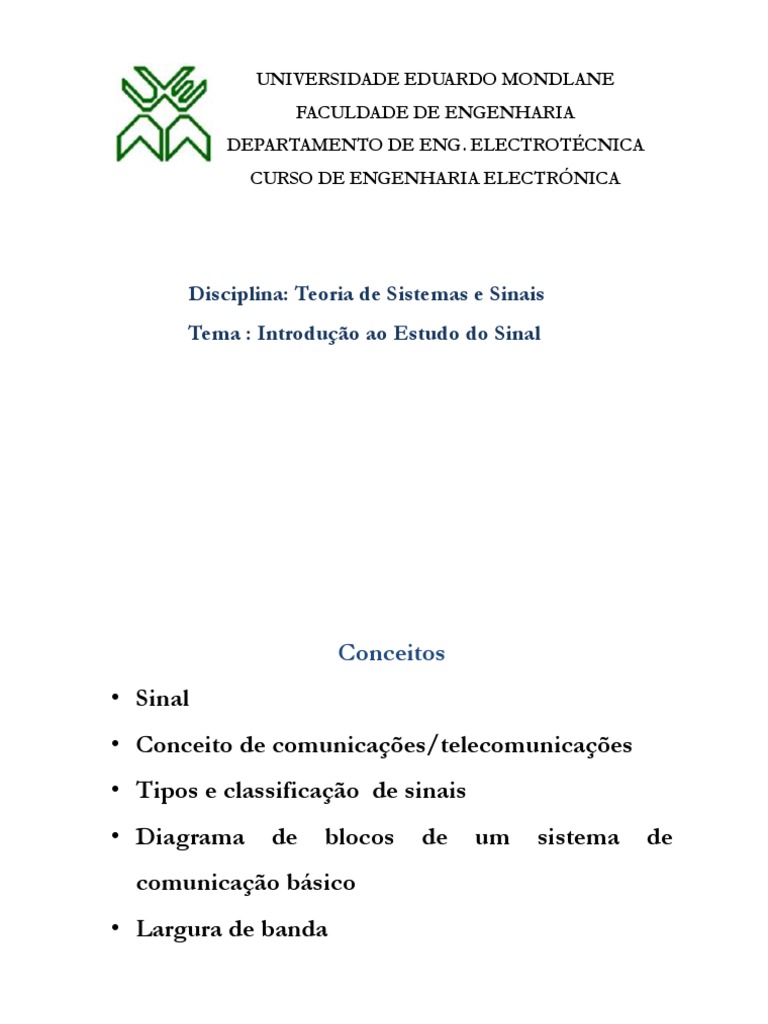

UNIVERSIDADE EDUARDO MONDLANE

FACULDADE DE ENGENHARIA
DEPARTAMENTO DE ENG. ELECTROTÉCNICA
CURSO DE ENGENHARIA ELECTRÓNICA

Disciplina: Teoria de Sistemas e Sinais

Tema : Introdução ao Estudo do Sinal
 Conceitos
• Sinal
• Conceito de comunicações/telecomunicações
• Tipos e classificação de sinais
• Diagrama de blocos de um sistema de
comunicação básico
• Largura de banda

Introdução ao Estudo do Sinal

 Sinal
Função de uma ou mais variáveis, a qual transporta informação
sobre a natureza ou comportamento de um fenómeno físico .

Exemplo : Som ( uma váriavel )

Imagem ( várias variáveis )

Voz , Velocidade , Temperatura

 Matematicamente trata-se de uma variável independente , no

dominio do tempo x (t) ou f (t) .
3

Introdução ao Estudo do Sinal

 Telecomunicações
As telecomunicações constituem um ramo da engenharia
consistindo em desenhar, implantar e efectuar a manutenção dos
sistemas de comunicações. A principal finalidade das
telecomunicações é suprir a necessidade humana de se comunicar
à distância, através de um meio de transporte .

O termo comunicações usa-se para definir o processo pelo qual

uma informação transmite-se, da fonte para o destino .
Quanto maior for a distância entre o receptor e o emissor mais
difícil fica o processo de comunicação . Exemplo : Internet, TV,
4
Rádio, Semáforo, Telefone . Introdução ao Estudo do Sinal
 Sistema de Comunicação

Introdução ao Estudo do Sinal

 Transmissão
Um sistema de comunicação simples é formado pelos
seguintes blocos: fonte, transmissor, canal , receptor , destino .
Onde :

• Transdutor : é um dispositivo que recebe um sinal e o

retransmite, independentemente de conversão de energia.

Porém, em uma definição mais restrita e formal é de

que transdutor é um dispositivo que transforma um tipo
de energia em outro, utilizando para isso um elemento sensor.

Introdução ao Estudo do Sinal

 Codificador
Codificador é um circuito combinatório com 2N entradas e N
saídas, cuja missão é representar na saída um código
binário correspondente a entrada activada. Representa a
informação em conjunto de 0´s e 1´s .

Modulador
Adequação das frequencias do sinal ao meio de transmissão .
Uma portadora (sinal de alta frequencia) tem alguma de suas
propriedades modificadas (amplitude, frequencia ou fase) pelo
sinal em banda base a ser transmitido . A modulação é essencial
para que seja possível a utilização de determinados meios físicos
7

Introdução ao Estudo do Sinal

.
 Amplificador
Um amplificador é qualquer dispositivo, usando a energia,
aumenta a amplitude de um sinal.

Embora o termo aplica-se principalmente ao campo de

amplificadores electrónicos, existem outros tipos de
amplificadores, tais como macacos mecânicos, pneumáticos,
hidráulicos, mecânicos e reforçadores de travões utilizados
em automóveis de energia.

Introdução ao Estudo do Sinal

 Meios de Transmissão :
Cabos :
Cabo Coaxial
A maioria dos sistemas de transmissão de banda base utiliza
cabos de impedância com características de 50 Ohm,
geralmente utilizados nas TVs a cabo e em redes de banda
larga.
Os cabos coaxiais possuem uma maior imunidade a ruídos
electromagnéticos de baixa frequencia e, por isso, eram o
meio de transmissão mais usado em redes locais.
9

Introdução ao Estudo do Sinal

 Par Trançado
Hoje em dia, o par trançado também está sendo usado com
sucesso em conjunto com sistemas ATM para viabilizar o
tráfego de dados a uma velocidade extremamente alta.

Este cabeamento é de fácil instalação, tem uma boa relação

custo/benefício, porém exige um curto alcance (em média
90/100 metros), além de oferecer, em alguns casos,
interferência electromagnética.

10

Introdução ao Estudo do Sinal

 Fibra Óptica
• Quando se fala em tecnologia de ponta, o que existe de mais
moderno são os cabos de fibra óptica. A transmissão de dados
por fibra óptica é realizada pelo envio de um sinal de luz
codificado, dentro do domínio de frequencia do infravermelho a
uma velocidade de 10 a 15 MHz.
• A fibra óptica oferece uma conexão de alto nível com taxas de
transferências elevadas além do isolamento eléctrico
possibilitando a concretização de um projecto que exija longas
distancias. Em contrapartida essa tecnologia é muito cara, difícil
de instalar e de se realizar uma manutenção.
11

Introdução ao Estudo do Sinal

 Transmissão Via Rádio ( Microondas )
Nessas situações o meio de transmissão é o espaço livre
(atmosfera ou vácuo). A interligação entre as centrais pode
ser feita através de um equipamento de transmissão
denominado rádio .

Um rádio é um conjunto composto de

transmissor, antena transmissora, antena receptora e
receptor.

12

Introdução ao Estudo do Sinal

 Comunicação Por Satélites
Um satélite de comunicações pode ser considerado como um
grande repetidor de micro ondas no “céu”. Ele contém diversos
transponders, cada qual recebendo uma porção do espectro,
amplificando o sinal recebido e o difundindo.

A comunicação via satélite apresenta grandes vantagens em

relação aos meios tradicionais, principalmente no que diz
respeito à grande largura de banda disponível, mas também
apresenta limitações, sendo a maior delas a vida útil
relativamente
13 curta (8 a 10 anos).
Introdução ao Estudo do Sinal
 Classificação de Sinais

Sinais de Tempo Contínuo e Tempo Discreto

Um sinal de tempo discreto é frequentemente derivado de um

sinal de tempo contínuo, amostrando-se a uma taxa uniforme.
Definindo T como período de amostragem e n como sendo um
número inteiro tem-se para t=nT , x(t)=x(nT). Por conveniência
será utilizado x[n]=x(nT) para todo n ϵ Z.

14

Introdução ao Estudo do Sinal

 Tempo Contínuo

Tempo Discreto

15 Maputo, Fev - Jun _ 2018 1/8/2021

Introdução ao Estudo do Sinal
 Sinais Pares e Ímpares
Um sinal x(t) será dito par se x(-t)=x(t) (simétrico em relação ao
eixo das ordenadas). Um sinal x(t) será dito ímpar se x(-t)=-x(t)

( simétrico em relação a origem ) .

Quanto a amplitude ainda podem ser : Analógico e Digital.

Maputo, Fev - Jun _ 2018 1/8/2021

16

Introdução ao Estudo do Sinal

 Sinais Periódicos e Não Periódicos
Um sinal de tempo contínuo x (t) é dito ser periódico com o
período T, se houver um positivo valor diferente de zero de T
para o qual x (t+ T ) = x (t) em todo t . Se x (t+ mT ) = x (t)

17 Maputo, Fev - Jun _ 2018 1/8/2021

Introdução ao Estudo do Sinal
Decomposição do Sinal em Componentes Par e Impar

Desenvolver a decomposição par/ímpar de um sinal genérico

f(t) aplicando as definições de paridade:

18

Introdução ao Estudo do Sinal Maputo, Fev - Jun _ 2018 1/8/2021

 Largura de Banda

Refere-se a faixas de frequências que podem ser

transmitidas com uma fidelidade razoável ou aceitável .
Propriedade dos canais de comunicação . Para o caso do
nosso país o regulador é o INCM ( Instituto Nacional das
Comunicações de Moçambique ).

19

Introdução ao Estudo do Sinal

20

Introdução ao Estudo do Sinal
