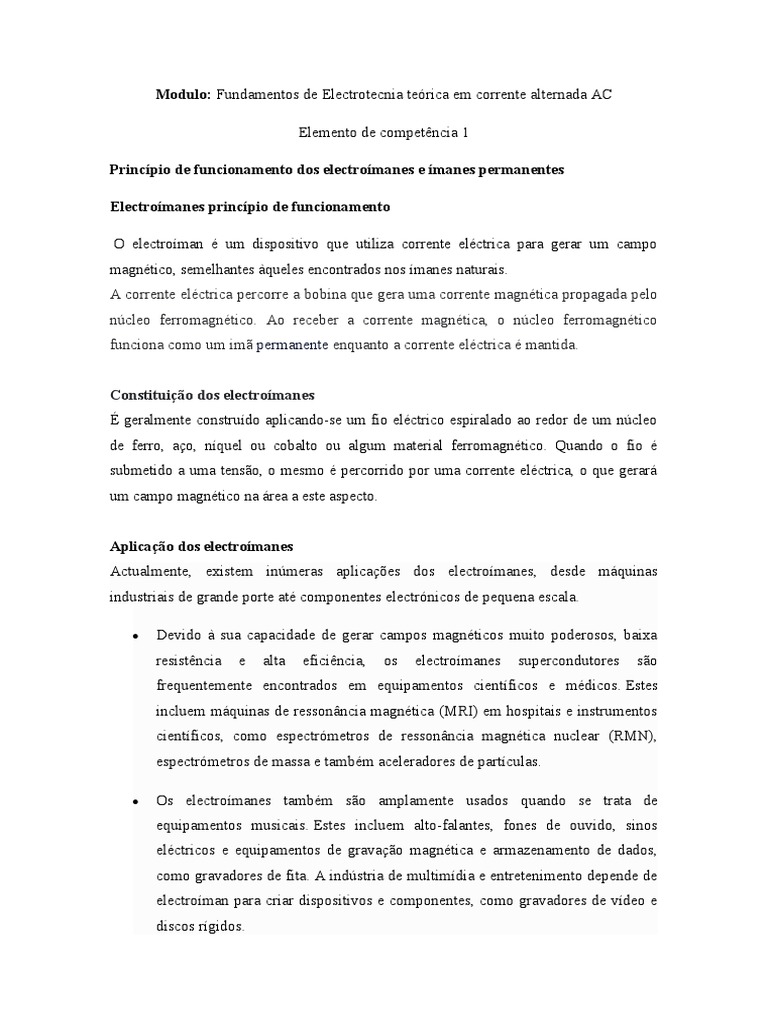

Modulo: Fundamentos de Electrotecnia teórica em corrente alternada AC

Elemento de competência 1

Princípio de funcionamento dos electroímanes e ímanes permanentes

Electroímanes princípio de funcionamento

 O electroíman é um dispositivo que utiliza corrente eléctrica para gerar um campo

magnético, semelhantes àqueles encontrados nos ímanes naturais.
A corrente eléctrica percorre a bobina que gera uma corrente magnética propagada pelo
núcleo ferromagnético. Ao receber a corrente magnética, o núcleo ferromagnético
funciona como um imã permanente enquanto a corrente eléctrica é mantida.

Constituição dos electroímanes

É geralmente construído aplicando-se um fio eléctrico espiralado ao redor de um núcleo
de ferro, aço, níquel ou cobalto ou algum material ferromagnético. Quando o fio é
submetido a uma tensão, o mesmo é percorrido por uma corrente eléctrica, o que gerará
um campo magnético na área a este aspecto.

Aplicação dos electroímanes

Actualmente, existem inúmeras aplicações dos electroímanes, desde máquinas
industriais de grande porte até componentes electrónicos de pequena escala.

 Devido à sua capacidade de gerar campos magnéticos muito poderosos, baixa

resistência e alta eficiência, os electroímanes supercondutores são
frequentemente encontrados em equipamentos científicos e médicos. Estes
incluem máquinas de ressonância magnética (MRI) em hospitais e instrumentos
científicos, como espectrómetros de ressonância magnética nuclear (RMN),
espectrómetros de massa e também aceleradores de partículas.

 Os electroímanes também são amplamente usados quando se trata de

equipamentos musicais. Estes incluem alto-falantes, fones de ouvido, sinos
eléctricos e equipamentos de gravação magnética e armazenamento de dados,
como gravadores de fita. A indústria de multimídia e entretenimento depende de
electroíman para criar dispositivos e componentes, como gravadores de vídeo e
discos rígidos.
  Os actuadores eléctricos, que são motores responsáveis pela conversão de
energia eléctrica em um par mecânico, também dependem de
electroíman. A indução electromagnética é também o meio através do qual os
transformadores de potência funcionam, os quais são responsáveis por aumentar
ou diminuir as voltagens da corrente alternada ao longo das linhas de energia.

 O aquecimento por indução, que é usado para cozinhar, fabricar e em

tratamentos médicos, também é baseado em electroíman, que convertem
corrente eléctrica em energia térmica. Os electroímanes também são usados para
aplicações industriais, como elevadores magnéticos que usam atracção
magnética para levantar objectos pesados ou separadores magnéticos que são
responsáveis por classificar os metais ferromagnéticos da sucata.

 Eles também são usados na aplicação da estrada de ferro padrão. Além de usar

força electromagnética para permitir que um trem levite sobre uma trilha, os
electroímanes supercondutores também são responsáveis pela aceleração dos
trens em altas velocidades.

Tipos de electroíman
Existem três tipos básicos de electroíman: resistentes, supercondutores e, finalmente,
híbridos.

Resistente
Um imã resistivo produz um campo magnético com os fios de cobre, isto executa a
electricidade através do cabo e os electrões produzem um campo magnético
fraco. Nesse sentido, se um fio é torcido em torno de um pedaço de metal como ferro,
ajuda a concentrar esse campo magnético ao redor da placa, de modo que quanto mais o
fio se torcer, mais forte será o campo.

Supercondutores
Os electroímanes supercondutores operam reduzindo a resistência eléctrica: quando
uma corrente passa por uma placa de cobre, os átomos do cobre interferem nos electrões
da corrente. Portanto, ímãs supercondutores usam nitrogénio líquido ou hélio líquido
para produzir temperaturas muito frias. O frio mantém os átomos de cobre fora do
caminho, e esses electroímanes continuam funcionando, mesmo quando a energia é
desligada.

Híbridos
Electroímanes híbridos combinam electroíman resistivos com supercondutores. O
design dos electroímanes híbridos vários, mas, por exemplo, na Universidade da Flórida
há um que pesa 35 toneladas, representa mais de 6 metros de altura e contém fio de
cobre suficiente para 80 casas comuns. A água desionizada, ou sem carga eléctrica,
mantém este ímã híbrido ao longo de mais de 200 graus C abaixo do ponto de
congelamento.

O que é um imã permanente?

Um imã permanente é material que pode proporcionar fluxo magnético quando
magnetizado com um campo magnético aplicado e sua capacidade de magnetismo é
caracterizada por dois parâmetros chave: remanência e coercitividade.

Os materiais utilizados para a fabricação de um imã permanente são:

 A liga de neodímio, ferro e boro é usada para fabricar os conhecidos NdFeB,

NIB e Neo.

 É a liga de alumínio, níquel e cobalto e, às vezes, cobre, ferro e titânio.

 Samário-cobalto. Como o nome indica, é feito de samário e liga de cobalto.

 É o ferro cristalizado em um sistema cúbico.

Aplicação dos ímanes permanentes

Cada imã permanente gera um campo magnético, como qualquer outro imã, o que circula ao redor
do imã é um padrão distinto. O tamanho do campo magnético está relacionado com o tamanho e sua
força. A forma mais fácil de ver um campo magnético gerado por um imã permanente é dispersar as
limalhas de ferro ao redor de uma barra magnética que se orientam rapidamente ao longo das linhas
do campo.

Cada imã permanente tem dois polos chamados norte e sul, ainda que poderiam se chamar a e b. os
polos similares se repelem enquanto os polos opostos se atraem. É necessário muito esforço para
manter dois polos repelentes de um imã enquanto que se requer um esforço para eliminar os polos de
atracção. Os imãs mais poderosos atraem com tanta força que podem causar lesões ao apertar a pele
entre eles.

Ciclo de histerese

Quando o campo magnético é reduzido a zero, alguma magnetização persiste. Esse

efeito é denominado de histerese; a magnetização e a desmagnetização de um material
que possui histerese produzem perda de energia (área interna da curva de histerese) e a
temperatura do material aumenta durante o processo.

Quando um material ferromagnético é submetido a um campo magnético externo, existe

um ponto que todos os momentos magnéticos do material estão alinhados ao campo
externo, conhecido como magnetização de saturação. Após ter atingido a saturação, um
aumento posterior do campo magnético não produz mais nenhum aumento da
magnetização M. Quando o campo magnético é reduzido a zero, alguma magnetização
persiste. Esse efeito é denominado de histerese; a magnetização e a desmagnetização de
um material que possui histerese produzem perda de energia (área interna da curva de
histerese) e a temperatura do material aumenta durante o processo. A curva de histerese
é própria para cada material e pode ser vista na Figura 1 a seguir.

Figura1: curva de histerese

A curva de histerese mostra o gráfico do campo magnético B em função do campo

magnético aplicado H. Quando a corrente aumenta gradualmente, a partir de zero, B
aumenta de zero seguindo a curva que vai da origem O até o ponto P1 (curva de
magnetização). Nas proximidades de P1, a curva se torna horizontal, mostrando que a
magnetização está próxima da magnetização de saturação (momentos magnéticos
alinhados). A partir da saturação, o campo B só aumenta devido ao aumento do campo
aplicado H = μ0nI. Quando o campo aplicado H diminui gradualmente a partir do ponto
P1, não há uma diminuição correspondente da magnetização. A movimentação das
fronteiras dos domínios de um material ferromagnético não é completamente reversível,
e parte da magnetização permanece no material mesmo quando o campo aplicado H é
reduzido à zero. O valor do campo no ponto r, quando H é nulo, é a magnetização
residual Br (ou indução residual – indica quanto de magnetização ficou retida). Quando
a corrente é invertida, o campo aplicado H tem direcção oposta à inicial e o campo
magnético B vai diminuindo até zero no ponto c (campo coercitivo HC – indica quanto
é difícil desmagnetizar o material). Para chegar ao outro ponto de saturação P2, basta
aumentar a corrente na direcção oposta. O ciclo é completado quando a corrente é
diminuída a zero, no ponto P3, e em seguida é aumentada até o ponto P1. Quando um
determinado campo magnético aplicado em um material for retirado bruscamente, passa
ocorrer o fenómeno de relaxação magnética. Os momentos magnéticos decrescem
rapidamente devido a ausência do campo magnético. Para o emprego de materiais
ferromagnéticos em transformadores, motores ou aplicações em que seja necessário
obter o mais elevado campo magnético possível para uma dada corrente, geralmente é
utilizado o ferro doce que possui alta permeabilidade magnética e um ciclo de histerese
o mais estreito possível (Figura 2a). Para aplicações em imãs permanentes, o ferro puro
é mais adequado, pois apresenta uma curva mais larga (Figura 2b) e consequentemente
uma alta magnetização residual e alto campo coercitivo, significando que o mesmo não
pode ser facilmente desmagnetizado.
Propriedade magnética dos materiais
Os materiais podem ser classificados, de acordo com as suas propriedades
magnéticas, em três tipos: ferromagnéticos, diamagnéticos e paramagnéticos.

Diamagnéticos: São materiais que, se colocados na presença de um campo magnético

externo, estabelecem em seus átomos um campo magnético em sentido contrário ao que
foi submetido, mas que desaparece assim que o campo externo é removido. Em razão
desse comportamento, esse tipo de material não é atraído por imãs. São exemplos:
mercúrio, ouro, bismuto, chumbo, prata etc.

 Paramagnéticos: Pertencem a esse grupo os materiais que possuem electrões

desemparelhados, que, ao serem submetidos a um campo magnético externo, ficam
alinhados no mesmo sentido do campo ao qual foram submetidos, que desaparece
assim que o campo externo é retirado. São objectos fracamente atraídos pelos imãs,
como: alumínio, sódio, magnésio, cálcio etc.
 Ferromagnéticos: quando esses materiais são submetidos a um campo magnético
externo, adquirem campo magnético no mesmo sentido do campo ao qual foram
submetidos, que permanece quando o material é removido. É como se possuíssem
uma memória magnética. Eles são fortemente atraídos pelos imãs, e esse
comportamento é observado em poucas substâncias, entre elas estão: ferro, níquel,
cobalto e alguns de seus compostos.

Possíveis questões

O que é magnetismo?

Resposta: Magnetismo é o conjunto de fenómenos que se relacionam com a atracção ou

repulsão que ocorre entre materiais que apresentam propriedades magnéticas.

Magnetismo é a propriedade de atracção e repulsão de determinados metais e ímãs, que

apresentam um polo positivo e outro negativo.
