AXIAL-FLOW® 7230 100037899_001

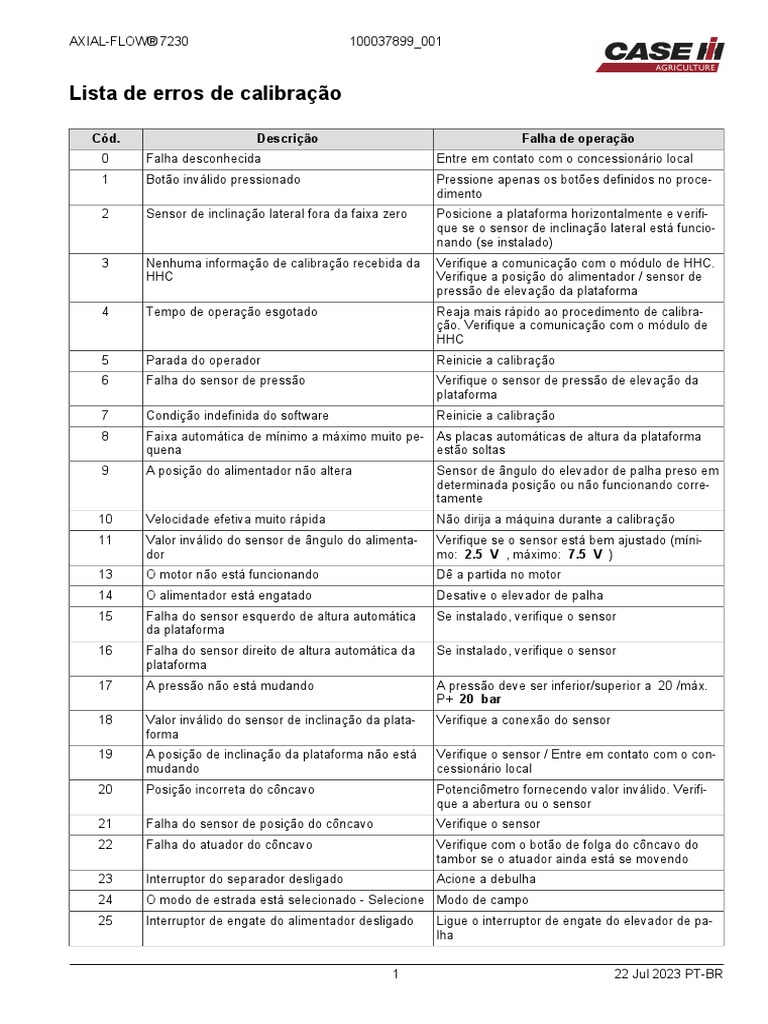

Lista de erros de calibração

Cód. Descrição Falha de operação

0 Falha desconhecida Entre em contato com o concessionário local
1 Botão inválido pressionado Pressione apenas os botões definidos no proce-
dimento
2 Sensor de inclinação lateral fora da faixa zero Posicione a plataforma horizontalmente e verifi-
que se o sensor de inclinação lateral está funcio-
nando (se instalado)
3 Nenhuma informação de calibração recebida da Verifique a comunicação com o módulo de HHC.
HHC Verifique a posição do alimentador / sensor de
pressão de elevação da plataforma
4 Tempo de operação esgotado Reaja mais rápido ao procedimento de calibra-
ção. Verifique a comunicação com o módulo de
HHC
5 Parada do operador Reinicie a calibração
6 Falha do sensor de pressão Verifique o sensor de pressão de elevação da
plataforma
7 Condição indefinida do software Reinicie a calibração
8 Faixa automática de mínimo a máximo muito pe- As placas automáticas de altura da plataforma
quena estão soltas
9 A posição do alimentador não altera Sensor de ângulo do elevador de palha preso em
determinada posição ou não funcionando corre-
tamente
10 Velocidade efetiva muito rápida Não dirija a máquina durante a calibração
11 Valor inválido do sensor de ângulo do alimenta- Verifique se o sensor está bem ajustado (míni-
dor mo: 2.5  V , máximo: 7.5  V )
13 O motor não está funcionando Dê a partida no motor
14 O alimentador está engatado Desative o elevador de palha
15 Falha do sensor esquerdo de altura automática Se instalado, verifique o sensor
da plataforma
16 Falha do sensor direito de altura automática da Se instalado, verifique o sensor
plataforma
17 A pressão não está mudando A pressão deve ser inferior/superior a 20 /máx.
P+ 20  bar
18 Valor inválido do sensor de inclinação da plata- Verifique a conexão do sensor
forma
19 A posição de inclinação da plataforma não está Verifique o sensor / Entre em contato com o con-
mudando cessionário local
20 Posição incorreta do côncavo Potenciômetro fornecendo valor inválido. Verifi-
que a abertura ou o sensor
21 Falha do sensor de posição do côncavo Verifique o sensor
22 Falha do atuador do côncavo Verifique com o botão de folga do côncavo do
tambor se o atuador ainda está se movendo
23 Interruptor do separador desligado Acione a debulha
24 O modo de estrada está selecionado - Selecione Modo de campo
25 Interruptor de engate do alimentador desligado Ligue o interruptor de engate do elevador de pa-
lha

1 22 Jul 2023 PT-BR

AXIAL-FLOW® 7230 100037899_001

Cód. Descrição Falha de operação

26 Operador fora do assento O operador precisa estar sentado
27 Parada de emergência ativada Verifique e desligue a parada de emergência
28 Separador acionado Desligue o separador
29 A velocidade efetiva não é zero A velocidade efetiva deve ser zero
30 Falha do sensor de inclinação lateral O sinal deve ser de, no mínimo 0.25  V , máxi-
mo 5  V
31 Falha do sensor de ângulo da peneira O sinal deve ser de, no mínimo 0.25  V , máxi-
mo 5  V
32 Opção não instalada Ajuste a configuração para instalada
33 Falha no atuador da peneira de nivelamento au- Verifique com o diagnóstico se o atuador ainda
tomático está se movendo
34 Inclinação lateral inválida Posicione a colheitadeira de forma mais nivelada
ou verifique o sensor
35 Ângulo da peneira inválido Verifique o sensor
36 A velocidade do motor é inferior a 1300  RPM Aumente a velocidade do motor
37 - -
38 - -
39 Movimento da peneira Verifique o sensor
40 Valor inválido do sensor de posição da peneira O sinal deve ser de, no mínimo 0.25  V , máxi-
superior mo 5  V
41 Valor inválido do sensor de posição da peneira O sinal deve ser de, no mínimo 0.25  V , máxi-
inferior mo 5  V
42 Valor inválido do sensor de posição da placa do O sinal deve ser de, no mínimo 0.25  V , máxi-
distribuidor mo 5  V
43 Abertura inválida da peneira superior Abra a peneira a 6  mm ( 0.24  in ) , verifique
o sensor
44 Abertura inválida da peneira inferior Abra a peneira a 6  mm ( 0.24  in ) , verifique
o sensor
45 A colheita solicitada e a colheita atual não cor- Selecione a colheita apropriada
respondem
46 - -
47 - -
48 - -
49 - -
50 Posição inválida da alça multifuncional Deixe a alça posicionada e verifique o sensor
51 Falha na alça Verifique o sensor de posição da alavanca multi-
funcional
52 Tempo esgotado para determinação do limite Verifique o circuito de saída hidrostático ou o
sensor de velocidade efetiva
53 Falha no circuito hidrostático Verifique se há curtos e fios abertos
54 Motor fora da posição de marcha lenta Acelere o motor para a posição de marcha lenta
55 Transmissão fora da primeira marcha Mude a transmissão para primeira marcha
56 Freio de estacionamento acionado Desative o freio de estacionamento

2 22 Jul 2023 PT-BR

AXIAL-FLOW® 7230 100037899_001

Cód. Descrição Falha de operação

57 Falha do microinterruptor ou da tensão de ali- Verifique a tensão de alimentação hidrostática
mentação e/ou o microinterruptor de posição neutra para
operar corretamente
58 Alça multifuncional movimentada muito rapida- Movimente a alça mais lentamente
mente
59 - -
60 Cálculo inválido do raio do pneu Percorra a distância correta 122  m ( 400  ft )
, certifique-se de que o raio aproximado do pneu
esteja entre 100 - 1500  mm
61 Falha no sensor de velocidade efetiva Verifique o sensor / Entre em contato com o con-
cessionário local
62 - -
63 - -
64 Tensão da Eprom muito baixa Entre em contato com o concessionário local
65 Falha na Eprom Entre em contato com o concessionário local
66 Valor inválido Reinicie a calibração
67 Valor de calibração fora da faixa Reinicie a calibração / Entre em contato com o
concessionário local
68 Sinal dos sensores Verifique o sensor
69 Sensor desligado Verifique o sensor / Entre em contato com o con-
cessionário local
70 Motor em funcionamento Desligue o motor
71 A plataforma deve estar parada Pare a plataforma
72 O alimentador deve estar parado Pare a plataforma
75 Sensor de velocidade do alimentador não instala-
do
77 Temperatura da caixa de engrenagens muito bai-
xa para calibrar o alimentador
78 Valores inválidos adquiridos durante a calibração
do alimentador
89 Sem acesso à ponte H
101 Transmissão está mudando
102 Nenhuma velocidade detectada
103 Velocidade do motor inválida
104 Nenhum motor hidrostático
105 Controle do motor não permitido
106 Velocidade inválida do motor hidrostático
107 Erro da bomba
108 Falha do motor hidrostático
109 Sensor do solo esquerdo desconectado
110 Sensor do solo direito desconectado
111 (E) Sensor central desconectado
112 (D) Sensor central desconectado
113 Valor do sensor do solo esquerdo fora da faixa

3 22 Jul 2023 PT-BR

AXIAL-FLOW® 7230 100037899_001

Cód. Descrição Falha de operação

114 Valor do sensor do solo direito fora da faixa
115 (E) Valor do sensor do solo central fora da faixa
116 (D) Valor do sensor do solo central fora da faixa
117 Sensor esquerdo do solo não calibrado
118 Sensor direito do solo não calibrado
119 (E) Sensor central do solo não calibrado
120 (D) Sensor central do solo não calibrado
121 Sensor esquerdo do solo: faixa muito pequena
122 Sensor direito do solo: faixa muito pequena
123 (L) Sensor central do solo: faixa muito pequena
124 (D) Sensor central do solo: faixa muito pequena
