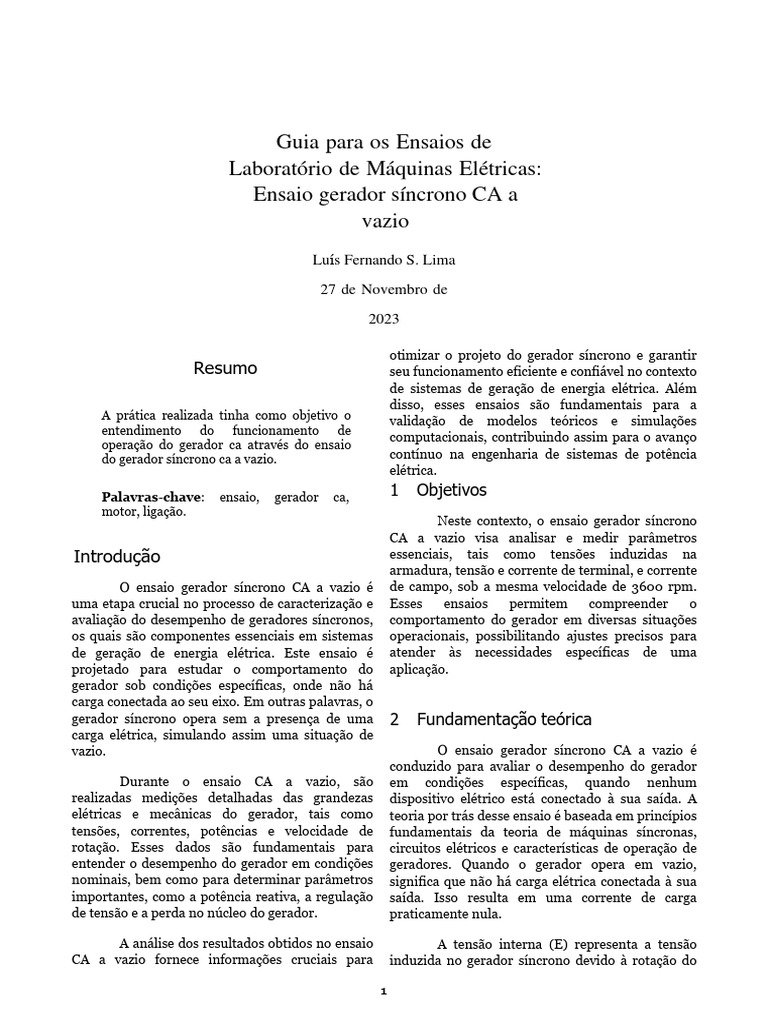

Guia para os Ensaios de
Laboratório de Máquinas Elétricas:
Ensaio gerador síncrono CA a
vazio
Luís Fernando S. Lima
27 de Novembro de
2023
Resumo
A prática realizada tinha como objetivo o
entendimento do funcionamento de
operação do gerador ca através do ensaio
do gerador síncrono ca a vazio.
Palavras-chave: ensaio, gerador ca,
motor, ligação.
Introdução
O ensaio gerador síncrono CA a vazio é
uma etapa crucial no processo de caracterização e
avaliação do desempenho de geradores síncronos,
os quais são componentes essenciais em sistemas
de geração de energia elétrica. Este ensaio é
projetado para estudar o comportamento do
gerador sob condições específicas, onde não há
carga conectada ao seu eixo. Em outras palavras, o
gerador síncrono opera sem a presença de uma
carga elétrica, simulando assim uma situação de
vazio.
Durante o ensaio CA a vazio, são
realizadas medições detalhadas das grandezas
elétricas e mecânicas do gerador, tais como
tensões, correntes, potências e velocidade de
rotação. Esses dados são fundamentais para
entender o desempenho do gerador em condições
nominais, bem como para determinar parâmetros
importantes, como a potência reativa, a regulação
de tensão e a perda no núcleo do gerador.
A análise dos resultados obtidos no ensaio
CA a vazio fornece informações cruciais para
1
otimizar o projeto do gerador síncrono e garantir
seu funcionamento eficiente e confiável no contexto
de sistemas de geração de energia elétrica. Além
disso, esses ensaios são fundamentais para a
validação de modelos teóricos e simulações
computacionais, contribuindo assim para o avanço
contínuo na engenharia de sistemas de potência
elétrica.
1 Objetivos
Neste contexto, o ensaio gerador síncrono
CA a vazio visa analisar e medir parâmetros
essenciais, tais como tensões induzidas na
armadura, tensão e corrente de terminal, e corrente
de campo, sob a mesma velocidade de 3600 rpm.
Esses ensaios permitem compreender o
comportamento do gerador em diversas situações
operacionais, possibilitando ajustes precisos para
atender às necessidades específicas de uma
aplicação.
2 Fundamentação teórica
O ensaio gerador síncrono CA a vazio é
conduzido para avaliar o desempenho do gerador
em condições específicas, quando nenhum
dispositivo elétrico está conectado à sua saída. A
teoria por trás desse ensaio é baseada em princípios
fundamentais da teoria de máquinas síncronas,
circuitos elétricos e características de operação de
geradores. Quando o gerador opera em vazio,
significa que não há carga elétrica conectada à sua
saída. Isso resulta em uma corrente de carga
praticamente nula.
A tensão interna (E) representa a tensão
induzida no gerador síncrono devido à rotação do
rotor na presença de um campo magnético.
Durante o ensaio em vazio, a tensão interna é
ajustada para estabelecer a tensão terminal
desejada.

A corrente de campo (𝐼𝑓 ) é a corrente no

circuito de excitação do gerador que cria o campo
magnético necessário para a geração de tensão.
Durante o ensaio, a corrente de campo é ajustada
para alcançar a tensão desejada.

3 Materiais utilizados
Figura 2 – Conexões dos terminais do motor e do
• Máquina CC didática; gerador.

• Dois amperímetros cc; Como forma de coletar a tensão induzida,

corrente de campo, tensão de terminal, e
• Um voltímetro cc; corrente de terminal foi mantida a rotação do
motor em 3600 rpm e ajustada a corrente de
• Um voltímetro ca; campo de acordo com os valores pré-
determinados e coletados os outros dados.
• Medidor de velocidade;

• Fonte de alimentação ca; 5 Análise experimental

• Motor síncrono TABELA 1
Dados experimentais coletados no laboratório.
• Cabos elétricos. 𝐼𝑓 (A) 10,5 10,0 9,5 9,0 8,5
𝐸𝑎𝑓 (V) 71,2 69,9 69,6 67,3 65,7
𝑉𝑡 (V) 48,6 48,7 48,5 48,6 48,6
4 Metodologia
𝐼𝑡 (A) 4,75 4,72 4,62 4,5 4,44
Inicialmente foi o montado o circuito 𝑃𝑐𝑐 (A) 230,8 229,9 224 218,7 215,8
apresentado na figura 1 de forma que a fonte de 𝐼𝑓 (A) 8,0 7,5 7,0 6,5 6,0
tensão de 8 V fosse conectada ao motor e a
fonte de 32 V fosse conectada aos terminais de
𝐸𝑎𝑓 (V) 64,5 60,8 55,4 51,4 50,9
armadura do gerador. 𝑉𝑡 (V) 48,6 48,6 48,6 48,9 48,8
𝐼𝑡 (A) 4,35 4,32 4,29 4,1 4,19
𝑃𝑐𝑐 (A) 211,4 201 208,5 200,5 204,5
𝐼𝑓 (A) 5,5 5,0 4,5 4,0 3,5
𝐸𝑎𝑓 (V) 45,8 42,8 38,9 35,2 30,2
𝑉𝑡 (V) 49,0 49,1 49,1 49,7 49,7
𝐼𝑡 (A) 3,92 3,87 3,85 3,64 3,45
𝑃𝑐𝑐 (A) 192,1 190 189 180,9 171,5
𝐼𝑓 (A) 3,0 2,5 2,0 1,5 1,0
𝐸𝑎𝑓 (V) 23,8 18,8 13,3 13,2 8
𝑉𝑡 (V) 49,8 49,8 49,8 49,8 49,8
Figura 1 – Circuito esquemático do circuito a ser
𝐼𝑡 (A) 3,38 3,37 3,37 3,31 3,3
montado no laboratório.
𝑃𝑐𝑐 (A) 168,3 167,8 167,8 164,8 164,3
Desta forma, foi realizada a montagem
no laboratório na qual pode ser observada na
figura 4.

2
 6 Conclusões
Com os dados das tabelas 1 pode-se
observar a proporção dos valores de corrente de
campo, corrente de terminal e tensão induzida,
no qual o aumento da corrente de campo
influenciou diretamente no aumento desses
valores. Além disso, é notável que para maiores
valores de corrente de campo a corrente de
terminal variou menos que para valores
pequenos, isso ocorre devido às características
magnéticas dos materiais utilizados no gerador,
especialmente no núcleo do campo magnético.

Considerações finais
Analisando as informações coletadas
percebe-se que os resultados previamente
esperados foram obtidos, demonstrando que o
ensaio foi realizado correntamente.

Referências

Chapman, Stephen J. Fundamentos de máquinas

elétricas [recurso eletrônico] / Stephen J.
Chapman ; tradução: Anatólio Laschuk. – 5. ed. –
Dados eletrônicos. – Porto Alegre : AMGH, 2013.
