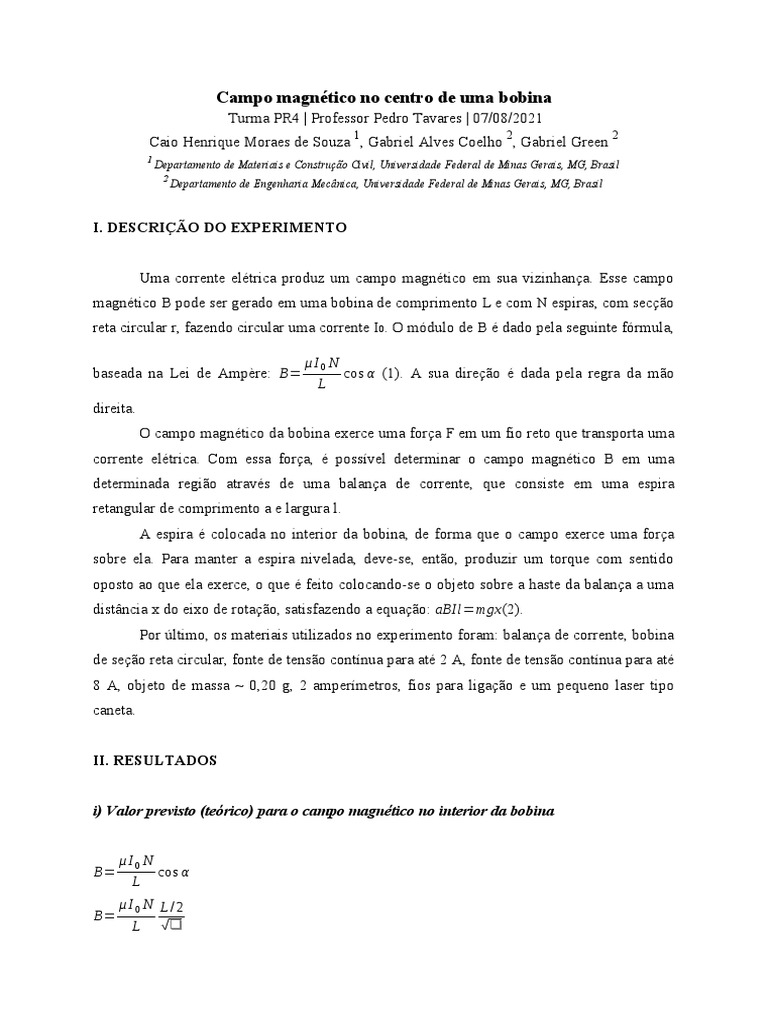

Campo magnético no centro de uma bobina

Turma PR4 | Professor Pedro Tavares | 07/08/2021

1 2 2
Caio Henrique Moraes de Souza , Gabriel Alves Coelho , Gabriel Green
1
Departamento de Materiais e Construção Civil, Universidade Federal de Minas Gerais, MG, Brasil
2
Departamento de Engenharia Mecânica, Universidade Federal de Minas Gerais, MG, Brasil

I. DESCRIÇÃO DO EXPERIMENTO

Uma corrente elétrica produz um campo magnético em sua vizinhança. Esse campo
magnético B pode ser gerado em uma bobina de comprimento L e com N espiras, com secção
reta circular r, fazendo circular uma corrente I0. O módulo de B é dado pela seguinte fórmula,

μI0 N
baseada na Lei de Ampère: B= cos α (1). A sua direção é dada pela regra da mão
L
direita.
O campo magnético da bobina exerce uma força F em um fio reto que transporta uma
corrente elétrica. Com essa força, é possível determinar o campo magnético B em uma
determinada região através de uma balança de corrente, que consiste em uma espira
retangular de comprimento a e largura l.
A espira é colocada no interior da bobina, de forma que o campo exerce uma força
sobre ela. Para manter a espira nivelada, deve-se, então, produzir um torque com sentido
oposto ao que ela exerce, o que é feito colocando-se o objeto sobre a haste da balança a uma
distância x do eixo de rotação, satisfazendo a equação: aBIl=mgx(2).
Por último, os materiais utilizados no experimento foram: balança de corrente, bobina
de seção reta circular, fonte de tensão contínua para até 2 A, fonte de tensão contínua para até
8 A, objeto de massa ~ 0,20 g, 2 amperímetros, fios para ligação e um pequeno laser tipo
caneta.

II. RESULTADOS

i) Valor previsto (teórico) para o campo magnético no interior da bobina

μI0 N
B= cos α
L
μ I 0 N L/2
B=
L √❑
 (1,26 ⋅1 0−6)⋅ 1,01⋅ 900 (22,9 ⋅ 10−2)/2
B=
22,9 ⋅ 1 0−2 √❑
B=0.00475917 T
B=4,75917 mT

Δ B=√❑
Δ B=√❑
Δ B=0,0000510992T =0 , 0510992 mT

B=(4,759 ± 0,051)mT

ii) Valor obtido experimentalmente

naBl∗I I
naBIl =mgx → =mg→ B=mg/nal
x x
B=8∗1 0 ∗9,783816 /10∗1,01∗10 ∗5,7∗1 0−2∗3,193∗1 0−2=¿ 4,25797 mT
−4 −1

Δ B=¿√ ❑
Δ B=¿0,27960 mT

B=(4,26 ± 0,28)mT
iii) Valor medido pelo teslômetro

B = 5,18 T

III. ANÁLISE CRÍTICA

A partir das leituras obtidas experimentalmente, dos valores teóricos calculados e do

valor medido pelo teslâmetro, nota-se que, em relação ao valor teórico, tanto pelo valor
experimental, quanto pelo medido pelo teslâmetro, os valores absolutos coincidiram dentro
de suas respectivas margens de incerteza, sendo o valor teórico obtido de
B=(4,759 ± 0,051)mT , o valor obtido, através da análise dos valores obtidos a partir de uma
regressão linear com auxílio do software SciDAVis, B=(4,26 ± 0,28)mT e o valor da leitura
do teslâmetro B=5,18 T . A diferença entre esses valores e o calculado teoricamente é da
ordem de 0,42 mT e 0,50 mT. A partir disso, pode-se dizer que o teslâmetro apresenta uma
maior proximidade com o valor esperado, de modo que a diferença entre seus valores
absolutos seja menor que a diferença com relação ao valor obtido experimentalmente, assim
sendo um método de medição mais eficaz.

IV. CONCLUSÕES

Por conseguinte, nota-se que, a partir do enunciado da lei de ampère para o campo
magnético, unindo-a ao processo de experimentação com os devidos materiais, é possível
realizar uma série de leituras de corrente, a qual gera um campo magnético, cuja função é
gerar uma força magnética, que, por sua vez, realiza torque sobre a haste, o qual é equivalente
ao torque gerado pela força peso aplicada pelo objeto de massa m posicionado em distâncias
medidas. Para assim determinar, através do auxílio computacional, a intensidade do campo
magnético gerado em função da corrente aplicada ao sistema. Entretanto, a partir da análise
realizada entre as diferenças dos valores obtidos, foi possível concluir que a medição
realizada pelo teslâmetro é mais eficaz que a medição experimental.

VI. PERGUNTAS

1) Explique por que a força magnética sobre as laterais da espira é nula.

Podemos afirmar que a força magnética sobre as laterais da espira é nula, baseando-se na

μI0 N
equação B= cos α e pela definição de produto vetorial temos:
L

F=I∗l × B→ F=|I∗l|×|B|∗sin θ → F=|I ∗l|×|B|∗0→ F=0

2) Com base na figura 2, indique a direção e o sentido da força magnética na espira.

A direção da força é na vertical e o sentido é de baixo para cima.
