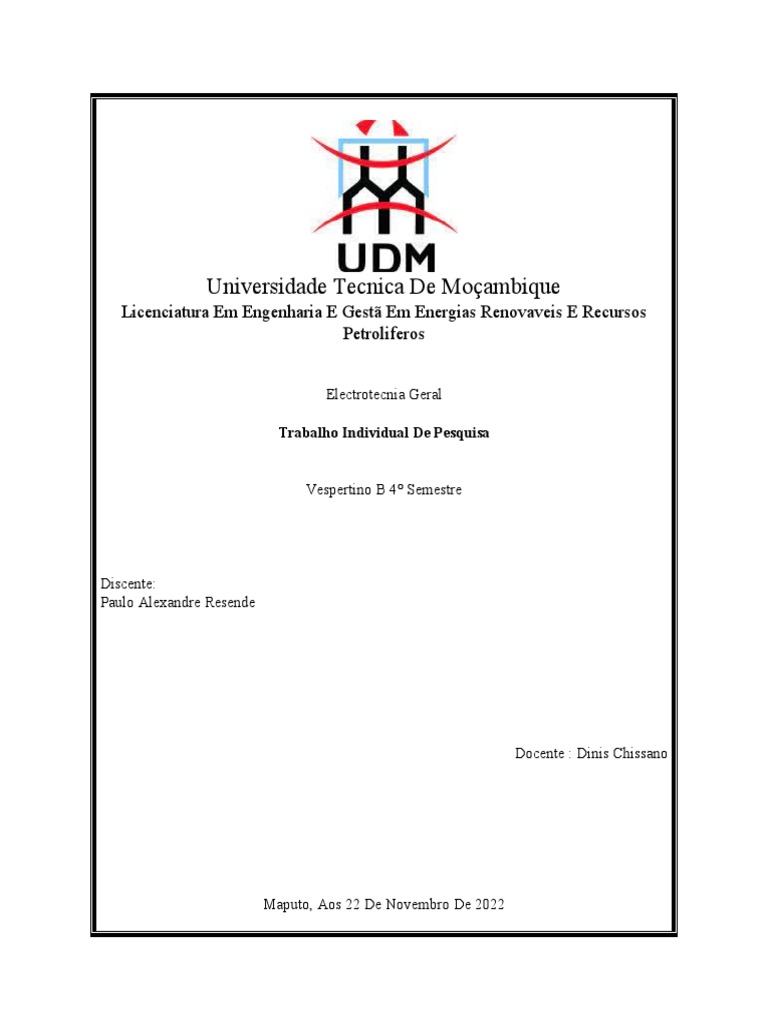

Universidade Tecnica De Moçambique

Licenciatura Em Engenharia E Gestã Em Energias Renovaveis E Recursos

Petroliferos

Electrotecnia Geral

Trabalho Individual De Pesquisa

Vespertino B 4° Semestre

Discente:
Paulo Alexandre Resende

Docente : Dinis Chissano

Maputo, Aos 22 De Novembro De 2022

 I.PRODUÇÃO, TRANSPORTE E DISTRIBUIÇÃO DE ENERGIA ELÉCTRICA

1. O que entende por uma Central Eólica de produção de energia eléctrica? Qual é o seu
princípio de funcionamento?

Resposta: uma central eólica é um espaço, terrestre ou marítimo, onde estão concentrados vários
aerogeradores destinados a transformar energia eólica em energia elétrica.

A captação e utilização da energia eólica para geração elétrica é feita por meio de aerogeradores
(turbinas eólicas), que são alimentadas pelas hélices (ou pás) da usina. Elas têm o papel central
de se movimentar com a força do vento para o rotor e o eixo principal. Essa rotação transforma a
energia cinética dos ventos em força mecânica e, então, em energia elétrica, por meio dos
aerogeradores. Dentro deles há dois ímãs que fazem o processo de indução eletromagnética para
gerar eletricidade em corrente alternada. Essa energia é enviada a subestações de energia, que
regulam a voltagem e a transmite para as linhas de transmissão, que vão distribuir a energia
elétrica pelo País.

2. O que entende por uma Central Hidroeléctrica? Qual é o seu princípio de funcionamento?

Resposta: A central hidroelétrica é uma instalação industrial que utiliza o potencial hidráulico
existente num rio para produzir energia elétrica.

Para funcionar, a central hidroelétrica precisa da força das águas. Esta força tem origem na vazão
do rio, pela quantidade de água disponível e pela concentração de desníveis existentes ao longo
do seu curso. Depois, a água que é armazenada no reservatório é canalizada e conduzida para as
grandes turbinas. O seu fluxo faz com que as turbinas girem e acionem os geradores. Estes
produzem a energia elétrica. Após a conversão da energia mecânica em elétrica, os
transformadores aumentam a tensão dessa energia para que possa ser transmitida até chegar aos
centros urbanos.

3. O que entende por uma central Térmica de energia eléctrica? Qual é o seu princípio de
funcionamento?

Resposta: Uma central termoelétrica consiste numa instalação para a produção de energia elétrica
mediante a transformação de energia de combustíveis sólidos, líquidos ou gasosos (carvão,
petróleo, naftas, gás natural).
Estes combustíveis, que são fontes de energia primária não renovável, são queimados e
o calor libertado é transferido para a água, aquecendo-a e transformando-a em vapor. O vapor de
água assim obtido vai acionar as pás das turbinas que, por sua vez, movimentam os ímanes dos
geradores elétricos, que vão produzir corrente elétrica alternada. Esta corrente elétrica, através da
rede de distribuição, é levada até nossas casas.

4. O que entende por uma Central Atómica de produção de Energia eléctrica? Qual é o seu
princípio de funcionamento?

Resposta: As centrais nucleares ou atómica são instalações industriais utilizadas para produzir
energia elétrica por meio da energia produzida em reações de fissão nuclear.

De forma simplificada, o combustível radioativo, ao sofrer uma reação nuclear, produz uma
grande quantidade de energia (reação exotérmica). Essa energia é transferida na forma de calor
para uma massa de água, a qual evapora e produz vapor. Esse vapor é direcionado para uma
turbina, cuja energia mecânica é utilizada para um gerador produzir energia elétrica ou seja,
quando se fala em uma usina nuclear, devemos lembrar que existem três transformações de
energia envolvidas.

A energia gerada na reação nuclear se transforma em energia térmica, depois a energia térmica se
transforma em energia mecânica e, por fim, a energia mecânica se transforma em energia
elétrica.

5. Por que é que as centrais produtoras de energia eléctrica localizam-se em regiões distantes
das cidades onde estão os potenciais consumidores? Fale do processo de transporte da
energia eléctrica até próximo dos potenciais consumidores.

Resposta: Devido a grandiosidade das instalações, barulho gerado no processo de produção,

resíduos poluentes e etc, geralmente as centrais de produção de energia acabam se localizando
longe de grandes centros urbanos, fazendo com que a energia tenha que percorrer um longo
caminho até a sua casa.

O transporte de energia refere-se à fase de transmissão da eletricidade da central em que foi

produzida até aos centros consumidores. Como mencionado, o transporte de energia é apenas
uma das etapas de toda a cadeia de produção e de consumo de energia elétrica. Mais
especificamente, o transporte é a segunda fase. Na sequência da geração, ocorre a transmissão de
energia, que vai das centrais elétricas até às subestações. De seguida ocorre o processo de
distribuição. Esta fase inicia-se assim que a eletricidade chega às subestações, onde a sua tensão
é rebaixada para que possa ser distribuída aos consumidores finais, como as indústrias e
residências. Isto quer dizer que a etapa de distribuição vai desde as subestações até às instalações
dos clientes.
O transporte de energia elétrica é realizado em muito alta tensão (MAT), utilizada para que as
perdas de eletricidade sejam diminuídas durante o trajeto e para que esse seja mais seguro. Os
principais componentes de um sistema de transmissão são: torres, isoladores e subestações.

6. Qual é a função dos transformadores de potência no processo de transporte de energia

eléctrica das centrais de produção até aos consumidores nas cidades.

Resposta: Transformadores são dispositivos usados para abaixar ou aumentar a tensão e a

corrente elétrica em circuitos de consumo ou transmissão de energia elétrica. Se um
transformador abaixa uma tensão elétrica, ele automaticamente aumenta a intensidade da
corrente elétrica de saída e vice-versa, mantendo sempre constante a potência transmitida, dada
pelo produto da corrente pela tensão.

7. Por que é que no transporte de energia eléctrica a longas distâncias há tendência de reduzir a
corrente da linha de transmissão e aumentar a respectiva tensão?

Resposta: O efeito Joule está diretamente ligado a corrente. Em linhas de transmissão utiliza-se
altas tensões para entregar uma potência, alta sem aumentar a corrente. Portanto, se aumentar
muito a tensão, pode-se manter a corrente baixa, evitando perdas decorrentes do efeito Joule.
8. O que se faz para proteger as linhas de transporte de energia eléctrica contra das descargas
atmosféricas?

Resposta: Quando um raio atinge umas das torres de uma linha de transmissão, é estabelecido
um processo de propagação de ondas de tensão e corrente nos cabos para-raios, nas torres
próximas e no sistema de aterramento, com reflexões conforme a impedância. Numa torre, no
qual a impedância da torre é sempre de valor fixo e a resistência de aterramento depende do
projeto do aterramento, quanto mais eficiente for este projeto, menor será a resistência de
aterramento e melhor será o escoamento do pulso de corrente para a terra. Isso gera uma menor
tensão no ponto onde a descarga atmosférica atingiu, transformando as chances de acontecer
algum tipo de rompimento de isolação no sistema menor.

9. Quantos tipos de redes de distribuição existem, do ponto de vista da sua configuração ou

topologia?

Resposta: Existem quatro tipos de redes de distribuição de energia elétrica que são:

 Rede de Distribuição Aérea Convencional

 Rede de Distribuição Aérea Compacta
 Rede de Distribuição Aérea Isolada
 Rede de Distribuição Subterrânea

10. Diga quais são as vantagens e desvantagens da rede aérea de distribuição sobre a rede
subterrânea e vice versa?

Resposta: A rede de distribuição área é uma tecnologia do século passado e apresenta um nível
mais baixo de confiabilidade devido a sua vulnerabilidade. No entanto, é economicamente
acessível, o que torna sua utilização oportuna em regiões complexas ou distantes dos grandes
centros urbanos. Em áreas rurais, como fazendas, ainda é uma solução funcional.

Entretanto, devido à vulnerabilidade das redes aéreas, houve a necessidade de uma atualização
tecnológica para tornar os equipamentos mais compactos, resilientes e seguros. Surgiu, então, as
redes compactas. Embora mais eficientes, o nível de exposição ainda é superior aos das redes
subterrâneas, perdendo também em atributos como interrupções/ paradas inesperadas, segurança
e custo benefício.

Apesar das redes subterrâneas terem um custo maior de implantação, trata-se de uma tecnologia

com menor custo de manutenção, o que produz uma segurança e aparência organizada aos
espaços. Olhando pelo aspeto técnico, as redes subterrâneas também atendem melhor os
consumidores industriais, conferindo mais confiabilidade e eficiência para o fornecimento de
energia elétrica, uma vez que não estão expostas a fenômenos naturais e animais e acidentes de
atrito.

11. Quais são os critérios para avaliar a eficiência de distribuição da energia eléctrica?

Resposta: Os critérios para avaliar a eficiência de distribuição da energia eléctrica são:

 Fator carga
 Fator potencia ou cos φ

12. O que entende por fator de potência (FP) ou cos φ?

Resposta: O fator de potência é a relação entre a energia que é entregue na instalação, e a energia
que realmente é convertida em algum tipo de trabalho.

O fator de potência exemplifica justamente esta relação entre a energia que é entregue, e a
energia que gera trabalho. Portanto, o fator de potência é a razão entre a potência ativa e a
potência aparente.
Uma analogia bastante usada para explicar as potências é um copo de cerveja.
A potência aparente é todo o volume que está dentro do copo, a potência ativa é a parte líquida e
a potência reativa é a espuma que fica por cima. A espuma não mata a sede, mas não deixa de
fazer parte do volume total. Para fazermos o cálculo do fator de potência da instalação utilizamos
a seguinte relação:

Vimos que não é interessante ter um valor alto de potência reativa circulando pela instalação
elétrica, pois além de não produzir trabalho, a potência reativa ocupa um “espaço” que poderia
estar sendo preenchido por mais potência ativa.

Outro ponto importante é que a legislação moçambicana exige que o fator de potência seja no
mínimo 0,92. Caso a instalação tenho um valor de fator de potência menor do que o exigido, a
concessionária de energia deve cobrar uma multa na fatura de energia desta instalação.

Para diminuir a potência reativa e consequentemente aumentar o fator de potência são instalados
bancos de capacitores. Os bancos de capacitores são instalados de forma paralela na entrada de
energia ou em paralelo com o equipamento indutivo.

Instalados em paralelo com a entrada de energia, os bancos de capacitores introduzem carga

capacitiva na instalação. Esta carga capacitiva tem o efeito contrário da carga reativa e consegue
elevar o fator de potência para um valor próximo de 1, que é o ideal.

II.MÁQUINAS ELÉCTRICAS
13. Defina uma máquina eléctrica.

Resposta: Máquinas elétricas são máquinas eletromecânicas cujo funcionamento baseia-se no

fenómeno da indução eletromagnética e que todas elas trabalham com transformação de energia
mecânica em elétrica e vice-versa, e em todas elas está presente a energia magnética, este é o
denominador comum das máquinas elétricas.
14. Classifique as máquinas eléctricas de acordo com o:
 a) Tipo da corrente eléctrica envolvida
Resposta: de acordo com o tipo de corrente podemos ter de corrente alternada, corrente continua
e Universais

b) Tipo de excitação
Resposta: Ela pode ser basicamente de quatro formas: excitação separada, excitação série,
excitação em paralelo e excitação composta.
c) Ponto de vista do campo girante
Resposta:

15. Qual é o princípio de funcionamento de um gerador de corrente contínua de excitação

separada ou independente?

Resposta: Nesta configuração, o indutor é alimentado por uma fonte de energia independente ou
separada, em geral o enrolamento de campo que produz a excitação é constituído de condutores
que não suportam grandes correntes e, não se utilizando a tensão fornecida pela própria máquina.
Normalmente o indutor é alimentado por uma fonte de tensão de potência relativamente baixa.

16. Qual o princípio de funcionamento de um motor de corrente contínua de excitação em série?

Resposta: O circuito do enrolamento de campo que produz a excitação está em série com o
circuito de armadura, sendo assim necessário apenas uma fonte para alimentar o circuito de
campo e da armadura. Como neste caso a corrente que circula no enrolamento de campo que
produz a excitação é a mesma corrente que circula no enrolamento da armadura, é necessário um
enrolamento próprio para o circuito de excitação, capaz de suportar correntes relativamente altas
da armadura.

17. Qual é o princípio de funcionamento de um motor assíncrono?

Resposta: Ao contrário do motor síncrono, o motor assíncrono gira em uma velocidade

ligeiramente menor que a velocidade de rotação do campo girante do estator. Sendo assim o rotor
não está sincronizado com esse campo girante, por isso ele recebe o nome de motor assíncrono.
Essa diferença entre a velocidade do rotor e a velocidade do campo magnético é denominada de,
escorregamento do motor.

18. Qual é o princípio de funcionamento de um transformador?

Resposta: Quando a bobina primária é conectada em uma fonte de corrente alternada, surge ao
seu redor um campo magnético variável. O campo magnético gerado na primeira bobina corta as
espiras da bobina secundária.
Como consequência da variação do campo magnético nas espiras da bobina secundária, surge
nessa bobina uma tensão induzida. Essa tensão induzida é proporcional ao número de linhas
magnéticas que cortam a bobina secundária.
O número de espiras da bobina secundária, em relação à bobina primária, faz com que haja um
aumento ou diminuição na intensidade da corrente e da tensão elétrica recebidas.
Dessa forma, se a bobina secundária possuir mais voltas do que a bobina primária, o valor da
tensão e corrente na saída do transformador será maior do que os valores na entrada. Por outro
lado, se o número de espiras da bobina primária for maior do que o número da bobina
secundária, os valores da tensão e corrente elétrica na saída serão menores do que os valores na
entrada do Trafo. Essa relação determina se o transformador será abaixador ou elevador de
tensão ou corrente. Veja a exemplificação dessa relação na fórmula abaixo.

19. Apresente o diagrama do fluxo de energia de um motor de corrente contínua de excitação em

paralelo.

Resposta:

20. O que entende por circuito magnético de uma máquina eléctrica?

Resposta: Circuito magnetico em uma maquina electrica é a parte das onde acontece a indução
electromagnetica.

21. Qual é a razão para se afirmar que uma máquina eléctrica é reversível?

Resposta: No entanto, todas essas máquinas elétricas sendo reversíveis e passíveis de se

comportar como um "motor" ou como um "gerador" nos quatro quadrantes do plano torque-
velocidade, a distinção motor / gerador é "comumente" feita em relação ao fim uso da máquina.
