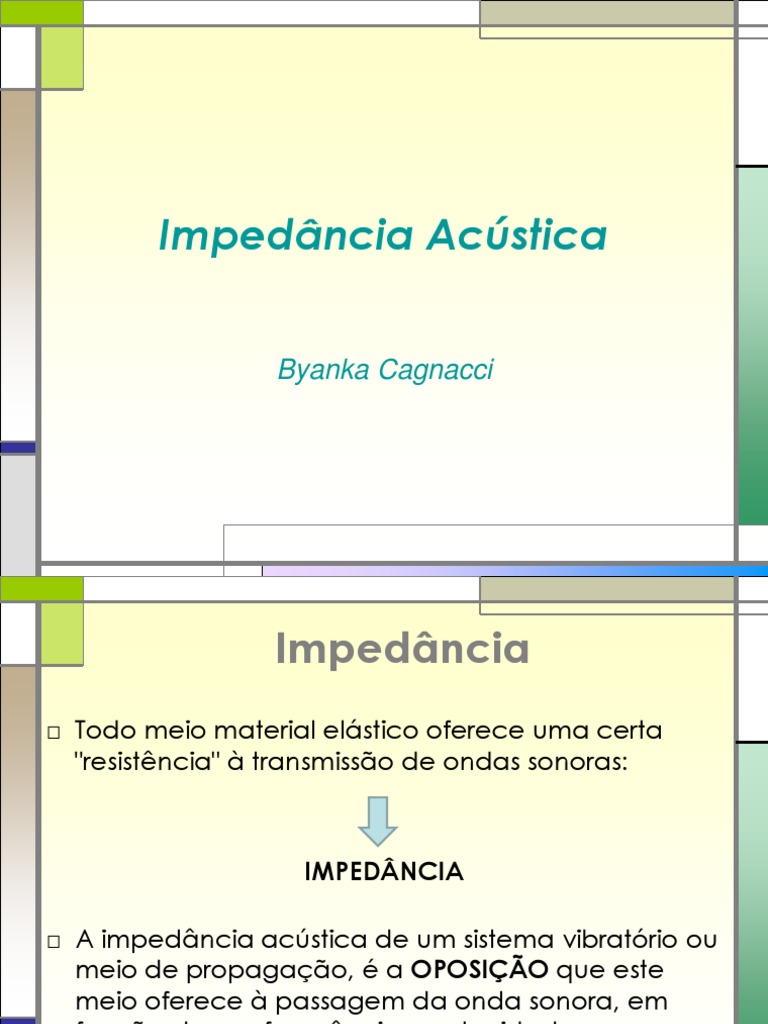

Impedância Acústica

Byanka Cagnacci
 Impedância
□ Todo meio material elástico oferece uma certa
"resistência" à transmissão de ondas sonoras:

IMPEDÂNCIA

□ A impedância acústica de um sistema vibratório ou

meio de propagação, é a OPOSIÇÃO que este
meio oferece à passagem da onda sonora, em
função de sua frequência e velocidade.
 Impedância Acústica
□ A impedância acústica (Z) é composta por duas
grandezas:

RESISTÊNCIA REACTÂNCIA
 Impedância Acústica
□ As vibrações produzidas por uma onda sonora não
continuam indefinidamente pois são amortecidas
pela resistência que o meio material lhes oferece.

□ A Resistência Acústica (R) é parte da impedância

que depende do material (densidade) e da
velocidade de propagação do som num meio.

□ A resistência é a parte da impedância que não

depende da frequência.
 Impedância Acústica
□ Resistencia (R)

□ A resistência do ar à passagem do som promove a

transformação da energia – fricção
□ Quando um corpo se desloca em contato com outro, existe uma
força, chamada atrito ou fricção.

□ Essa resistência impede que um movimento

continue indefinidamente porque sua velocidade é
reduzida.

□ Isso permite o aparecimento do amortecimento.

 Acústica X Mecânica
 Resistência  Resistência

Força
tela Fricção

□ A fricção ocorre como resultado da colisão de

moléculas no meio (como o ar) e entre as
estruturas do meio e as adjacentes a ele.
 Impedância Acústica
□ A Reactância Acústica (X) é a parte da impedância
que está relacionada com a frequência do
movimento resultante (onda sonora que se propaga).

□ A Reactância depende do efeito de massa e rigidez

(elasticidade).

Reactância de massa e Reactância de rigidez

(Xm) (Xc)
 Impedância
□ Sistemas com predomínio de:
□ Reactância de massa (Xm)
□ Depende da freqüência da onda sendo
maior a oposição para as freqüências altas e
menor para as baixas
□  massa  Frequências altas

□ Reactância de rigidez (Xc)

□ Depende da freqüência da onda, sendo
maior a oposição para as baixas freqüências
e menor para as altas.
□  rigidez  Frequências baixas
 Acústica
 Resistência
Reactância de massa
 Reactância de rigidez
 Reactância de rigidez
 Impedância (Z)
□ Z= R2 + (2 Π fm – S )2 ou R2 + (Xm - Xs)2
2Π f

Onde: R = resistência f = freqüência

S = rigidez Xm = reactância massa
 = 3,1416 Xc = reactância rigidez
m= Massa

Impedância é igual á raiz quadrada da soma do

quadrado da resistência com o quadrado da
diferença entre a reactância de massa e a
reactância de rigidez.
 Impedância e Admitância
□ Se existe a impedância, uma oposição à onda
sonora, podemos também falar em Admitância,
uma facilitação à passagem da onda sonora.

□ A Admitância acústica (Ya) é a recíproca da

impedância e define a facilitação que o meio
elástico oferece ao movimento vibratório.

Quanto maior for a impedância, menor será

a admitância e vice-versa.
 Impedância X Admitância
□ Podemos expressar a característica de um sistema
móvel em função da facilitação que ele oferece à
passagem de um som.

□ Dessa forma a recíproca da Impedância Acústica

(Z) será a Admitância Acústica (Y).

Quanto maior a Impedância menor a Admitância.

Quanto maior a Resistência, menos a Condutância.
Quanto maior a Reactância, menor a Susceptância.
 Impedância
□ Impedância (Z)
□ Oposição oferecida por um sistema ao fluxo de
energia acustica. Recíproca à Y
□ Resistencia (R)
□ A impedância resultante da fricção
□ Reactância de massa (Xm)
□ A impedância oferecida pelos elementos de
massa do sistema
□ Reactância de rigidez (Xc)
□ A impedância oferecida pelos elementos de
rigidez do sistema
 Admitância
□ Admitância (Y)
□ A facilidade com a qual a energia flui em um
sistema acustico. Recíproca à Z
□ Condutância (G)
□ A admitância associada com a fricção em um
sistema.
□ Susceptância (B)
□ A admitância oferecida pelos elementos de
massa.
□ Complacência (C)
□ A admitância oferecida pelos elementos de
rigidez
 Impedância Acústica
Unidades de medida
IMPEDÂNCIA ADMTÂNCIA
(ohms) (mhos)

 Resistência (R)  Condutância (G)

 Reactância de massa (Xm)  Susceptância (B)

 Reactância de rigidez (Xc)  Complacência (C)

 Acústica

MÉDIA

EXTERNA INTERNA
 Acústica
□ Função primordial da Orelha Média

□ Favorecer a transmissão da onda sonora

sem que ocorra grande perda de energia
□ Meios de propagação diferentes
□ AR – LÍQUIDO
LÍQUIDO

AR

□ Casamento de impedâncias
□ Compensar a perda de energia
 Casamento de Impedância

□ Transferência máxima de energia para

o sistema

□ Impedância do sistema baixa

□ Admitância é máxima
□ Máxima propagação da onda sonora
 Medidas de Imitância Acústica
□ O termo Imitância Acustica refere-se à
impedância acústica, à admitância acústica
ou a ambas as grandezas.

□ Grandezas recíprocas

Impedância Imitância Admitância

Acústica Acústica Acústica
 IMITÂNCIA ACÚSTICA

□ O sistema tímpano-ossicular não é um perfeito

transmissor de energia e nem toda energia que
chega à MT flui completamente através deste
sistema que se opõe, em alguma extensão, à
transferência de energia. Esta oposição é a
impedância acústica.
Medidas de Imitância
Acústica
Medidas de Imitância
Acústica
 IMITÂNCIA ACÚSTICA

□ A Impedância da OM é controlada pela massa dos

três ossículos, pela rigidez dos ligamentos
ossiculares, da MT, da janela vestibular, pela massa
e fricção que resulta do ar contido na caixa
timpânica, e pela impedância todas oferecida
pela cóclea na janela oval.
 Imitância acústica

Energia Energia
Admitância
transmitida refletida

Alta
Baixa Alta Baixa
impedância

Baixa
Alta Baixa Alta
Impedância
 Resumindo - Terminologia
□ Impedância (Z) – oposição total ao fluxo de energia
□ Admitância (Y) – Total fluxo de energia – oposta a Z
□ Reactância (X) – Armazenamento e retorno de
energia
□ Susceptância (B) – Fluxo de energia associada a
Reactância
□ Resistência (R) – Oposição ao fluxo de energia
□ Condutância (G) – Fluxo de energia associada a
Resistência
□ Complacência (C) – Inverso ao endurecimento ou
rigidez, principal componente da reactância de
baixa freqüência.
