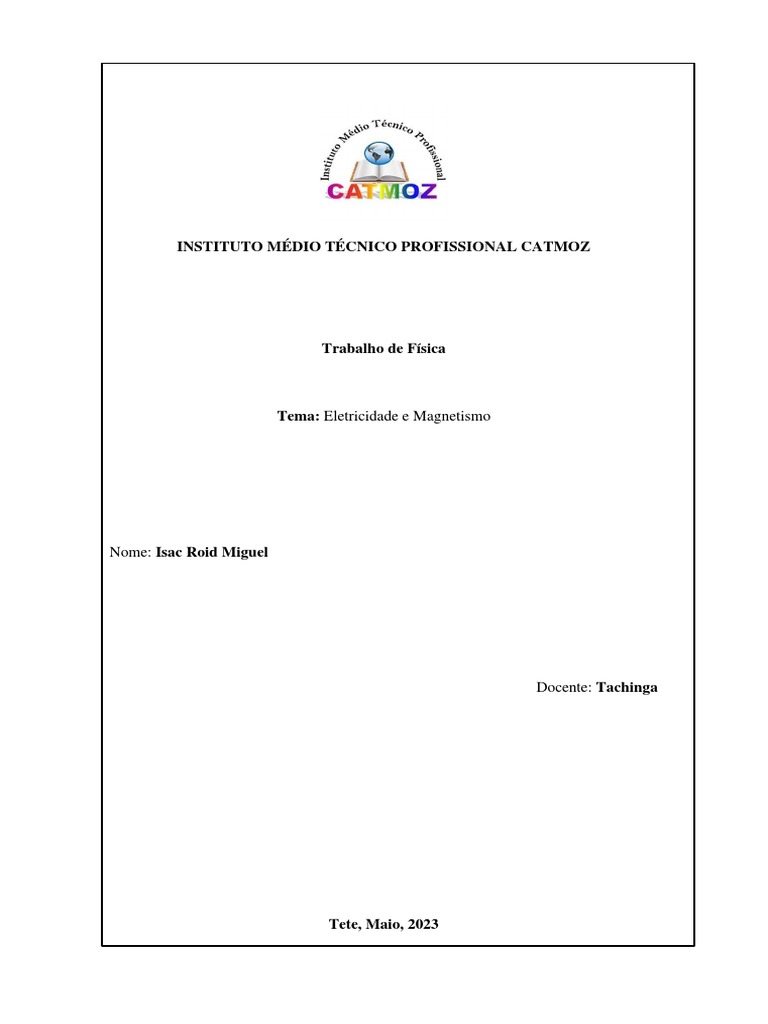

INSTITUTO MÉDIO TÉCNICO PROFISSIONAL CATMOZ

Trabalho de Física

Tema: Eletricidade e Magnetismo

Nome: Isac Roid Miguel

Docente: Tachinga

Tete, Maio, 2023

 Isac Roid Miguel

Tema: Eletricidade e Magnetismo

Trabalho de pesquisa a ser apresentado

ao docente da disciplina de Fisica,
como requisito de avaliação parcial ao
curso de Laboratório.

Docente: Tachinga

Tete, Maio, 2023

2
Índice
Introdução ......................................................................................................................... 4
Objetivos........................................................................................................................... 5
Objetivos Gerais ........................................................................................................... 5
Objetivos Específicos ................................................................................................... 5
Eletricidade ....................................................................................................................... 6
Conceito de eletricidade ................................................................................................... 6
Eletricidade na Física........................................................................................................ 6
Fórmulas de eletricidade ................................................................................................... 7
História da eletricidade ..................................................................................................... 8
Como surgiu a eletricidade ............................................................................................. 10
Magnetismo .................................................................................................................... 10
História do Magnetismo e do Eletromagnetismo ........................................................... 10
Ímã .................................................................................................................................. 11
Magnetismo Terrestre ..................................................................................................... 12
Força Magnética ............................................................................................................. 12
Fórmula da Força Magnética .......................................................................................... 12
Campo Magnético .......................................................................................................... 13
Campo e Força Magnética .............................................................................................. 13
Força Magnética sobre Cargas Elétricas ........................................................................ 14
Regras ............................................................................................................................. 14
Regra da Mão Direita ..................................................................................................... 15
Regra da Mão Esquerda .................................................................................................. 15
Linhas do Campo Magnético.......................................................................................... 16
Campo Magnético da Terra ............................................................................................ 16
Campo Eletromagnético ................................................................................................. 16
Conclusão ....................................................................................................................... 17
Referências Bibliográficas .............................................................................................. 18

3
Introdução
O segundo livro de Bauer, Westfall & Dias, Eletricidade e Magnetismo, descreve e
explica cuidadosamente inúmeros tópicos, entre eles: as propriedades da carga elétrica, o
campo elétrico e a lei de Gauss, o potencial elétrico, a capacitância, correntes e
resistências elétricas, circuitos de corrente contínua, magnetismo, campos magnéticos
produzidos por correntes elétricas, indução eletromagnética, correntes e oscilações
eletromagnéticas, ondas eletromagnéticas, entre outros. A apresentação desse conteúdo é
feita mostrando como todos esses assuntos estão intimamente conectados com os maiores
avanços da física atual. O texto, muito bem-trabalhado, é acompanhado de inúmeras
imagens, figuras, problemas e exemplos que envolvem e motivam o estudante
universitário com as maravilhas da ciência, da tecnologia e da inovação – assuntos atuais
e de extrema importância.

4
Objetivos
Objetivos Gerais

Compreender os conceitos e aplicações básicas, referentes a Eletricidade e magnetismo.

Objetivos Específicos

Ao final deste trabalho de pesquisa, espera-se que eu como estudante seja capaz de
desenvolver as competências/habilidades a seguir discriminadas:

⎯ Corrente eléctrica: conceitos básicos, resistência, resistências em combinação

energia e força em circuito de corrente continua e descontínua;
⎯ Electricidade estática: carga electrica, Leis de coulomb, campo eléctrico e
diferença de potencial;
⎯ Campo e força magnética.

5
Eletricidade
Eletricidade é como chamamos fenômenos que são relacionados ao balanço e à
movimentação de cargas. Sua origem remete às partículas subatômicas, como o elétron.

Eletricidade é o nome dado a um conjunto de fenômenos que ocorre graças

ao desequilíbrio ou à movimentação das cargas elétricas, uma propriedade inerente
aos prótons e elétrons, assim como também dos corpos eletricamente carregados. Na
eletricidade, existem fenômenos eletrostáticos e eletrodinâmicos, relativos a cargas em
repouso e em movimento, respectivamente.

Conceito de eletricidade
O conceito de eletricidade é abrangente, mas podemos compreendê-lo como todos
os efeitos que as cargas elétricas produzem sobre a matéria. A eletricidade é
comumente associada à corrente elétrica, uma movimentação de cargas que é
estabelecida quando algum corpo é submetido a uma diferença de potencial elétrico.

Eletricidade na Física
A origem dos fenômenos elétricos está nos elétrons, que apresentam a menor carga
elétrica possível, conhecida como carga fundamental, que vale cerca de 1,6.10-19 C.
Quando excitados ou sob a ação de um campo elétrico externo, os elétrons podem ser
conduzidos, dando origem a correntes elétricas e toda a gama de fenômenos relacionados
à eletricidade.

A eletricidade é um grande conjunto de fenômenos relacionados a cargas elétricas.

Na Física, é muito comum que o termo eletricidade seja empregado como a quantidade
de energia consumida nos circuitos elétricos. Essa energia, também conhecida
como energia potencial elétrica, pode ser calculada por meio da potência elétrica – a
quantidade de energia elétrica que um dispositivo consome a cada segundo.

A energia potencial elétrica é medida em joules, ou em kWh, que é uma unidade mais
comum, usada como o parâmetro pelas companhias de distribuição de energia elétrica. A
energia contida em um kWh tem um valor econômico, que pode ser diferente em cada

6
região, de acordo com as dificuldades técnicas da distribuição de energia ou ainda, com
a demanda local. A energia contida em 1 kWh é igual a 3,6.106 J.

Fórmulas de eletricidade
Nesta seção, trazemos as principais fórmulas relacionadas à eletricidade, confira:

A corrente elétrica que atravessa um condutor pode ser calculado por meio da seguinte
expressão:

∆𝑸
𝒊=
∆𝒕
i – corrente elétrica (A)
ΔQ – carga elétrica (C)
Δt – intervalo de tempo (s)

A tensão elétrica ou potencial elétrico que uma carga produz a uma distância d, medida
a partir de seu centro, é calculada por meio da fórmula:

𝑲𝟎 𝑸
𝑼=
𝒅
U – potencial elétrico (V)
k0 – constante eletrostática do vácuo (9.109 Nm²/C²)
Q – carga elétrica (C)
d – distância (m)

O campo elétrico produzido por uma carga puntiforme é uma grandeza vetorial e pode
ter seu módulo calculado pela fórmula a seguir:

𝑲𝟎 𝑸
𝑬=
𝒅𝟐
E – campo elétrico (N/C)

A força elétrica entre duas cargas puntiformes, separadas por uma distância d, é
calculada pela fórmula a seguir:

𝑲𝟎 𝑸𝒒
𝑭=
𝒅𝟐
Q e q – cargas elétricas

7
A relação entre o campo elétrico e a força elétrica descrita pela Lei de Coulomb é
mostrada na expressão:

𝑭 = 𝒒. 𝑬

A energia potencial elétrica proveniente da interação de cargas puntiformes separadas

por uma distância d é calculada pela fórmula a seguir:

𝑲𝟎 𝑸𝒒
𝑭=
𝒅
O potencial elétrico, escrito em termos da energia potencial elétrica, é definido por meio
da fórmula a seguir:

𝑬𝑷𝒆𝒍
𝑬𝒑 =
𝒒

Exemplo: A unidade de medida do potencial elétrico, de acordo com as unidades do SI é

o volt, que também pode ser escrito como:

a) V/m
b) C/F
c) N/m
d) J/C
e) A/m

A energia elétrica consumida por algum aparelho, de potência elétrica P, pode ser
calculado por meio da fórmula abaixo:

𝑬𝑬𝑳 = 𝑷. ∆𝒕
EEL – energia elétrica consumida
P – potência
Δt – tempo

História da eletricidade
O primeiro relato documentado de uma observação de fenômenos elétricos é atribuída
ao filósofo grego Tales de Mileto. Tales percebeu que, quando esfregado em tiras de
couro, o âmbar (uma resina vegetal fóssil) tinha a capacidade de atrair pequenos objetos,
como folhas secas. O âmbar, que em grego é chamado de elektron, deu nome à partícula
que origina a maior parte dos fenômenos elétricos, o elétron.

8
Confira uma breve linha do tempo com os principais acontecimentos que marcaram a
história da eletricidade, após a descoberta de Tales de Mileto:

1660 – Otto Van Guericke inventou uma máquina que produz cargas eletrostáticas por
meio do atrito.

1730 – Charles Francis Dufay descobriu que a eletricidade gerada pelo atrito pode ter
duas classes distintas: as cargas positivas e as cargas negativas, conforme conhecemos
atualmente.

1744 – Benjamin Franklin utilizou um acumulador de cargas elétricas preso a um fio

condutor que mantinha presa uma pipa, durante uma tempestade, constatando, assim, que
os raios eram fenômenos elétricos.

1780 – Luigi Galvani descobriu que a eletricidade pode mover os membros de animais
mortos, sugerindo que os músculos contraem-se graças à passagem de cargas elétricas.

1796 – Um grande número de discos de cobre e zinco foi empilhado sobre um pano
embebido em solução ácida. Alessandro Volta havia inventado a primeira pilha.

1820 – Hans Christin Oersted descobriu que a corrente elétrica é capaz de produzir
campo magnético.

1831 - Michael Faraday descobriu a indução eletromagnética.

1827 – George Simon Ohm descobriu uma relação matemática entre

resistência, tensão e corrente elétrica, hoje conhecida como a Primeira Lei de Ohm.

1875 – O telefone foi inventado por Alexander Graham Bell

1880 – Thomas Edison inventou a lâmpada.

1886 – George Westhinghouse o primeiro sistema de distribuição de eletricidade

por corrente alternada, inventado por Nikola Tesla.

1890 – Nikola Tesla desenvolveu o sistema de distribuição de corrente elétrica trifásico.

1905 – Albert Einstein explicou o funcionamento do efeito fotoelétrico, que permitiu o

desenvolvimento dos painéis solares.

1911 – Kamerlingh Onnes descobriu o fenômeno da supercondutividade, de grande

importância para a geração de energia elétrica moderna.

9
Como surgiu a eletricidade
Assim como os demais fenômenos da natureza, a eletricidade sempre existiu, muito
tempo antes de a humanidade surgir. Os raios, por exemplo, são os fenômenos elétricos
que produziram a maior parte de todo o ozônio da atmosfera terrestre. Os raios têm
origem em nuvens que eletrizam-se pelo atrito entre um grande número de cristais de
gelo, ar e vapor de água, eventualmente, descarregando-se e fazendo com que
uma grande corrente elétrica seja formada pelo ar, o que produz um grande clarão e
estrondo, além de temperaturas da ordem de milhares de graus.

As ligações químicas que formaram as primeiras moléculas de água do planeta Terra,

por exemplo, são produto da atração elétrica entre cargas, descrita matematicamente
pela Lei de Coulomb. Essa força fez com que diferentes elementos se combinassem,
meramente pela compatibilidade de cargas elétricas, dando assim, origem à vida.

A eletricidade como a conhecemos foi fruto de longas pesquisas e do trabalho incansável

de um grande número de físicos, químicos, engenheiros e matemáticos que possibilitaram
a produção, distribuição e o surgimento de máquinas e tecnologias cuja força motriz era
a eletricidade, tornando-a assim, cada vez mais popular e acessível.

Magnetismo
Magnetismo é a propriedade de atração e repulsão de determinados metais e ímãs, que
apresentam um polo positivo e outro negativo, caracterizados pelas “forças dipolo”.

Dessa forma, a propriedade chamada de “dipolo magnético” informa que os polos iguais
se repelem e os polos opostos se atraem.

História do Magnetismo e do Eletromagnetismo

Sabe-se que o Magnetismo não é algo novo, uma vez que desde o século VII a. C. já eram
utilizados seus conceitos; textos gregos apontam para a existência do magnetismo,
propriedade de corpos presentes numa região denominada “Magnésia” e daí surgiu o
nome da propriedade de atração e repulsão de determinados corpos.

Tales de Mileto, filósofo, físico e matemático grego (623 a.C. - 558 a.C.) foi quem
observou a atração do ímã natural, a magnetita, com o ferro.

10
Além disso, a invenção da bússola, que permitiu o avanço das navegações, já era utilizada
pelos chineses desde século VII. Acredita-se que além de um instrumento, eles
utilizavam-na como símbolo de sorte ou um oráculo.

Alguns séculos depois, os estudos sobre o magnetismo e eletromagnetismo foram se

expandindo. Isso aconteceu primeiramente em meados do século XIII, com Pierre Pelerin
de Maricourt, o qual descreve sobre a bússola e as propriedades dos ímãs.

Por conseguinte, no século XVI, Willian Gilbert (1544-1603) concluiu que a terra era
magnética. Era por esse motivo que as bússolas sempre apontavam para o sentido norte.

Em fins do século XVIII, Charles Coulomb (1736-1806) avançou nos estudos sobre
eletricidade e magnetismo. Publicou a lei dos polos inversos de atração e repulsão entre
as cargas elétricas.

No século XIX, Hans Christian Oersted (1777-1851) publica trabalhos sobre o

eletromagnetismo e os campos elétricos.

Logo depois, entre 1821 e 1825, Andrè-Marie Ampère (1775-1836) realiza pesquisas
sobre as correntes elétricas nos ímãs. Em homenagem a ele, o nome Ampère (A) foi eleita
à unidade de medida da intensidade de corrente elétrica.

Entretanto, foi Joseph Henry (1797-1878) e Michael Faraday (1791-1867) que descobrem
a indução eletromagnética.

Assim, 1865 foi o ano marco da era da eletricidade com a invenção do dínamo. Por meio
da indução eletromagnética, o dínamo converte a energia mecânica em energia elétrica.

Ímã
O ímã, íman ou magneto é um corpo magnético (ferros magnetizados, rochas magnéticas)
dipolo, ou seja, possui dois polos.

Um dos polos é positivo e o outro é negativo. Eles possuem a propriedade de atrair outros
corpos ferromagnéticos.

São encontrados na natureza, em alguns minerais com propriedade magnéticas, por

exemplo, a magnetita, ímã natural que atrai o ferro.

11
Por outro lado, há o processo de fabricação dos ímãs artificiais, chamado de “imantação”,
o qual ao corpo neutro é conferida a propriedade de atração magnética.

Note que o ferro e algumas ligas metálicas são corpos que se imantam mais facilmente.
Por isso, os ímãs artificiais são muito importantes na fabricação de aparelhos
eletrônicos, geradores elétricos, bússolas, dentre outros.

Magnetismo Terrestre
O planeta Terra é considerado um grande ímã, dividido em dois polos (norte e sul),
assemelhando-se a propriedade de dipolo magnético.

Essa descoberta foi feita no século XVI, a partir das pesquisas do físico inglês William
Gilbert. Note que o polo norte é o campo magnético que sempre atrai a bússola, o que
explica que a Terra comporta-se como um grande ímã que exerce força de atração na
direção norte.

Força Magnética
Na física, a Força magnética (Fm), também chamada de Força de Lorentz, representa a
força de atração e/ou repulsão exercida pelos ímãs ou objetos magnéticos.

Fórmula da Força Magnética

Para calcular a intensidade (módulo) da força magnética sobre uma carga elétrica, em
relação a um referencial inercial, utiliza-se a seguinte fórmula:

F = |q| . v . B. sen θ

Onde,

F: força magnética
|q|: módulo da carga elétrica
v: velocidade da carga elétrica
B: campo magnético

sen θ: seno do ângulo entre o vetor velocidade ( ) e o vetor campo magnético ( )

12
No sistema internacional (SI) a unidade de medida para a força magnética é o Newton
(N). O módulo da carga elétrica é Coulomb (C). A velocidade da carga elétrica é dada em
metros por segundo (m/s). A intensidade do campo magnético é dado em tesla (T).

Campo Magnético
Campo Magnético é a concentração de magnetismo que é criado em torno de uma carga
magnética num determinado espaço.

É o ímã que cria o campo magnético, da mesma forma como é a carga elétrica e a massa
que, respectivamente, criam os campos elétrico e gravitacional.

Isso pode ser mostrado através da imagem de um vetor, um ímã, que é representado pelo
vetor B. As linhas de indução partem dos vetores de indução magnética e dirigem-se do
polo norte para o polo sul.

campo magnético.

Campo e Força Magnética

O campo magnético representa um espaço onde existe uma concentração de magnetismo
criado em torno das cargas magnéticas.

Já o chamado campo eletromagnético é o local onde existe uma concentração das cargas
elétricas e magnéticas.

13
 Um campo elétrico e um campo magnético produzem um campo eletromagnético

Nesse caso, a movimentação das cargas eletromagnéticas ocorre em forma de ondas, as

chamadas “ondas eletromagnéticas”. Os campos elétrico e magnético são perpendiculares
entre si.

Força Magnética sobre Cargas Elétricas

As cargas elétricas em movimento atuam dentro de um campo magnético. Assim, quando
uma carga elétrica está em movimento dentro de um campo magnético, ela terá uma força
magnética atuando sobre ela.

A força magnética é proporcional ao valor da carga (q), ao módulo do campo magnético

(B) e ao módulo da velocidade (v) com que a carga se move.

Representação das forças magnéticas sobre cargas elétricas.

Regras
A força magnética é uma grandeza vetorial, portanto, ela possui uma direção, um
sentido e um módulo. Lembre-se que a força magnética é perpendicular ao campo
magnético (B) e a velocidade (v) da carga magnética (q).

14
Regra da Mão Direita
Para entender o sentido da força magnética, utiliza-se a regra da mão direita, também
chamada “regra do tapa”.

Com a mão direita aberta, temos que o polegar representa o sentido da velocidade (v) e
os outros dedos representam o sentido do campo magnético (B). Já a palma da mão
corresponde ao sentido da força magnética (F).

Para compreender melhor essa regra, veja a figura abaixo:

Regra da Mão Esquerda

A regra da mão esquerda, chamada “regra da mão esquerda de Fleming”, também é
usada para encontrar o sentido da força magnética.

O dedo polegar representa o sentido da força magnética (F). Já o dedo indicador

representa o campo magnético (B), ou seja, o sentido da corrente elétrica. O dedo médio
indica o sentido da velocidade (v).

Para compreender melhor, veja a figura abaixo:

15
Linhas do Campo Magnético
As linhas do campo magnético são tangentes, ou seja, elas não podem ser cortadas.
Além disso, elas são curvas porque tem origem por mais do que uma massa. Isso porque
os ímãs são dipolos e os seus polos - norte e sul - não podem ser separados.

Campo Magnético da Terra

Conhecido como campo geomagnético ou magnetosfera, o campo magnético terrestre
surge do seu núcleo externo e pode ser percebido em toda o planeta.

Sua descoberta, uma das mais antigas, data do século XVI e foi feita por Willian Gilbert
(1544-1603). Quando o físico reparou que as bússolas apontavam sempre para o norte,
concluiu que, tal como um ímã, a Terra possuía os polos norte e sul.

O campo magnético terrestre protege a Terra da radiação solar, como se fosse um escudo,
e é ele que torna possível viver nesse planeta.

Campo Eletromagnético
Campo eletromagnético é a concentração das cargas elétricas e magnéticas. Fenômeno
estudado pela Física, a ligação entre eletricidade e magnetismo foi entendida e
comprovada pelo físico James Clark Maxwell (1831-1879).

No campo eletromagnético, as cargas movimentam-se como ondas e, assim, são

chamadas de onda eletromagnéticas. Exemplo disso é a luz.

16
Conclusão
Neste trabalho, aprendemos sobre a electricidade e magnetismo, as leis de coulumb e
também as formulas.

Aprendemos que a eletricidade e magnetismo são ambos fenômenos que se relacionam

entre si. Uma vez que o magnetismo tem a capacidade de atrair corpos, a eletricidade, por
sua vez, produz um efeito magnético na medida em que está sujeita a condutores que
permitem a sua movimentação.

17
Referências Bibliográficas
Steve Adams and Jonhathan Allday. Advanced Physics. Oxford University Press, Oxford,
2000.

Marcelo Alonso and Edward J. Finn. Física. Addison-Wesley, 1999.

Eugene Hecht. Óptica. Fundação Caluste Gulbenkian, Lisboa, 1991.

Eugene Hecht. Physics. Wadsworth, Inc., California, 1994.

J.-M. Lévy-Leblond and André Butoli. A Electricidade e o Magnetismo em Perguntas.

Gradiva, Lisboa, 1991.

Noemia Maciel, Jaime E. Villate, Carlos Azevedo, and F. Maciel Barbosa. Eu e a Física

12. Porto Editora, Porto, 2009.

Manuel de Medeiros Silva. Introdução aos Circuitos Eléctricos e Electrónicos. Fundação

Caluste Gulbenkian, Lisboa, 2001.

Paul A. Tipler and Gene Mosca. Physics for Scientists and Engineers. W. H. Freeeman

and Company, New York, 2004.

Jaime E. Villate. Electromagnetismo. Mc Graw-Hill, Lisboa, 1999.

Jean Walker. O Grande Circo da Física. Gradiva, Lisboa, 1975.

18
