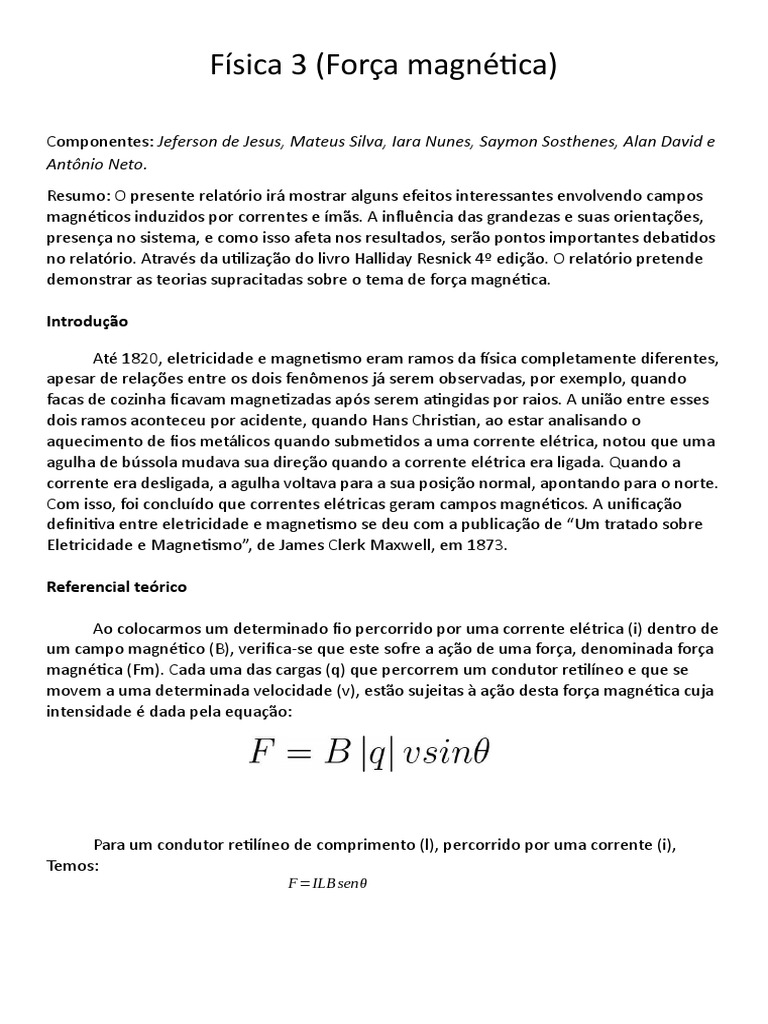

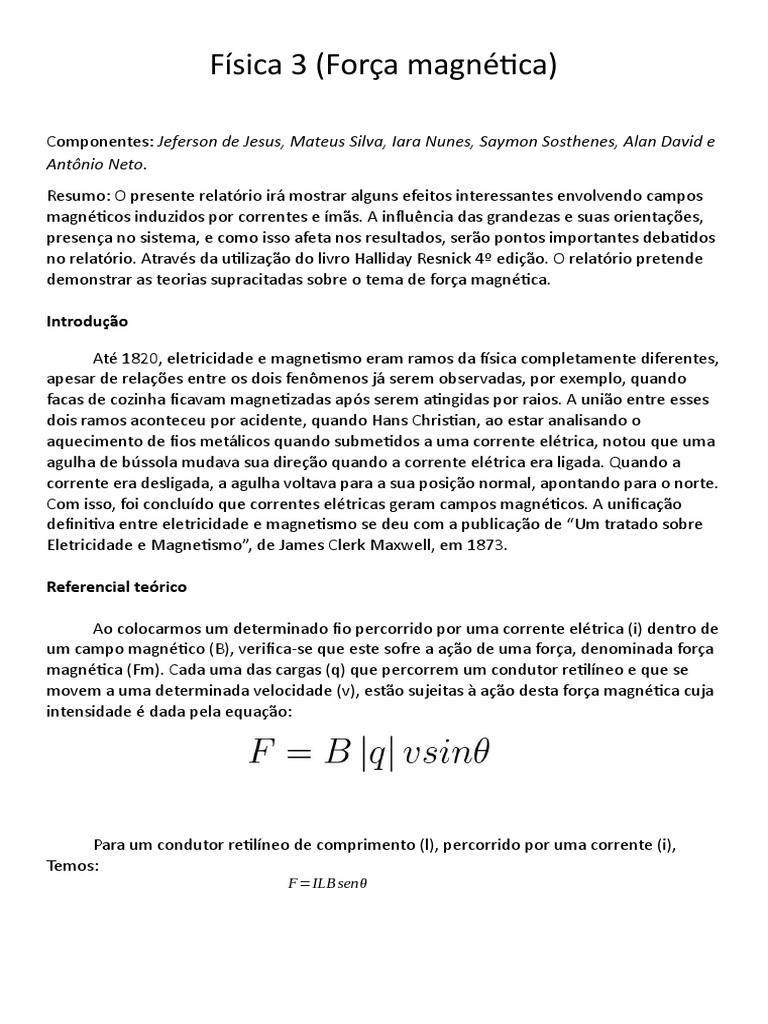

Física 3 (Força magnética)

Componentes: Jeferson de Jesus, Mateus Silva, Iara Nunes, Saymon Sosthenes, Alan David e
Antônio Neto.
Resumo: O presente relatório irá mostrar alguns efeitos interessantes envolvendo campos
magnéticos induzidos por correntes e ímãs. A influência das grandezas e suas orientações,
presença no sistema, e como isso afeta nos resultados, serão pontos importantes debatidos
no relatório. Através da utilização do livro Halliday Resnick 4º edição. O relatório pretende
demonstrar as teorias supracitadas sobre o tema de força magnética.

Introdução

Até 1820, eletricidade e magnetismo eram ramos da física completamente diferentes,

apesar de relações entre os dois fenômenos já serem observadas, por exemplo, quando
facas de cozinha ficavam magnetizadas após serem atingidas por raios. A união entre esses
dois ramos aconteceu por acidente, quando Hans Christian, ao estar analisando o
aquecimento de fios metálicos quando submetidos a uma corrente elétrica, notou que uma
agulha de bússola mudava sua direção quando a corrente elétrica era ligada. Quando a
corrente era desligada, a agulha voltava para a sua posição normal, apontando para o norte.
Com isso, foi concluído que correntes elétricas geram campos magnéticos. A unificação
definitiva entre eletricidade e magnetismo se deu com a publicação de “Um tratado sobre
Eletricidade e Magnetismo”, de James Clerk Maxwell, em 1873.

Referencial teórico

Ao colocarmos um determinado fio percorrido por uma corrente elétrica (i) dentro de
um campo magnético (B), verifica-se que este sofre a ação de uma força, denominada força
magnética (Fm). Cada uma das cargas (q) que percorrem um condutor retilíneo e que se
movem a uma determinada velocidade (v), estão sujeitas à ação desta força magnética cuja
intensidade é dada pela equação:

Para um condutor retilíneo de comprimento (l), percorrido por uma corrente (i),
Temos:
F=ILB sen θ
 O módulo do campo magnético (B) gerado por um fio retilíneo depende apenas da
corrente (i) e da distância (d) entre o ponto e o fio. Ocorre uma interação quando temos
dois fios paralelos percorridos por correntes elétricas e os dois estão um no campo
magnético do outro. Para correntes elétricas de sentido contrário os fios irão se repelir, mas
se as correntes forem de mesmo sentido os fios irão se atrair.

Figura 1 – Regras para determinação da direção e sentido do campo e da força magnética;

a) regra da mão direita e b) regra da mão esquerda.

Objetivos
Este experimento tem como objetivo verificar a veracidade do sentido da força
magnética encontrada através da fórmula teórica descrita anteriormente como um produto
vetorial entre o vetor campo e o vetor velocidade da corrente.

Procedimento experimental

Para a realização do experimento foi utilizado os materiais listados abaixo:

● 1 Bateria de 1,5V
● 1 Cobre esmaltado (cobertura de verniz)
● 1 Ímã permanente
● 1 Objeto com um formato cilíndrico.

Una quatro lápis com fita adesiva. Use-a em dois pontos da extensão dos lápis.
Desse modo, você terá algo sólido onde enrolar a bobina de cabo. Pode-se substituir os
lápis por um cilindro com aproximadamente um centímetro e meio de diâmetro. Enrole as
pontas soltas ao redor da bobina. Envolva as extremidades ao redor de cada lado da bobina
de cabo, três ou quatro vezes. Isso ajudará a mantê-la bem firme e justa. Aponte as outras
pontas para longe da bobina.
Firme a bateria. Com fita adesiva ou argila, prenda-a no lugar sobre uma superfície
reta, como uma mesa ou escrivaninha. Desse modo, você poderá conectá-la à bobina sem
ter que segurá-la com as próprias mãos. É importante que a bateria esteja de lado, para
facilitar o alcance de ambos os terminais e destaque as pontas da bobina, agora raspe
totalmente um lado e metade outro.
 Passe cada ponta pela cabeça de uma agulha. Agulhas de costura são perfeitos para
sustentar as pontas dos fios. Coloque cada extremidade dentro da cabeça de uma agulha
diferente. Você também pode dobrar dois clipes de papel (um para cada lado) a fim de criar
um suporte.
Prenda as agulhas aos terminais da bateria. Depois de ter colocado o fio em ambas as
agulhas, chegou a hora de ligá-lo à bateria. Coloque uma agulha no lado positivo da bateria
(marcado com um “+”) e coloque a outra agulha no lado negativo (marcado com um “-“).

Resultados e discussões

Os quatro casos estudados no experimento demonstram mudança apenas no sentido

da corrente ou campo magnético. No primeiro caso, vemos a corrente indo do sentido da
esquerda para direita na direção horizontal e o campo indo de cima para baixo na direção
vertical provocando um movimento do pêndulo para frente. Esse movimento demonstra
que a força aplicada nele está com o sentido para frente e com uma direção perpendicular
aos outros dois vetores.
Podemos dizer, então, que o motor elétrico simples funciona, basicamente, pela
repulsão entre dois ímãs, um natural e outro não natural (eletroímã). É conveniente o uso
de imãs não naturais num motor elétrico, pois há a possibilidade de inversão dos pólos
magnéticos, por meio da inversão do sentido da corrente elétrica.

Conclusão

Diante dos resultados obtidos, pode-se concluir que quando um condutor é

submetido a um campo magnético e paralelamente à uma corrente elétrica surge sobre ele
uma força de origem magnética. Essa força é sempre perpendicular aos vetores de
velocidade e campo magnético simultaneamente, portanto, se o ângulo entre eles for zero,
a força magnética será nula.

Sites consultados
Halliday,D.; Resnick, R.; Walker, J. Fundamentos de física volume 3 eletromagnetismo.
8ª Edição, 2009. Editora LTC.
https://pt.wikihow.com/Fazer-um-Simples-Motor-El%C3%A9trico
