Dimensões em mm

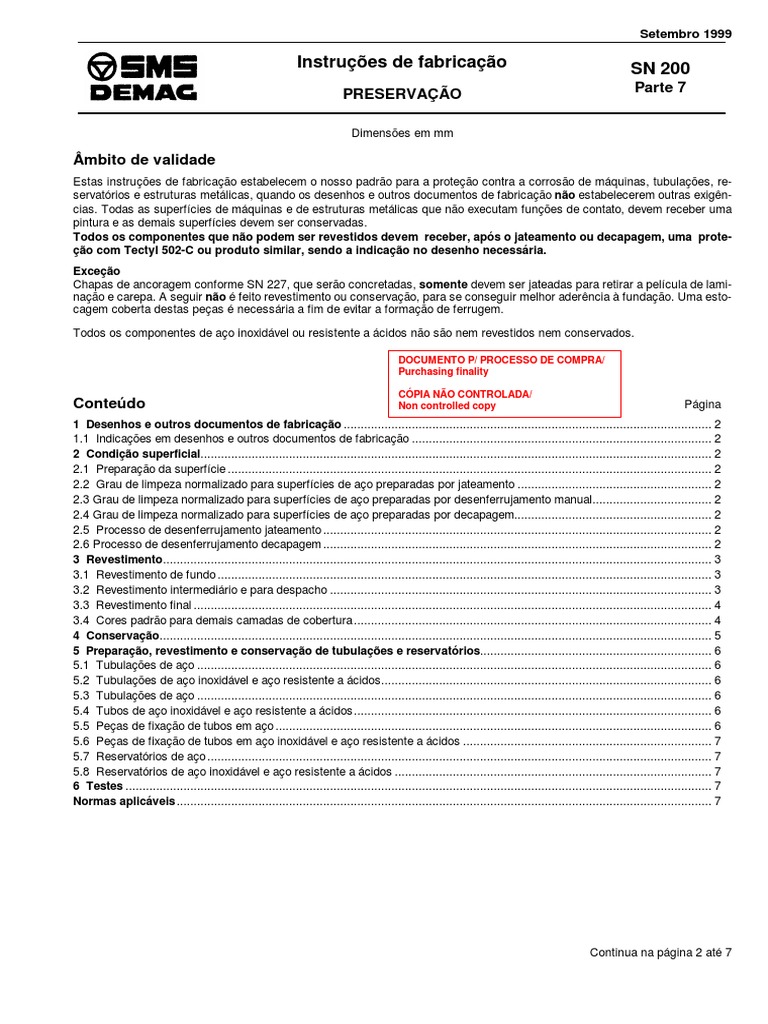

Âmbito de validade
Estas instruções de fabricação estabelecem o nosso padrão para a proteção contra a corrosão de máquinas, tubulações, re-
servatórios e estruturas metálicas, quando os desenhos e outros documentos de fabricação não estabelecerem outras exigên-
cias. Todas as superfícies de máquinas e de estruturas metálicas que não executam funções de contato, devem receber uma
pintura e as demais superfícies devem ser conservadas.
Todos os componentes que não podem ser revestidos devem receber, após o jateamento ou decapagem, uma prote-
ção com Tectyl 502-C ou produto similar, sendo a indicação no desenho necessária.
Exceção
Chapas de ancoragem conforme SN 227, que serão concretadas, somente devem ser jateadas para retirar a película de lami-
nação e carepa. A seguir não é feito revestimento ou conservação, para se conseguir melhor aderência à fundação. Uma esto-
cagem coberta destas peças é necessária a fim de evitar a formação de ferrugem.
Todos os componentes de aço inoxidável ou resistente a ácidos não são nem revestidos nem conservados.
2.2 Grau de limpeza padrão para superfícies de aço preparadas por jateamento
Se os componentes forem submetidos a exposições normais de corrosão, é requerido o grau de limpeza Sa 2½; nos casos de
exposições extremamente altas à corrosão, ou se a funcionalidade da máquina, p.ex., redutor ou reservatório exigir, é adotado
o grau de limpeza Sa 3.
Conforme a DIN EN ISO 12944-4 as seguintes características devem ser mantidas:
Sa 2½ = carepa, ferrugem e revestimento eliminados a tal nível que seus restos na superfície de aço somente permaneçam vi-
síveis como leves sombras, devidas a impregnação dos poros.
2.3 Grau de limpeza padrão para superfícies de aço preparadas por desenferrujamento manual
Para componentes de máquina que, devido a suas dimensões ou peso, p.ex. cadeiras de laminação, não possam ser jateados,
é exigido o grau de limpeza St 3 . Conforme a DIN EN ISO 12944-4 as seguintes características devem ser mantidas:
St 3 = revestimento solto ou carepa foram eliminados; a ferrugem foi eliminada a tal ponto que a superfície de aço após a
limpeza apresenta um brilho característico de metal.
2.4 Grau de limpeza padrão para superfícies de aço preparadas por decapagem
Alternativamente ao jateamento pode-se, dependendo do porte do tanque de decapagem, fazer a preparação de peças de pe-
queno porte também por decapagem, p.ex. em banho de ácido fosfórico. É exigido o grau de limpeza Be.
Conforme a DIN EN ISO 12944-4 as seguintes características devem ser mantidas:
Tabela 1
2
Grau Espes. Temp. Estocagem max.
1 Ind.
Tipo do revestimento de fundo norm. de camada max. (Meses) Observação des./doc
limpeza (? m) (°C) interna externa
3.1.1 Padrão SMS Demag
Todas as máquinas e
Revestimento universal com ba- Sa 2 ½
estruturas metálicas
se Pu-Alkyd e fosfato de zinco (i- resp. 40-50 120 21 9 não
de aço além de tubos
sento de chumbo e cromatos) Be.
e vasos em aço.
Cinza ca. RAL 7005
3.1.2 Resistente a calor Máquinas e seus
Sa 2 ½
tinta silicato pó de zinco, componentes subme-
resp. 70-75 400 24 12 sim
endurecível com umidade tidos a altas tempera-
Be.
cinza ca. RAL 7037 turas.
Máquinas e seus
3.1.3 Resistente a ácidos
Sa 2 ½ componentes subme-
Resina Epoxi com dois compo- 40-50 150 21 9
resp. Be. tidos a vapores e sim
nentes e fosfato de zinco marron
respingos de ácidos.
avermelhado ca. RAL 3009
Recomenda-se fabricar vasos em aço inoxidável e resistente a ácidos
3.1.4 Resistente a óleo
Sa 2 ½
3.1.4.1 Revest. externo
resp. 40-50 120 21 9 Todas as máquinas não
Como padrão SMS De-
Be.
mag 3.1.1
3.1.4.2 Revest. interno
p.ex. carcaças e pe-
Fundo em resina Epoxi Sa 3
ças internas de redu-
com dois componentes resp. 40-50 150 21 9 sim
tores, como engrena-
marron avermelhado ca. Be.
gens soldadas.
RAL 3011
Tabela 2
Espes. Temp. 2
Tipo de revestimento intermedi- camada Estocagem max. Ind.
max. (Meses) Observação des./doc
ário e para despacho
(? m) (°C) interna externa
3.2.1 Revestimento p/ despacho
Revestimento final após monta-
Como padrão SMS Demag
40-50 120 36 18 gem na obra. Indicações neces- não
3.1.1porém cinza oliva ca. RAL
sárias por pedido interno.
7002
3.2.3 Revestimento intermed.
Resina Epoxi com dois compo- Máquinas e seus componentes
nentes e fosfato de zinco marron 40-50 150 36 18 submetidos a vapores e respin- sim
avermelhado e pó de ferro ca. gos de ácidos.
RAL 3009
Tabela 3
2
Espes. Temp. Estocagem max.
Tipo de revestimento de cober- (Meses) Ind.
camada max. Observação
tura (? m) des.
(°C) interna externa
______________________
4 Conservação
A conservação das superfícies não previstas para receberem revestimento de fundo, para despacho ou de cobertura (via de
regra superfícies usinadas e reservatórios) é feita após o último revestimento, após a montagem ou testes de funcionamento
e aceitação. Graxa, óleo, sujeira e pó devem antes ser rigorosamente eliminados. Antes de se aplicar o conservante deve-se
observar a absoluta isenção de umidade na superfície, pois senão as mesmas continuarão a oxidar sob a camada de con-
servação.
Tabela 4
2
Grau 4 Estocagem max.
Espes.
Tipo de limpeza camada (Meses) Observação Ind. des.
conservação norm- (? m)) interna externa
1
Na utilização de outros revestimentos de fundo devem ser usados somente os ambientalmente aprovados, ou seja, ne-
nhum revestimento PVC ou camada de fundo com cromato de zinco.
2
Estocagem interna = galpão fechado sem limatização ver SN 200 parte 9
Estocagem externa = ao ar livre com lona ou cobertura
3
Outras tonalidades de cor estão disponíveis, porém devem ser indicadas nos desenhos e outros documentos de fabricação.
cinza: RAL 7000, 7031, 7032, verde: RAL 6010, 6021, azul: RAL 5010
4
Indicação Sa 3 na conservação, entendem-se as indicações dos graus de limpeza conforme DIN EN ISO 12944-4 e não o
método de desenferrujamento por jateamento Sa.
Página 6
SN 200 parte 7 : 1999-09
Tubulações
Tubulações são linhas pré fabricadas e aplicadas nas máquinas, feitas de tubos e acessórios. A estas pertencem também as
tubulações pré fabricadas fornecidas ao canteiro de obras. Elas conduzem um fluido (p.ex. água de refrigeração, ar, óleo, etc.)
do ponto de provisão (p.ex. reservatório) para o ponto de consumo (p.ex. cilindro).
Tubos
São aqueles que não foram trabalhados e que são fornecidos na condição de fabricação como mercadoria em metros para
posterior processamento como tubulação no canteiro de obras.
Reservatórios
Tanques destinados a armazenar fluidos, nos quais, devido à condição de operação, existe ou pode surgir uma pressão opera-
cional, podendo ser
? 0,1 bar ou ? - 0,2 bar = reservatórios sem pressão
DOCUMENTO P/ PROCESSO DE COMPRA/
ou > 0,1 bar ou < - 0,2 bar = reservatórios sob pressão. Purchasing finality
5.6 Componentes em aço inoxidável e aço resistente a ácidos para fixação de tubos
Peças de fixação que sofreram soldas ou foram tratadas termicamente, ou são decapadas, ou jateadas ou escovadas para
retirar as camadas de carepa ou marcas surgidas pelo dobramento a quente ou soldagem, assegurando assim a formação
da camada de passivação. Carepa e escória devem ser integralmente retiradas, marcas de serviço até escalas de cores
marron são permitidas, ver DIN 25410, página 9, Anexo A, marcas de ajuste 1 e 2.
Um revestimento ou conservação não são necessários.
Deve-se aplicar:
em unidades hidráulicas: em inst. centraliz. ou lubrf. Morgoil: em inst. de água e ar comprimido:
TarponalR Copaphen Aluminium Inertol Poxitar
esp. camada 40 - 50 ? m esp. camada 2 x 30 µm esp. camada 3 x 80 µm
(? ca. 250 g/m2) (? ca. 350 g/m2) (? ca. 1000 g/m2 )
Todos os componentes montados no reservatório não são revestidos, somente conservados com Tectyl 502-C ou produto
similar.
Normas aplicáveis
DIN 4844 parte 1 Identificação de segurança; terminologia, fundamentos e símbolos de segurança
DIN 25410 Instalações nucleares, limpeza superficial dos componentes
DIN EN ISO 11124-2 Exigências a meios metálicos de jateamento; fundido duro, com quinas (Grit)
DIN EN ISO 12944-4 Proteção contra a corrosão de peças de aço por sistemas de revestimento; tipos e preparação de su-
perfícies
SN 200 parte 9 Instruções de fabricação; embalagens
