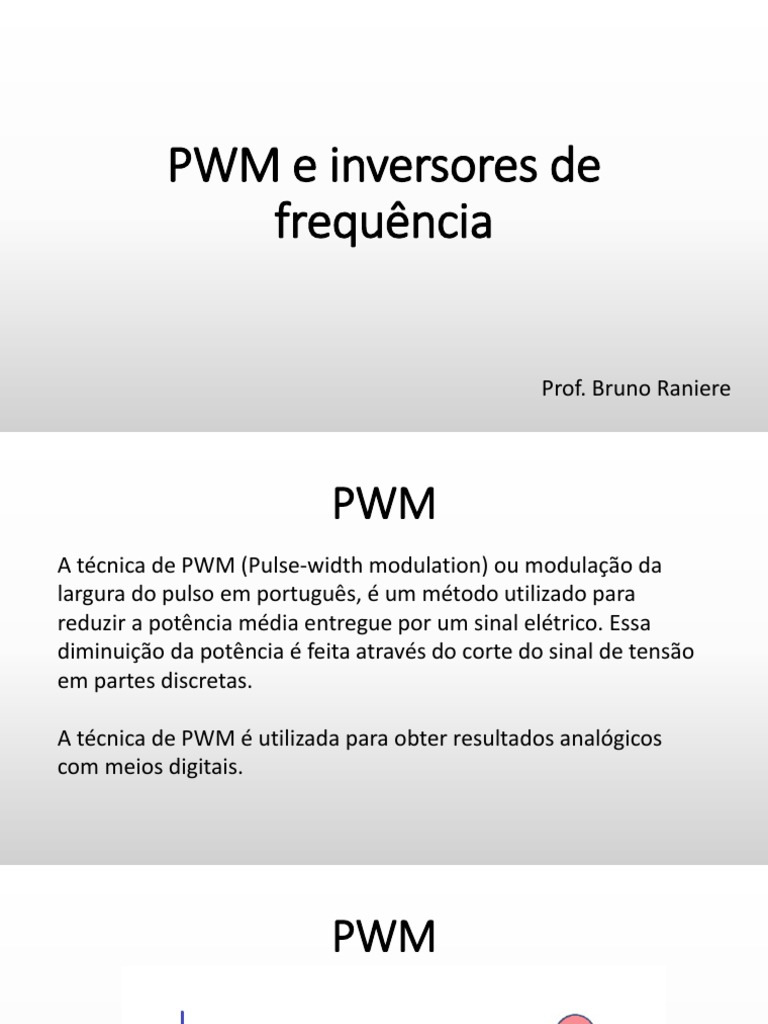

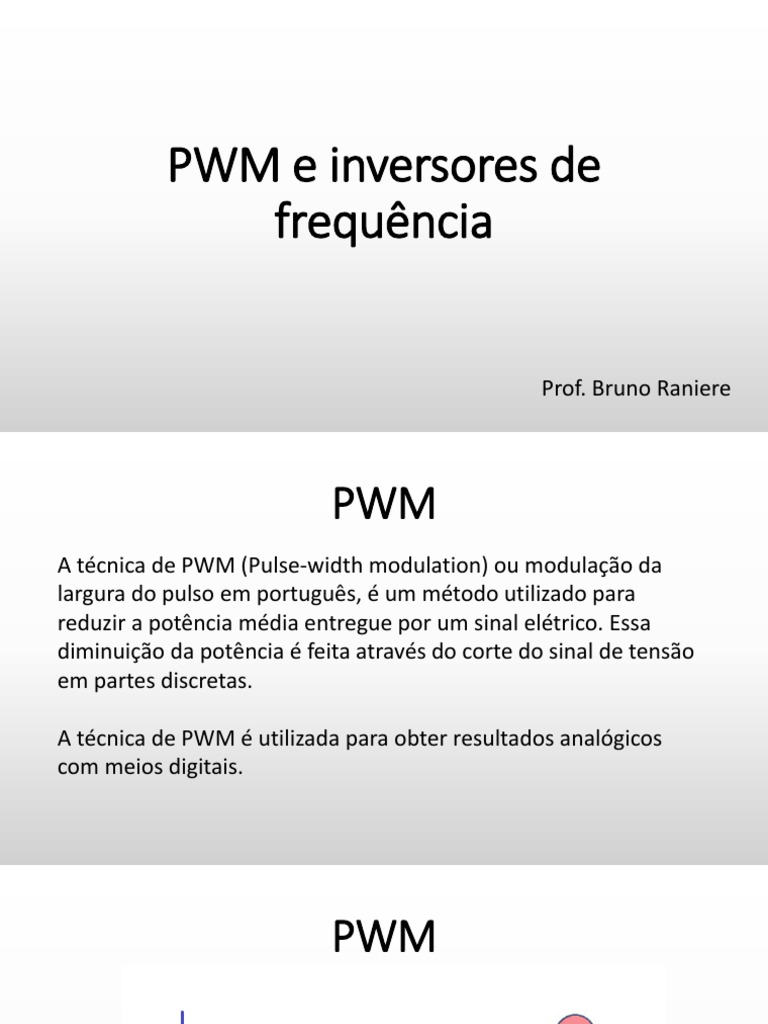

PWM e inversores de

frequência

Prof. Bruno Raniere

 PWM
A técnica de PWM (Pulse-width modulation) ou modulação da
largura do pulso em português, é um método utilizado para
reduzir a potência média entregue por um sinal elétrico. Essa
diminuição da potência é feita através do corte do sinal de tensão
em partes discretas.

A técnica de PWM é utilizada para obter resultados analógicos

com meios digitais.
PWM
PWM
Ciclo ou Período – o intervalo de tempo
entre a subida de um pulso (dado em
segundos);

Frequência – a taxa de bordas de subida

de um pulso (dado em Hz ou ciclos por
segundo). É simplesmente o inverso do
período;

Taxa de Ciclo (duty cycle) – tempo no

período em que o pulso está ativo ou alto,
dividido pelo tempo de ciclo (é dado em
porcentagem do período completo)
PWM
 PWM

Geração de onda senoidal através de PWM

 Inversor de frequência
De maneira genérica, inversor de frequência é um dispositivo
eletrônico capaz de variar a velocidade de giro de um motor de
indução.
É um dispositivo que transforma corrente elétrica alternada fixa
(corrente e tensão) em corrente elétrica CA variável controlando a
potência consumida pela carga através da variação da frequência
entregue pela rede.
Este dispositivo possui este nome pela maneira que ele faz esta
variação de giro do motor.
 Inversor de frequência
Um inversor de frequência, é um dispositivo
eletrônico que tem como sua principal função
é alterar a velocidade de rotação de um
motor, através da mudança do valor da
frequência que o inversor envia em seus
contatos de saída.
 Inversor de frequência monofásico
Circuito simplificado
Circuito retificador
Tensão AC de entrada
Filtro Circuito de chaveamento Motor
 Inversor de frequência monofásico
A forma de onda azul representa a
tensão aplicada ao motor, o sinal é
do tipo PWM
O duty cycle do PWM é alterado no
decorrer do tempo
A forma de onda vermelha
representa a corrente no motor
 Inversor de frequência monofásico

Variação da
frequência da onda
senoidal
 Inversor de frequência trifásico
Circuito simplificado
Inversor de frequência trifásico
 Circuitos para acionamento dos
transistores
Para acionamento dos transistores dos circuitos mostrados
anteriormente é necessário um microcontrolador ou outro
componente para geração do PWM e gerenciamento de quais
transistores serão acionados.

É necessário também um driver para fazer a ponte entre o

microcontrolador e os transistores (geralmente MOSFETs ou IGBTs
que necessitam de pelo menos 10V de tensão no gate)
 Circuitos para acionamento dos
transistores
Exemplos de drivers:

Para sistema monofásico: HIP4081A

Para sistema trifásico: FAN7388
