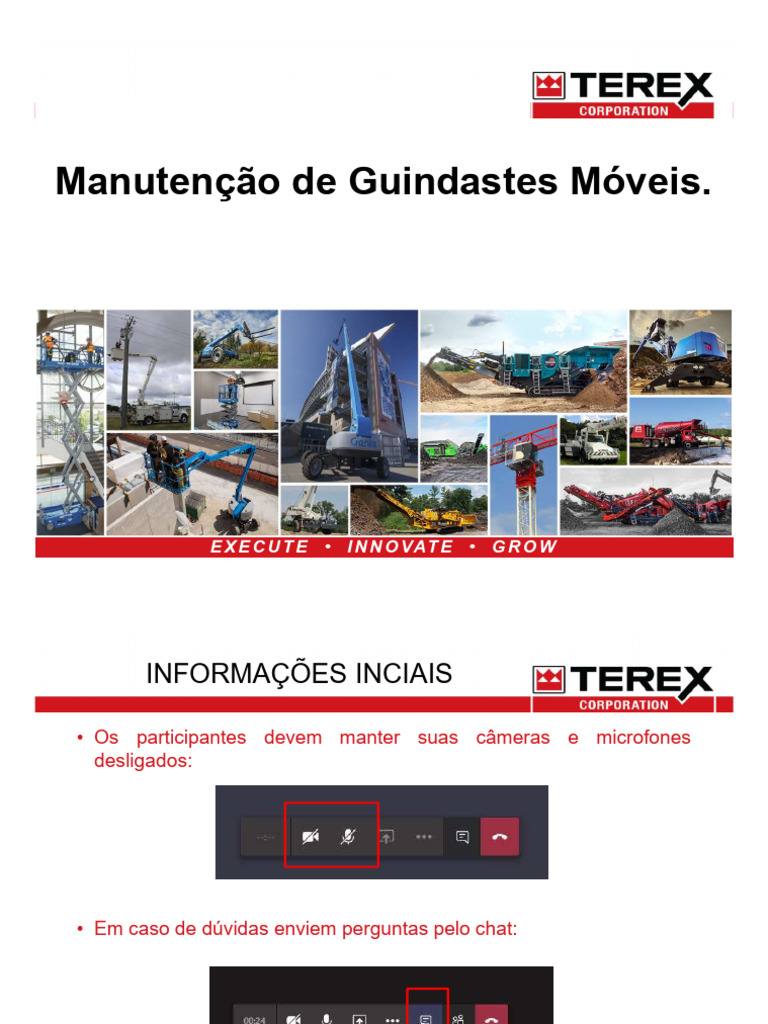

Manutenção de Guindastes Móveis.

E X E C U T E • I N N O VAT E • G R O W
 INFORMAÇÕES INCIAIS

• Os participantes devem manter suas câmeras e microfones

desligados:

• Em caso de dúvidas enviem perguntas pelo chat:

E X E C U T E • I N N O VAT E • G R O W 2
 INFORMAÇÕES INCIAIS

• Em caso de dúvidas envie perguntas pelo chat:

Pressione enviar

Escreva sua mensagem

neste campo

E X E C U T E • I N N O VAT E • G R O W 3
AGENDA DE TREINAMENTOS ON-LINE
MAIO/2020

• 07/05 – Sistemas de monitoramento de carga – LMI

• 12/05 – Patolamento Seguro de Guindastes Móveis – Palestrante

Convidado Eng. Carlos Gabos

• 19/05 – Acidentes com Guindastes Podem ser Evitados –

Palestrante Convidado Eng. Camilo Filho

• 26/05 – Manutenção Preventiva de Guindastes.

E X E C U T E • I N N O VAT E • G R O W 4
AGENDA DE TREINAMENTOS ON-LINE
MAIO/2020

• 02/06 – Procedimentos Grúas automontantes CBR – Palestrante

Convidado Robert Ourt (Terex Cranes USA).

• 09/06 – Sistemas Eletrônicos Aplicados em Guindastes

• 16/06 – T-Link Telemetria nos Guindastes

• 23/06 – Guindastes Torre Terex

• 30/06 – Guindastes para Terrenos Difíceis Terex

• 07/07 – Manutenção Preventiva de Guindastes Móveis (parte 2)

E X E C U T E • I N N O VAT E • G R O W 5
 CONTATOS E DÚVIDAS

• 0800 698-3739

• myterexla@terex.com

• https://www.myterex.com.br/de/pt

E X E C U T E • I N N O VAT E • G R O W 6
MANUTENÇÃO – POR QUE EXECUTA-LA?

• Benefícios:

• Segurança (diminuição dos índices de acidentes);

• Confiabilidade (aumento da disponibilidade);

• Perda de confiabilidade dos clientes;

• Qualidade;

• Custos de Operação mais Baixos;

• Aumento da vida útil do equipamento;

E X E C U T E • I N N O VAT E • G R O W 7
MANUTENÇÃO/INSPEÇÃO – NORMAS
APLICÁVEIS

• NR11 – Transporte, Movimentação, Armazenagem e Manuseio de

Materiais.

• NR12 – Segurança no Trabalho de Máquinas e Equipamentos.

• NR18 – Condições e Meio Ambiente de Trabalho na Industria da

Construção.

• ABNT NBR ISO 4309:2009 – Equipamentos de movimentação de

carga - Cabos de aço - Cuidados, manutenção, instalação, inspeção e
descarte.

• ANSI/ASME B30.5 – Mobile and Locomotive Cranes.

• ISO 9927 – Cranes Inspection.

E X E C U T E • I N N O VAT E • G R O W 8
 EXECUTANDO A MANUTENÇÃO

• INSPEÇÕES X MANUTENÇÕES:

• Manutenção – Manutenção Preventiva (lubrificação, substituição

filtros, troca de óleo, substituição de componentes de maneira
programada) baseada em intervalo de utilização e avaliação de
desgaste dos componentes.

E X E C U T E • I N N O VAT E • G R O W 9
 EXECUTANDO A MANUTENÇÃO

• INSPEÇÕES X MANUTENÇÕES:

• Inspeções – Exame para verificar as condições de segurança e

conservação do equipamento. Avaliando aspectos técnicos para
garantir as condições de utilização e segurança do equipamento.

E X E C U T E • I N N O VAT E • G R O W 10
 EXECUTANDO A MANUTENÇÃO

• INSPEÇÕES:

• Inspeção Inicial – Realizada em equipamentos novos ou quando o

guindaste passa por alguma modificação.

• Inspeções regulares – Podemos dividi-las em dois tipos gerais

baseados no intervalo.

• Inspeções frequentes: Que podem ocorrer em intervalos que podem

ser desde diárias até mensais.

• Inspeções periódicas: Que podem ocorrer em intervalos que podem ser

desde mensais até anuais, ou quando recomendado pelo fabricante ou
por profissional qualificado.

E X E C U T E • I N N O VAT E • G R O W 11
 EXECUTANDO A MANUTENÇÃO

• INSPEÇÕES:

E X E C U T E • I N N O VAT E • G R O W 12
 INSPEÇÕES FREQUENTES

• Verificar todos os mecanismos de controle do guindastes que interferem com

o funcionamento do guindaste.

• Verificar todos os subsistemas do equipamento buscando por:

• Desgastes;

• Vazamentos;

• Contaminação por lubrificantes ou elementos estranhos;

• Danos na estrutura do equipamento, essa inspeção pode ser feita de maneira visual
sem baixa a lança do equipamento;

• Sistema de controle (LMI e ou sistemas operacionais) por falhas ou problemas;

E X E C U T E • I N N O VAT E • G R O W 13
 INSPEÇÕES FREQUENTES

• Mangueiras hidráulicas (verificação diária), principalmente as mangueiras que

“trabalham” (movimentam-se quando submetidas à pressão);

• Ganchos e suas travas, buscando por deformações, danos “químicos”, fissuras ou

desgastes;

• Passagem de cabo de acordo com o manual/tabela de carga do fabricante;

E X E C U T E • I N N O VAT E • G R O W 14
 INSPEÇÕES FREQUENTES

• Verificar todos os sistemas elétricos e de controle do guindastes que

interfiram com o funcionamento do guindaste.

• Verificar o nível dos fluídos do equipamento (hidráulica, arrefecimento,

pneumáticos).

• Verificar a pressão dos pneus

E X E C U T E • I N N O VAT E • G R O W 15
 INSPEÇÕES FREQUENTES

• INSPEÇÕES DIÁRIAS:

• Inspeções realizadas antes do início da operação, normalmente

realizadas pelo operador.

• Verificar todos os mecanismos de controle do guindastes que interfiram com o

funcionamento do guindaste.

E X E C U T E • I N N O VAT E • G R O W 16
INSPEÇÕES FREQUENTES

EPIS.

E X E C U T E • I N N O VAT E • G R O W
INSPEÇÕES FREQUENTES

DISPOSITIVOS DE SEGURANÇA NA ÁREA DA CABINA

Giroflex

Farol de
trabalho

Extintor

Proteção
contra o sol

Manual de uso e
manutenção
Tabelas de carga

E X E C U T E • I N N O VAT E • G R O W 18
INSPEÇÕES FREQUENTES

Farol de
trabalho

E X E C U T E • I N N O VAT E • G R O W 19
 INSPEÇÕES FREQUENTES

ATENÇÃO
Os espelhos
retrovisores devem
estar íntegros e bem
orientados para uma
perfeita visibilidade!!

E X E C U T E • I N N O VAT E • G R O W 20
 INSPEÇÕES FREQUENTES

Todas as alças de apoio devem estar

íntegras e bem fixadas, qualquer
pega danificada, deformada, com
folga ou parcialmente destacada que
ganhe folga deve ser controlada!!

E X E C U T E • I N N O VAT E • G R O W 21
 INSPEÇÕES FREQUENTES

AVISADORES SONOROS E
BUZINAS
.

E X E C U T E • I N N O VAT E • G R O W 22
 INSPEÇÕES FREQUENTES

A limpeza dos vidros da cabina é

indispensável para a boa visão e,
portanto, para a utilização da
máquina em segurança.

E X E C U T E • I N N O VAT E • G R O W 23
 INSPEÇÕES FREQUENTES

Ajuste do ângulo da coluna de direção.

Regular o peso não serve apenas para o
conforto do assento, mas também para atingir a
posição ideal para o contato do “homem-morto”
para as máquinas dotadas desse sensor.

E X E C U T E • I N N O VAT E • G R O W 24
INSPEÇÕES FREQUENTES

VERIFICAÇÃO DOS FINS DE CURSO Fig. 2a

Fig. 1
Fig. 2b

E X E C U T E • I N N O VAT E • G R O W 25
 INSPEÇÕES FREQUENTES

ENROLAMENTO
INADEQUADO DO
CABO DE AÇO
.

!
A utilização do guincho a
despeito do enrolamento
defeituoso pode provocar a
danos (também grave) ao cabo
de aço!!

E X E C U T E • I N N O VAT E • G R O W 26
INSPEÇÕES FREQUENTES

Verificação do funcionamento dos fim-de-curso ou sensor que indicam que

a superestrutura está em posição 0º (para parte frontal do chassis.

E X E C U T E • I N N O VAT E • G R O W 27
 Eixo Diânteiro
(Fixo)

Eixo Traseiro
(Oscilante)

E X E C U T E • I N N O VAT E • G R O W 1
 INSPEÇÕES FREQUENTES

Eixo Oscilante
Enquanto o eixo dianteiro é fixado ao chassis por meio de
parafusos, o eixo traseiro é montado em um suporte
oscilante que permite sua rotação, adaptando o nível do
guindaste às irregularidades do terreno.

Esse suporte é montado no centro em dois parafusos que

representam o ponto fixo de sua oscilação.

O movimento oscilante deve ser interrompido sempre que

a superestrutura sair do setor frontal para evitar o risco de
tombamento em caso de elevação sobre pneus estáticos.

E X E C U T E • I N N O VAT E • G R O W 2
INSPEÇÕES FREQUENTES

SISTEMA DE LMI

E X E C U T E • I N N O VAT E • G R O W 30
 INSPEÇÕES FREQUENTES

VERIFICAÇÃO DAS POLIAS

“X” 3mm
“Y” 5mm
Fig. 1 Fig. 2

Fig. 3

E X E C U T E • I N N O VAT E • G R O W 31
 INSPEÇÕES FREQUENTES

VERIFICAÇÃO DOS GUINCHOS Principais pontos de vazamento no

mecanismo de giro.

E X E C U T E • I N N O VAT E • G R O W 32
 INSPEÇÕES FREQUENTES

VERIFICAÇÃO TANQUE HIDRÁULICO E DIESEL

E X E C U T E • I N N O VAT E • G R O W 33
 INSPEÇÕES FREQUENTES

Trocador de calor do óleo hidráulico

E X E C U T E • I N N O VAT E • G R O W 34
INSPEÇÕES FREQUENTES

Purga do sistema pneumático.

E X E C U T E • I N N O VAT E • G R O W 36
 INSPEÇÕES FREQUENTES
Principais pontos de vazamento no
Verificação redutor de giro. mecanismo de giro.

Exemplo de verificação do nível de óleo

do redutor de giro.

E X E C U T E • I N N O VAT E • G R O W 37
 INSPEÇÕES FREQUENTES

Verificação dos níveis dos eixos

E X E C U T E • I N N O VAT E • G R O W 38
 INSPEÇÕES FREQUENTES

Verificação dos níveis da Transmissão

A efetuar com o óleo quente e com o motor no

regime mínimo de rotações.

Fig. 1: série 20000 e 24000

Fig. 2: série 28000 e 32000

Fig. 1

Fig. 2

E X E C U T E • I N N O VAT E • G R O W 39
INSPEÇÕES FREQUENTES

indicador de
entupimento

indicador de
entupimento

E X E C U T E • I N N O VAT E • G R O W 40
 INSPEÇÕES FREQUENTES

Verificação diária do nível do líquido refrigerante do motor.

Adote as devidas precauções relativas ao desprendimento da
tampa!

Caso de radiador com vaso de expansão

E X E C U T E • I N N O VAT E • G R O W 41
 INSPEÇÕES FREQUENTES

Lubirificação – Lança telescópica

O exterior da secção da lança deve ser lubrificada

manualmente nas áreas de deslizamentos dos calços

!
É importante verificar se a sequência e o valor da
extensão da lança para as operações de
lubrificação é compatível com a tabela de carga do
equipamento.

E X E C U T E • I N N O VAT E • G R O W 42
 INSPEÇÕES FREQUENTES

Em algumas lanças, a lubrificação dos calços traseiros podem ser

possível alinhando os furos obtidos na secção do braço,
Ex.: RC60, RT100, AC60, AC55

E X E C U T E • I N N O VAT E • G R O W 43
 INSPEÇÕES FREQUENTES

Outros pontos de lubrificação

E X E C U T E • I N N O VAT E • G R O W 44
 INSPEÇÕES FREQUENTES

Outros pontos de lubrificação - Cardans

E X E C U T E • I N N O VAT E • G R O W 45
 INSPEÇÕES FREQUENTES

Outros pontos de lubrificação - Suspensão

Em ambos os lados !!

E X E C U T E • I N N O VAT E • G R O W 46
 INSPEÇÕES FREQUENTES

Outros pontos de lubrificação – Barras Estabilizadoras

E X E C U T E • I N N O VAT E • G R O W 47
 INSPEÇÕES FREQUENTES

Rodas e Pneus

E X E C U T E • I N N O VAT E • G R O W 48
 INSPEÇÕES FREQUENTES

Sincronização da direção

É aconselhável aproveitar a luz

indicadora para o alinhamento
do eixo traseiro.

E X E C U T E • I N N O VAT E • G R O W 49
 INSPEÇÕES FREQUENTES

Sistema pneumático – Ausência de vazamento no sistema

Sistema pneumático – Ausência de óleo no silenciador e no secador de ar

E X E C U T E • I N N O VAT E • G R O W 50
 INSPEÇÕES FREQUENTES

Sistema pneumático – Pressão nos sistemas de freio de serviço e estacionamento.

E X E C U T E • I N N O VAT E • G R O W 51
 INSPEÇÕES FREQUENTES

Para constatar o bom funcionamento dos freios de serviço, avance e de seguida pressione o pedal como de costume

Para verificar o bom funcionamento do freio de estacionamento, ative-o e de seguida engate a primeira marcha à frente e
verifique a aderência minima.

E X E C U T E • I N N O VAT E • G R O W 52
 INSPEÇÕES FREQUENTES

Verificação do Nível do Chassis

E X E C U T E • I N N O VAT E • G R O W 53
 INSPEÇÕES FREQUENTES

Verificação de Vazamentos nos cilindros de

elevação/telescopagem

E X E C U T E • I N N O VAT E • G R O W 54
 INSPEÇÕES FREQUENTES

Parafusos fixação dos contrapesos

E X E C U T E • I N N O VAT E • G R O W 55
 INSPEÇÕES FREQUENTES

Verificações Estruturais – Parafusos de fixação do conjunto da mesa de giro.

E X E C U T E • I N N O VAT E • G R O W 56
INSPEÇÕES FREQUENTES

Verificações Estruturais.

E X E C U T E • I N N O VAT E • G R O W 57
INSPEÇÕES FREQUENTES

Verificações Estruturais.

E X E C U T E • I N N O VAT E • G R O W 58
Dúvidas / Perguntas

E X E C U T E • I N N O VAT E • G R O W 59
Muito obrigado pela atenção

E X E C U T E • I N N O VAT E • G R O W 60
