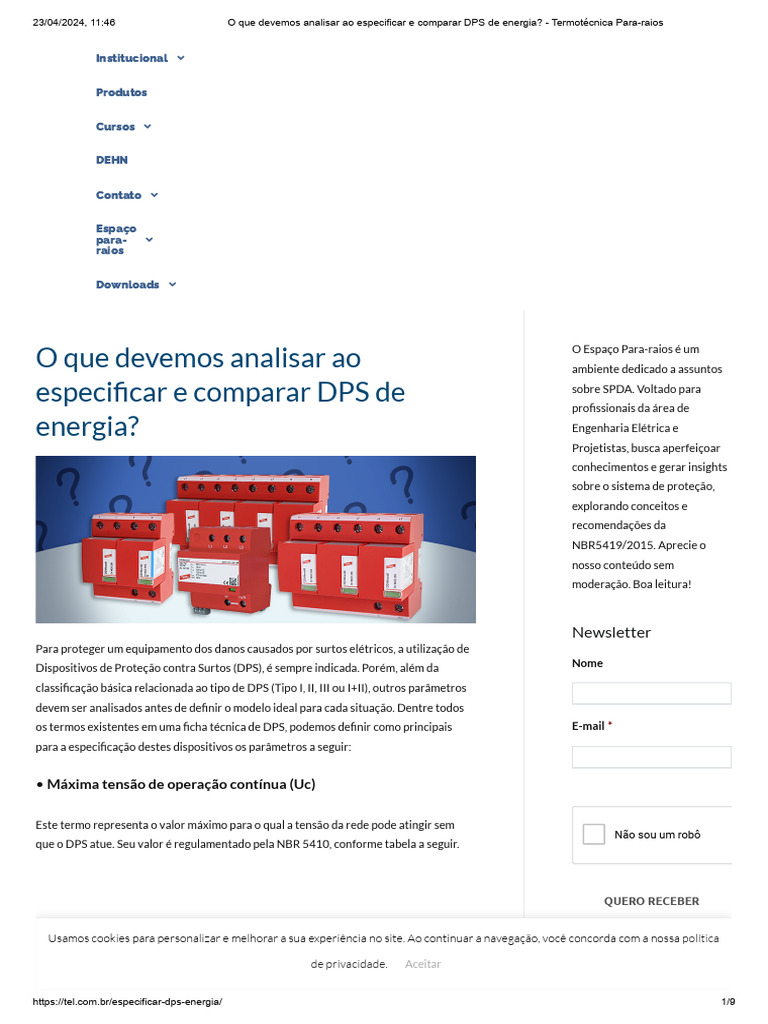

Para proteger um equipamento dos danos causados por surtos elétricos, a utilização de
Dispositivos de Proteção contra Surtos (DPS), é sempre indicada. Porém, além da Nome

classificação básica relacionada ao tipo de DPS (Tipo I, II, III ou I+II), outros parâmetros
devem ser analisados antes de definir o modelo ideal para cada situação. Dentre todos
os termos existentes em uma ficha técnica de DPS, podemos definir como principais E-mail *
para a especificação destes dispositivos os parâmetros a seguir:

• Máxima tensão de operação contínua (Uc)

Este termo representa o valor máximo para o qual a tensão da rede pode atingir sem
Não sou um robô
que o DPS atue. Seu valor é regulamentado pela NBR 5410, conforme tabela a seguir.

QUERO RECEBER

Usamos cookies para personalizar e melhorar a sua experiência no site. Ao continuar a navegação, você concorda com a nossa política

de privacidade. Aceitar

https://tel.com.br/especificar-dps-energia/ 1/9
23/04/2024, 11:46 O que devemos analisar ao especificar e comparar DPS de energia? - Termotécnica Para-raios

Imagem 1 – Tabela 49 da NBR 5410.

Quanto maior o valor de Uc, maior será a elevação de tensão nos terminais do
equipamento antes da atuação do DPS e, por isso, é recomendável que o seu valor seja o
mais próximo possível do estabelecido pelas normas. Caso contrário, as oscilações
normais da rede podem provocar atuações indesejáveis do dispositivo, reduzindo
drasticamente sua vida útil.

• Nível de proteção do DPS (Up)

Sempre que o DPS está desviando um surto, inevitavelmente, uma pequena parcela de
tensão irá surgir nos terminais dos equipamentos instalados a jusante, visto que
nenhum condutor interno de DPS é capaz de oferecer resistência elétrica nula. Essa
tensão resultante no equipamento recebe o nome de nível de proteção do DPS,
representada pelo termo Up, e seu valor nunca poderá ser maior que a suportabilidade
do equipamento, caso contrário ele será danificado ou degradado. Assim como os
valores para Uc, os valores do nível de proteção também são tabelados pela NBR 5410.

Imagem 2 – Tabela 31 da NBR 5410.

É preciso
Usamoster cuidado
cookies ao personalizar
para selecionar dispositivos
e melhorarque possuam
a sua nível de
experiência no proteção próximo a navegação, você concorda com a nossa política
site. Ao continuar
ou igual ao mínimo especificado, pois à medida que os equipamentos vão naturalmente
de privacidade. Aceitar
envelhecendo (devido a oxidação dos seus componentes internos) sua suportabilidade

https://tel.com.br/especificar-dps-energia/ 2/9
23/04/2024, 11:46 O que devemos analisar ao especificar e comparar DPS de energia? - Termotécnica Para-raios

será reduzida. Embora tenham o mesmo nome, o nível de proteção de um DPS é

totalmente diferente do nível de proteção do SPDA (representado pela sigla NP) e não
existe nenhuma correlação entre eles.

A utilização de varistores também requer um cuidado adicional, já que as quedas de

tensão provocadas pelos condutores de ligação do dispositivo precisam
obrigatoriamente ser somadas aos seus valores. Já no uso de centelhadores,
prevalecerá o maior valor de Up, seja do dispositivo ou da queda de tensão provocada
pelos condutores. Por exemplo: em uma instalação em que foram utilizados 1 m de
condutor (50 cm de cada lado do DPS), com tensão indutiva de 1 kV, o projetista possui
duas opções de protetores: um centelhador com Up < 1,5 kV e um varistor com Up < 1,3
kV. Qual dos dois terá um melhor nível de proteção do ponto de vista do equipamento a
ser protegido?

A soma das quedas de tensão provocadas pelos condutores será igual a 1 kV. Para o
centelhador, este valor é inferior ao seu nível de proteção e, portanto, prevalece no
circuito seu Up < 1,5 kV. No varistor, cujo Up < 1,3 kV pode parecer a melhor opção em
uma análise preliminar, será preciso somar a queda de tensão provocada pelos
condutores de ligação, ou seja, 1,3 kV + 0,5 kV + 0,5 kV que é igual a Up < 2,3 kV. Nota-
se que este valor, além de ser superior ao Up do centelhador, pode ser inadequado para
proteção do equipamento final.

• Corrente nominal de descarga (In)

Este termo representa o valor de corrente para o qual o dispositivo está dimensionado
para desviar na ocorrência de surtos induzidos provocados por descargas atmosféricas,
chaveamentos, apagões e/ou acionamento de motores.

Também é especificado pela NBR 5410 (item 6.3.5.2.4 d) e, de um modo geral, não deve
ser inferior a 5 kA por módulo (fase e neutro). Por norma, os dispositivos devem ser
capazes de desviar até 20 surtos com características iguais ou inferiores a In
(centelhadores tendem a ter essa capacidade quase que infinita, enquanto que
varistores, normalmente, são dimensionados para o mínimo).

• Corrente máxima de descarga (Imáx)

Representa o valor de corrente máxima para o qual o dispositivo está dimensionado

Usamos
para cookies
desviar, para personalizar
na ocorrência e melhorarpor
de surtos induzidos, a sua
atéexperiência no site. Ao continuar
2 vezes. Normalmente o Imáx é a navegação, você concorda com a nossa política
sempre o dobro de In. de privacidade. Aceitar

https://tel.com.br/especificar-dps-energia/ 3/9
23/04/2024, 11:46 O que devemos analisar ao especificar e comparar DPS de energia? - Termotécnica Para-raios

Teoricamente, quanto maiores forem esses dois parâmetros (In e Imáx), maior será a
durabilidade do DPS, mas na prática, é pouco provável que ocorra uma indução com
intensidade superior a esses valores estabelecidos por norma. Sendo assim, a utilização
de um protetor com altíssimos valores de In e Imáx, via de regra, pode ser considerada
um gasto adicional e desnecessário, sendo bem mais vantajoso investir em um
dispositivo de alta tecnologia, em que sua durabilidade será garantida por esse e outros
fatores.

• Corrente de impulso ou conduzida pelo raio (Iimp)

É o termo que representa qual a corrente de impulso (ou corrente conduzida pelo raio)
que o dispositivo está preparado para receber sem se danificar. Seu valor é calculado
com base no valor de pico do primeiro impulso negativo (Tabela 3 – NBR 5419-1),
conforme o nível do SPDA, dividido pelo número de condutores vivos da rede, que são
as fases mais o neutro.

É extremamente importante que esse valor seja calculado e adequado à edificação, pois
caso o protetor seja subdimensionado podem ocorrer danos severos, como incêndios e
arcos elétricos, não somente ao protetor, mas também aos quadros e condutores
adjacentes.

• Capacidade de interrupção das correntes de seguimento (Ifi)

Este termo é visto apenas nas fichas técnicas de centelhadores (amplamente

recomendados em situações de DPS Tipo I).

Refere-se à capacidade de interrupção das correntes de seguimento, que podem surgir

durante a condução do surto elétrico para o aterramento.

Nessas situações, a corrente do circuito tende a aproveitar o caminho de baixa

impedância (ionizado) já criado pela passagem do surto através do DPS. Por essa razão,
seu valor sempre deverá ser superior ao valor da corrente de curto circuito do
transformador alimentador da linha e, o não cumprimento dessa exigência, pode
Usamos cookies para personalizar e melhorar a sua experiência no site. Ao continuar a navegação, você concorda com a nossa política
ocasionar curto-circuito no próprio DPS, provocando sua queima e/ou incêndios.
de privacidade. Aceitar

https://tel.com.br/especificar-dps-energia/ 4/9
23/04/2024, 11:46 O que devemos analisar ao especificar e comparar DPS de energia? - Termotécnica Para-raios

• Suportabilidade do dispositivo às sobretensões temporários (TOV

ou UT)

Refere-se à suportabilidade do dispositivo às sobretensões temporárias. Como

sabemos, os DPS são fabricados para desviar os surtos elétricos, que são de curta
duração. Quando a elevação da tensão na rede elétrica dura alguns segundos ou até
mesmo minutos, a maioria dos dispositivos tendem a se danificar, principalmente,
devido ao aquecimento de seus componentes internos.

Por essa razão, um bom DPS deve ter boa característica de suportabilidade às
sobretensões temporárias, especialmente, em locais com rede elétrica instável. Quanto
maior for sua capacidade e duração, melhor será o dispositivo.

• Fusível de backup requerido

Por fim, mas não menos importante, esse termo refere-se ao máximo valor de fusível de
backup que deve ser instalado a montante do DPS. O fusível terá a função de
interromper a condução de corrente elétrica no caso de uma falha do dispositivo ou ao
fim de sua vida útil, quando este não for dotado de mecanismos internos de desconexão.
Seu dimensionamento já é dado pelo próprio fabricante nas fichas técnicas, como visto
no modelo abaixo da DEHN.

Vale ressaltar que alguns modelos de DPS já possuem estes fusíveis internamente ou
dispensam sua utilização, caso o fusível principal da instalação atenda esse parâmetro,
como nos modelos DEHNshield® (caso o fusível de entrada seja de até 160 A).

Usamos cookies para personalizar e melhorar a sua experiência no site. Ao continuar a navegação, você concorda com a nossa política
Em resumo, para facilitar o trabalho de projetistas e compradores, pode-se utilizar a
de privacidade.
tabela abaixo como referência de comparação entre os principais Aceitar
parâmetros do DPS.

https://tel.com.br/especificar-dps-energia/ 5/9
23/04/2024, 11:46 O que devemos analisar ao especificar e comparar DPS de energia? - Termotécnica Para-raios

• Fusível de backup requerido

Preferencialmente devem ser escolhidos modelos que dispensem fusíveis de backup.

Caso não seja possível, ver recomendação do fabricante. Ao colocar em prática esses
conhecimentos e análises, podemos notar que a empresa alemã DEHN possui os
melhores modelos de protetores do mercado. Eles ainda contam com vida útil
extremamente longa, característica altamente desejada para ambientes industriais.
Ainda podemos destacar o alto índice de confiabilidade da marca. Tendo em vista que,
além do grande número de certificações que cada dispositivo possui, os fabricantes
levam seus equipamentos para serem testados nos mais avançados laboratórios da
DEHN.

*Nikolas Lemos
Engenheiro de Vendas da Termotécnica Para raios.
