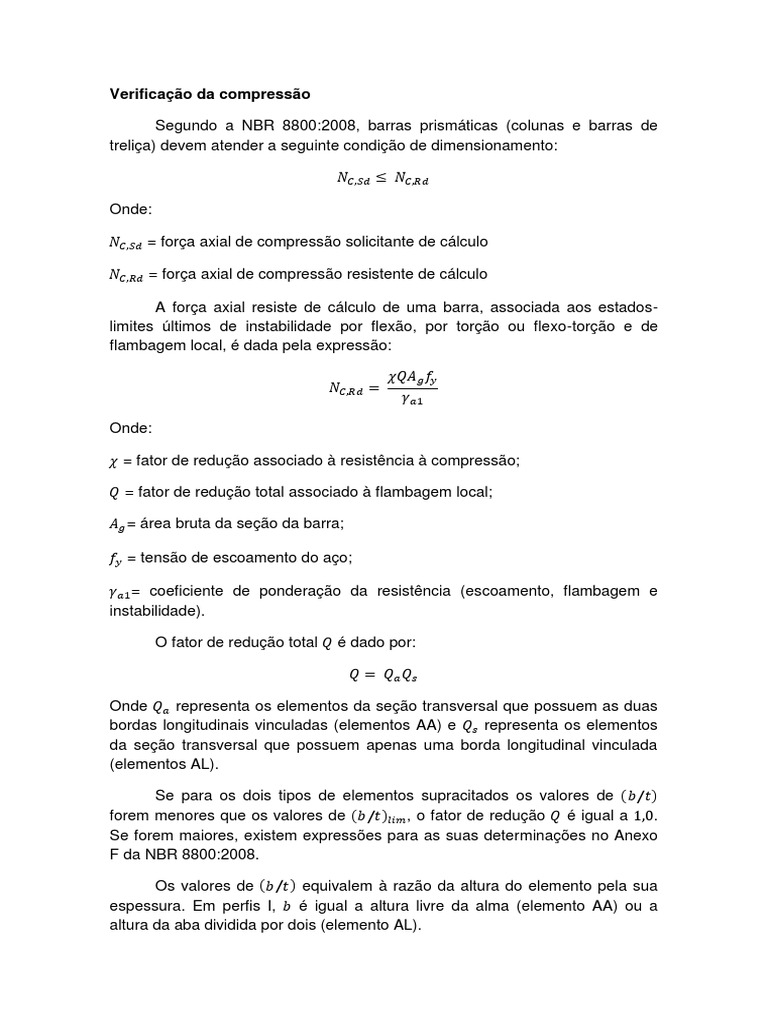

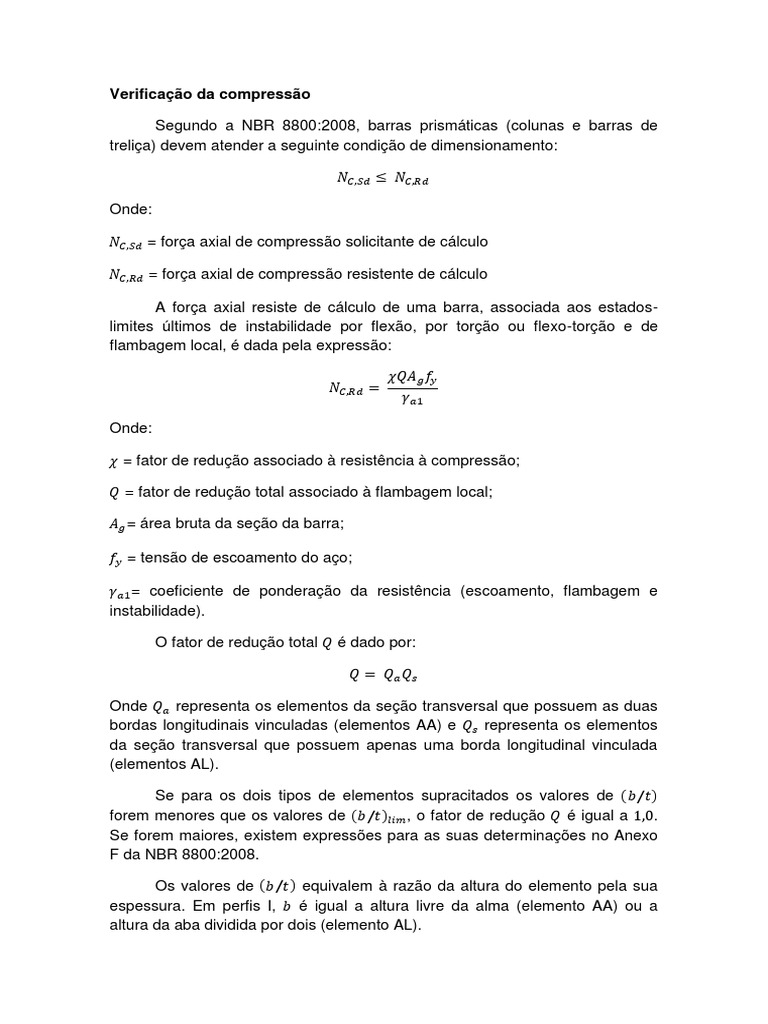

Verificação da compressão

Segundo a NBR 8800:2008, barras prismáticas (colunas e barras de

treliça) devem atender a seguinte condição de dimensionamento:

𝑁𝐶,𝑆𝑑 ≤ 𝑁𝐶,𝑅𝑑

Onde:

𝑁𝐶,𝑆𝑑 = força axial de compressão solicitante de cálculo

𝑁𝐶,𝑅𝑑 = força axial de compressão resistente de cálculo

A força axial resiste de cálculo de uma barra, associada aos estados-

limites últimos de instabilidade por flexão, por torção ou flexo-torção e de
flambagem local, é dada pela expressão:

𝜒𝑄𝐴𝑔 𝑓𝑦
𝑁𝐶,𝑅𝑑 =
𝛾𝑎1

Onde:

𝜒 = fator de redução associado à resistência à compressão;

𝑄 = fator de redução total associado à flambagem local;

𝐴𝑔 = área bruta da seção da barra;

𝑓𝑦 = tensão de escoamento do aço;

𝛾𝑎1 = coeficiente de ponderação da resistência (escoamento, flambagem e

instabilidade).

O fator de redução total 𝑄 é dado por:

𝑄 = 𝑄𝑎 𝑄𝑠

Onde 𝑄𝑎 representa os elementos da seção transversal que possuem as duas

bordas longitudinais vinculadas (elementos AA) e 𝑄𝑠 representa os elementos
da seção transversal que possuem apenas uma borda longitudinal vinculada
(elementos AL).

Se para os dois tipos de elementos supracitados os valores de (𝑏⁄𝑡)

forem menores que os valores de (𝑏⁄𝑡)𝑙𝑖𝑚 , o fator de redução 𝑄 é igual a 1,0.
Se forem maiores, existem expressões para as suas determinações no Anexo
F da NBR 8800:2008.

Os valores de (𝑏⁄𝑡) equivalem à razão da altura do elemento pela sua

espessura. Em perfis I, 𝑏 é igual a altura livre da alma (elemento AA) ou a
altura da aba dividida por dois (elemento AL).
 Os valores de (𝑏⁄𝑡)𝑙𝑖𝑚 são dados na Tabela F.1 do Anexo F da NBR
8800:2008.

O fator de redução 𝜒 é dado por:

2
𝜒 = 0,658𝜆0 para 𝜆0 ≤ 1,5 e
0,887
𝜒= para 𝜆0 > 1,5
𝜆0 2

Sendo 𝜆0 o índice de esbeltes reduzido, dado por:

𝑄𝐴𝑔 𝑓𝑦
𝜆0 = √
𝑁𝑒

Onde 𝑁𝑒 é a força axial de flambagem elástica.

Para barras com seção duplamente simétrica ou simétrica em relação a

um ponto, a força axial de flambagem elástica é dada por:

 para flambagem por flexão em relação ao eixo central de inércia 𝑥 da

seção transversal:
𝜋 2 𝐸 𝐼𝑥
𝑁𝑒𝑥 =
(𝐾𝑥 𝐿𝑥 )2
 para flambagem por torção em relação ao eixo central de inércia 𝑦 da
seção transversal:

𝜋 2 𝐸 𝐼𝑦
𝑁𝑒𝑦 = 2
(𝐾𝑦 𝐿𝑦 )

 para flambagem por torção em relação ao eixo longitudinal z:

1 𝜋 2 𝐸 𝐶𝑤
𝑁𝑒𝑧 = [ + 𝐺𝐽]
𝑟0 2 (𝐾𝑧 𝐿𝑧 )2

Onde:

𝐾𝑥 𝐿𝑥 = comprimento de flambagem por flexão em relação ao eixo, em que 𝐾𝑥 é

o coeficiente de flambagem por flexão da barra na direção 𝑥, dado em função
das condições de contorno, e 𝐿𝑥 é o comprimento destravado da barra na
direção 𝑥.

𝐼𝑥 = momento de inércia da seção transversal em relação ao eixo 𝑥;

𝐾𝑦 𝐿𝑦 = comprimento de flambagem por flexão em relação ao eixo 𝑦, em que 𝐾𝑦

é o coeficiente de flambagem por flexão da barra na direção 𝑦, dado em função
das condições de contorno, e 𝐿𝑦 é o comprimento destravado da barra na
direção 𝑦.

𝐼𝑦 = momento de inércia da seção transversal em relação ao eixo 𝑦;

𝐾𝑧 𝐿𝑧 = comprimento de flambagem por torção, em que 𝐾𝑧 é o coeficiente de

flambagem por torção, dado em função das condições de contorno, e 𝐿𝑧 é o
comprimento destravado da barra na direção 𝑧.

𝐸= módulo de elasticidade do aço;

𝐶𝑤 = constante de empenamento da seção transversal;

𝐺 = módulo de elasticidade transversal do aço;

𝐽 = constante de torção da seção transversal;

𝑟0 = raio de giração polar da seção bruta em relação ao centro de cisalhamento,

dado por:

𝑟0 = √(𝑟𝑥 2 + 𝑟𝑦 2 + 𝑥0 2 + 𝑦0 2 )

em que 𝑟𝑥 e 𝑟𝑦 correspondem aos raios de giração em relação aos eixos

centrais 𝑥 e 𝑦, respectivamente, e 𝑥0 e 𝑦0 são as coordenadas do centro de
cisalhamento na direção dos eixos centrais 𝑥 e 𝑦, respectivamente, em relação
ao centro geométrico da seção. Para as seções em I, o centro de cisalhamento
coincide com o centro de gravidade da seção, portanto, os valores 𝑥0 e 𝑦0 são
iguais a zero.

Ainda de acordo com a NBR 8800:2008, no dimensionamento à

compressão o índice de esbeltez das barras não deve ser superior a 200:

𝐾𝐿
𝜆= ≤ 200
𝑟
Onde:

𝜆= índice de esbeltez;

𝐾= coeficiente de flambagem;

𝐿= comprimento destravado;

𝑟= raio de giração.

Para o pilar P1,...

Verificação do momento fletor

De acordo coma NBR 8800:2008, no dimensionamento de barras

prismáticas com seções I ou H com dois eixos de simetria, fletidas em relação
a um desses eixos, submetidas a momento fletor, deve ser atendida a
condição:

𝑀𝑆𝑑 ≤ 𝑀𝑅𝑑

Onde:

𝑀𝑆𝑑 = momento fletor solicitante de cálculo;

𝑀𝑅𝑑 = momento fletor resistente de cálculo.

O momento fletor resistente de cálculo é determinado de acordo com o

os Anexos G e H da NBR 8800:2008, considerando-se, conforme o caso, os
estados-limites últimos de flambagem lateral com torção (FLT), flambagem
local da mesa comprimida (FLM) e flambagem local da alma (FLA).
