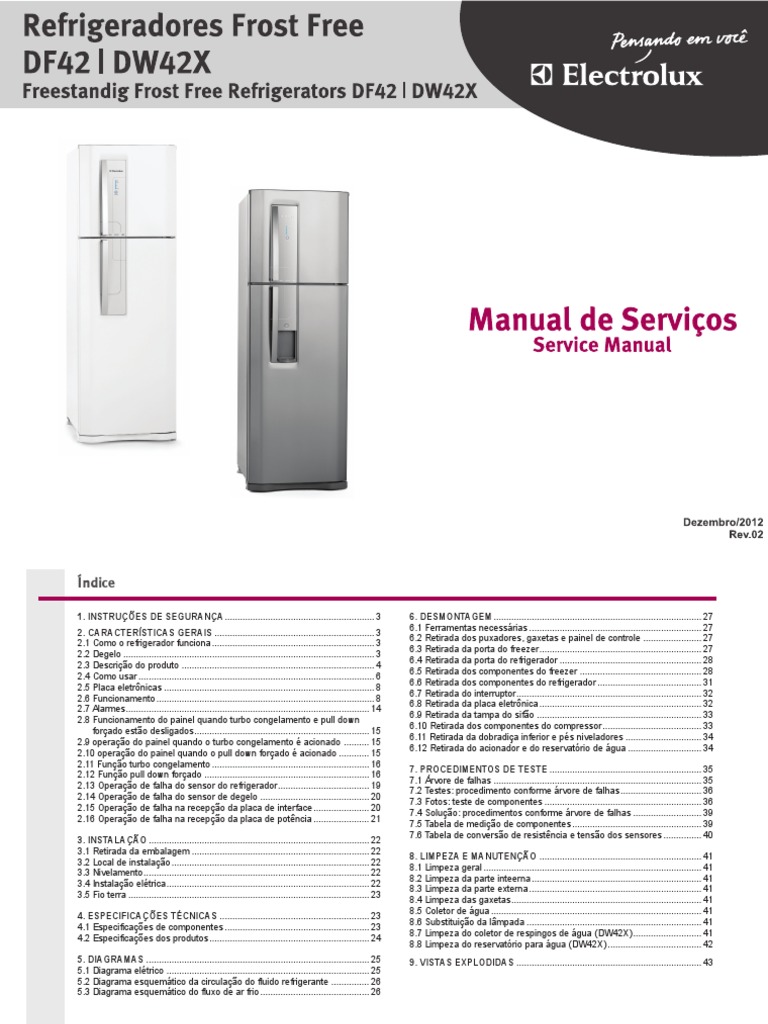

Índice

1. INSTRUÇÕES DE SEGURANÇA............................................................ 3 6. DESMONTAGEM................................................................................... 27

6.1 Ferramentas necessárias..................................................................... 27
2. CARACTERÍSTICAS GERAIS................................................................ 3
6.2 Retirada dos puxadores, gaxetas e painel de controle........................ 27
2.1 Como o refrigerador funciona................................................................. 3
6.3 Retirada da porta do freezer................................................................ 27
2.2 Degelo.................................................................................................... 3
6.4 Retirada da porta do refrigerador......................................................... 28
2.3 Descrição do produto............................................................................. 4
6.5 Retirada dos componentes do freezer................................................. 28
2.4 Como usar.............................................................................................. 6
6.6 Retirada dos componentes do refrigerador.......................................... 31
2.5 Placa eletrônicas.................................................................................... 8
6.7 Retirada do interruptor......................................................................... 32
2.6 Funcionamento....................................................................................... 8
6.8 Retirada da placa eletrônica................................................................. 32
2.7 Alarmes................................................................................................ 14
6.9 Retirada da tampa do sifão.................................................................. 33
2.8 Funcionamento do painel quando turbo congelamento e pull down
6.10 Retirada dos componentes do compressor........................................ 33
forçado estão desligados..................................................................... 15
6.11 Retirada da dobradiça inferior e pés niveladores............................... 34
2.9 operação do painel quando o turbo congelamento é acionado........... 15
6.12 Retirada do acionador e do reservatório de água.............................. 34
2.10 operação do painel quando o pull down forçado é acionado............. 15
2.11 Função turbo congelamento............................................................... 16
7. PROCEDIMENTOS DE TESTE............................................................. 35
2.12 Função pull down forçado.................................................................. 16
7.1 Árvore de falhas................................................................................... 35
2.13 Operação de falha do sensor do refrigerador.................................... 19
7.2 Testes: procedimento conforme árvore de falhas................................. 36
2.14 Operação de falha do sensor de degelo............................................ 20
7.3 Fotos: teste de componentes............................................................... 36
2.15 Operação de falha na recepção da placa de interface....................... 20
7.4 Solução: procedimentos conforme árvore de falhas............................ 39
2.16 Operação de falha na recepção da placa de potência....................... 21
7.5 Tabela de medição de componentes.................................................... 39
7.6 Tabela de conversão de resistência e tensão dos sensores................ 40
3. INSTALAÇÃO........................................................................................ 22
3.1 Retirada da embalagem....................................................................... 22
8. LIMPEZA E MANUTENÇÃO................................................................. 41
3.2 Local de instalação............................................................................... 22
8.1 Limpeza geral....................................................................................... 41
3.3 Nivelamento......................................................................................... 22
8.2 Limpeza da parte inteerna.................................................................... 41
3.4 Instalação elétrica................................................................................ 22
8.3 Limpeza da parte externa..................................................................... 41
3.5 Fio terra................................................................................................ 23
8.4 Limpeza das gaxetas........................................................................... 41
8.5 Coletor de água.................................................................................... 41
4. ESPECIFICAÇÕES TÉCNICAS............................................................ 23
8.6 Substituição da lâmpada...................................................................... 41
4.1 Especificações de componentes.......................................................... 23
8.7 Limpeza do coletor de respingos de água (DW42X)............................ 41
4.2 Especificações dos produtos................................................................ 24
8.8 Limpeza do reservatório para água (DW42X)...................................... 42
5. DIAGRAMAS......................................................................................... 25 9. VISTAS EXPLODIDAS.......................................................................... 43
5.1 Diagrama elétrico................................................................................. 25
5.2 Diagrama esquemático da circulação do fluido refrigerante................ 26
5.3 Diagrama esquemático do fluxo de ar frio............................................ 26

2
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
1. Instruções de Segurança
• Desligue o Refrigerador da tomada sempre que fizer limpeza ou
manutenção.
• Nunca desligue o Refrigerador da tomada puxando pelo cabo elétrico. Use
o plugue.
• Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo; caso
ocorram danos, substitua-o a fim de evitar riscos.
• Não se apóie sobre as portas. As dobradiças poderão desregular-
se, prejudicando a vedação do Refrigerador e comprometendo seu
desempenho.
• Sempre utilize a pulseira anti-estática ao manusear os componentes
eletrônicos.
• Sempre utilize equipamentos de segurança, como luvas e óculos de
proteção, por exemplo.
• Transporte o refrigerador na posição vertical (em pé). Não se recomenda
o transporte na posição horizontal.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
2. Características Gerais
2.1 COMO O REFRIGERADOR FUNCIONA
Os Refrigeradores Frost Free Eletrônicos DF42 e DW42X operam sob o
ciclo de compressão do gás R134a. O gás é comprimido no compressor
alternativo, libera calor no condensador, sofre restrição no tubo capilar e
absorve calor no evaporador tubo aletado, retornando ao compressor em
forma de vapor pela linha de sucção.
O ar frio proveniente do evaporador é forçado pelo motoventilador no freezer
e conduzido para o refrigerador através dos dutos do top flow do freezer e
do refrigerador. O controle de temperatura no refrigerador é feito através do
painel Blue Touch.
As temperaturas no compartimento freezer dependem do painel Blue Touch
localizado na porta do refrigerador, que estará controlando as temperaturas
deste compartimento. Como a necessidade de refrigeração no compartimento
refrigerador é maior que no freezer, ao aplicar o controle de temperatura
no compartimento refrigerador garante-se que o freezer opere sempre em
temperaturas adequadas (menores que -18ºC).
Uma maior velocidade de refrigeração entre um compartimento e outro poderá
ser controlada pelo damper manual, localizado no Top Flow do freezer, que
possui três possibilidades de ajuste: refrigerador máximo, normal e freezer
máximo.
2.2 DEGELO
Após algum tempo de resfriamento, toda umidade inserida no produto,
proveniente de alimentos ou da abertura de portas, fica retida no evaporador,
congelando gradativamente. Há, então, a necessidade da retirada deste gelo
acumulado na superfície do evaporador numa operação de degelo.
O produto possui uma resistência de degelo agregada ao evaporador,
prevenindo o congelamento da calha e facilitando o escoamento da água do
degelo que cai do evaporador.
Durante a função degelo, o compressor e o motoventilador permanecem
desligados.
O acionamento da resistência é feito pela placa eletrônica, sendo o controle do
término do degelo monitorado pelo sensor de degelo. Há um fusível térmico de
segurança, posicionado no lado direito superior do evaporador.
3
 2. Características Gerais

IMPORTANTE
è O fusível térmico atua em caso de falha em um dos outros circuitos, evitando que
a resistência de degelo aqueça demasiadamente. No caso de atuação do fusível
térmico, este ficará inutilizado. Antes da substituição deste componente, a causa
do problema deve ser identificada e corrigida obrigatoriamente.
è O produto nunca deverá ser ligado sem que o fusível térmico esteja corretamente instalado.

2.3 DESCRIÇÃO DO PRODUTO

1 Forma de gelo (2 unidades)
2 Controle de circulação de ar fre-
ezer/refrigerador
3 Prateleiras da porta do freezer
(2 unidades)
4 Compartimento de congela-
mento rápido
5 Lâmpada do compartimento re-
frigerador
6 Seletor de temperatura do refri-
gerador (Painel Touch)
7 Prateleira de vidro removível
8 Prateleira grande de vidro remo-
vível (2 unidades)
9 Gaveta extra-frio
10 Bandeja da gaveta de legumes,
verduras e frutas
11 Gaveta de legumes, verduras e
frutas
12 Avental
13 Cesta porta ovos (acondiciona
12 ovos)
14 Reservatório de água (apenas
no modelo DW42X)
15 Prateleira pequena do reserva-
tório de água (apenas no mode-
lo DW42X)
4 des no modelo DF42)
16 Prateleira média (2 unid. no mo-
delo DF42 e 1 unidade no modelo
DW42X).
17 Prateleira grande com trava-garra-
fas
18 Arremate da prateleira (1 peça para
cada prateleira)
19 Prateleira multi-uso deslizante (ape-
nas no modelo DF42)
20 Barra de alumínio removível (ape-
nas no modelo DF42)
21 Cesta porta-condimentos
22 Acionador do dispenser de água
(apenas no modelo DW42X)
23 Grade do coletor de pingos de água
(apenas no modelo DW42X)
24 Reservatório do coletor de pingos de
água (apenas no modelo DW42X)
25 Trava-garrafas
26 Portas não-reversíveis
27 Condensador
28 Compressor
29 Coletor de vaporização
30 Can Dispenser
31 Puxador
32 Pés niveladores
33 Trava da barra de alumínio (2 unida-

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.3.1 Porta ovos 2.3.8 Compartimento de congelamento rápido

O porta ovos possui capacidade para acondicionamento Este compartimento possibilita um congelamento mais
de 12 ovos. Ele pode ser utilizado dentro das prateleiras rápido dos alimentos, devido a existência de uma tampa
da porta ou no interior do refrigerador. basculante que retém o ar frio.

2.3.9 Gaveta extra-frio

2.3.2 Gaveta de legumes, verduras e frutas
Mantém a umidade e o frescor dos vegetais pois o ar frio
não fica em contato direto com os mesmos evitando assim
que as folhas e vegetais fiquem ressecados/queimados.
2.3.3 Portas
Devido ao design da porta, este produto não permite
reversão quanto ao lado de abertura das mesmas.
2.3.4 Cesta porta-condimentos
A cesta porta-condimentos pode ser usada na porta do
refrigerador (dentro da prateleira média ou grande) ou
no interior do refrigerador. Sua função é acondicionar
condimentos ou outros recipientes pequenos.
2.3.5 Prateleira multi-uso deslizante
Esta prateleira serve para armazenar diversos tipos de
alimentos.
2.3.6 Prateleira média da porta
As prateleiras médias da porta do refrigerador foram
desenvolvidas para acondicionar laticínios, sucos ou
recipientes. Para retirá-la é necessário puxar a prateleira
para cima e em seguida, retirar o arremate.
2.3.7 Prateleira grande da porta com trava garrafas
A prateleira grande foi desenvolvida para acondicionar até 3
garrafas de 2,5 litros ou outras de menor capacidade.
A forma de montagem e desmontagem é a mesma da
prateleira média da porta. O trava-garrafas possui a função
de evitar que as garrafas fiquem soltas na prateleira, bem como acondicionar
embalagens pequenas no seu interior. Para utilizá-lo basta encaixá-lo na
prateleira e deslizá-lo para a direita ou esquerda, conforme mostra a figura.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
Este compartimento serve para conservar alguns
alimentos que necessitam de menor temperatura
de conservação (próxima a 0º C) sem necessidade
de congelamento. Exemplo: alimentos para serem
consumidos ou cozidos em curto espaço de tempo
como carnes, peixes, sobremesas e similares.
2.3.10 Prateleira pequena do reservatório de agua
(apenas no DW42X)
A prateleira pequena do reseratório de água foi
desenvolvida para acondicionar recipientes pequenos.
2.3.11 Controle de umidade
Para melhor conservação dos alimentos, existe um controle de umidade
nas gavetas de frutas/verduras que regula a passagem de ar. Oriente ao
Consumidor que, ao armazenar verduras, reduza a abertura de passagem
de ar para evitar a desidratação dos alimentos. Ao armazenar frutas
recomenda-se aumentar a passagem de ar. No armazenamento de frutas
e verduras juntas, deve-se regular o Controle de Umidade em uma posição
intermediária.
2.3.12 Sistema “Fluxo de Ar” (Top-Flow)
Freezer:
Este sistema tem a função de distribuição do ar frio
para o congelamento dos alimentos no compartimento
freezer.
Oriente o Consumidor a não colocar alimentos ou objetos
tampando as saídas de ar, para não comprometer o
desempenho do freezer.
Refrigerador:
Este sistema tem a função de distribuição do ar
refrigerado para o resfriamento dos alimentos no
compartimento refrigerador. 5
 2. Características Gerais
Oriente o Consumidor a não colocar alimentos ou objetos em frente às
saídas de ar, para não comprometer o desempenho do refrigerador.
2.3.13 Prateleira retrátil freezer
A prateleira retrátil freezer pode ser utilizada em 3
posições diferentes A, B ou C (para utilizar a prateleira
retrátil na posição C é necessário retirar as formas de
gelo). Para desmontar, seguir sequência conforme
indicado Fig. 1. Para montar a prateleira retrátil seguir
conforme Fig. 2.
2.3.14 Reservatório de agua (apenas no DW42X)
Oriente o Consumidor que lave o reservatório de água
com água e sabão neutro antes de utilizá-lo para
eliminar eventuais resíduos.
Utilizar somente água própria para consumo. O uso de
qualquer outro tipo de bebida poderá deixar resíduos,
gosto ou odor no reservatório e na torneira.
Não colocar água com temperatura maior que a temperatura ambiente.
O reservatório para água somente deve ser abastecido quando estiver
encaixado em sua posição na porta.
Aguardar que a água resfriar por, aproximadamente, 12 horas.
É possível ouvir alguns ruídos causados pela entrada de ar quando a água
sai do reservatório. Caso a água não flua bem, apertar mais uma vez a
alavanca de acionamento. Manter o copo abaixo da torneira por alguns
instantes para assegurar-se que toda a água seja coletada pelo copo.
Não utilizar bebidas gaseificadas, tais como refrigerantes.A bebida pode
vazar devido à pressão do gás.
6 5. Caso os alimentos a serem armazenados não estejam refrigerados, faça
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
Abrir a tampa do reservatório e enchê-lo com água própria
para consumo. Não ultrapassar o limite máximo para evitar
vazamentos.
Para retirá-lo, é necessário remover primeiramente a prateleira
pequena do reservatório de água. Para servir, colocar o copo
junto a saída de água localizada na parte externa da porta
do refrigerador e acionar o botão (A) localizado logo acima.
2.4 COMO USAR
2.4.1 Como ligar e desligar o refrigerador
Para ligar o refrigerador, basta conectar o plugue a tomada e regular a
temperatura desejada pelo seletor de temperatura.
Para desligar o refrigerador, coloque o seletor de temperatura na posição
DESLIGADO e desconecte o plugue da tomada.
Oriente o Consumidor a utilizar este procedimento sempre que houver a
necessidade de deixar o refrigerador desligado por tempo prolongado (por
exemplo: viagens longas).
Antes de ligar o refrigerador pela primeira vez, ler atentamente o folheto de
instruções colocado na porta.
2.4.2 Carregar e abastecer
Estas instruções devem ser seguidas antes do primeiro abastecimento ou
após a limpeza:
1 Para melhor acondicionamento dos recipientes nos compartimentos
freezer e refrigerador, todas as prateleiras podem ser removidas e a
tampa do compartimento de congelamento rápido do freezer pode ser
retirada.
2 Conectar o plugue do refrigerador na tomada e regular o seletor de
temperatura na posição FRIO MÁXIMO.
3 Deixar funcionando por duas horas antes de armazenar qualquer alimento
em seu interior para estabilizar a temperatura dentro do refrigerador.
4 Iniciar o carregamento pelas prateleiras, deixando a porta por último. É
importante respeitar os limites máximos de carga indicados na figura a
seguir, na página 7.
o carregamento gradativo com intervalos de 1 hora.
 2. Características Gerais

6. Após o carregamento, regular o seletor de temperatura para a posição 2.4.5 Ajuste da temperatura
mais adequada, seguindo as informações do item “Regular a temperatura”. O ajuste é feito tocando a tecla. Cada toque fará que os indicadores de
temperatura sejam acrescidos até atingir a posição máxima, conforme figura
abaixo.

2.4.3 Capacidade de congelamento

Estes refrigeradores têm capacidade para congelar até 7,0kg de alimentos
a cada 24 horas. O interior do compartimento freezer mantêm os alimentos
em temperaturas abaixo de -18ºC.

2.4.4 Sistema de controle de circulação do ar

O controle de circulação do ar altera a temperatura do
compartimento congelador e refrigerador, conforme a ATENÇÃO
tabela abaixo: Quando o refrigerador for energizado o controle sempre indicará a posição MÉDIA
(ajuste de fábrica).

2.4.6 Função TURBO

Permite o resfriamento ou congelamento mais rápido dos alimentos. O
tempo de operação desta função é de 3h. Para selecionar a função basta
tocar durante 1 segundo a tecla TEMPERATURA. Todos os indicadores de
temperatura ficarão acesos. Caso deseje interromper esta função basta
tocar novamente, por 1 segundo, a tecla TEMPERATURA.

Ao sair da função o painel retorna ao ajuste de temperatura inicial, antes da

seleção da função TURBO.
No uso diário do produto, o controle de circulação do ar pode ser
utilizado na “posição normal”.

7
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.4.7 Para regular a temperatura 2.5 PLACAS ELETRÔNICAS

A posição do termostato (seletor de temperatura) e sua regulagem são
Este produto é composto por duas placas eletrônicas: uma placa de potência
específicas para os refrigeradores DF42 e DW42X, não devendo ser
e uma placa de interface. As placas são identificadas com os seguintes
comparadas com a graduação dos controles de refrigeradores de outras
dados: código Electrolux do hardware e data de fabricação, em local de fácil
marcas ou modelos.
visualização, além de uma etiqueta com a versão do software e o código
Quando ajustar a temperatura do refrigerador, deve-se levar em conta os Electrolux.
seguintes fatores:
2.5.1 Placa de potência
1 A quantidade de alimentos a ser armazenada.
Fonte de alimentação: 127V-220V 50Hz-60Hz.
2 A temperatura do ambiente no qual o refrigerador está instalado.
3 Saídas:
3 Não ultrapassar os limites de ajuste do seletor de temperatura (Frio Máximo
1 Relé do compressor e motoventilador
e Frio Mínimo), observando o alinhamento da marca do botão com o Dial.
2 Relé da resistência de degelo
3 Jumper para seleção de tensão DC (+5Vdc)

5 Entradas:
1 ADC sensor de temperatura (no refrigerador)
2 ADC sensor de degelo
3 ADC detecção de tensão da rede elétrica
4 Jumper para seleção de tensão 127Vac ou 220Vac
5 Circuito de detecção de porta aberta

2.5.2 Placa de interface

Se houver necessidade de ajustes na temperatura do refrigerador, faça • 5 leds para identificação do nível de temperatura
pequenas mudanças na graduação. • 1 led para identificação da função Turbo Congelamento
Evite utilizar a graduação máxima, pois neste ponto, em dias frios, poderá • 1 led para iluminar o ícone
acarretar o congelamento de alimentos no refrigerador e consumo excessivo • 1 Ícone (ICONE TEMPERATURA REFRIGERADOR) para seleção de
de energia. funções
Utilizar a graduação mínima não irá economizar energia e poderá prejudicar
o funcionamento do Refrigerador.
A temperatura interna do Refrigerador depende da temperatura ambiente, 2.6 FUNCIONAMENTO
do número de vezes que as portas são abertas e da reposição de alimentos
2.6.1 Funções do painel de controle
no seu interior.
Ajuste de Temperatura
Quando o ícone é tocado, o nível de temperatura é selecionado de acordo
com a função Ajuste de Temperatura.
8
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

Turbo Congelamento Médio-

Quando o ícone é tocado por 1 segundo a função Turbo Nivel Mínimo Mínimo-Médio Médio Máximo
Máximo
Congelamento é ativada. LED MIN MIN-MED MED MED-MAX MAX
Pull Down Forçado
Para ativar a função Pull Down Forçado, deve-se primeiramente
tocar por 1 segundo o ícone (função Turbo Congelamento) e,
na sequência, tocar 20 vezes o ícone.

2.6.2 Inicialização na energização Painel

1o Quando o produto é ligado todos os leds são acesos de
forma sequencial.
2 A resistência de degelo é ligada por 3 segundos.
o

3o Em seguida, o sinal sonoro soa por 1.0 segundo.

4o Durante a inicialização, se for detectado erro em um dos
sensores ou na comunicação, os leds são acesos e o sinal sonoro soa por
1.0 segundo, porém a resistência de degelo não liga e o software entra na Tabela 1: Niveis de Temperatura
rotina de falha. 3o Quando o ícone TEMPERATURA REFRIGERADOR é tocado os leds alteram
5 Após a inicialização, se não houver erro as condições abaixo são verificadas:
o instantaneamente, mas a função real será alterada após 10 segundos.
• Se as temperaturas no sensor de degelo e sensor do refrigerador estiverem 4 O ícone TEMPERATURA REFRIGERADOR permanece aceso por 2.0 segundos
o

acima de +40°C, o produto entra automaticamente na função Pull Down,
retornando a condição normal de funcionamento após a finalização da
função.
• Se a temperatura no sensor de degelo estiver acima de -10°C, o compressor
e o motoventilador funcionam por 5 minutos sem o controle de temperatura
normal. Após 5 minutos o produto funciona com o controle normal de
temperatura.
• Se a temperatura no sensor de degelo estiver abaixo de -10°C, o produto
funciona com o controle normal de temperatura, sem que o compressor e
motoventilador operem em modo forçado por 5 minutos.
2.6.3 Ajuste de temperatura
1o Cinco níveis de temperatura são selecionados através do ícone
TEMPERATURA REFRIGERADOR, conforme tabela a seguir.
2 O nível é selecionado sequencialmente por um toque no ícone, acendendo
o de Compressor OFF escolhida através do painel de controle (nível de
o próximo led.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
após o ícone ter sido tocado durante a condição normal de funcionamento.
2.6.4 Condição normal de operação
• O funcionamento do compressor e o resfriamento do produto ocorrem de
acordo com o chaveamento do compressor que é selecionado através do
nível de temperatura do refrigerador.
• Compressor ON (ligado): esta condição depende da temperatura no interior
do compartimento refrigerador (sensor do refrigerador). Se a temperatura
do sensor do refrigerador for maior que a temperatura de compressor ON
escolhida através do painel de controle (nível de temperatura), o compressor
e o motoventilador serão ligados.
• Compressor OFF(desligado): esta condição depende da temperatura
no interior do compartimento refrigerador (sensor do refrigerador). Se
a temperatura do sensor do refrigerador for menor que a temperatura
temperatura), o compressor e o motoventilador serão desligados. 9
 2. Características Gerais

Fluxograma de Funcionamento

Fluxograma do Ciclo de Funcionamento

10
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.6.5 Modo de operação degelo F Notas:

O intervalo de operação e temperatura de desliga do degelo são estipulados (1): Enquanto a condição é “VERDADEIRO”, mantém o status de saída; se a condição
conforme o estado na Tabela 2 abaixo: é “FALSO”, pula para o próximo passo.
(2): Temperatura no sensor Degelo.
Intervalo de operação e temperatura de desliga do degelo (3): O valor da temperatura de desliga do Degelo corresponde com a Tabela 2.
Contador de tempo Somente no
de porta aberta estado 0 2.6.6 Inicialização dos tempos de degelo
> 10 segundos 6 horas • Se a temperatura do Sensor de Degelo na inicialização é menor que -15°C,
(maior que 10 seg.) + 18ºC o primeiro degelo ocorre após 30 minutos de compressor ligado.
Contador de tempo • Se a temperatura do Sensor de Degelo na inicialização está entre 0 e -15°C,
Estado 1 Estado 2 Estado 3 Estado 4
de porta aberta o primeiro degelo ocorre após 3 horas de compressor ligado.
<=10 segundos 6 Horas 6 Horas 9 Horas 24 Horas • Se a temperatura do Sensor de Degelo na inicialização é maior que 0°C, o
(menor ou igual a 10 produto começará o funcionamento normal e o primeiro degelo ocorre após
+ 18ºC + 18ºC + 12ºC + 12ºC
seg.) 6 horas de compressor ligado.
Nota: O contador de tempo de porta aberta é sempre zerado depois do
degelo. 2.6.7 Degelo ligado
Tabela2: Intervalo de operação e temperatura de desliga do Degelo. è Observações Iniciais
O funcionamento do degelo ocorre conforme a Tabela 3 a seguir: 1 O tempo de 5 minutos, no qual o compressor é ligado durante a inicialização,
é acumulado sobre o tempo de acúmulo de compressor.
Passos da operação do degelo passos da operação do degelo 2 O degelo é ativado apenas se a temperatura no sensor de degelo for menor
VERDADEIRO(1) (SAÍDA) FALSO(1) que -3°C.
PASSO DESCRIÇÃO CONDIÇÃO 3 Se o tempo para degelo for atingido e a temperatura no sensor de degelo
MOTO- (Próx. Pas-
COMP. RESIST. for maior que -3°C, o degelo (resistência ligada) não ocorrerá, mas terá 5
VENT. so)
minutos de tempo de pingamento (compressor e resistência desligados) e 60
Temp. Degelo
1 VAI PARA O PASSO 4 Passo 2 minutos de resfriamento forçado. Depois voltará ao funcionamento normal.
(2) ≥ -3°C
Pré-Resfria- 4 Se o tempo para degelo for atingido e o sensor de degelo estiver danificado
Temp. Degelo
mento (valor errado), o degelo é realizado mas a resistência é desligada por tempo
2 (2) < -3°C ou Ligado Ligado Desl. Passo 3
Tempo < 10min. (tempo de resistência com falha → 10 minutos) ao invés de temperatura.
Em seguida, serão realizados os 5 minutos do tempo de pingamento e os
Temp. Degelo
60 minutos de resfriamento forçado.
(2) < Desliga
3 Degelo Desl. Desl. Ligado Passo 4
Degelo (3) e è Degelo - Condição Normal
Tempo < 40min. Tempo de compressor ligado (determinado pela Tabela 2) + 10 min de pré-
4 Pingamento Tempo < 5min. Desl. Desl. Desl. Passo 5 resfriamento.
Resfriamento
5 Tempo < 60min. Ligado Ligado Desl. FIM
Forçado è Degelo - Condição Anormal
Tabela 3: Passos da operação do Degelo. 1 Degelo Forçado – Pull Down
24h de compressor ligado + 10 min de pré-resfriamento
11
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2 Degelo – Falha no sensor de degelo ou sensor do refrigerador è Falha no Sensor de Degelo

6h de compressor ligado + 10 min de pré-resfriamento Tempo de resistência com erro → 10 minutos
3 Degelo – Falha na comunicação è Falha no sensor do Refrigerador ou Falha na Comunicação
Tempo de compressor ligado (determinado pela Tabela 2) + 10 min de pré- 1 Sensor de degelo atingir a temperatura (conforme Tabela 2);
resfriamento 2 Tempo de proteção de resistência → 40 minutos.

2.6.8 Degelo desligado è Tempo de Pingamento

Depois do degelo (resistência ligada) ocorrem 5 minutos de compressor e
è Condição Normal motoventilador desligados.
1 Sensor de degelo atingir a temperatura (conforme Tabela 2);
2 Tempo de proteção de resistência → 40 minutos. è Resfriamento Forçado
Depois do pingamento ocorrem 60 minutos de compressor e motoventilador
è Degelo Forçado ligados antes de voltar à operação normal.
Sensor de degelo atingir a temperatura acima de +18ºC;

Fluxograma do Sistema de Degelo

12
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

Fluxograma do Degelo Forçado

Fluxograma de Falha do Sensor/Cominucação

13
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.7 ALARMES 2.7.3 Alarme erro de sensor

Se for detectado erro de sensor, os seguintes leds ficam piscando, conforme
2.7.1 Ordem de prioridade
tabela abaixo:
Se mais de um alarme for acionado, haverá uma ordem de prioridades
conforme Tabelas 4 e 5 abaixo: Sensor Refrigerador Degelo
Ordem de prioridade Tipo de alarme Alarme
Erro na comunicação – falha de
1 LED MAX
recepção da interface
2 Erro no Sensor Refrigerador LED MINI-MED
3 Erro no Sensor Degelo LED MED-MAX
Erro na comunicação – falha de
4 LED TRUBO Painel
recepção da placa de potência
Tabela 4: Ordem de prioridade do Alarme Painel.

Ordem de
Tipo de alarme Alarme
prioridade
1 Proteção de Tensão Sinal sonoro Contínuo
2 Porta Aberta após 2 minutos Sinal sonoro Alternado LED MIN-MED MED-MAX
3 Ícone temperatura refrigerador 1 Bipe Condições
Aberto Curto Aberto Curto
Tabela 5: Ordem de prioridade do sinal sonoro. do Sensor
Observação Abaixo -50ºC Acima +50ºC Abaixo 50ºC Acima +50ºC
2.7.2 Alarme proteção de tensão Tabela 6: Alarme Erro de Sensor
1 Quando o produto é energizado, se o produto é 127V e foi ligado em 220V Se durante a condição de erro do sensor, o sensor retornar ao funcionamento,
a proteção de tensão é ativada, o sinal sonoro irá apitar continuamente, o o produto voltará à condição normal de funcionamento.
compressor e motoventilador não serão ligados e o painel ficará apagado.
Se a porta for aberta a lâmpada queimará. 2.7.4 Alarme erro de comunicação
2 Se o produto é 220V e foi ligado em 127V, a placa funcionará normalmente, Quando o produto é ligado, se for detectado falha na comunicação, os
porém três situações podem ocorrer: seguintes leds ficam piscando, conforme tabela a seguir:
• A tensão não é suficiente para ligar o compressor e o motoventilador.
• O compressor e motoventilador podem ser ligados, mas o produto terá
baixo rendimento.
• Se a porta for aberta a lâmpada acende com baixa luminosidade.
F Nota: A proteção de tensão atua somente na condição 127VAC (com
jumper) e com a tensão da rede elétrica superior a 160VAC.
14
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

Falha na Recepção Placa de Potência Placa de Interface 2.8 FUNCIONAMENTO DO PAINEL QUANDO TURBO CONGELAMENTO
LED TURBO MAX E PULL DOWN FORÇADO ESTÃO DESLIGADOS
Durante a Condição Normal, enquanto as funções Turbo Congelamento e Pull
Down Forçado estão desligadas, o painel mostrará o led conforme o Ajuste
de Temperatura.

2.9 OPERAÇÃO DO PAINEL QUANDO O TURBO CONGELAMENTO É ACIONADO

Painel Quando a função Turbo Congelamento é acionada o painel mostra todos os
leds acesos.

2.10 OPERAÇÃO DO PAINEL QUANDO O PULL DOWN FORÇADO É ACIONADO

Quando a função Pull Down Forçado é acionada o painel mostra os leds
acesos conforme tabela abaixo:

Tabela 7: Alarme Erro de Comunicação Operação Operação Forçada Degelo Forçado Pingamento
Se durante a condição de erro de comunicação, a comunicação retornar ao
funcionamento, o produto voltará à condição normal de funcionamento.

2.7.5 Alarme de porta aberta

1 Durante os primeiros 5 minutos quando o produto está ligado o alarme soa
após 2 minutos que a porta do refrigerador for aberta.
Painel
2 Se a porta do Refrigerador for fechada, o alarme pára;
3 Após o tempo inicial (5 minutos), o alarme soa após 4 minutos de abertura
da porta do Refrigerador;
4 Turbo Congelamento, Seleção de Temperatura e a Função Pull Down Forçada
não são selecionados quando o Alarme de Porta Aberta está ativado.
F Nota: Não possui indicação de porta aberta no painel, apenas aviso sonoro.
Tabela 8: Painel Pull Down Forçado
2.7.6 Ícone de temperatura do refrigerador
1 Quando o ícone TEMPERATURA REFRIGERADOR é tocado durante a
operação normal, deve haver um sinal sonoro.
2 Durante a operação anormal do ícone, não deve haver sinal sonoro.

15
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.11 FUNÇÃO TURBO CONGELAMENTO 2.12 FUNÇÃO PULL DOWN FORÇADO

1 Durante a operação normal do painel se o ícone Temperatura Refrigerador A função Pull Down forçado habilita a seguinte sequência:
é tocado por 1 segundo, o sinal sonoro soa e o painel acende todos os leds
1o Operação Forçada
indicando que a função Turbo Congelamento foi selecionada.
2o Degelo Forçado
2 Após 10 segundos do painel indicar que a função Turbo Congelamento foi
selecionada é que a função é ativada (compressor e o motoventilador são 3o Pingamento Forçado
ligados). 4o Resfriamento Forçado
3 O compressor permanece ligado por 3 horas. 5o Retorno ao modo Normal
4 Após a função Turbo Congelamento finalizar o tempo de 3 horas, o
refrigerador volta a funcionar de acordo com o controle normal de
temperatura.
5 Se a função Turbo Congelamento está acionada, o tempo de compressor
ligado continua sendo acumulado.
6 Durante o Turbo Congelamento, o degelo deve funcionar normalmente.
7 Se a função Turbo Congelamento é selecionada durante o degelo, os leds
acendem imediatamente e após 10 segundos inicia a contagem (tempo
decrementado), mas a real função Turbo Congelamento (compressor ligado)
iniciará somente após a finalização do degelo.
8 Se a função Turbo Congelamento é selecionada durante o tempo de
proteção do compressor, o painel acende os leds instantaneamente e após
10 segundos inicia a contagem (tempo decrementado), mas a função Turbo
Congelamento (compressor ligado), ligará após a finalização do tempo de
Proteção do Compressor.
9 Após o início da contagem de tempo (após 10 segundos de função
selecionada) se o ícone Temperatura Refrigerador for tocado por 1 segundo
a função é desabilitada e o painel retorna à condição normal de operação.
10 Quando a função Turbo Congelamento é selecionada, nos 10 segundos
iniciais, se o ícone for tocado, o led do ícone acende e apaga. Após os 10
segundos o led não acende se o ícone for tocado.
11. Se a função Turbo Congelamento está em operação as outras funções
não podem ser selecionadas.

16
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.12.1 Operação Forçada

1 É ativada tocando o ícone TEMPERATURA REFRIGERADOR por 1 segundo
(colocar na função Turbo Congelamento) e, na sequência, tocar vinte vezes
o ícone TEMPERATURA REFRIGERADOR.
2 A função só será ativada se os vinte toques forem realizados nos 10 segundos
iniciais da função Turbo Congelamento ter sido selecionada. Após este tempo
não é possível entrar em Pull Down forçado
3 Durante os toques o led do ícone acende e apaga (para facilitar a contagem).
4 Quando a Operação Forçada é ativada os leds MIN e MIN-MED acendem,
e soa um bip.
5 Quando a Operação Forçada é ativada, o compressor é ligado imediatamente
(se estiver sendo executado um degelo, o mesmo deve ser interrompido).
6 Se a Operação Forçada for ativada durante a execução da função de Proteção
de Compressor, o compressor irá ligar após os 5 minutos de proteção.
7 O Compressor e o motoventilador funcionam durante 24 horas.
8 A Operação Forçada é finalizada após 24 horas de compressor ligado, ou
até que seja alterado para o próximo modo (Degelo Forçado).
9 Quando a Operação Forçada é ativada, o tempo de compressor acumulado é
apagado. Só depois de concluída a função Pull Down Forçado ou a Operação
Forçada é parada, os tempos de compressor ligado são acumulados e
contados novamente.
10 Se a Operação Forçada é alterado para o próximo modo, o painel acenderá
os leds correspondentes para o modo.
11 O Degelo Forçado é realizado após a Operação Forçada.
12 Turbo Congelamento e Seleção de Temperatura não podem ser selecionados
durante a Operação Forçada.
13. O alarme de Porta Aberta continua ativado.
14. Se o ícone TEMPERATURA REFRIGERADOR for tocado quando a
Operação Forçada tiver em andamento, a Operação Forçada é desligada
e o Degelo Forçado (resistência liga) inicia.

17
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.12.2 Degelo Forçado

1 No Degelo Forçado, o compressor e o motoventilador são desligados e a
resistência é ligada.
2 Se a Operação Forçada terminou, o Degelo Forçado inicia.
3 Quando o Degelo Forçado é ativado os leds MIN e MIN-MED são apagados
e os leds MED e MED-MAX são acesos, e soa um bipe.
4 Se o Degelo Forçado terminou passa para o próximo modo. A resistência
é desligada.
• Se o sensor de degelo atingir a temperatura de desliga (+18ºC).
• Se o sensor de degelo não atingir a temperatura de desliga, a resistência
é desligada por tempo (tempo de proteção da resistência → 40 minutos).
5. O alarme de Porta Aberta continua habilitado.
6. Turbo Congelamento e Seleção de Temperatura não podem ser
selecionados durante o Degelo Forçado.
7. Se o ícone TEMPERATURA REFRIGERADOR for tocado quando o
Degelo Forçado está sendo executado, o Degelo Forçado é desligado e o
Pingamento é iniciado.

2.12.3 Pingamento
1 No Pingamento Forçado, o compressor, o motoventilador e a resistência
permanecem desligados por 5 minutos.
2 Se o Degelo Forçado terminou, inicia o Pingamento Forçado.
3 Quando o Pingamento Forçado é ativado os leds MED e MED-MAX são
apagados e os leds MAX e TURBO são acesos, e soa um bipe.
4 Após o tempo de pingamento (5 minutos), inicia o resfriamento forçado.
5 O alarme de Porta Aberta continua habilitado.
6 Turbo Congelamento e Seleção de Temperatura não podem ser
selecionados durante o pingamento Forçado.
7 Se o ícone TEMPERATURA REFRIGERADOR for tocado quando o
Pingamento Forçado está sendo executado, o Pingamento Forçado é
desligado. Significa que a Função de Pull Down Forçado é finalizada e o
produto retorna ao Modo Normal.

18
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.13 OPERAÇÃO DE FALHA DO SENSOR DO REFRIGERADOR

1 Após a inicialização, se o sensor do refrigerador falhar (curto-circuito /
aberto), o painel piscará o led MIN-MED;
2 O compressor e o motoventilador operarão repetidamente, 35 minutos
desligado e 25 minutos ligado;
3 Durante esta operação de falha o compressor continua acumulando o
tempo de compressor ligado;
4 O degelo é realizado a cada 6 horas de compressor ligado;
5 Se o tempo para degelo for atingido e:
• A temperatura no sensor de degelo estiver acima de -3°C, o degelo
não será realizado (resistência não liga). O produto realiza o tempo
de pingamento e o resfriamento forçado e retorna à rotina de falha de
sensor, operando 25 minutos ligado e 35 minutos desligado;
• A temperatura no sensor de degelo não atingir a temperatura de final de
degelo (conforme Tabela 2) a resistência é desligada por tempo (tempo
de proteção da resistência → 40 minutos.
6. Se o sensor do refrigerador voltar ao normal (sem falhas), o produto
retornará ao modo normal de operação.
7. Se durante a falha do sensor do refrigerador o sensor de degelo apresentar
falha (curto-circuito / aberto), o produto indicará somente a falha no sensor
2.12.4 Resfriamento Forçado de refrigerador no painel e assume a rotina de falha no sensor do refrigerador
1 No Resfriamento Forçado, a resistência permanece desligada e o para ciclagem de compressor (35 min desligado e 25 ligado) e a rotina de falha
compressor e o motoventilador permanecem ligados por 1 hora. de no sensor do degelo para efetuar o degelo (10 min de resistência ligada).
2 Quando o Resfriamento Forçado é ativado não há indicação no painel.
Componente Operação
3 Após o tempo de resfriamento forçado (1 hora), a Função de Pull Down
Compressor/ 35 minutos desligado
Forçado é finalizada e o produto passa a funcionar de acordo com o controle
normal de temperatura, mantendo a posição selecionada antes da entrada motoventilador 25 minutos desligado
no Pull Down Forçado. Liga após 6 horas de compressor ligado
4 O alarme de Porta Aberta continua habilitado. Resistência de Degelo Desliga ao atingir a temperatura conforme Tabela 2
Ou desliga 40 minutos após ter ligado
Tabela 9: Operação de Falha do Sensor do Refrigerador

19
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.14 OPERAÇÃO DE FALHA DO SENSOR DE DEGELO
1 Após a inicialização, se for detectada falha no sensor do degelo (curto-circuito/
aberto), o painel piscará o led MED-MAX;
2 O produto funcionará na posição média, independente da posição selecionada
antes da detecção da falha;
3 O compressor continua acumulando o tempo de compressor ligado;
4 O degelo é realizado a cada 6 horas de compressor ligado;
5 Se o tempo para efetuar o degelo for atingido a resistência é ligada, sendo a
mesma desliga por tempo (tempo resistência com erro → 10 minutos);
6 Após finalizado o tempo de degelo o produto faz os 5 minutos de pingamento
e 60 minutos de resfriamento forçado e retorna ao funcionamento de ciclagem
na posição média;
7 Se o sensor de degelo voltar ao normal (sem falhas), o produto retornará ao
modo normal de operação.
8 Se durante a falha do sensor do degelo o sensor do refrigerador apresentar
falha (curto-circuito / aberto), o produto indicará somente a falha no sensor
de refrigerador no painel e assume a rotina de falha no sensor do refrigerador
para ciclagem de compressor (35 min desligado e 25 ligado) e a rotina de falha
de no sensor do degelo para efetuar o degelo (10 min de resistencia ligada).
2.15 OPERAÇÃO DE FALHA NA RECEPÇÃO DA PLACA DE INTERFACE
1 Após a inicialização, se for detectada falha recepção da placa de interface
(fiação interrompida, falha de hardware, etc.) o painel piscará o led MAX.
2 O produto funcionará na posição média, independente da posição selecionada
antes da detecção da falha.
3 O compressor continua acumulando o tempo de compressor ligado.
4 O degelo é realizado de acordo com a Tabela 2.
5 Se o tempo para efetuar o degelo for atingido:
• A temperatura no sensor de degelo estiver acima de -3°C, o degelo não será
realizado (resistência não liga). O produto realiza o tempo de pingamento
e retorna à rotina de falha na recepção da placa de potência, operando na
posição média.
• A temperatura no sensor de degelo não atingir a temperatura de final de
degelo (conforme Tabela 2) a resistência é desligada por tempo (tempo de
proteção da resistência → 40 minutos.
6 Após finalizado o tempo de degelo o produto faz os 5 minutos de pingamento
e 60 minutos de resfriamento forçado e retorna ao funcionamento de ciclagem
na posição média.
Componente Operação

Componente Operação Compressor/ Temperatura de liga (posição média)

Temperatura de liga (posição média)
Compressor/ motoventilador
Temperatura de desliga (posição média)
Liga após 6 horas de compressor ligado
Resistência de Degelo
Desliga 10 minutos após ter ligado
Tabela 10: Operação de Falha do Sensor de Degelo
motoventilador Temperatura de desliga (posição média)
Liga de acordo com Tabela 2
Resistência de Degelo Desliga ao atingir a temperatura conforme Tabela 2
Ou desliga 40 minutos após ter ligado
Tabela 11: Operação de Falha na Recepção da Placa de Interface
7 Se a comunicação voltar ao normal (sem falhas), o produto retornará ao
modo normal de operação.

20
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 2. Características Gerais

2.16 OPERAÇÃO DE FALHA NA RECEPÇÃO DA PLACA DE POTÊNCIA
1 Após a inicialização, se for detectada falha recepção da placa de potência
(fiação interrompida, falha de hardware, etc.) o painel piscará o led TURBO.
2 O produto funcionará na posição média, independente da posição
selecionada antes da detecção da falha.
3 O compressor continua acumulando o tempo de compressor ligado.
4 O degelo é realizado de acordo com a tabela 2.
5 Se o tempo para efetuar o degelo for atingido:
• A temperatura no sensor de degelo estiver acima de -3°C, o degelo não será
realizado (resistência não liga). O produto realiza o tempo de pingamento
e retorna à rotina de falha na recepção da placa de potência, operando na
posição média.
• A temperatura no sensor de degelo não atingir a temperatura de final de
degelo (conforme Tabela 2) a resistência é desligada por tempo (tempo
de proteção da resistência → 40 minutos.
6 Após finalizado o tempo de degelo o produto faz os 5 minutos de pingamento
e 60 minutos de resfriamento forçado e retorna ao funcionamento de
ciclagem na posição média.
7 Se a comunicação voltar ao normal (sem falhas), o produto retornará ao
modo normal de operação.
8 Se durante a falha na recepção da placa de potencia:
• Se o sensor do degelo apresentar falha (curto-circuito / aberto), o produto
indicará somente esta falha no painel e assume a rotina de falha no
sensor de degelo.
• Se o sensor do refrigerador apresentar falha (curto-circuito / aberto), o
produto indicará somente esta falha no painel e assume a rotina de falha
no sensor do refrigerador.
• Se ambos os sensores apresentarem falha (curto-circuito / aberto), o produto
indicará somente a falha no sensor de refrigerador no painel e assume a
rotina de falha no sensor do refrigerador para ciclagem de compressor (35
min desligado e 25 ligado) e a rotina de falha de no sensor do degelo para
efetuar o degelo (10 min de resistência ligada).

Componente Operação
Compressor/ Temperatura de liga (posição média)
motoventilador Temperatura de desliga (posição média)
Liga de acordo com Tabela 2
Resistência de Degelo Desliga ao atingir a temperatura conforme Tabela 2
Ou desliga 40 minutos após ter ligado
Tabela 12: Operação de Falha da Recepção da Placa de Potência

21
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 3. Instalação

3.1 RETIRADA DA BASE DA EMBALAGEM
São necessárias duas pessoas para a retirada da base
da embalagem.
Incline cuidadosamente o refrigerador para um dos lados
e quebre esse lado da base para removê-la.
Incline novamente o refrigerador para o outro lado e retire
o restante da base.
Retire o calço do compressor que está na parte traseira do refrigerador e
todas as espumas e fitas adesivas das prateleiras e/ou gavetas.
Depois de nivelar o refrigerador, gire o pé estabilizador até tocar o chão.
A função deste é estabilizar o produto quando a porta está carregada e aberta.
Sempre que movimentar o refrigerador, será necessário repetir o processo
de nivelamento.
O nivelamento é importante, pois evita movimentos de balanço, vibração e
problemas com o refrigerador.
Oriente o Consumidor a não utilizar pés diferentes dos originais.
3.4 INSTALAÇÃO ELÉTRICA

3.2 LOCAL DE INSTALAÇÃO ATENÇÃO

Respeite as distâncias mínimas entre o refrigerador e
as paredes:
em cima: 15 cm / dos lados: 10 cm / atrás: 15 cm.
Não instale o refrigerador ao ar livre ou sob a incidência
direta de raios solares.
Evite a proximidade do refrigerador com produtos
químicos ou fontes de calor (fogões, fornos, etc.), e locais
com frequente manuseio de água (tanque, pia).
Antes de ligar o seu refrigerador, verifique se a tensão (voltagem)
da tomada onde será ligado é igual à indicada na etiqueta locali-
zada próxima ao plugue (no cabo de alimentação elétrico), ou na
etiqueta de identificação do Refrigerador.
Ligue seu refrigerador a uma tomada exclusiva, não utilize exten-
sões ou conectores tipo T (benjamim). Esse tipo de ligação pode
provocar sobrecarga na rede elétrica, prejudicando o funcionamen-
to do seu refrigerador e resultando em acidentes.
Tenha cuidado para que o refrigerador não fique apoiado sobre o
cabo elétrico.

Os fios da tomada onde será ligado o seu refrigerador devem ser de cobre e
ter seção mínima de 2,5 mm², conforme NBR5410.
Por segurança, oriente ao Consumidor que solicite a um eletricista de
confiança que verifique a condição da rede elétrica do local de instalação
do Refrigerador, e para maiores informações, consultar a norma NBR5410
(Instalações elétricas para baixa tensão).
Verifique se a variação máxima admissível da tensão no local de instalação
3.3 NIVELAMENTO está conforme tabela abaixo. Caso a tensão no local de instalação esteja fora
destes limites, adapte um regulador de tensão (estabilizador) não inferior a
Feche as portas do refrigerador. 2000 watts.
Gire os pés niveladores até que todos estejam
firmemente apoiados no chão. Se necessário, incline
o refrigerador cuidadosamente durante o nivelamento.
Evite que o refrigerador fique inclinado para um dos
lados ou para frente.
22 A única inclinação permitida é para trás, para facilitar
o fechamento das portas.

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
3. Instalação 4. Especificações Técnicas

Estes produtos estão em conformidade com os níveis de tensão 4.1 ESPECIFICAÇÕES DE COMPONENTES
estabelecidos na resolução de número 505, de 26 de novembro de 2001
da ANEEL (Agência Nacional de Energia Elétrica). Modelo DF42/DW42X
Informamos que o plugue do cabo de alimentação deste eletrodoméstico Tensão 127 220
respeita o novo padrão estabelecido pela norma NBR 14136, da Associação Tecumseh TSB 1374 YCS TSB 1374 YMS
Brasileira de Normas Técnicas – ABNT, e pela Portaria nº 02/2007, do
Tipo Partida Relê PTC
Conmetro. Assim, caso a tomada da residência ainda se encontre no padrão

CICLO REFRIGERAÇÃO
antigo, oriente ao Consumidor que providencie a substituição e adequação Compressor Tipo Óleo POE ISO10
da mesma ao novo padrão NBR14136, com um eletricista de confiança.
Resistência auxiliar 3,89 16,32
Os benefícios do novo padrão de tomada são:
Resistência principal 4,16 15,52
• Maior segurança contra risco de choque elétrico no momento da conexão
do plugue na tomada; Evaporador Tubo Aleta
• Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de Condensador Externo
mau contato elétrico;
Filtro Secador (para reposição) Molecular Sieve (XH9 - 19g)
• Diminuição das perdas de energia.
Lembramos, ainda, que para aproveitar o avanço e a segurança da nova Tubo cobre diâmetro externo
Tubo Capilar
padronização, é necessário o aterramento da tomada, conforme a norma de 0,75 mm x 2490 mm
instalações elétricas NBR5410 da ABNT. Sensor temperatura (resistência
10KΩ ± 2% a 25ºC
ôhmica)

COMPONENTES ELÉTRICOS
Em caso de dúvidas, oriente ao Consumidor que consulte um profissional
da área. Fusível Capacidade AC 250V / 10A
Térmico Temp. Operação 72ºC ± 4ºC
3.5 FIO TERRA Protetor Temp. Fechamento 61 61
Por segurança, o fio terra (fio verde ou amarelo e verde), localizado na parte Térmico
traseira do refrigerador, deve ser ligado a um terra eficiente e não pode ser Compressor Temp. Abertura 140 120
ligado diretamente à rede elétrica ou à tubulações de água, gás, eletricidade,
Motoventilador Evaporador 8W 8W
telefone, pára-raios, etc, evitando possíveis descargas elétricas. Oriente ao
Consumidor que solicite a um eletricista de confiança que instale o fio terra 280W / 280W /
Resistência de Degelo
adequadamente de acordo com NBR5410. 49~56,4Ω 156,7~180,3 Ω
Se o produto estiver equipado com plugue de 3 pinos, ele não vai possuir o Potência Lâmpada 15W 15W
fio terra (verde e amarelo). O pino de aterramento do cabo de alimentação Interruptor Porta 250V / 2,5A 250V / 2,5A
não pode ser cortado.

23
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 4. Especificações Técnicas

4.2 ESPECIFICAÇÕES DOS PRODUTOS

Modelo DF42 DW42X
Código Comercial 02305FBA106 02305FBA206 02306FBA189 02306FBA289
924261055 924261056 924261057 924261058
PNC
924261393 924261394 924261396 924261397
Tensão (V) 127 220 127 220
Frequência (Hz) 60 60 60 60
Faixa de tensão (V) 103 - 135 198 - 242 103 - 135 198 - 242
Potência (W) 119 113 119 113
Corrente (A) 1,13 0,53 1,13 0,53
Potência de degelo (W) 200 200 200 200
Pressão de Alta (psig/kPa) 195/1446 192/1424 195/1446 192/1424
Pressão de Baixa (psig/kPa) -1,05/94 -0,47/98 -1,05/94 -0,47/98
Consumo (kWh/mês) 51 51 51 51
Capacidade de congelamento
7,0 7,0 7,0 7,0
(kg/24h)
Capacidade Congelador 94 94 94 94
nominal Refrigerador 288 288 286 286
(litros) Total 382 382 380 380
Altura 1785 1785 1785 1785
Dimensões
Largura 600 600 600 600
(mm)
Profundidade 760 760 760 760
Peso líquido (kg) 66 ± 2 66 ± 2 67 ± 2 67 ± 2
Gás refrigerante R134a R134a R134a R134a
Carga de gás (g) 90 ± 5 90 ± 5 90 ± 5 90 ± 5
Cor Branco Branco Inox Inox
Lâmpada interna 1 lâmpada de 15W no refrigerador 1 lâmpada de 15W no refrigerador
Peças/
Pé estabilizador 1 pé estabilizador na dobradiça inferior 1 pé estabilizador na dobradiça inferior
24 Acessórios
Nivelamento 4 pés niveladores 4 pés niveladores

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 5. Diagramas

5.1 DIAGRAMA ELÉTRICO

25
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 5. Diagramas

5.2 DIAGRAMA ESQUEMÁTICO DA CIRCULAÇÃO DO FLUIDO REFRIGERANTE
Compressor - Serpentina de Evaporação - Condensador - Tubo Desumidificador
- Filtro Secador - Capilar - Evaporador - Acumulador de Sucção - Linha de
Sucção - Compressor
5.3 DIAGRAMA ESQUEMÁTICO DO FLUXO DE AR FRIO
O ar frio gerado no evaporador é forçado para o compartimento do freezer e para o
compartimento do refrigerador pelo motoventilador.
No compartimento do freezer o ar frio é distribuído pelo top flow para as prateleiras
e os alimentos são congelados pelo fluxo de ar frio.
No compartimento refrigerador, o fluxo de ar frio proveniente do evaporador é
conduzido pelo top flow do freezer, passando pelo damper manual que irá controlar
a quantidade (vazão) de ar frio que será desviada para resfriar o compartimento
refrigerador. O damper manual possui três regulagens:
• Refrigerador máximo: a maior parte da vazão do ar é desviada para o refrigerador,
implicando em maior velocidade de resfriamento no compartimento refrigerador.
• Normal: aproximadamente metade da vazão do ar é desviada para o refrigerador
• Freezer Máximo: uma pequena parte da vazão do ar é desviada para o refrigerador,
implicando numa menor velocidade de resfriamento neste compartimento.
Após passar pelo damper manual, o fluxo de ar frio é conduzido através de uma
passagem na divisão intermediária entre os compartimentos freezer e refrigerador e
entra no duto do top flow do refrigerador, que faz a distribuição do ar uniformemente
por este compartimento. Depois de resfriar o compartimento refrigerador, o ar
retorna pela parte traseira do top flow do refrigerador, que o conduz através de outra
passagem na divisão intermediária entre os compartimentos freezer e refrigerador
até o evaporador do freezer.

26
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

6.1 FERRAMENTAS NECESSÁRIAS 5° Retire o parafuso Phillips que fixa o suporte superior do puxador (Figura 5)
• Chave canhão 5/16” e retire o acabamento da porta.
• Chave de fenda 6° Retire o parafuso Phillips que fixa a o painel de controle (Figura 6).
• Chave Phillips
• Chave Torx T25
• Luvas de proteção
• Pulseira eletrostática

6.2 RETIRADA DOS PUXADORES, GAXETAS E PAINEL DE CONTROLE

1° Retire o parafuso Phillips que fixa o puxador ao suporte inferior (Figura 1).
2° Desencaixe o puxador do suporte inferior (Figura 2).

Figura 5 Figura 6
7° Desencaixe o painel de controle da porta do freezer soltando as travas de
fixação (Figura 7).
8° Solte o conector da placa de interface (Figura 8).

Figura 1 Figura 2
3° Empurre o puxador para desencaixálo do suporte inferior (Figura 3).
4° As gaxetas são encaixadas nas portas. Para removê-las, basta desencaixá-
las (Figura 4).

Figura 7 Figura 8

6.3 RETIRADA DA PORTA DO FREEZER

1° Com uma chave Torx T25, retire o para fuso que fixa a capa da dobradiça
superior (Figura 9).
2° Retire a dobradiça e solte o conector da rede interface/potência (Figura 10).

Figura 3
Figura 4
27
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

2° Retire a dobradiça intermediária desencaixando-a da porta do refrigerador.

Tenha cuidado para não esquecer do calço da dobradiça durante a
montagem (Figura 14).
3° Levante a porta do refrigerador para desencaixá-la da dobradiça inferior.

Figura 9 Figura 10
3° Com a chave Torx T25, retire os 2 parafusos que fixam a dobradiça superior
(Figura 11).
4° Retire a porta do freezer (Figura 12).
Figura 13 Figura 14

6.5 RETIRADA DOS COMPONENTES DO FREEZER

1° Retire a tampa basculante, desencaixando-a (Figura 15).
2° Retire as formas de gelo e a prateleira retrátil do freezer (Figura 16).

Figura 11 Figura 12

6.4 RETIRADA DA PORTA DO REFRIGERADOR

1° Usando uma chave Torx T25, retire os dois parafusos que fixam a dobradiça Figura 15 Figura 16
intermediária ao gabinete (Figura 13).
3° Usando uma chave de fenda, retire os dois tapa-furos da tampa do
ATENÇÃO evaporador (Figura 17).
4° Com uma chave Phillips, retire os dois parafusos que fixam a tampa do
Segure a porta firmemente enquanto estiver retirando a dobradiça intermediária. evaporador (Figura 18).

28
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

8° Retire o parafuso Phillips que fixa a tampa do motoventilador (Figura 23) e,

com uma chave de fenda, solte a tampa desencaixando-a da trava (Figura 24).

Figura 17 Figura 18
5° Puxe a tampa do evaporador (Figura 19) e solte o conector da rede do
motoventilador (Figura 20). Figura 23 Figura 24
9° Desencaixe o motoventilador do suporte (Figura 25) e retire a tampa do
motoventilador (Figura 26).

Figura 19 Figura 20
6° Retire os 3 parafusos Phillips que fixam o suporte do motoventilador
(Figura 21). Figura 25 Figura 26
7° Retire a hélice do motoventilador (Figura 22). 10° Retire as duas arruelas que fixam a tampa traseira à tampa frontal do
evaporador (Figura 27) e retire a tampa traseira (Figura 28).

Figura 21 Figura 22
29
Figura 27 Figura 28

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

11° Solte a abraçadeira que fixa o sensor no evaporador (Figura 29). 14° Faça a substituição do fusível: fixe o novo fusível com a abraçadeira e
12° Retire os 2 parafusos Phillips que fixam o evaporador à caixa interna una os fios com a emenda (Figuras 34, 35, 36, 37 e 38).
(Figura 30).

Figura 29 Figura 30 Figura 34 Figura 35

13° Retire o fusível térmico cortando os fios com um alicate (Figuras 31, 32 e 33).

Figura 36 Figura 37
Figura 31 Figura 32

30 Figura 33
Figura 38

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

15° Para a substituição do sensor de 3° Retire a lente da lâmpada (Figura 43) e a lâmpada (Figura 44).
temperatura corte o fio e proceda
da mesma forma com a emenda.
16° Solte o conector da resistência,
corte os tubos e retire o evaporador
(Figura 39).

Figura 39

IMPORTANTE
Figura 43 Figura 44
Para substituir o evaporador, siga os procedimentos descritos no Manual de 4° Retire os dois parafusos Phillips que fixam a multiflow do refrigerador à
Procedimentos de Reoperação publicado no Sales Force. caixa interna (Figuras 45 e 46).

6.6 RETIRADA DOS COMPONENTES DO REFRIGERADOR

1° Retire a tampa basculante (Figura 40) e a prateleira do compartimento chill
(Figura 41).

Figura 45 Figura 46
5° Solte o conector da rede sensor (Figura 47) e retire o conjunto multiflow.
6° Retire o duto de ar (Figura 48)

Figura 40 Figura 41

2° Retire os trilhos do compartimento

chill desencaixando-os (Figura 42).

Figura 42 Figura 47 Figura 48

31
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

7° Desencaixe o sensor do multiflow e solte os terminais do soquete da

lâmpada (Figura 49).
8° Retire a trava do soquete da lâmpada (Figura 50).

Figura 53 Figura 54

6.8 RETIRADA DA PLACA ELETRÔNICA

Figura 49 Figura 50 1° Com uma chave canhão 5/16”, retire o parafuso que fixa a caixa de controle
(Figura 55).
9° Retire o soquete (Figura 51) e o espelho da lâmpada (Figura 52).
2° Retire a caixa, solte todos os conectores da placa eletrônica e as travas que
fixa a placa à caixa de controle (Figura 56).

Figura 51 Figura 52
Figura 55 Figura 56
6.7 RETIRADA DO INTERRUPTOR
1° Use uma chave de fenda para soltar o interrutor (Figura 53). ATENÇÃO
2° Retire o interuptor e solte os terminais de ligação (Figura 54).
SEMPRE use a pulseira eletrostática ao manusear a placa eletrônica. Os capaci-
tores armazenam aproximadamente 300V; por isso, para evitar choque elétrico,
aguarde cerca de 1 minuto antes de tocar na placa.
O PRODUTO NÃO PODE ESTAR ENERGIZADO!

32
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

6.9 RETIRADA DA TAMPA SIFÃO 5° Retire os 2 parafusos Phillips que fixam as presilhas da rede elétrica do
compressor (Figura 62).
A tampa sifão está localizada na parte
traseira do gabinete. Para retirar basta 6° Com uma chave de fenda, solte a trava de fixação da caixa de ligação
desencaixá-la (Figura 57). (Figura 63).

Figura 57

6.10 RETIRADA DOS COMPONENTES DO COMPRESSOR

1° Retire os 2 parafusos Phillips que fixam a calha coletora (Figura 58).
2° Retire a calha coletora (Figura 59).
Figura 62 Figura 63

7° Solte os terminais do relê e do protetor térmico e retire-os (Figura 64).

8° Com uma chave combinada 10mm, retire a porca de fixação do capacitor
(Figura 65).

Figura 58 Figura 59
3° Usando um alicate, gire o pino de fixação do compressor (Figura 60).
4° Gire a lingueta de fixação do compressor para retirá-la (Figura 61).

Figura 64 Figura 65

IMPORTANTE
Para substituir o compressor, siga os procedimentos descritos no Manual de
Procedimentos de Reoperação publicado no Sales Force.

Figura 60 Figura 61 33
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 6. Desmontagem

6.12 RETIRADA DA DOBRADIÇA INFERIOR E PÉS NIVELADORES 6.13 RETIRADA DO ACIONADOR E DO RESERVATÓRIO DE ÁGUA
1° Com uma chave canhão 5/16”, retire os 3 parafusos que fixam o avental (DW42X)
(Figura 66). 1° Retire o parafuso Phillips que fixa o puxador ao suporte superior (Figura 69).
2° Retire o pé estabilizador e o pé nivelador, desrosqueando-os (Figura 67). 2° Desencaixe o puxador do suporte superior (Figura 70).

Figura 66 Figura 67 Figura 69 Figura 70

3° Com uma chave canhão 5/16”, retire os 2 parafusos que fixam a dobradiça 3° Empurre o puxador para desencaixálo do suporte inferior (Figura 71).
inferior ao gabinete (Figura 68). 4° Retire o suporte superior, desencaixando-o (Figura 72).

Figura 68 Figura 72

Figura 71
5° Desencaixe o acabamento da porta do refrigerador (Figura 73).
6° Retire o conjunto botão do acionador (Figura 74).

34
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
6. Desmontagem 7. Procedimentos de Teste

7.1 MATRIZ DE DIAGNÓSTICO DE FALHAS

Figura 73 Figura 74
7° Retire a prateleira pequena do reservatório de água (Figura 75).
8° Retire o frame do reservatório (Figura 76).

Figura 75 Figura 76
9° Retire o reservatório (Figuras 77 e 78).

Figura 77 Figura 78
35
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 7. Procedimentos de Teste

7.2 TESTES: PROCEDIMENTO CONFORME MATRIZ DE FALHAS 7.3 FOTOS: TESTE DE COMPONENTES
TESTE 1 Com o multímetro na escala correta, meça nos pontos a serem testados.
Com o auxilio de um multímetro na escala CORRETA, meça a tensão nos
pontos. Se não houver tensão correta, verifique a solução conforme a matriz
de diagnóstico de falhas.

TESTE 2
Com o auxilio de um multímetro na escala continuidade (BIP), meça a conti-
nuidade do componente.

TESTE 3
Verifique se a tensão está dentro dos limites da tabela da página 22. Se não
estiver, oriente o Consumidor a entrar em contato com a companhia de energia
elétrica ou a utilizar um estabilizador adequado. Foto 1

F NOTA: Meça a tensão da tomada com carga e sem carga. 7.3.1 Cabo de alimentação (tensão/continuidade)
Meça entre os fios azul e marrom do conector CN4
TESTE 4
Com o auxilio de um multímetro na escala Ω, meça a resistência ôhmica do
componente e confirme valor conforme a tabela de componentes da página 39.
F NOTA: O componente deve estar desconectado do circuito.
TESTE 5
Se os testes anteriores forem seguidos a placa de potência já está testada.
Todos os componentes são acionados pela placa.
Se não haver acionamento dos componentes, substitua a placa de potência.

Foto 2

36
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 7. Procedimentos de Teste

7.3.2 Placa de interface (tensão VDC) 7.3.4 Compressor/motoventilador (tensão)

Meça entre os fios preto e vermelho do conector CN2. Meça entre os fios preto e azul do conector CN1.
O resultado deve ser 5Vcc. F NOTA: O compressor e o motoventilador estão ligados em paralelo.

Foto 3

7.3.3 Sensores de temperatura/degelo (resistência/tensão)

Para a tensão VDC, meça entre os fios preto, cinza e azul do conector CN2. Foto 5
Para a resistência ôhmica, meça entre os fios vermelho, cinza e azul do
conector CN2. 7.3.5 Resistência de degelo (resistência ôhmica)
Meça entre os fios vermelho e azul do conector CN1.

Foto 4

Foto 6
37
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 7. Procedimentos de Teste

7.3.6 Motoventilador (resistência/tensão) 7.3.9 Placa eletrônica

Foto 7

7.3.7 Interruptor da porta (continuidade - bip)

Foto 10

7.3.10 Termofusível (continuidade)

Foto 8

7.3.8 Tensão para a lâmpada (tensão VCA)

Meça entre os fios marrom e branco do conector CN1.
F NOTA: Para que haja tensão nestes pontos, certifique-se de que o
interruptor da porta está acionado.

Foto 11

38 Foto 9

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 7. Procedimentos de Teste

7.4 SOLUÇÃO: PROCEDIMENTOS CONFORME MATRIZ DE FALHAS 7.5 TABELA DE MEDIÇÃO DOS COMPONENTES

1 Com o auxilio do multímetro na escala tensão alternada (ACV), meça a Componente 127V / 60HZ 220V / 60HZ
tensão da tomada. Se não houver tensão verifique o disjuntor. Se estiver Placa de interface Tensão 5 VCC
ok, oriente o Consumidor a chamar um eletricista de sua confiança.
Cabo de
Continuidade (bip)
2 Se a tensão estiver abaixo dos limites (± 10% da tensão nominal), oriente alimentação
o Consumidor a entrar em contato com a companhia de energia elétrica Rede elétrica Continuidade (bip)
ou a usar de um estabilizador adequado.
Protetor térmico Continuidade (bip)
IMPORTANTE
Interruptores Continuidade (bip)
Meça a tensão da tomada com carga e sem carga.
Sensores de
Confirmar tensão e resistência conforme tabela da
3 Meça a continuidade e confira conforme a tabela do item 7.5. Se não estiver temperatura e
página 40
conforme, substitua o componente correspondente. degelo
Compressor Tensão 127 VCA Tensão 220 VCA
4 Com o auxilio do multímetro na escala tensão alternada (ACV), meça no
ponto de alimentação do componente: se houver tensão nominal, verifique Motoventilador Aprox. 102Ω Aprox. 349 Ω
o componente.
Resistência de
Aprox. 68 Ω Aprox. 235 Ω
5 Com o auxilio do multímetro na escala de resistência (Ω) e com a rede degelo
elétrica desconectada, meça nos pontos do componente. Verifique o valor Interruptor da
Continuidade (bip)
e confirme conforme a tabela de componentes. Se o valor não estiver lâmpada
correto, substitua o componente.
Termofusível Continuidade (bip)
6 Se foram verificados todos os componentes, substitua a placa de potência.
F NOTA: Os valores apresentados na tabela acima podem ter uma
7 Com o auxilio de um multímetro na escala tensão contínua (DCV), meça no
variação de ±10%.
ponto de alimentação do componente: se houver tensão nominal, substitua
o componente.

8 Com o auxilio do multímetro na escala de resistência (Ω) e com a rede

elétrica desconectada, meça nos pontos do componente. Verifique o valor
e confirme conforme a tabela de componentes. Se o valor não estiver cor-
reto, verifique o termofusível e a rede elétrica. Se não estiver conforme,
substitua o componente.

39
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 40
Temp. R Mín R Máx V Máx V Mín Temp. R Mín R Máx V Máx V Mín
(ºC.) (kOhms) (kOhms) (Volts) (Volts) (ºC.) (kOhms) (kOhms) (Volts) (Volts)
-40 329,28 342,72 0,31 0,30 -8 47,35 49,97 1,59 1,53
-39 281,06 292,53 0,36 0,35 -7 45,01 47,49 1,64 1,58
-38 264,79 275,60 0,38 0,37 -6 42,81 45,15 1,70 1,64
-37 249,45 259,63 0,41 0,39 -5 41,20 43,45 1,74 1,68
-36 234,97 244,56 0,43 0,41 -4 38,79 40,89 1,81 1,75
-35 234,93 247,55 0,43 0,41 -3 36,95 38,94 1,87 1,80
-34 206,00 216,98 0,48 0,46 -2 35,22 37,11 1,92 1,86
-33 194,09 206,67 0,51 0,48 -1 33,59 35,38 1,98 1,92
-32 182,86 194,63 0,54 0,51 0 31,80 33,50 2,04 1,98
7. Procedimentos de Teste

-31 172,30 183,30 0,57 0,54 1 30,59 32,20 2,09 2,03

-30 171,60 182,40 0,57 0,54 2 29,21 30,74 2,15 2,09
-29 153,01 162,63 0,63 0,60 3 27,91 29,36 2,20 2,14
-28 144,21 153,22 0,66 0,63 4 26,68 28,06 2,26 2,20
-27 135,95 144,38 0,70 0,66 5 24,76 26,03 2,35 2,29
-26 128,18 136,08 0,73 0,70 6 24,41 25,65 2,37 2,31
-25 126,55 134,25 0,74 0,70 7 23,36 24,55 2,43 2,36
-24 114,03 120,96 0,81 0,77 8 22,37 23,50 2,48 2,42
-23 107,59 114,10 0,85 0,81 9 21,43 22,50 2,53 2,47
-22 101,55 107,65 0,89 0,85 10 20,54 21,55 2,59 2,53
-21 95,89 101,61 0,93 0,89 11 19,69 20,67 2,64 2,58
-20 94,25 99,87 0,95 0,90 12 18,89 19,82 2,69 2,63
-19 85,58 90,62 1,02 0,98 13 18,13 19,02 2,74 2,68
7.6 TABELA DE CONVERSÃO DE RESISTÊNCIA E TENSÃO DOS SENSORES

-18 80,89 85,64 1,07 1,02 14 17,42 18,26 2,79 2,73

-17 76,50 80,96 1,12 1,07 15 16,74 17,55 2,84 2,78
-16 72,38 76,58 1,17 1,12 16 16,11 16,88 2,89 2,83
-15 70,90 74,98 1,18 1,13 17 15,51 16,25 2,93 2,88
-14 64,89 68,61 1,27 1,21 18 14,94 15,65 2,98 2,92
-13 61,49 64,99 1,32 1,26 19 14,42 15,10 3,02 2,97
-12 58,29 61,59 1,37 1,32 20 12,21 12,77 3,22 3,16
-11 55,29 58,41 1,42 1,37 25 9,78 10,22 3,46 3,41
-10 53,83 56,81 1,45 1,40 30 7,88 8,23 3,68 3,64
-9 49,83 52,61 1,53 1,47 35 6,39 6,67 3,87 3,84
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 8. Limpeza e Manutenção

8.1 LIMPEZA GERAL 8.4 LIMPEZA DAS GAXETAS

Oriente o Consumidor a:
• Retirar o plugue da tomada antes de realizar qualquer
tipo de limpeza ou manutenção.
• Jamais limpar o refrigerador com agentes de limpeza
como álcool, querosene, gasolina, água sanitária,
Thinner, solventes, Varsol, ácidos, vinagres, abrasivos ou outros produtos
químicos não recomendados neste manual.
• Desligar sempre o refrigerador antes de realizar essa operação, tomando
cuidado para não tocar no condensador e no compressor, pois eles podem
estar quentes.
• Não jogar água diretamente dentro ou fora do refrigerador.
8.2 LIMPEZA DA PARTE INTERNA
Oriente o Consumidor:
• Antes de começar a limpar o refrigerador, lembrar-se de que objetos úmidos
podem aderir facilmente a superfícies extremamente frias, como, por
exemplo, a superfície interna do freezer. Não tocar nas superfícies frias com
as mãos, panos ou esponjas úmidas.
Limpar as gaxetas cuidadosamente com um pano macio e úmido. As gaxetas
são removíveis. Após a limpeza, secá-las tomando cuidado para não danificá-las.
8.5 COLETOR DE ÁGUA
Estes refrigeradores possuem um coletor de água localizado na parte traseira.
A função dele é eliminar a água do degelo automático pela evaporação. A
limpeza do coletor não é necessária para o funcionamento do refrigerador.
Oriente o Consumidor a evitar o contato com essa região do refrigerador.
8.6 SUBSTITUIÇÃO DA LÂMPADA
Para substituir a lâmpada do refrigerador, proceda da
seguinte maneira:
1o Desligue o refrigerador retirando o cabo de alimentação
da tomada.
2 Abra a tampa da lâmpada pressionando um lado
o
lateralmente e puxando o outro para frente (A).
3 Troque a lâmpada queimada por outra com as mesmas
o

• Para limpar as partes internas do refrigerador, usar somente pano umedecido
em uma solução de água e bicarbonato de sódio (dissolver 1 colher de sopa
de bicarbonato para 1 litro de água).
• Nunca usar espátulas metálicas, objetos pontiagudos, escovas, produtos
abrasivos ou alcalinos para limpeza das superfícies plásticas no interior do
refrigerador.
dimensões, tensão e potência máxima de 15 W.
4o Recoloque a tampa da lâmpada, primeiramente
encaixando os pinos superiores da capa plástica (B)
e depois empurre a extremidade inferior(A) contra o
fundo do refrigerador, até travar na posição original.
5 Recoloque o cabo de alimentação na tomada.
o

8.3 LIMPEZA DA PARTE EXTERNA 8.7 LIMPEZA DO COLETOR DE RESPINDOS DE ÁGUA (DW42X)
Para limpar facilmente a parte externa do refrigerador, utilizar um pano 1o Retire a grade do coletor de pingos do dispenser de
umedecido em solução de água morna com sabão neutro e depois secá-lo água (A).
cuidadosamente 2 Retire o reservatório do coletor (B).
o

A cada seis meses efetuar a limpeza do condensador na parte traseira do 3o Descarte a água do reservatório sempre que
refrigerador, utilizando um aspirador de pó ou um espanador. O pó acumulado necessário.
impede o correto funcionamento do condensador, afetando o bom desempenho
4 Limpe o reservatório e a grade com água morna e
o
do refrigerador e acarretando um maior consumo de energia.
sabão neutro.
5 Encaixe o reservatório co coletor.
o

6o Encaixe a grade no coletor no dispenser de água. 41

Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 8. Limpeza e Manutenção

8.8 LIMPEZA DO RESERVATÓRIO PARA ÁGUA (DW42X) ATENÇÃO

1o Retire toda água do reservatório.
Tomar cuidado para não inverter o sentido de montagem da
2o Retire a prateleira pequena do reservatório de água, levantando-a e
peça de borracha conforme desenho ao lado.
puxando-a para cima conforme desenho, em seguida repita o procedimento
com o reservatório de água. Certifique-se que a bucha isolante do reservatórioencoste na
parte interna da porta após a montagem do reservatório.
3 Solte as travas com cuidado.
o

4o Retire a parte superior do reservatório.

5o Retire a torneira do reservatório girando-a no sentido anti-horário.
6o Utilizando um objeto sem pontas, retire a borracha de vedação da tampa
do reservatório.
7 Remova a borracha de vedação da torneira e limpe todas as peças com
o

água morna e sabão neutro. Após a limpeza de todas as peças, enxágue-

as em água corrente.
8o Coloque a torneira no reservatório.
9o Coloque a borracha de vedação na tampa do reservatório.
10o Encaixe a tampa no reservatório utilizando as travas laterais.
11o Para evitar vazamento, aperte firmemente a torneira no sentido horário e
encaixe o reservatório firmemente até que não existam mais folgas.

42
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 9. Vistas Explodidas

9.1 VISTA FRONTAL DF42

43
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 44
ITEM DESCRIÇÃO QTDE
1 CAPA DA DOBRADICA 1
2 DOBRADICA SUPERIOR 1
3 GABINETE 1
4 PRATELEIRA RETRATIL FREEZER 1
5 TAMPA BASCULANTE FREEZER 1
9. Vistas Explodidas

6 CAPA PARAFUSO TRAVESSA INTERMEDIARIA 1

7 TRILHO ESQUERDO CHILLED ROOM 1
8 PRATELEIRA CHILLED ROOM 1
9 TAMPA CHILLED ROOM 1
11 PRATELEIRA VIDRO 1
11 PRATELEIRA DE VIDRO MS UD 2
12 BANDEJA DE FRUTAS 1
13 GAVETA DE LEGUMES 1
14 AVENTAL 1
15 PE NIVELADOR 3
16 PARAFUSO M5X0.8X16 ZN CLARO CAB PANE 2
17 PE NIVELADOR 1
18 PARAFUSO M5X0,8X18 SFZ 6
19 DOBRADICA INFERIOR 1
20 PRATELEIRA BASCULANTE INFERIOR 1
21 FRAME PARTELEIRA REFRIGERADOR 3
22 TRAVA GARRAFAS 1
23 PRATELEIRA FUNDA REFRIGERADOR 1
24 BOTAO UMIDIFICADOR 1
25 PRATELEIRA RASA WD 1
26 PORTA OVOS 1
27 PRATELEIRA PEQUENA WD 1
28 PORTA REFRIGERADOR 1
29 PORTA FREEZER 1
30 FRAME PARTELEIRA FREZER 2
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

31 PRATELEIRA FREEZER 2
32 BUCHA DOBRADICA 1
33 PARAFUSO TORX T25 AUTOATARRAXANTE 1
34 PARAFUSO M5X0,8X18 SFZ 2
35 FORMA GELO 2
36 TRILHO DIREITO CHILLED ROOM 1
37 INTERRUPTOR PORTA 1
38 MOLDURA INTERRUPTOR 1
 9. Vistas Explodidas

9.2 VISTA FRONTAL DW42X

45
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 46
ITEM DESCRIÇÃO QTDE
1 CAPA DA DOBRADICA 1
2 DOBRADICA SUPERIOR 1
3 GABINETE 1
4 PRATELEIRA RETRATIL FREEZER 1
5 TAMPA BASCULANTE FREEZER 1
6 CAPA PARAFUSO TRAVESSA INTERMEDIARIA 1
9. Vistas Explodidas

7 TRILHO ESQUERDO CHILLED ROOM 1

8 PRATELEIRA CHILLED ROOM 1
9 TAMPA CHILLED ROOM 1
11 PRATELEIRA VIDRO 1
11 PRATELEIRA DE VIDRO MS UD 2
12 BANDEJA DE FRUTAS 1
13 GAVETA DE LEGUMES 1
14 AVENTAL 1
15 PE NIVELADOR 3
16 PARAFUSO M5X0.8X16 ZN CLARO CAB PANE 2
17 PE NIVELADOR 1
18 PARAFUSO M5X0,8X18 SFZ 6
19 DOBRADICA INFERIOR 1
20 PRATELEIRA BASCULANTE INFERIOR 1
21 FRAME PARTELEIRA REFRIGERADOR 3
22 TRAVA GARRAFAS 1
23 PRATELEIRA FUNDA REFRIGERADOR 1
24 BOTAO UMIDIFICADOR 1
25 PRATELEIRA RASA WD 1
26 PORTA LATAS 1
27 PRATELEIRA PEQUENA WD 1
28 PORTA OVOS 1
29 RESERVATORIO DE AGUA 1
30 PORTA REFRIGERADOR 1
31 PORTA FREEZER 1
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

32 FRAME PARTELEIRA FREZER 2

33 PRATELEIRA FREEZER 2
34 BUCHA DOBRADICA 1
35 PARAFUSO TORX T25 AUTOATARRAXANTE 1
36 PARAFUSO M5X0,8X18 SFZ 2
37 FORMA GELO 2
38 TRILHO DIREITO CHILLED ROOM 1
39 INTERRUPTOR PORTA 1
40 MOLDURA INTERRUPTOR 1
 9. Vistas Explodidas

9.3 VISTA INTERNA DF42X/DW42X

47
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 48
ITEM DESCRIÇÃO QTDE
1 TAPA-FURO 2
2 PARAFUSO AA AB 8X12.7LFE 5
3 TAMPA FRONTAL EVAPORADOR 1
9. Vistas Explodidas

4 ARRUELA FIXACAO DUMPER 1

5 CONTROLE DUMPER 1
6 TAMPA EVAPORADOR EPS 1
7 GRAMPO TRAVA VENTILADOR 1
8 HELICE VENTILADOR 1
9 SUPORTE MOTOVENTILADOR 1
10 AMORTECEDOR VENTILADOR 2
11 REDE MOTOVENTILADOR 1
12 PARAFUSO AB 3.5X13 PDPIS 1
13 TAMPA VENTILADOR 1
14 JUNTA LOKRING 2
15 EVAPORADOR 1
16 AMORTECEDOR GUIA MOTOR 1
17 CALCO PLASTICO DOBRADICA 1
18 PARAFUSO M5X16 FENDA TORKS ZINC. BR 2
19 DOBRADICA INTERMEDIARIA 1
20 KIT FUSIVEL TERMICO 1
21 SPIRAL CLIP 1
22 KIT SENSOR 1
23 ARRUELA D18-8.5X1.75MM 2
24 DUTO DE AR 1
25 REDE ELETRICA REFRIGERADOR 1
26 DUTO DE AR INFERIOR EPS 1
27 MEMBRANA DUTO DE AR 1
28 SOQUETE LAMPADA 1
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

29 LAMPADA 15W 1
30 LENTE LAMPADA 1
31 ESPELHO LAMPADA 1
32 MULTIFLOW REFRIGERADOR 1
33 DUTO DE AR SUPERIOR EPS 1
34 BOTAO DUMPER 1
9. Vistas Explodidas

9.4 VISTA POSTERIOR DF42X

49
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 50
ITEM DESCRIÇÃO QTDE
1 PARAFUSO AB4.2X1.41X12.7 LFZ PH 4
2 PLACA POTENCIA 1
3 CAIXA CONTROLE 1
4 CABO ELETRICO 1
9. Vistas Explodidas

5 PRESILHA CONDENSADOR 4
6 CONDENSADOR 1
7 TUBO DE PROCESSO 1
7 FILTRO SECADOR 1
7 TUBO EVACUACAO 1
8 CAIXA LIGACAO 1
9 BASE COMPRESSOR 1
10 PARAFUSO AAF FS 4.8X1.41X13 AC ZC 1
11 ARRUELA FIXACAO COMPRESSOR 2
12 GRAMPO TRAVA COMPRESSOR 2
13 ACABAMENTO PORTA REFRIGERADOR 1
14 GAXETA PORTA REFRIGERADOR 1
15 COMPRESSOR 1
16 AMORTECEDOR SUCCAO 1
16 AMORTECEDOR DESCARGA 1
17 PARAFUSO 4,8X1.59X13.0 SFZ 2
18 CALHA COMPRESSOR MS UD 1
19 FIO TERRA COMPRESSOR 1
20 RELE 1
21 PROTETOR TERMICO 1
22 SUPORTE PUXADOR SUPERIOR 2
23 PARAFUSO AA 4.2X19, PN, PH, ZB 3
24 BASE PUXADOR 2
25 TUBO ISOLANTE 9.5X29.5X100MM 1
26 PARAFUSO INOX M4X12 2
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

27 SUPORTE PUXADOR INFERIOR 2

28 BATENTE CONDENSADOR 2
29 BASE LENTE INTERFACE 1
30 PLACA INTERFACE 1
31 ACABAMENTO PORTA FREEZER 1
32 GAXETA PORTA FREEZER 1
9. Vistas Explodidas

9.5 VISTA POSTERIOR DW42X

51
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 52
ITEM DESCRIÇÃO QTDE
1 PARAFUSO AB4.2X1.41X12.7 LFZ PH 4
2 PLACA POTENCIA 1
3 CAIXA CONTROLE 1
4 CABO ELETRICO 1
5 PRESILHA CONDENSADOR 4
9. Vistas Explodidas

6 CONDENSADOR 1
7 TUBO DE PROCESSO 1
7 FILTRO SECADOR 1
7 TUBO EVACUACAO 1
8 CAIXA LIGACAO 1
9 BASE COMPRESSOR 1
10 PARAFUSO AAF FS 4.8X1.41X13 AC ZC 1
11 ARRUELA FIXACAO COMPRESSOR 2
12 GRAMPO TRAVA COMPRESSOR 2
13 ACABAMENTO PORTA REFRIGERADOR 1
14 GAXETA PORTA REFRIGERADOR 1
15 COMPRESSOR 1
16 AMORTECEDOR SUCCAO 1
16 AMORTECEDOR DESCARGA 1
17 PARAFUSO 4,8X1.59X13.0 SFZ 2
18 CALHA COMPRESSOR MS UD 1
19 FIO TERRA COMPRESSOR 1
20 RELE 1
21 PROTETOR TERMICO 1
22 SUPORTE PUXADOR SUPERIOR 2
23 PARAFUSO AA 4.2X19, PN, PH, ZB 3
24 BASE PUXADOR 2
25 TUBO ISOLANTE 9.5X29.5X100MM 1
26 PARAFUSO INOX M4X12 2
27 SUPORTE PUXADOR INFERIOR 2
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.

28 BATENTE CONDENSADOR 2
29 ACIONADOR 1
30 MOLA BOTAO DISPENSER AGUA 2
31 RESERVATORIO PINGADEIRA 1
32 BASE LENTE INTERFACE 1
33 PLACA INTERFACE 1
34 ACABAMENTO PORTA FREEZER 1
35 GAXETA PORTA FREEZER 1
 Revisões

Rev.02 - Incluídos novos PNCs na tabela de especificações da página 24,

devido ao desenvolvimento de novos evaporadores.

53
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 Anotações

54
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
 Anotações

55
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
