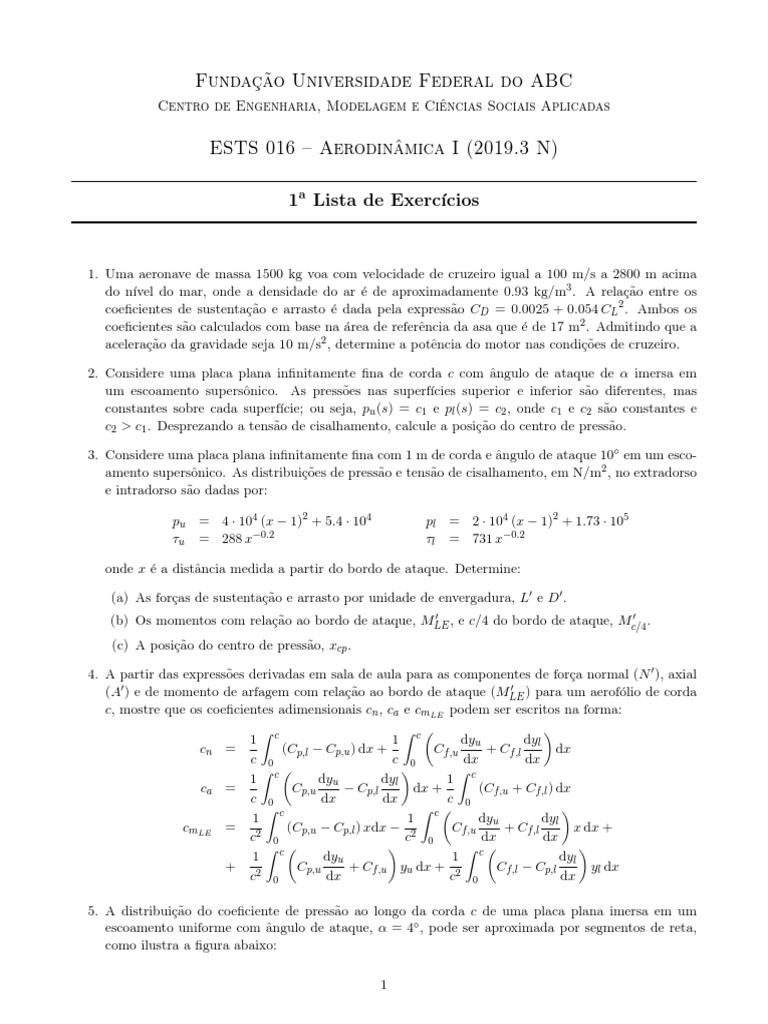

Fundação Universidade Federal do ABC

Centro de Engenharia, Modelagem e Ciências Sociais Aplicadas

ESTS 016 – Aerodinâmica I (2019.3 N)

1a Lista de Exercı́cios

1. Uma aeronave de massa 1500 kg voa com velocidade de cruzeiro igual a 100 m/s a 2800 m acima
do nı́vel do mar, onde a densidade do ar é de aproximadamente 0.93 kg/m3 . A relação entre os
coeficientes de sustentação e arrasto é dada pela expressão CD = 0.0025 + 0.054 CL 2 . Ambos os
coeficientes são calculados com base na área de referência da asa que é de 17 m2 . Admitindo que a
aceleração da gravidade seja 10 m/s2 , determine a potência do motor nas condições de cruzeiro.

2. Considere uma placa plana infinitamente fina de corda c com ângulo de ataque de α imersa em
um escoamento supersônico. As pressões nas superfı́cies superior e inferior são diferentes, mas
constantes sobre cada superfı́cie; ou seja, pu (s) = c1 e pl (s) = c2 , onde c1 e c2 são constantes e
c2 > c1 . Desprezando a tensão de cisalhamento, calcule a posição do centro de pressão.

3. Considere uma placa plana infinitamente fina com 1 m de corda e ângulo de ataque 10◦ em um esco-
amento supersônico. As distribuições de pressão e tensão de cisalhamento, em N/m2 , no extradorso
e intradorso são dadas por:

pu = 4 · 104 (x − 1)2 + 5.4 · 104 pl = 2 · 104 (x − 1)2 + 1.73 · 105

τu = 288 x−0.2 τl = 731 x−0.2

onde x é a distância medida a partir do bordo de ataque. Determine:

(a) As forças de sustentação e arrasto por unidade de envergadura, L′ e D′ .

′ , e c/4 do bordo de ataque, M ′ .
(b) Os momentos com relação ao bordo de ataque, MLE c/4
(c) A posição do centro de pressão, xcp .

4. A partir das expressões derivadas em sala de aula para as componentes de força normal (N ′ ), axial
(A′ ) e de momento de arfagem com relação ao bordo de ataque (MLE ′ ) para um aerofólio de corda

c, mostre que os coeficientes adimensionais cn , ca e cmLE podem ser escritos na forma:

1 c 1 c
Z
dyu dyl
Z
cn = (Cp,l − Cp,u ) dx + Cf,u + Cf,l dx
c 0 c 0 dx dx
1 c 1 c
Z
dyu dyl
Z
ca = Cp,u − Cp,l dx + (Cf,u + Cf,l ) dx
c 0 dx dx c 0
1 c 1 c
Z
dyu dyl
Z
cmLE = 2 (Cp,u − Cp,l ) xdx − 2 Cf,u + Cf,l x dx +
c 0 c 0 dx dx
1 c 1 c
Z   Z
dyu dyl
+ 2 Cp,u + Cf,u yu dx + 2 Cf,l − Cp,l yl dx
c 0 dx c 0 dx

5. A distribuição do coeficiente de pressão ao longo da corda c de uma placa plana imersa em um

escoamento uniforme com ângulo de ataque, α = 4◦ , pode ser aproximada por segmentos de reta,
como ilustra a figura abaixo:

1
 −Cp
3
2.5
2 Cp,u
1.5 Cp,l
1
0.5

0.1c c x
−0.5
−1

Admitindo que o escoamento seja invı́scido, estime:

(a) O coeficiente de sustentação, cl .

(b) O coeficiente de momento com relação ao bordo de ataque, cmLE .

6. Considere um cilindro imerso em um escoamento hipersônico com eixo perpendicular ao escoamento,

como ilustra a figura abaixo.

y
V∞

φ
x

Sabendo que o coeficiente de pressão sobre a superfı́cie do cilindro é dado por:


 2 cos2 φ , para 0 ≤ φ ≤ π/2 e 3π/2 ≤ φ ≤ 2π
Cp =
 0 , para π/2 ≤ φ ≤ 3π/2

Determine o coeficiente de arrasto, cd , baseado na área frontal do cilindro projetada na direção do

eixo x.

7. A força de sustentação L′ que age sobre um aerofólio de corda c, imerso em um escoamento incom-
pressı́vel com ângulo de ataque α, é uma função L′ = f (ρ∞ , V∞ , c, µ∞ ). Utilizando os conceitos
da análise dimensional, mostre que o coeficiente de sustentação, cl = L′ /(q∞ c), é uma função do
número de Reynolds, ou seja, cl = f (Re∞ ).

8. Para estimar a força de arrasto sobre uma aeronave que deve operar a 40 m/s em condições padrão
ao nı́vel do mar (densidade ρ = 1.23 kg/m3 e pressão p = 1.01 · 105 N/m2 ), constrói–se um modelo
em escala 1:40 a ser testado em um túnel de vento com ar na temperatura padrão ao nı́vel do mar.
Admitindo que o ar se comporta como gás perfeito, pergunta–se:

2
 (a) Qual critério deve ser considerado para que haja similaridade dinâmica entre os escoamentos
sobre o modelo e o protótipo?
(b) Se o modelo for testado com um escoamento a 75 m/s, qual deve ser a pressão utilizada no
túnel de vento?
(c) Se a força de arrasto medida sobre o modelo for de 300 N, qual será a força de arrasto sobre o
protótipo?

9. Considere duas esferas de diâmetros distintos. A primeira move–se no ar e a segunda na água, de

tal modo que ambos os escoamentos possuem o mesmo número de Reynolds. As razões entre as
densidades e viscosidades dinâmicas do ar e da água são dadas pelas relações:
ρar µar
= 0.125 · 10−2 ; = 1.875 · 10−2
ρH 2 O µH 2 O

Admitindo que o coeficiente de arrasto depende apenas do número de Reynolds, determine a razão
entre as forças de arrasto exercidas sobre as esferas, DH2 O /Dar .

10. Determine a circulação, de um vórtice ideal posicionado na origem com intensidade Γ sobre os
seguintes contornos fechados:

y y y y

R1 R2 Γ Γ R1 R2 Γ R2
Γ x R1 R2 x x x

(a) Caso 1 (b) Caso 2 (c) Caso 3 (d) Caso 4

11. Considere um escoamento estacionário descrito pelo potencial de velocidades φ = 2xy + y e, cujo
campo de temperatura, é dado pela função T = x2 + 3xy + 2. Determine a taxa de variação da
temperatura de um elemento de fluido quando ele passa pelo ponto de coordenadas (x, y) = (2, 3).

12. Um escoamento 3–D incompressı́vel tem componentes de velocidade u = x2 + 2xz e v = y 2 + 2yz.

Obtenha uma possı́vel expressão para a componente de velocidade w, associada a direção coordenada
z, de tal modo que esse escoamento seja realizável.

13. Determine uma função de corrente ψ (x, y) de um escoamento estacionário e incompressı́vel que
~ 2

resulte no campo de velocidades V = [2y (2x + 1)] ı̂ + x (x + 1) − 2y ̂.

14. Considere um escoamento combinado de um vórtice ideal (de intensidade Γ) e uma fonte (de in-
tensidade Λ), em que ambos são posicionados na origem do sistema de coordenadas. Mostre que
a velocidade do escoamento combinado em qualquer ponto do domı́nio (exceto na origem) forma
sempre o mesmo ângulo α = arctg (−Γ/Λ) com relação ao versor êr do sistema de coordenadas
cilı́ndrico.

15. Para um escoamento irrotacional, mostre que a equação de Bernoulli vale entre quaisquer dois pontos
do escoamento, não somente ao longo de uma linha de corrente.

3
16. Considere o semi-corpo de Rankine formado pela combinação de um escoamento uniforme, com
velocidade V∞ = 7 m/s (no sentido do eixo x) e uma fonte de intensidade Λ posicionada na origem,
como mostra a figura abaixo:

(0, 3)

V∞ A B Λ x

Determine:

(a) A intensidade da fonte Λ, em m2 /s.

(b) As coordenadas do ponto de estagnação B.
(c) A velocidade de uma partı́cula fluida que passa pelo ponto A de coordenadas (x, y) = (−5, 0).

17. Considere um túnel de vento subsônico de circuito aberto com razão entre a área de entrada e a
área de da seção de teste igual a 12. O túnel de vento é ligado e a diferença de pressão entre a
entrada e a seção de teste é medida com um manômetro de mercúrio em U. A diferença de pressão
corresponde a 10 cm na coluna de mercúrio (densidade ρm = 1.36 · 104 kg/m3 ). Calcule a velocidade
do ar na seção de teste.

18. Um tubo de pitot em um aeroplano voando ao nı́vel do mar em condições padrão (onde a densidade a
pressão são ρ = 1.23 kg/m3 e p = 1.01·105 N/m2 , respectivamente) indica pressão de 1.07·105 N/m2 .
Calcule:

(a) A velocidade do aeroplano.

(b) O coeficiente de pressão em um ponto da asa onde a velocidade do escoamento é de 130 m/s.

19. Considere um escoamento potencial incompressı́vel com velocidade uniforme V∞ e ângulo de ataque
α = 0◦ incidindo em um ovóide de Rankine formado por uma fonte de intensidade Λ em (x, y) =
(−b, 0) e um sorvedouro de intensidade −Λ em (x, y) = (b, 0). Utilizando a teoria de variáveis
complexas, determine

(a) A velocidade complexa W (z).

(b) Os pontos de estagnação do escoamento.

20. Considere um escoamento potencial incompressı́vel incidindo com velocidade V∞ e ângulo de ataque
α em um aerofólio de Joukowski simétrico com pouca espessura. Determine:

(a) A velocidade complexa ao redor do cilindro W (ζ).

(b) A circulação Γ.
(c) O coeficiente de sustentação cl .
