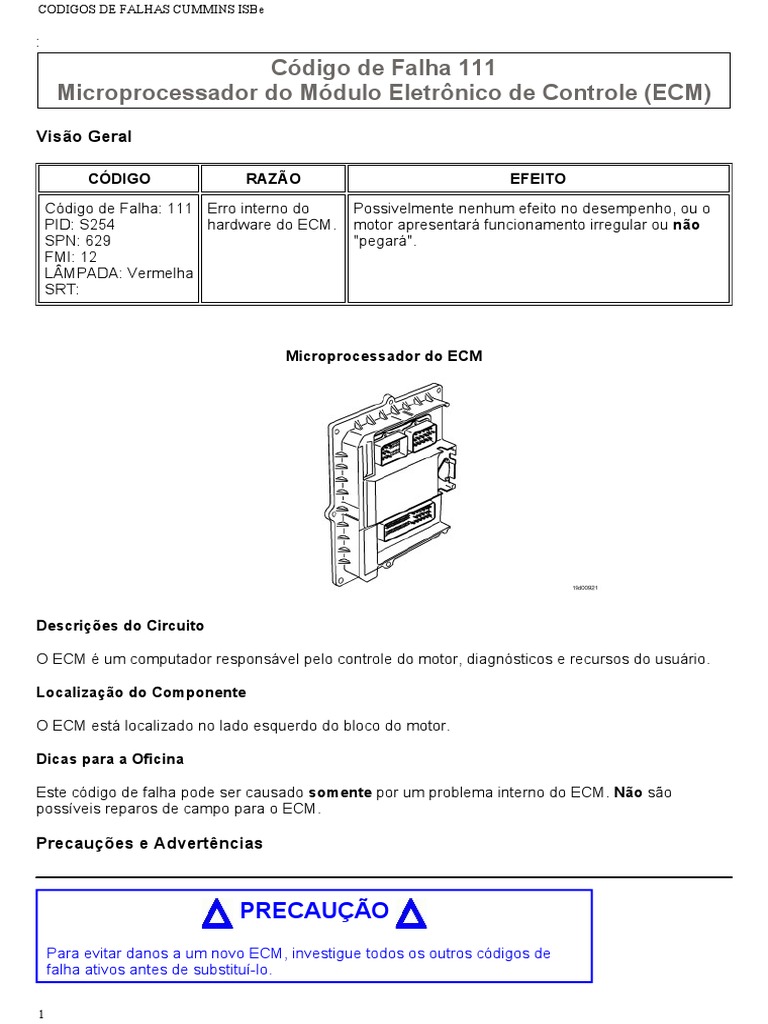

CODIGOS DE FALHAS CUMMINS ISBe

:
Código de Falha 111
Microprocessador do Módulo Eletrônico de Controle (ECM)
Visão Geral

CÓDIGO RAZÃO EFEITO

Código de Falha: 111 Erro interno do Possivelmente nenhum efeito no desempenho, ou o
PID: S254 hardware do ECM. motor apresentará funcionamento irregular ou não
SPN: 629 "pegará".
FMI: 12
LÂMPADA: Vermelha
SRT:

Microprocessador do ECM

Descrições do Circuito

O ECM é um computador responsável pelo controle do motor, diagnósticos e recursos do usuário.

Localização do Componente

O ECM está localizado no lado esquerdo do bloco do motor.

Dicas para a Oficina

Este código de falha pode ser causado somente por um problema interno do ECM. Não são
possíveis reparos de campo para o ECM.

Precauções e Advertências

PRECAUÇÃO
Para evitar danos a um novo ECM, investigue todos os outros códigos de
falha ativos antes de substituí-lo.

1
CODIGOS DE FALHAS CUMMINS ISBe

Passos de Diagnóstico de Falha

PASSOS ESPECIFICAÇÕES
PASSO 1. Verifique o ECM.
PASSO 1A. Verifique o ECM. Código de Falha 111 inativo
PASSO 1B. Verifique as contagens Menos de 5 contagens inativas
inativas do Código de Falha 111.
PASSO 2. Apague os códigos de falha.
PASSO 2A. Desative o código de Código de Falha 111 inativo
falha.
PASSO 2B. Apague os códigos de Todos os códigos apagados
falha inativos.

Passo Assistido 1 - Verifique o ECM.

Passo Assistido 1A - Verifique o ECM.

PRECAUÇÃO
Para evitar danos a um novo ECM, investigue todos os outros códigos de
falha ativos antes de substituí-lo.

Condições

l Desligue a chave de ignição.

Ação

l Desligue a chave de ignição e aguarde 30

segundos.
l Dê a partida no motor e deixe-o operar
em marcha lenta durante 1 minuto.
OK Não OK
Código de Falha 111 inativo Substitua o ECM
Consulte o Procedimento 019-031.
Ir para 1B Ir para 2A

Passo Assistido 1B - Verifique as contagens inativas do Código de Falha 111.

2
CODIGOS DE FALHAS CUMMINS ISBe

PRECAUÇÃO
Para evitar danos a um novo ECM, investigue todos os outros códigos de
falha ativos antes de substituí-lo.

Condições

l Conecte todos os componentes.

l Ligue a chave de ignição (ON).
Ação

l Leia as contagens inativas do Código de

Falha 111 com o INSITE™.
OK Não OK
Menos de 5 contagens inativas Substitua o ECM
Consulte o Procedimento 019-031.
Ir para 2A Ir para 2A

Passo Assistido 2 - Apague os códigos de falha.

Passo Assistido 2A - Desative o código de falha.

Condições

l Conecte todos os componentes.

l Ligue a chave de ignição (ON).
Ação

l Dê a partida no motor e deixe-o operar

em marcha lenta durante 1 minuto.
l Certifique-se de que o Código de Falha
111 esteja inativo.
OK
Código de Falha 111 inativo
Ir para 2B
Não OK
Retorne aos passos de diagnóstico de falhas ou
consulte o Posto Autorizado de Serviços
Cummins local depois de verificar e completar
novamente todos os passos de diagnóstico.
Ir para 1A

Passo Assistido 2B - Apague os códigos de falha inativos.

3
CODIGOS DE FALHAS CUMMINS ISBe

Condições

l Conecte todos os componentes.

l Ligue a chave de ignição (ON).
Ação

l Apague os códigos de falha inativos

usando o INSITE™.
OK Não OK
Todos os códigos apagados Faça o diagnóstico de falha de qualquer outro
código de falha ativo.
Reparo completo Diagrama de diagnóstico de falha apropriado

Última Modificação: 22-ABRIL-2003
