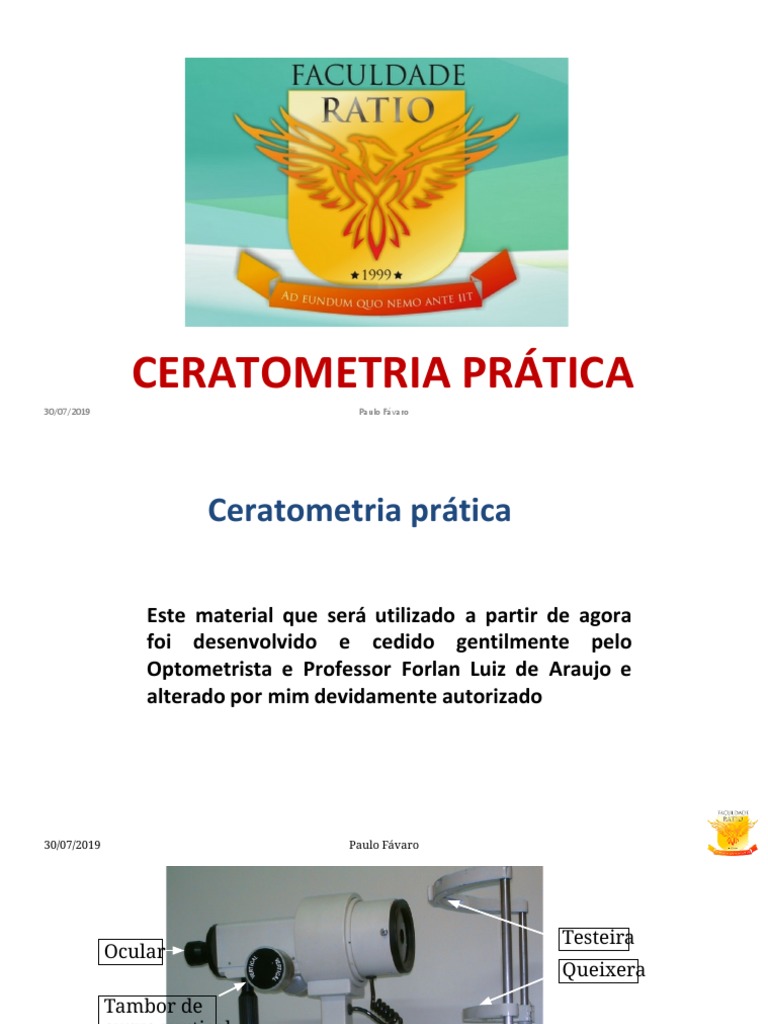

CERATOMETRIA
PRÁTICA
30/07/2019 Paulo Fávaro
Ceratometria prática
Este material que será utilizado a partir de agora
foi desenvolvido e cedido gentilmente pelo
Optometrista e Professor Forlan Luiz de Araujo e
alterado por mim devidamente autorizado
30/07/2019 Paulo Fávaro
Testeira
Ocular
Queixera
Tambor de
curva vertical
Joystikc
Trava do
Carro
30/07/2019 Paulo Fávaro
Liga /
Objetiva
Altura oc ular
Manopla
de eixo
Altura da
queixera
Tambor de
curva
horizontal
30/07/2019 Paulo Fávaro
Ocular Testeira
Oclusor
Tambor de
curva vertical Queixer
a
Foco
Trava do
Carro
Altura do
Liga /
carro
30/07/2019 Paulo Fávaro desliga
Objetiva
Altura ocular
Manopla
de eixo
Altura
da
queixera
Regulagem
da testeira
30/07/2019 Paulo Fávaro
Imagens vista
na ocular
30/07/2019 Paulo Fávaro
Retículo
OU
Retículo
30/07/2019 Paulo Fávaro
Mira
Vertical
Mira
30/07/2019
Mira Paulo Fávaro Inferior
Passo a Passo
30/07/2019 Paulo Fávaro
1 º Passo – Aferição da ocular
• Ligue o aparelho;
• Posicione uma folha branca à frente
da objetiva;
• Gire a ocular até o momento em
que o retículo fique nítido;
Obs.: uma vez aferida a ocular, não
mais tocaremos na mesma.
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
2 º Passo – Verificar Posicionamento do
Retículo com as Miras
• Posicione o queixo e a testa do Px bem
firmes na queixera e testeira, e peça-o
que fique observando o reflexo do
próprio olho no aparelho (objetiva);
• Regule a altura do carro até que esteja a
altura ocular alinhada com o canto do
olho direito (comissura lateral) e oclua o
esquerdo;
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
2 º Passo – Verificar Posicionamento do Retículo com as
Miras (cont.)
• Observe por fora da ocular se o
reflexo da luz do aparelho está no
centro da córnea;
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
2 º Passo – Verificar Posicionamento do Retículo com as
Miras (cont.)
• Veja pela ocular se aparece essa
imagem.
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
2 º Passo – Verificar Posicionamento do Retículo com as
Miras (cont.)
• Caso não esteja, regule o foco
girando o comando indicado na
figura;
• Depois, posicione o retículo na
mira inferior direita.
30/07/2019 Paulo Fávaro
Foco
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
Este passo que acabamos
de executar é considerado o
mais difícil, requerendo do
observador muita atenção
no desenvolvimento da
habilidade.
30/07/2019 Paulo Fávaro
No término desse passo,
trave o carro.
30/07/2019 Paulo Fávaro
Trava do
Carro
30/07/2019 Paulo Fávaro
3º Passo – Verificar Curva Horizontal
• Gire o tambor de curva horizontal
até que o “sinal de mais” da mira
horizontal se encontre com outro
“sinal de mais” da mira inferior
direita.
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
4º Passo – Verificar o Eixo
• Gire a manopla de eixo até que o
“sinal de mais” da mira horizontal
se alinhe com outro “sinal de mais”
da mira inferior direita.
30/07/2019 Paulo Fávaro
Manopla de
eixo
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
Antes de anotar os
valores, verifique a
curva vertical
30/07/2019 Paulo Fávaro
5º Passo – Verificar Curva Vertical
• Gire o tambor de curva vertical
até que o “sinal de menos” da mira
vertical se encontre com outro
“sinal de menos” da mira inferior
direita.
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
Para localizar eixo a
ser anotado,observe
a menor curva.
30/07/2019 Paulo Fávaro
Se a menor curva estiver
na horizontal, veja a
marcação nesse
meridiano no aparelho, e
vice versa.
30/07/2019 Paulo Fávaro
Menor curva
na vertical
30/07/2019
Menor curva na
Paulo Fávaro
horizontal
Anote os valores
encontrados
30/07/2019 Paulo Fávaro
30/07/2019 Paulo Fávaro
Olho Horizontal Vertical Eixo
D 44.00 46.00 5
E
OD Miras: regulares (X) OE Miras: regulares ( )
irregulares ( ) irregulares ( )
30/07/2019 Paulo Fávaro
Destrave o carro e
repita o
procedimento no
olho esquerdo.
30/07/2019 Paulo Fávaro
Observação 1
• Existe a possibilidade de mesmo regulando o foco
não se consiga as miras nítidas.
• Isso pode acontecer por vários motivos:
• O Paciente não estar olhando na objetiva do
aparelho;
• Problemas de calibragem do aparelho;
• Problemas de limpeza do aparelho;
• Ectasias na córnea como ceratocone, córnea
30/07/2019 irregular, traumatismos, edemas, patologias, etc.
Paulo Fávaro
Observação 2
• Um erro muito frequente no processo de
aprendizagem é a interpretação das imagens na
sobreposição das miras, onde se faz de forma errada
conforme o exemplo a seguir.
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
Forma errada
30/07/2019 Paulo Fávaro
