VII SRST – SEMINÁRIO DE REDES E SISTEMAS DE TELECOMUNICAÇÕES

INSTITUTO NACIONAL DE TELECOMUNICAÇÕES – INATEL

ISSN 2358-1913
SETEMBRO DE 2017

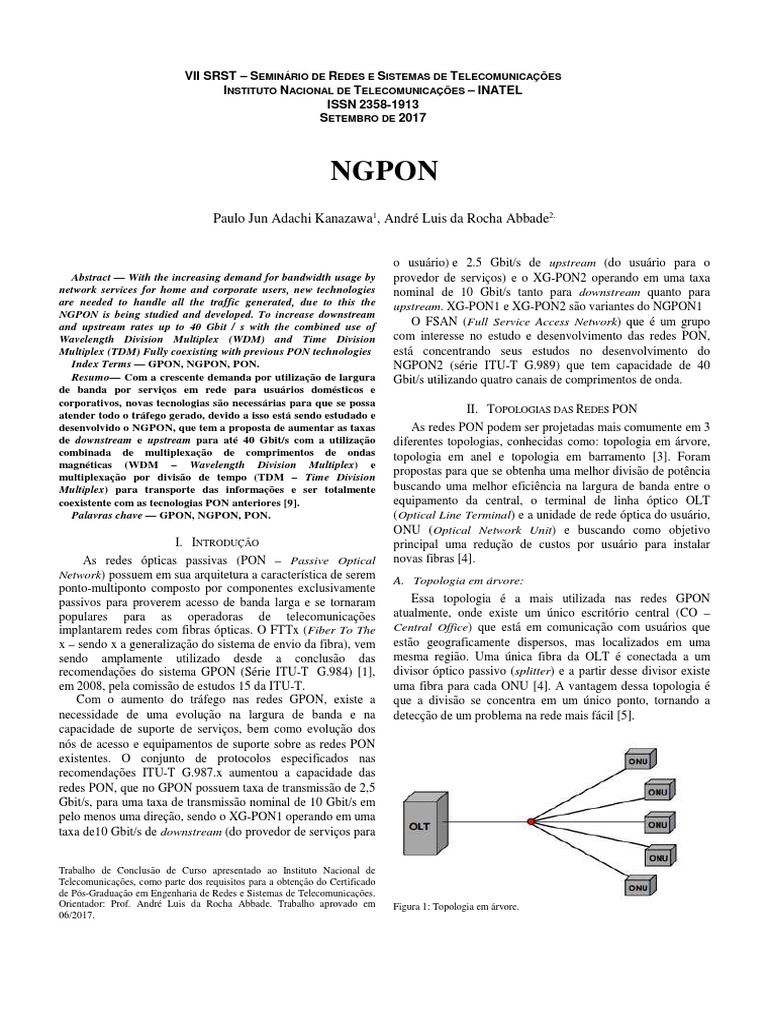

NGPON
Paulo Jun Adachi Kanazawa1, André Luis da Rocha Abbade2.

o usuário) e 2.5 Gbit/s de upstream (do usuário para o

Abstract — With the increasing demand for bandwidth usage by
network services for home and corporate users, new technologies
are needed to handle all the traffic generated, due to this the
NGPON is being studied and developed. To increase downstream
and upstream rates up to 40 Gbit / s with the combined use of
Wavelength Division Multiplex (WDM) and Time Division
Multiplex (TDM) Fully coexisting with previous PON technologies
Index Terms — GPON, NGPON, PON.
Resumo— Com a crescente demanda por utilização de largura
de banda por serviços em rede para usuários domésticos e
corporativos, novas tecnologias são necessárias para que se possa
atender todo o tráfego gerado, devido a isso está sendo estudado e
desenvolvido o NGPON, que tem a proposta de aumentar as taxas
de downstream e upstream para até 40 Gbit/s com a utilização
combinada de multiplexação de comprimentos de ondas
magnéticas (WDM – Wavelength Division Multiplex) e
multiplexação por divisão de tempo (TDM – Time Division
Multiplex) para transporte das informações e ser totalmente
coexistente com as tecnologias PON anteriores [9].
Palavras chave — GPON, NGPON, PON.
I. INTRODUÇÃO
As redes ópticas passivas (PON – Passive Optical
Network) possuem em sua arquitetura a característica de serem
ponto-multiponto composto por componentes exclusivamente
passivos para proverem acesso de banda larga e se tornaram
populares para as operadoras de telecomunicações
implantarem redes com fibras ópticas. O FTTx (Fiber To The
x – sendo x a generalização do sistema de envio da fibra), vem
sendo amplamente utilizado desde a conclusão das
recomendações do sistema GPON (Série ITU-T G.984) [1],
em 2008, pela comissão de estudos 15 da ITU-T.
Com o aumento do tráfego nas redes GPON, existe a
necessidade de uma evolução na largura de banda e na
capacidade de suporte de serviços, bem como evolução dos
nós de acesso e equipamentos de suporte sobre as redes PON
existentes. O conjunto de protocolos especificados nas
recomendações ITU-T G.987.x aumentou a capacidade das
redes PON, que no GPON possuem taxa de transmissão de 2,5
Gbit/s, para uma taxa de transmissão nominal de 10 Gbit/s em
pelo menos uma direção, sendo o XG-PON1 operando em uma
taxa de10 Gbit/s de downstream (do provedor de serviços para
provedor de serviços) e o XG-PON2 operando em uma taxa
nominal de 10 Gbit/s tanto para downstream quanto para
upstream. XG-PON1 e XG-PON2 são variantes do NGPON1
O FSAN (Full Service Access Network) que é um grupo
com interesse no estudo e desenvolvimento das redes PON,
está concentrando seus estudos no desenvolvimento do
NGPON2 (série ITU-T G.989) que tem capacidade de 40
Gbit/s utilizando quatro canais de comprimentos de onda.
II. TOPOLOGIAS DAS REDES PON
As redes PON podem ser projetadas mais comumente em 3
diferentes topologias, conhecidas como: topologia em árvore,
topologia em anel e topologia em barramento [3]. Foram
propostas para que se obtenha uma melhor divisão de potência
buscando uma melhor eficiência na largura de banda entre o
equipamento da central, o terminal de linha óptico OLT
(Optical Line Terminal) e a unidade de rede óptica do usuário,
ONU (Optical Network Unit) e buscando como objetivo
principal uma redução de custos por usuário para instalar
novas fibras [4].
A. Topologia em árvore:
Essa topologia é a mais utilizada nas redes GPON
atualmente, onde existe um único escritório central (CO –
Central Office) que está em comunicação com usuários que
estão geograficamente dispersos, mas localizados em uma
mesma região. Uma única fibra da OLT é conectada a um
divisor óptico passivo (splitter) e a partir desse divisor existe
uma fibra para cada ONU [4]. A vantagem dessa topologia é
que a divisão se concentra em um único ponto, tornando a
detecção de um problema na rede mais fácil [5].

Trabalho de Conclusão de Curso apresentado ao Instituto Nacional de

Telecomunicações, como parte dos requisitos para a obtenção do Certificado
de Pós-Graduação em Engenharia de Redes e Sistemas de Telecomunicações.
Orientador: Prof. André Luis da Rocha Abbade. Trabalho aprovado em Figura 1: Topologia em árvore.
06/2017.
 Cabe ressaltar que nesta topologia é muito comum ter
também divisores em cascata, ou seja, após a primeira divisão,
cada fibra passa ainda por outro divisor antes de ir para o
usuário final, por exemplo, após uma divisão de uma fibra de
entrada para oito fibras de saída, pode-se passar cada uma
destas oito fibras de saída do primeiro divisor em outros oito
divisores, tendo como divisão final sessenta e quatro fibras,
podendo, portanto atender sessenta e quatro usuários para cada
fibra que sai do CO. A Figura 1 representa um modelo simples
de uma topologia em árvore com um divisor de um para cinco.
B. Topologia em anel:
É utilizada principalmente em redes metropolitanas por
oferecer alta disponibilidade de serviço com um número
reduzido de enlaces. Por existir dois caminhos possíveis para a
transmissão de dados pela OLT, caso ocorra um problema em
um dos caminhos, o tráfego é comutado para a outra rota, mas
é necessário que as ONU´s sejam capazes de enviar e receber
dados nos dois sentidos desse anel [4], conforme está
representada na Figura 2.
Figura 2: Topologia em anel.
C. Topologia em barramento:
A topologia em barramento, representada na Figura 3,
também utiliza uma única fibra para comunicação entre OLT e
ONU, como na topologia em árvore, mas cada ONU é
conectado a um acoplador derivativo que extrai uma pequena
quantidade do sinal transmitido pelo OLT para a ONU. A
definição do percentual a ser derivado e a gestão da
implantação e operação desta rede são mais complexas e mais
sujeitas a erros operacionais, fazendo desta opção menos
interessante para a utilização em campo.
Figura 3: Topologia em barramento.
III. COMPONENTES DE UMA REDE PON
Os componentes principais de uma rede PON são OLT,
ONU ou ONT e SPLITTER.
A. Terminal de linha óptico (OLT)
É um equipamento concentrador instalado no escritório
central (CO) da operadora que tem a função de controle do
fluxo bidirecional das informações, realizando a multiplexação
dos dados de diversos clientes que estão trafegando pela rede.
No sentido de downstream, faz a distribuição do tráfego de
dados, voz e vídeo para as diversas ONUs e no sentido de
upstream recebe as informações provenientes das ONUs [6]. A
OLT tem capacidade teórica de suportar uma distância de
transmissão de até 20 km, de acordo com a recomendação
ITU-T G984.2 [7][8].
B. Unidade de rede óptica (ONU ou ONT)
São componentes ativos situados nos clientes que tem as
funções de concentrar o tráfego até que possam ser
transmitidos no sentido upstream e, no sentido downstream
fornece acesso aos usuários e converte o sinal óptico em
elétrico para computadores, telefones e demais equipamentos
do usuário final.
C. Splitter
Os splitters ficam localizados no circuito local entre a OLT
e as ONUs e tem a função de dividir o sinal de downstream
que parte da OLT, em vários outros sinais. Os splitters ópticos
geralmente são construídos utilizando múltiplos divisores de
potência, onde o sinal que é transmitido pela OLT é dividido
em várias saídas, introduzindo assim, uma perda de divisão
(razão do sinal de entrada e o sinal de saída) de 3,0 dB para
cada divisão de um para dois, ou seja, no exemplo da Figura 4
ocorrem três níveis de divisão de um para dois, totalizando um
divisor de um para oito e uma perda mínima de 9,0 dB.
Figura 4: Splitter óptico
IV. DISTRIBUIDOR DE REDE ÓPTICA (ODN – Optical
Distribution Network)
As ODNs são compostas por todos os elementos que ficam
entre a OLT e as ONUs (cabos de fibra óptica, splitters e
aparelhos), necessários para a conexão entres as salas dos
escritórios centrais (CO) e os usuários finais, como ilustra a
Figura 5.

Figura 5: Distribuidor de rede óptica.
V. TÉCNICAS DE MÚLTIPLOS ACESSOS NAS REDES PON
O tráfego gerado pela OLT, sentido downstream, é em
broadcast e é dividido nos splitters e distribuído para as
ONUs. Nestes casos, é necessário que sejam implementadas
técnicas de múltiplo acesso para garantir que a informação de
um usuário não seja disponibilizada para outro. De acordo
com o ITU-T essas técnicas são:
• TDMA (Time Division Multiple Access)
• SCMA (Subcarrier Multiple Access)
• WDMA (Wavelength Division Multiple Access)
• OCDMA (Optical Code Division Multiple Access)
No sentido de upstream, os tráfegos são gerados pelas
ONUs para a OLT. Nestes casos, a OLT precisa verificar o
atraso da informação de cada ONU e definir os momentos que
cada ONU pode transmitir para que não ocorram colisões
desses tráfegos.
VI. NGPON
Os sistemas PON, como GPON (ITU-T G.984), XG-PON
(ITU-T G.987) e 1G-PON (IEEE 802.3) estão sendo
amplamente utilizados pelo mundo e com a crescente demanda
de largura de banda, conforme a Figura 6, é necessário que
sejam desenvolvidas novas tecnologias capazes de suprir essa
nova característica das redes. O NGPON2 está sendo
padronizado para que possa ter uma largura de banda maior
que os sistemas legados, mas que tenha coexistência entre eles,
em termos de tipo de fibra óptica e comprimento de onda
utilizado conforme a Figura 7 [9].
Figura 6: Estimativa de crescimento global do tráfego IP.
Figura 7: Comprimentos de onda que os sistemas PON legados utilizam e que
devem ser suportados pelo NGPON2.
A Figura 8 mostra como o NGPON coexiste com os
sistemas legados. Existe uma instância de coexistência CEx (
Instance of Co-existence Element) que recebe as fibras vindas
das OLTs das redes legadas e do multiplexador de
comprimento de onda, WM (Wavelength Multiplexer), que
recebe as fibras vindas das OLTs do NGPON. O CEx também
se interconecta com o splitter que faz a distribuição do tráfego
para as ONUs.
Figura 8: Coexistência do NGPON com os sistemas legados.
Os requisitos do sistema NGPON2 incluem suportar
múltiplos comprimentos de onda de uma arquitetura TWDM
(Time Wavelength Division Multiplexing.), utilizando 4 e 8
pares de portadoras ópticas (canais), onde para cada par, 1
canal será utilizado para downstream e 1 canal utilizado para
upstream, que podem ser configurados de acordo com a
necessidade e aumento da capacidade de uma rede, sem a
necessidade de que todos os pares sejam ativos ao mesmo
tempo.
As taxas nominais previstas de Downstream e Upstream
para cada canal para distâncias de 20 a 40 km são:
• 10 Gbit/s de downstream e 10 Gbit/s de upstream
• 10 Gbit/s de downstream e 2,5 Gbit/s de upstream
• 2,5 Gbit/s de downstream e 2,5 Gbits/s de upstream
Para distância de 20 Km devem suportar taxas de 40 Gbit/s
para downstream e upstream com splitter de 1:64. Já para
distância de 40 Km, taxas de 2,5 a 10 Gbit/s com splitter 1:32.
Além disto, todas as opções descritas precisam ser
compatíveis com sistemas PON legados.
A Figura 9 [11] mostra uma topologia básica para se
implementar o NGPON.
 a ONU dentro do sistema TWDM PON. Na direção de
downstream (vide Figura 10), a interface entre a camada
TWDM TC e a camada PMD (Physical Medium Dependent) é
representada por um fluxo de bits contínuo a taxa de linha
nominal, que é dividida em frames de 125 µs e na direção de
upstream, conforme a Figura 11, a interface entre a camada
TWDM TC e a camada PMD é representada por uma
sequência de rajadas temporizadas.

Figura 9: Topologia básica do NGPON.

Pode-se observar que existe um escritório central (CO)
disposto em anel interligando os nós remotos (RN). Para cada
RN, existe um AWG (Arrayed waveguide gratings), ou um
splitter para se conectar as ONUs de cada cliente e fazer a
distribuição das frequências de cada um. Pode ser atribuído
um comprimento de onda exclusivo para um determinado
assinante (círculo mais escuro), condição que garante sigilo e
maior taxa de transmissão para o usuário, ou vários assinantes
podem compartilhar um comprimento de onda através de
TDM (círculo mais claro), da mesma forma que no GPON
atual, reduzindo o custo da rede por usuário.

VII. CAMADA DE CONVERGÊNCIA DE TRANSMISSÃO TWDM

TC DO NG-PON2 (REC. ITU-T G.989.3 (10/2015))
O sistema NG-PON2 pode conter um conjunto de canais
TWDM ou um conjunto de canais PtP WDM (Point to Point)
ou ambos. Esta camada é aplicável as OLTs e ONUs que Figura 10: TWDM TC na direção de downstream.
suportam as combinações das taxas conforme as Tabelas 1 e 2
[10].

Tabela 1: Taxas e combinações suportadas pela OLT

Tabela 2: Taxas e combinações suportadas pela ONU

A. Estrutura da TWDM TC
A camada TWDM TC (Transmission Convergence) faz
parte da pilha de protocolos do TWDM PON que especifica os
formatos e procedimentos entre as camadas superiores SDUs
(Service Data Unit) e a modulação do fluxo de bits adequado.
É composta por três subcamadas: TWDM TC service
adaptation sublayer, TWDM TC framing sublayer e TWDM
TC PHY. A camada TWDM TC é bidirecional entre a OLT e Figura 11: TWDM TC na direção de upstream.
 VIII. FUNÇÕES DAS SUBCAMADAS TWDM TC
Figura 12: Subcamadas do TWDM TC.
A. TWDM TC service adaptation sublayer
Como pode ser visto na parte(3) da Figura 12, esta
subcamada é responsável pelo encapsulamento, multiplexação
e delineamento da camada SDU. No transmissor, recebe o
SDU do cliente, os quadros de dados e os quadros OMCI
(ONU management and control interface), faz a
fragmentação, atribui o XGEM Port-ID para a SDU ou
fragmenta a SDU e faz o encapsulamento XGEM para formar
o quadro XGEM, que opcionalmente pode ser criptografado.
O conjunto de quadros XGEM forma a carga útil (payload) do
quadro FS (framing sublayer) na direção de downstream ou
uma rajada de FS na direção de upstream. No receptor, os
quadros XGEM são delineados e filtrados de acordo com o
XGEM Port-ID, se foi criptografado no transmissor, será
descriptografado e os fragmentos de SDUs são remontados e
enviados para os respectivos clientes. Como o TWDM TC
service adaptation sublayer lida com dois tipos de SDUs,
quadro de dados dos usuários e as mensagens OMCI, isto pode
ser logicamente separado no XGEM engine, responsável pela
multiplexação e filtragem do XGEM Port-ID e pela adaptação
de dois serviços: adaptador de dados do usuário e o adaptador
OMCI.
B. TWDM TC framing sublayer
É a parte (2) da Figura 12 e é responsável pela construção e
análise dos campos de cabeçalho que possuem as
funcionalidades necessárias para o gerenciamento de redes
PON. Este cabeçalho tem o tamanho de 4 bytes.
No lado do transmissor, recebe os diversos quadros XGEM
que possuem a carga útil (payload) vindo do TWDM TC
service adaptation sublayer, constrói os quadros FS de
downstream ou rajada FS do upstream, inserindo os campos
OAM (operation, administration e maintenance) e o PLOAM
(physical layer operation, administration and maintenance)
no cabeçalho. No lado do receptor, o TWDM TC framing
sublayer, recebe os quadros FS ou os quadros FS em rajada,
faz uma análise nos campos do cabeçalho, extrai as
informações de gerenciamento e os fluxos de mensagens de
PLOAM e encaminha a informação útil do FS para o TWDM
TC service adaptation sublayer. As mensagens que chegam do
PLOAM são encaminhadas para o PLOAM processor. As
informações OAM que pertencem a sinalização de banda larga
(BWmap) e de alocação de largura de banda dinâmica (DBA -
Dynamic Bandwidth Assignment ) são processadas dentro da
própria subcamada de enquadramento, proporcionando um
controle parcial sobre o PHY adaptation sublayer. O restante
da informação OAM incorporada, tais como, os blocos de
gerenciamento de energia elétrica da ONU e de
monitoramento de desempenho são entregues as entidades
funcionais apropriadas do TWDM TC, fora da subcamada de
enquadramento.
C. TWDM TC PHY adaptation sublayer
O TWDM TC PHY adaptation sublayer é o item (1) da
Figura 12 e engloba funções que fazem a modificação do fluxo
de bits, modulando o transmissor óptico com o objetivo de
melhorar as propriedades de detecção, recepção e
delineamento do sinal transmitido através do meio óptico. No
lado do transmissor, o TWDM TC PHY adaptation sublayer,
recebe os quadros FS (na direção de downstream) ou as
rajadas FS (na direção de upstream) da subcamada de
enquadramento, faz opcionalmente a codificação de correção
de erro (FEC - Forward Error Correction), executa a
codificação do conteúdo e proporciona o alinhamento e
temporização do fluxo de bits resultante. No lado do receptor,
faz a sincronização e o delineamento do fluxo de bits que
chegam, decodifica o conteúdo da PHY frame ou do PHY
burst e opcionalmente faz a decodificação do FEC,
encaminhando os quadros FS resultantes para o TWDM TC
framing sblayer.
IX. GERENCIAMENTO DO SISTEMA TWDM PON
O controle das ONUs, operação e gerenciamentos das
informações em um sistema TWDM PON são executados em
três canais: o embedded OAM, PLOAM e OMCC (vide Figura
13). Os canais embedded OAM e o PLOAM gerenciam as
funções de PMD e TWDM TC layers, o OMCC carrega as
mensagens do protocolo OMCI, que fornece um sistema
uniforme para gerência das camadas superiores. No canal
PLOAM, dois tipos de transportes são disponíveis: a opção de
transporte dentro da banda e a opção de transporte no canal
auxiliar de gerenciamento e controle (AMCC - Auxiliary
Management and Control Channel). O transporte AMCC é
restrito a transmissão de upstream.

Figura 13: Gerenciamento do sistema TWDM PON.
X. CONCLUSÕES
O estudo e desenvolvimento do NGPON, fez com que
ocorresse um aumento considerável na capacidade de tráfego
tanto no sentido de downstream quanto de upstream, podendo
atender um maior número de usuários, ser coexistente com
tecnologias legadas, além de poder utilizar as fibras ópticas
existentes, com isso é possível concluir que os custos e
impactos da implantação e migração para o NGPON serão
menores, havendo uma maior aceitação por parte das
operadoras de telecomunicações e usuários.
Paulo Jun Adachi Kanazawa1 Engenheiro de Computação pela
Universidade Católica Dom Bosco (UCDB) em 2006. Em 2003 fez estágio no
laboratório de Geoprocessamento na UCDB, realizando um Projeto de
Iniciação Científica (PIBIC/CNPQ/UCDB) com o tema “Classificação de
Usos Atuais de Solo a partir das Imagens de Landsat para a Sub Bacia do
Alto Taquari”. Atuou como Analista de Suporte Técnico na empresa Net
Serviços de Telecomunicação no período de 2008 a 2011 prestando suporte
na rede HFC a cliente residenciais e empresas quanto a internet, telefone e
canais a cabo (analógico e digital). Em 2011 passou a atuar como Analista de
Telecomunicações na área de Engenharia de Telecomunicações da empresa
Net Serviços de Comunicação realizando provisionamento de redes.
Atualmente presta suporte para ativações de serviços de banda larga, MPLS e
Telefonia e realiza testes de qualidade dos links.
André Luis da Rocha Abbade² Mestre em Telecomunicações pelo Inatel
em 2008. Em 1990 e 2002, obteve respectivamente os títulos de Engenheiro
Eletricista e Especialista em Engenharia de Redes e Sistemas de
Telecomunicações pelo Inatel. Em 2012 concluiu o curso de Pós-Graduação
em Gestão Empresarial pela FGV. Atuou como engenheiro da Telemig/Oi no
período de 1994 a 2001, ocupando diversos cargos nas áreas de engenharia de
provisionamento de redes até 1998 e de operação e manutenção de rede de
acesso e de transporte até 2001. É Prof. no Inatel desde 1999, tendo
ministrado as disciplinas “Técnicas de Atendimento a Terminais”,
“Comunicações Ópticas”, “Empreendedorismo e Inovação”; “Engenharia
Econômica” e “Matemática Financeira”. Atualmente ocupa também os cargos
de: Coordenador do Curso Superior de Tecnologia em Gestão de
Telecomunicações e Gerente de Educação Continuada no Inatel Competence
Center. Sócio fundador da empresa V2Tech Soluções de Monitoramento e
Rastreamento Veicular. Principais áreas de atuação: Comunicações Ópticas e
Empreendedorismo.

REFERÊNCIAS
[1] Huawei, Next-Generation PON Evolution - Huawei (on-line).
Disponível na internet. URL: http://
www.huawei.com/ilink/en/download/HW_077443, 2017.
[2] GUIMARÃES, Marcelo A.Transporte TDM em redes GPON (on-line).
Disponível na internet. URL:
http://www.teses.usp.br/teses/disponiveis/18/18155/tde-07042011-
152547/.../Marcelo.pdf, 2017.
[3] KRAMER, Glen, MUKHERJEE, Biswanath, PESAVENTO, Gerry.
Ethernet PON (ePON): Design and Analysis of an Optical Access
Network, Photonic Network Communication, Vol. 3, No 3, 2001.
[4] LAM, Cedric. Passive Optical Network: Principles and
Practice.1.ed.Londres: Elsevier Inc, 2007.
[5] GUMASTE, Ashwin, ANTONY, Tony. Firt Mile Access Network and
Enaling Technologies.1.ed.Indiana: Cisco Press, 2004
[6] KEISER, GERD. FTTX: Concepts and Applications.1.ed.Indiana: John
Wiley & Sons, 2006.
[7] ITU-T Recommendation G984.2. Gigabit-capable Passive Optical
Networks(GPON) - Physical Media Dependent (PMD) layer
specification. Disponível na internet.URL: https://www.itu.int/rec/T-
REC-G.984.2, 2017.
[8] EXFO, FTTx PON Guide Testing Passive Optical Networks. Disponível
na internet. URL: http://www.exfo.com, 2017.
[9] ITU-T Recommendation G.989.1 (03/2013). 40-Gigabit-capable passive
optical networks (NG-PON2): General requirements. Disponível na
internet. URL: https://www.itu.int/rec/T-REC-G.989.1-201303-I/en,
2017.
[10] ITU-T Recommendation G.989.3(10/2015). 40-Gigabit-capable passive
optical networks(NG-PON2): Transmission convergence layer
specification. Disponível na internet. URL: https://www.itu.int/rec/T-
REC-G.989.3-201510-I/en, 2017.
[11] CHOUDHARY, Manish. Analysis of Next Generation PON
Architecture for Optical Broadband Access Networks. Disponível
em http://hosteddocs.ittoolbox.com/MC120606.pdf , 2017
