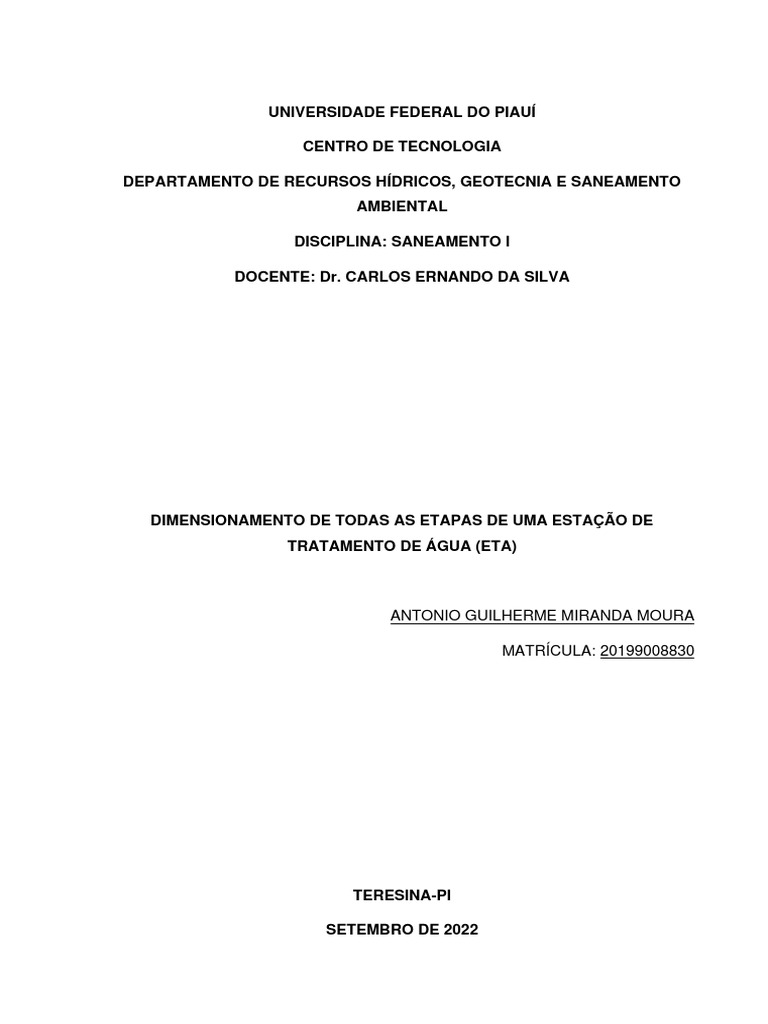

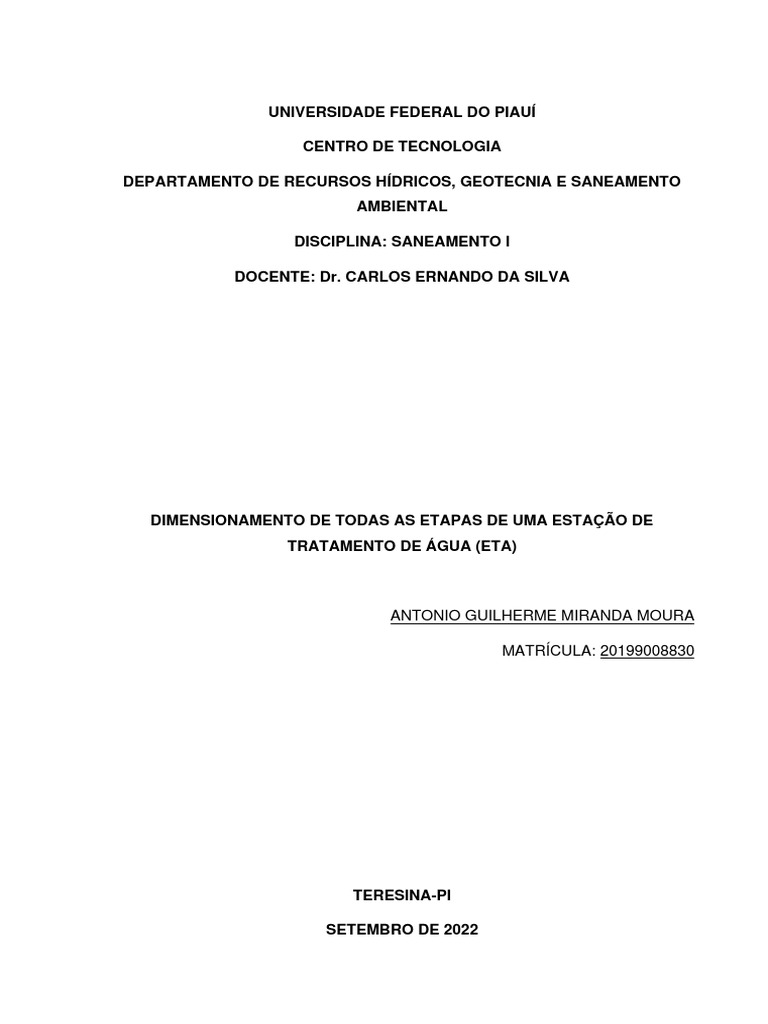

UNIVERSIDADE FEDERAL DO PIAUÍ

CENTRO DE TECNOLOGIA

DEPARTAMENTO DE RECURSOS HÍDRICOS, GEOTECNIA E SANEAMENTO

AMBIENTAL

DISCIPLINA: SANEAMENTO I

DOCENTE: Dr. CARLOS ERNANDO DA SILVA

DIMENSIONAMENTO DE TODAS AS ETAPAS DE UMA ESTAÇÃO DE

TRATAMENTO DE ÁGUA (ETA)

ANTONIO GUILHERME MIRANDA MOURA

MATRÍCULA: 20199008830

TERESINA-PI

SETEMBRO DE 2022
 A Estação de Tratamento de Água (ETA) consiste nos seguintes processos:
Coagulação, Floculação, Decantação, Filtração e Desinfecção. E para cada um deles
dimensionaremos o respectivo componente.

Tabela 1: Dados

Vazão m³/s 0,60

Nº de Decantadores 03
Nº de Floculadores 03
Taxa de escoamento superficial m³/dia.m² 50
Taxa de Filtração m³/dia.m² 200

1. COAGULAÇÃO – CALHA PARSHALL

Primeiramente é necessário transformar a unidade da vazão:

0,60 ∗ 1000 = 600 𝐿/𝑠

De posse desse dado podemos determinar a largura da Garganta (W) da calha, bem
como os parâmetros K e n. Seguindo a orientação do professor, adota-se os valores acima
do intervalo seguro em que a vazão está compreendida.

Tabela 2: Calha Parshall – dimensão da garganta

Com isso já podemos localizar na tabela as dimensões para as outras partes da Calha.
 Logo abaixo o esquema para posterior realização do desenho esquemático em escala
(após a verificação do atendimento das condições de funcionamento satisfatório).

Tabela 3

Figura 1
 A seguir o cálculo para verificar as seguintes condições:

600 𝑠 −1 ≤ 𝐺𝑟𝑎𝑑𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 ≤ 2000𝑠 −1

𝑣 ≥ 2 𝑚/𝑠 ; 𝑡 ≅ 1 𝑠

Cálculo realizado no Excel objetivando preservar casas decimais e chegar ao

resultado mais exato possível.

Tabela 4: Dados para dimensionamento da Calha

Tabela 5: Verificação das condições de uso

A calha escolhida atende as condições de funcionamento satisfatório!

Figura 2: Desenho esquemático da Calha Parshall (dimensões em centímetros)

AutoCAD
 2. FLOCULAÇÃO - FLOCULADORES

A largura do Floculador estará ligada à do decantador, dimensionado na parte 3.

Parâmetros a serem adotados:

• Gradientes de velocidade situados entre 80 e 20 s-1. Devem estar escalonados e

decrescentes de montante a jusante;
• 03 a 05 câmaras de floculação. Será adotado um valor médio, de 4 câmaras, com
gradientes 80, 60, 40 e 20 s-1;
• Tempo de detenção hidráulico de 20 a 40 minutos. Será adotado 30 minutos.
• Largura do decantador (Parte 3): 12 m.
• Profundidade da lâmina líquida de 4 m.

Tabela 6: Dados para cálculo do Floculador

Volume do Floculador (Vf):

0,6
𝑉𝑓 = ( ) ∗ 30 ∗ 60 = 360 𝑚³
3

Área superficial (As): Largura do Floculador (Bf):

90
360 𝐵𝑓 = = 7,5 𝑚 ∴ 𝐿𝑎𝑟𝑔𝑢𝑟𝑎 𝑖𝑛𝑑𝑖𝑣𝑖𝑑𝑢𝑎𝑙
𝐴𝑠 = = 90 𝑚² 12
4
7,5
= = 1,875 𝑚
4
Detalhamento das câmaras de floculação:

Tabela 7: Dados para cálculo das unidades floculadoras e verificações

Tabela 8.1: espaçamentos, velocidades e geometria

n: número de espaçamentos; e: espaçamento entre chicanas; V1: velocidades nos trechos retos; V2:
Velocidades nos trechos com curvas; Lt: Extensão dos canais; Rh: Raio hidráulico.

Tabela 8.2: Perdas de carga e verificação dos gradientes

j: Perda de carga linear; A: Área da seção transversal do canal (a*e); ∆Hd: Perdas de carga
distribuídas; ∆Hl: Perdas de carga localizadas; ∆HT: Perda de carga total (∆Hd + ∆Hl); G: verificação
do gradiente de velocidade (próximo de 10% de diferença).
 Figura 4: Desenho esquemático do floculador e unidades floculadoras (dimensões em
metros)

AutoCAD

3. DECANTAÇÃO – DECANTADORES

Parâmetros a serem adotados:

• Profundidades entre 3 e 5 m: adotando inicialmente 4 m;

• Relação comprimento/largura igual 2,25 (mínimo) e a 4 (máximo);
• Velocidade de sedimentação dos flocos: 50 m/dia

Requisitos:

𝑇𝑒𝑚𝑝𝑜 𝑑𝑒 𝑑𝑒𝑡𝑒𝑛çã𝑜: 2,5 𝑎 4,0 ℎ𝑜𝑟𝑎𝑠; 𝑉𝑒𝑙. 𝑑𝑒 𝐸𝑠𝑐𝑜𝑎𝑚𝑒𝑛𝑡𝑜 ≤ 0,75 𝑐𝑚/𝑠

 Tabela 9: Dados para cálculo do decantador

Cálculo da área (As):

0,6
𝑄 ( 3 ) ∗ 60 ∗ 60 ∗ 24 (𝑚³⁄𝑑𝑖𝑎)
𝐴𝑠 = = = 345,6 𝑚²
𝑞 50 (𝑚³⁄𝑑𝑖𝑎⁄𝑚²)

Tempo de detenção (θh):

345,6 (𝑚2 ) ∗ 4 (𝑚)

𝜃ℎ = = 1,92 ℎ𝑜𝑟𝑎𝑠 (𝒏ã𝒐 𝒂𝒕𝒆𝒏𝒅𝒆!)
0,6 𝑚3
( 3 ) ∗ 60 ∗ 60 ( )
ℎ

Portanto, a altura será aumentada para 5,5 metros.

345,6 (𝑚2) ∗ 5,5 (𝑚)

𝜃ℎ = = 2,64 ℎ𝑜𝑟𝑎𝑠 (𝑶𝑲)
0,6 𝑚3
( 3 ) ∗ 60 ∗ 60 ( )
ℎ

Geometria do Decantador:

L – Comprimento; B - Largura

𝐴𝑠 = 345,6 = 𝐿 ∗ 𝐵, 𝑚𝑎𝑠 𝐿 = 4𝐵 ∴ 345,6 = 4𝐵 2 → 𝐵 = 9,29 𝑚

Será adotado Largura de 12 m e Comprimento de 28,8 m para melhor execução,

verificação:

𝐿 28,8
= = 2,4 > 2,25 (𝑶𝑲)
𝐵 12

Verificação da Taxa de Escoamento superficial (q):

 𝑄 (0,6/3) ∗ 60 ∗ 60 ∗ 24
𝑞= = = 50 𝑚³⁄𝑚² /𝑑𝑖𝑎 (𝑶𝑲)
𝐴𝑠 12 ∗ 28,8

Velocidade Horizontal (Vh):

0,6
( 3 ) 𝑚3 /𝑠
𝑉ℎ = = 0,00303 𝑚/𝑠 → 0,303 𝑐𝑚/𝑠 (𝑶𝑲)
5,5(𝑚) ∗ 12(𝑚)

Figura 5: Desenho esquemático de um decantador (dimensões em metros)

AutoCAD

4. FILTRAÇÃO – FILTROS

Para os filtros necessitamos da vazão em mgd (milhares de galões)

1 𝑚𝑔𝑑 → 3875 𝑚³⁄𝑑𝑖𝑎

0,6 ∗ 60 ∗ 60 ∗ 24 (𝑚3 ⁄𝑑) → 13,7 𝑚𝑔𝑑

 Tabela 10: Dados para cálculo dos filtros

Cálculo da Área total de filtração (Atotal):

0,6 ∗ 60 ∗ 60 ∗ 24(𝑚³⁄𝑑𝑖𝑎)
𝐴𝑡𝑜𝑡𝑎𝑙 = = 259,2 𝑚²
200(𝑚³⁄𝑚²⁄𝑑𝑖𝑎)

Número mínimo de filtros:

𝑁 = 1,2 ∗ 13,70,5 = 4,44

Serão adotados 6 filtros, 2 por decantador.

Área de cada filtro:

259,2
𝐴𝑓 = = 43,2 𝑚²
6

Geometria:

O espaço para o filtro é de 6 (12/2) metros de largura, no entanto 1 metro deve ser
destinado ao canal lateral de coleta de água de lavagem.

43,2
𝑋 ∗ 𝑌 = 43,2 → 𝑋 = 5 𝑚 ∴ 𝑌 = = 8,64 𝑚
5
 Figura 6: Desenho esquemático de dois filtros (dimensões em metros)

AutoCAD

5. Desinfecção – Tanque de Contato

Parâmetros adotados:

• Temperatura média 25°;

• Cloro Residual 1mg/L;
• pH de 7,5;
• Altura (H) de 3 metros.

Tempo de detenção hidráulica (θh):

Deve ser analisada a tabela do anexo 3 da Portaria GM/MS nº 888, de 4 de maio de

2021. Que relaciona o Cloro Residual livre (mg/L) com temperaturas e pH, resultando no
tempo em minutos.
 Tabela 11: Dados para cálculo dos filtros

Volume útil do tanque (V):

𝑉 = 0,6(𝑚³⁄𝑠) ∗ (16 ∗ 60)(𝑠) = 576 𝑚³

Geometria do tanque:

576
Á𝑟𝑒𝑎 = = 192 𝑚2
3

Adotando B=8 m:

192 𝐿 24
𝐿= = 𝟐𝟒 𝒎 ∴ = = 3 (𝑶𝑲)
8 𝐵 8
 Figura 7: Desenho esquemático do tanque de contato (dimensões em metros)

AutoCAD

A seguir o esquema completo da ETA em escala 1:300.

 Calha Parshall
Canal de água coagulada

Floculadores

45,855
Decantadores

Filtros

36

Tanque de Contato
24
