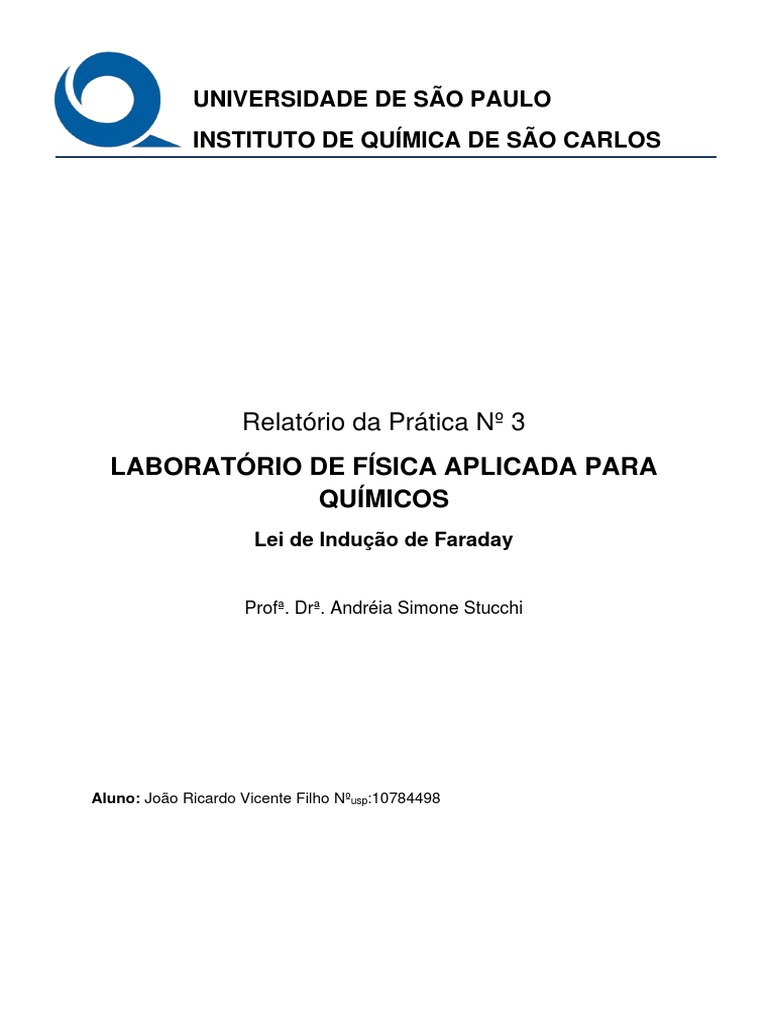

UNIVERSIDADE DE SÃO PAULO

INSTITUTO DE QUÍMICA DE SÃO CARLOS

Relatório da Prática Nº 3
LABORATÓRIO DE FÍSICA APLICADA PARA
QUÍMICOS
Lei de Indução de Faraday

Profª. Drª. Andréia Simone Stucchi

Aluno: João Ricardo Vicente Filho Nºusp:10784498

 1

RESULTADOS E DISCUSSÃO:

PARTE - 1: Caracterização dos solenoides a serem utilizados

Dados dos componentes:

Bobina Maior = Solenoide 1 = S1

N1 = Número de espiras do solonoide 1 = 760 espiras

h1 = Largura solenoide 1 = 0,15 metros

R1 = Raio médio do solenoide 1 = 28,75 × 10-3 metros

Bobina menor = Solenoide 2 = S2

N2 = Número de espiras do solenoide 2 = 2100 espiras

h2 = Largura solenoide 1 = 0,06 metros

R2 = Raio médio do solenoide 1 = 7,25 × 10-3 metros

(OBS: O parâmetro Largura foi chamado de h para não ser confundido com o
coeficiente e indutância posteriormente)

PARTE - 2: Medida do campo magnético de um solenoide

percorrido por uma corrente que varia no tempo
Passo (I): Justificar as condições experimentais

Condições: Circuito com resistor de 10 , em série com o solenoide S1, e o

monitoramento do campo gerado com a Sonda Hall. Sendo necessário que as
tensões no osciloscópio e na fonte do circuito não estejam fora de fase, pois para
fins de análise, caso isso ocorra as medidas de veremos na Sonda Hall serão
medidas que estarão em fases erradas em comparação àquelas apontadas pelo
osciloscópio.

São Carlos
2020
 2

Passo (II): Ajuste o gerador de funções para a máxima tensão (amplitude) e uma
onda senoidal com frequência de aproximadamente 100 Hz.

São Carlos
2020
 3

Passo (III): Para visualizar a corrente que percorre a bobina, conecte os terminais
ao canal 1 do osciloscópio para medir a tensão sobre o resistor (que é proporcional
à corrente).

Passo (IV): Compare as curvas da corrente (medida no canal 1 do osciloscópio) e

da tensão Hall (medida no canal 2 do osciloscópio), e discuta a relação de fases
entre elas. Qual a relação de fase esperada? Justifique sua resposta. A dependência
temporal da corrente e do campo magnético estão de acordo com o esperado?
Explique por quê.

São Carlos
2020
 4

São Carlos
2020
 5

São Carlos
2020
 6

São Carlos
2020
 7

Passo (V): Utilizando os dados da calibração prévia da sonda Hall (Vsonda = 0,28V
x 0,00369 = 1033 T, ou seja, a tensão de saída de 0,28V corresponde a um campo
magnético de 1033 T), obtenha quantitativamente o valor de pico e a frequência de
oscilação do campo magnético no interior do solenoide.

Passo (VI): Faça um esboço do gráfico do campo magnético e da corrente na

bobina, como função do tempo, em papel milimetrado, indicando os parâmetros
relevantes (valor de pico, período e fase relativa).

São Carlos
2020
 8

Passo (VII): Utilizando os parâmetros geométricos da bobina, as características

magnéticas do meio e a corrente do circuito, calcule o valor de pico do campo
magnético no interior do solenoide usando a equação para o campo do solenoide
finito, de comprimento L e raio R, percorrido por corrente I.

Passo (VIII):j Faça um esboço do gráfico do campo magnético, como função de

tempo, utilizando a equação para o campo do solenoide finito no mesmo papel
milimetrado usado no item (vi) e compare essa curva com a experimental.(FEITO NA
PARTE VI).

Tabela 1: Medida do campo magnético de um solenoide percorrido por uma corrente

que varia no tempo

São Carlos
2020
 9

Período = 1/f = 1/100 Hz = 10 ms

Corrente (valor de pico) = 0,18 A
Tensão Hall (valor de pico) = 0,28 V
Campo magnético (valor de pico) = 1033 µT (com base na calibração)
Fase relativa entre corrente e campo magnético = 0

PARTE - 3: Caracterização da tensão induzida em uma bobina

Passo (I): Na montagem anterior, aplique um sinal de tensão com forma de onda
triangular e frequência de 100 Hz na bobina maior.

Passo (II): Compare as curvas da corrente e da tensão Hall e discuta a forma das
curvas. O comportamento observado é esperado? Explique por que, utilizando as
equações pertinentes. (JÁ FOI DISCUTIDO PARTE 2 NO PASSO IV)

Passo (III): Calcule o valor de pico do campo magnético, a partir da tensão Hall
medida, e escreva uma expressão analítica que descreva a curva experimental do
campo magnético como função do tempo expressando explicitamente a
dependência temporal.

São Carlos
2020
 10

São Carlos
2020
 11

Passo (IV): Na montagem anterior, aplique um sinal de tensão com forma de onda
triangular e frequência de 100 Hz na bobina maior.

Passo (V): Passo (VI): Passo (VII): Passo (VIII):

São Carlos
2020
 12

Tensão de pico induzida = 0,64×2,2×10-3 =1,4×10-3 V

(OBS: gráfico apenas com aspecto qualitativo)

São Carlos
2020
 13

Tabela 2: lei de indução de Faraday

PARTE - 4: Lei de Indução de Faraday-Lenz e indutância mútua

entre dois solenoides

Passo (I): aplique um sinal de tensão com forma de onda senoidal de frequência 1
kHz na bobina maior.

Passo (II): Use o canal 1 do osciloscópio para medir a tensão sobre o resistor e o
canal 2 para medir a tensão induzida na bobina de prova. Compare as formas de
onda observadas e discuta a fase relativa entre elas. O comportamento observado é
esperado de acordo com a lei de Faraday-Lenz? Explique.

Passo (III): Meça o valor de pico, o período e a fase relativa de ambos os sinais de
tensão e faça um esboço, em um mesmo papel milimetrado, das duas formas de
onda indicando esses parâmetros.

E demais passos Passo (V): Passo (VI): Passo (VII): Passo (VIII):

São Carlos
2020
 14

São Carlos
2020
 15

São Carlos
2020
 16

Tabela 3 - Indutância Mútua entre dois solenoides - Onda senoidal no

solenoide maior

CONCLUSÃO:
Pode-se dizer que os princípios de indução magnética verificados por Michael
Faraday e outros, revolucionaram a tecnologia e sucessivamente a qualidade de
vida dos seres humanos. Tendo isso em vista, nesse relatório foi possível averiguar
e confirmar a física que explica esses fenômenos.

Em relação a lei de Faraday pode-se ver que a relação entre força eletromotriz
induzida em um componente elétrico se dá quando há variação de fluxo magnético
em relação ao tempo numa determinada superfície de um condutor. Nos
experimentos analisados um dos pontos importantes a serem destacados que
observados de forma alheia, é o caso do circuito com um indutor que pode-se ver
que possui comportamento análogo de um capacitor, pois pode se auto induzir
gerando um fluxo magnético que gerará em si mesmo uma fem fazer com a corrente
do circuito mesmo após a fonte desligada tenha sua corrente decaindo aos poucos
como a descarga de um capacitor. Com isso pode-se concluir que princípios
eletromagnéticos compreendidos nesse relatório fundamentam a base de toda teoria
da física que está mais presente no nossos cotidiano de alguns séculos para os
tempos atuais.

São Carlos
2020
 17

REFERÊNCIAS BIBLIOGRÁFICAS:

1. TIPPLER, P.A. Física: para cientistas e engenheiros. 3. ed. Rio de Janeiro:

Guanabara Koogan, 1991.v.
