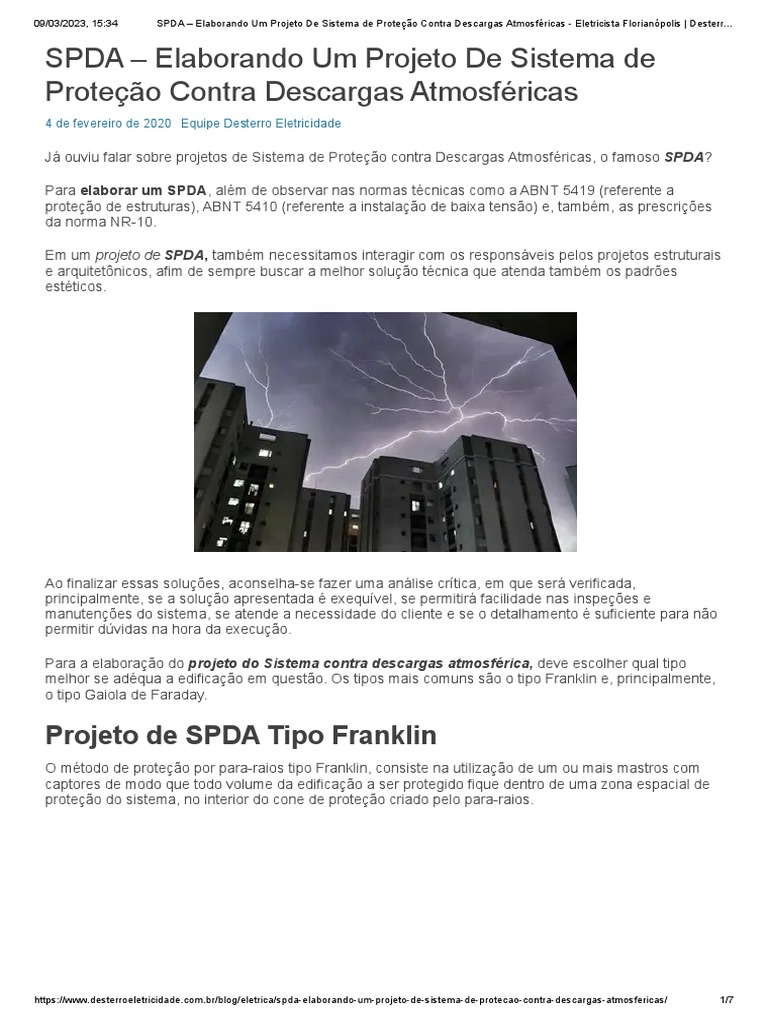

SPDA – Elaborando Um Projeto De Sistema de

Proteção Contra Descargas Atmosféricas
4 de fevereiro de 2020 Equipe Desterro Eletricidade
Já ouviu falar sobre projetos de Sistema de Proteção contra Descargas Atmosféricas, o famoso SPDA?
Para elaborar um SPDA, além de observar nas normas técnicas como a ABNT 5419 (referente a
proteção de estruturas), ABNT 5410 (referente a instalação de baixa tensão) e, também, as prescrições
da norma NR-10.
Em um projeto de SPDA, também necessitamos interagir com os responsáveis pelos projetos estruturais

e arquitetônicos, afim de sempre buscar a melhor solução técnica que atenda também os padrões
estéticos.
Ao finalizar essas soluções, aconselha-se fazer uma análise crítica, em que será verificada,
principalmente, se a solução apresentada é exequível, se permitirá facilidade nas inspeções e
manutenções do sistema, se atende a necessidade do cliente e se o detalhamento é suficiente para não
permitir dúvidas na hora da execução.
Para a elaboração do projeto do Sistema contra descargas atmosférica, deve escolher qual tipo
melhor se adéqua a edificação em questão. Os tipos mais comuns são o tipo Franklin e, principalmente,
o tipo Gaiola de Faraday.
Projeto de SPDA Tipo Franklin

O método de proteção por para-raios tipo Franklin, consiste na utilização de um ou mais mastros com
captores de modo que todo volume da edificação a ser protegido fique dentro de uma zona espacial de
proteção do sistema, no interior do cone de proteção criado pelo para-raios.
https://www.desterroeletricidade.com.br/blog/eletrica/spda-elaborando-um-projeto-de-sistema-de-protecao-contra-descargas-atmosfericas/ 1/7
O exemplo mostra uma vista lateral de uma edificação de quatro pavimentos. Em que o ângulo do cone
de proteção é de 45º.
O cone de proteção está protegendo todo volume, incluindo todas as partes da edificação, como também
dos equipamentos instalados sobre ela.
O cone de proteção criado pelo para-raios Franklin deve envolver a estrutura também nas demais vistas,
garantindo que toda ela esteja protegida.
PROJETO DE SPDA TIPO GAIOLA DE FARADAY

O projeto de SPDA tipo Gaiola de Faraday se baseia na planta de cobertura da edificação. Neste local
será demonstrado a disposição dos fios nos subsistemas como:
Subsistemas de captação com captores horizontais;

Subsistemas de captação com captores verticais;
Subsistemas de decidas;
Subsistema de aterramento com eletrodos horizontais e verticais.
Parte de projeto elaborado pela empresa Führen Projetos para uma planta baixa de um seminário.
Algumas edificações se fazem necessário utilizar o sistema tipo Franklin com captação vertical
juntamente ao tipo Gaiola de Faraday para garantir a proteção lateral da edificação, se sobressaindo em
relação a última.
Após esses detalhes, deve-se identificar a localização da caixa de equalização de potenciais. É nesta
caixa que é feita interação entre sistemas que necessitam de aterramento. São interligados os
subsistemas elétricos, de telecomunicações, de gás e qualquer outro sistema que necessite de um terra
de referência.
Após esses dados estarem de acordo com todas as necessidades e normas vigentes, é necessário fazer
os detalhamentos da forma construtiva.
Detalhamento da Instalação da Malha de Aterramento do SPDA

Ou, ainda, anel principal, que seriam os eletrodos horizontais.
Decidas
Ou ainda eletrodo de terra, que são os eletrodos verticais, juntamente a forma de conexão entre os
eletrodos horizontais e verticais.
Em casos de descidas embutidas, também deverá ser representada no aterramento. Descidas como
estas são advindas de questões estéticas.
Detalhamento da Caixa de Inspeção Tipo Solo

Detalhe do sistema de liberação do anel de aterramento para medição das decidas do aterramento
Fixação do Captor Horizontal

Fixação dos cabos dos captores horizontais sobre a cobertura.
Travamento do Captor para Mudança de Direção

As formas da mudança de direção e curvaturas.
Conexão em “X” dos Captores

A fixação nas telhas e o cruzamento das malhas em “x”.
Terminais Aéreos
Captores Verticais
Notas Construtivas
Local onde deverá apresentar as premissas necessárias, resguardando de informações que não foram
prestadas ao projetista juntamente a recomendações sobre a dúvida se há, por exemplo, uma estação
de gás.
Independente do projeto que você fará, seja ele simples ou não, procure não deixar dúvidas sobre a
execução. Para isso, o detalhamento é fundamental.
Além do projeto de desenhos, também é grande valia o fornecimento do memorial descritivo, da relação
de fornecimentos, planilha orçamentária e da lista de documentos.
Tudo isso deve ser avaliado e assinado por uma pessoa habilitada demonstrando que o projeto,
cálculos, materiais e detalhes que ali estão fornecidos são de informações válidas.
Fonte e credibilidade: https://www.sabereletrica.com.br/projeto-de-spda/
