Disciplina: Topografia Aplicada ao Georreferenciamento de Imóveis Rurais

Professor: Osimar Antônio Simião

Acadêmico: Júlio Cezar da Porciúncula Pacheco

Atividade 4

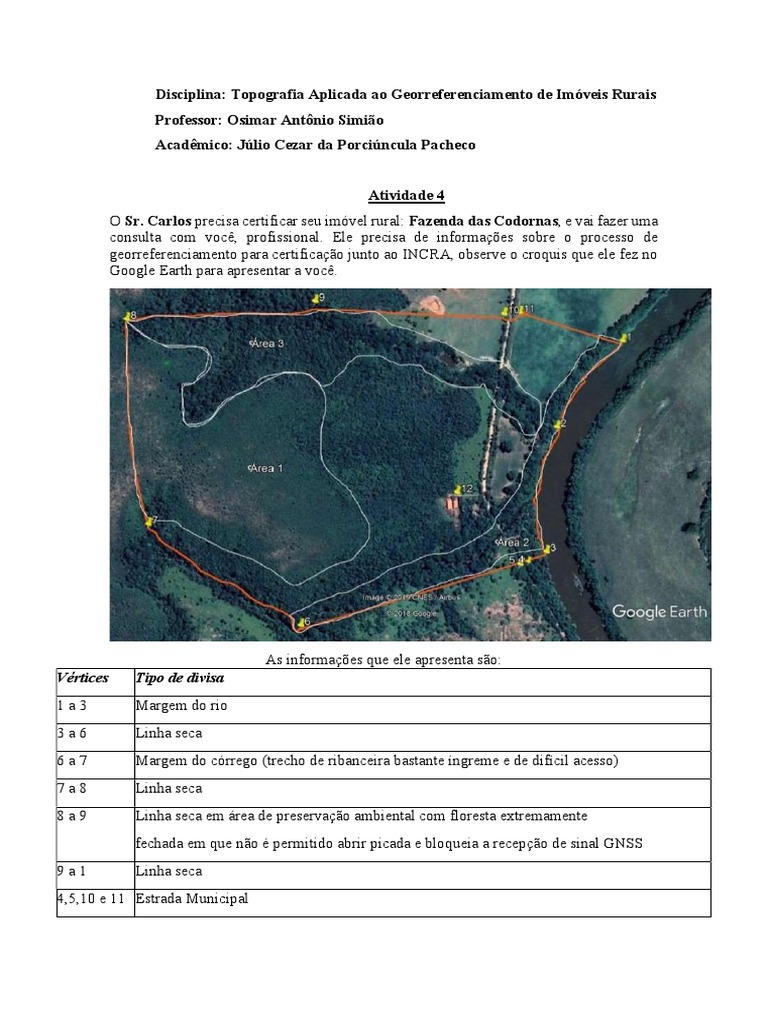

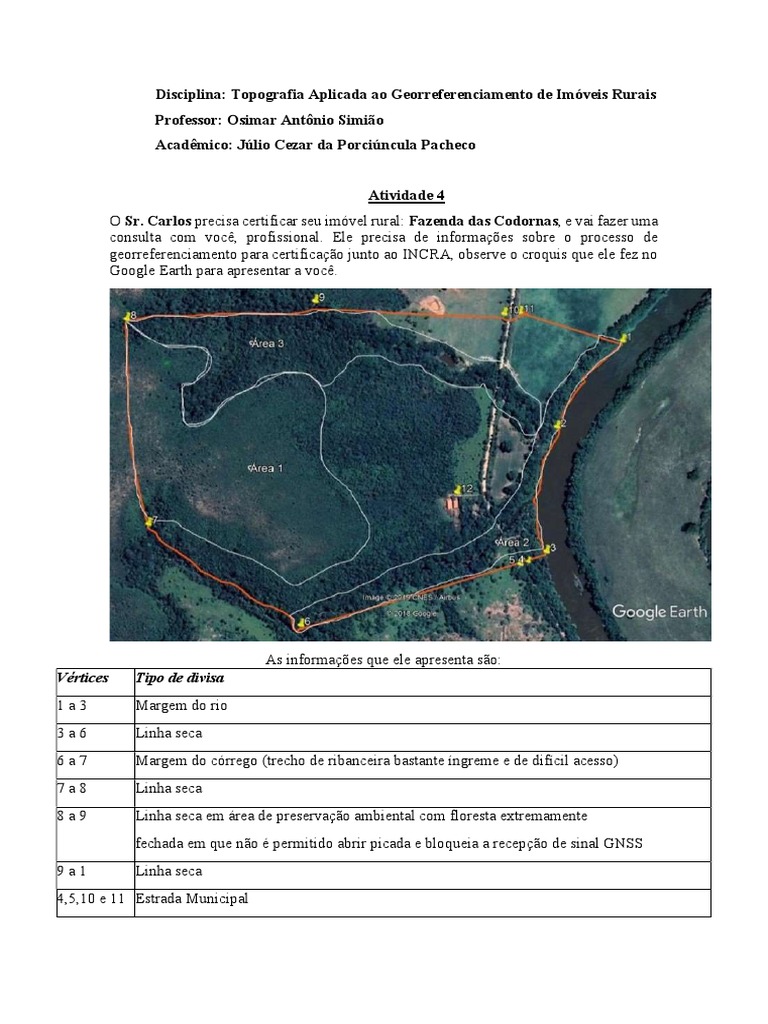

O Sr. Carlos precisa certificar seu imóvel rural: Fazenda das Codornas, e vai fazer uma
consulta com você, profissional. Ele precisa de informações sobre o processo de
georreferenciamento para certificação junto ao INCRA, observe o croquis que ele fez no
Google Earth para apresentar a você.

As informações que ele apresenta são:

Vértices Tipo de divisa
1a3 Margem do rio
3a6 Linha seca
6a7 Margem do córrego (trecho de ribanceira bastante íngreme e de difícil acesso)
7a8 Linha seca
8a9 Linha seca em área de preservação ambiental com floresta extremamente
fechada em que não é permitido abrir picada e bloqueia a recepção de sinal GNSS
9a1 Linha seca
4,5,10 e 11 Estrada Municipal
Vértices Vizinhança
1a6 Vizinho A – Certificado junto ao INCRA anterior ao SIGEF
6a7 Vizinho B – Não mapeado
7a8 Vizinho C - Certificado pelo SIGEF
8a9 Vizinho D – Georreferenciado e deu entrada no processo de certificação-SIGEF
9a1 Vizinho E – Mapeado e deu entrada no processo para o CAR

Local Uso e Ocupação

Área 1 Pastagem
Área 2 Áreas de Preservação Permanente
Área 3 Reserva Legal junto a uma Unidade de Conservação
Ponto 12 Localização da sede da propriedade

Questão 1 – Apresente-se ao Sr. Carlos, como profissional, mostrando o que atesta você
como profissional habilitado para realizar o georreferenciamento, da Fazenda das
Codornas, pelo SIGEF.

Bom dia Sr. Carlos, meu nome é Júlio Cezar da Porciúncula Pacheco, sou engenheiro
civil, CREA/RS nº 51892-D, pós-graduado em Georreferenciamento de Imóveis Rurais,
credenciado junto ao INCRA e com o devido acesso ao Sistema de Gestão Fundiária –
SIGEF, apto para efetivar a certificação do seu imóvel rural. Utilizo equipamentos
topográficos de alta precisão, GNSS e periféricos de última geração, que serão utilizados
na coleta dos dados necessários para a posterior confecção de planta e memorial
descritivo, georreferenciados.

Questão 2 – Descreva, conforme informações apresentadas pelo Sr. Carlos, quais os

métodos, instrumentos de medição e equipamentos auxiliares a serem utilizados, para
cada um dos vértices, no levantamento topográfico do referido imóvel.

O levantamento topográfico planimétrico será realizado com equipamento GNSS L1 e L2

com multi-constelações, utilizando o método RTK convencional, ou outro método
constante no Manual Técnico de Posicionamento do Incra, caso seja necessário.
Nos pontos limites, comuns com os vizinhos que já tenham feito georreferenciamento,
quando possível, serão levantados os pontos e confrontados com os já existentes, caso
haja concordância, serão utilizadas as informações das coordenadas do imóvel vizinho
georreferenciado (pontos 7, 8 e 9), assumindo responsabilização solidária com o outro
credenciado.

O restante dos pontos e seus limites com o rio e córrego, serão todos levantados de forma
a produzir o melhor perímetro possível do imóvel (pontos 1 a 3 e 6 a 7), assim como o
limite com a estrada municipal, que possui forma curvilínea (pontos 4 a 11 e 5 a 10),
sendo que nas extremidades do limite da propriedade com a estrada, início e fim, serão
pontos do tipo M e no percurso interno entre eles do tipo P, desde que não haja mudança
de confrontante no trecho, pois havendo será do tipo M.

Questão 3 – Apresente um tipo de levantamento e um instrumento de medição,

escolhidos por você, a serem utilizados em cada um dos vértices limítrofes da Fazenda
das Codornas e justifique as escolhas.

Obs.: O mesmo método e equipamento pode ser repetido quantas vezes

necessário/possível.

Primeiramente cabe salientar que como a Fazenda das Codornas é cortada por estrada
municipal (uso público), serão utilizados dois perímetros na Planilha ODS para o
georreferenciamento. Assim, será utilizado aparelho GNSS L1 e L2, multi-constelaçoes,
e, utilizado o método RTK convencional, ou quaisquer outros métodos de posicionamento
previstos no Manual Técnico de Posicionamento do Incra e demais normas pertinentes,
caso se tornem necessários em função das condições do terreno.

Assim, considerando os perímetros:

- Perímetro 1 (vértices 1, 2, 3, 4 e 11): Vértices 1, 3, 4 e 11 do tipo M, e, vértice 2 e demais

vértices necessários para definir os contornos do rio e estrada, do tipo P.

- Perímetro 2 (vértices 5, 6, 7, 8, 9 e 10): Vértices 5, 6, 7, 8, 9 e 10, do tipo M, pois estão

situados em limites de confrontações entre vizinhos, ou ainda, são pontos de mudança de
alinhamento. Já entre os pontos 10 e 5 serão pontos do tipo P, para melhor definição da
lateral da estrada. Nos pontos 8 e 9 serão utilizadas as coordenadas levantadas nos
respectivos georreferenciamentos anteriores efetuados pelos vizinhos, sendo
confrontadas, as coordenadas, com aquelas levantadas no local, se possível for efetivar o
respectivo levantamento.

Questão 4 – Classifique os tipos de cada um dos vértices limítrofes da Fazenda das

Codornas.

Vértice Tipo Justificativa

1 M Marco de limite da área e início da demarcação da margem do rio.
Levantamento realizado de forma direta. Marco materializado.
2 P Ponto. Margem de rio. Levantamento realizado de forma direta. Não
materializado.
3 M Marco de limite e final da margem do rio. Levantamento realizado de
forma direta. Marco materializado.
4 M Marco de limite com a estrada municipal. Levantamento realizado de
forma direta. Marco materializado.
5 M Marco de limite com a estrada municipal. Levantamento realizado de
forma direta. Marco materializado.
6 M Marco de limite e mudança de direção e situado no limite com os
vizinhos A e B, também limita o início do córrego. Levantamento
realizado de forma direta. Marco materializado.
7 M Marco de mudança de limite e mudança de direção, também delimita
final do córrego. Levantamento realizado de forma direta (confrontado
com georreferenciamento do vizinho C. Marco levantado diretamente
no marco do vizinho C. Marca fim do córrego.
8 M Marco de limite e mudança de direção, situado nos limites com os
vizinhos C e D. Utilizado marco existente e coordenadas levantadas
pelo outro credenciado do vizinho C.
9 M Marco de limite e mudança de confrontantes entre vizinhos D e E.
Utilizado marco existente e coordenadas levantadas pelo outro
credenciado no vizinho C, sendo as coordenadas confrontadas com as
colhidas diretamente, caso seja possível.
10 M Marco de limite com a estrada municipal. Levantamento realizado de
forma direta. Marco materializado.
11 M Marco de limite com a estrada municipal. Levantamento realizado de
forma direta. Marco materializado.
Questão 5 – A Fazenda das Codornas é composta por quantas glebas?

A Fazenda das Codornas, para fins de georreferenciamento no SIGEF, conforme

preconiza o Manual Técnico de Limites e Confrontações do INCRA, possui duas glebas
distintas (perímetros 1 e 2 na Planilha ODS), em virtude de sua área ser descontínua, pois
é cortada por uma Estrada Municipal, que é de uso público.

Questão 6 – Apresente os vértices (tipo e número) que delimitam cada uma das glebas
(perímetros da Planilha ODS):
Perímetro 1 Perímetro 2

M9 M 11

M 10 M1

M5 P2

M6 M3

M7 M4

M8

Questão 7 – Relacione os documentos gerados no georreferenciamento da Fazenda das

Codornas?

1) Arquivos brutos GNSS em formato RINEX e nativos.

2) Relatórios de processamento e ajustamento.
3) Cadernetas de campo (digitais ou analógicas)
4) Documentos originados da consulta junto ao SIGEF e INCRA, das parcelas
vizinhas georreferenciadas, onde foram utilizadas as coordenadas do credenciado.
5) Dados da Planilha ODS.
6) Memorial Descritivo da área georreferenciada.
7) Planta do imóvel georreferenciado.

Questão 8 – Quais os vértices da Fazenda das Codornas devem utilizar as coordenadas

aproveitas dos vértices do vizinho?
Vértice Coordenadas Fazenda das Codornas ou Vizinho A, B, C, D ou E?

1 Coordenadas Fazenda Codornas

2 Coordenadas Fazenda Codornas

3 Coordenadas Fazenda Codornas

4 Coordenadas Fazenda Codornas

5 Coordenadas Fazenda Codornas

6 Coordenadas Fazenda Codornas

7 Coordenadas Vizinho C

8 Coordenadas Vizinho C (também conferir com coordenadas do Vizinho C)

9 Coordenadas Vizinho D (também conferir com coordenadas do Vizinho D)

10 Coordenadas Fazenda Codornas

11 Coordenadas Fazenda Codornas
